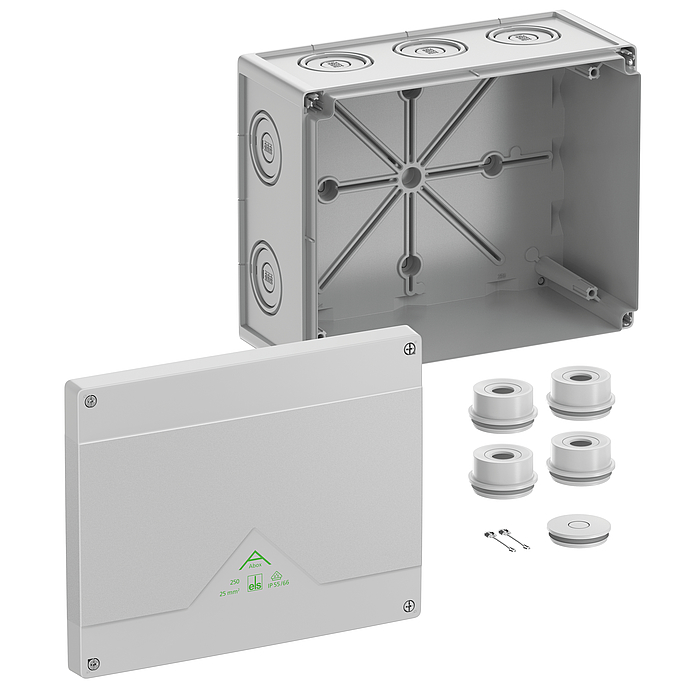

Abox 250-L Abox 250-L

Skrzynka rozgałęźna

Abox 250-L

Numer produktu: 82540001 | Wymiary: 252 x 202 x 120 mm

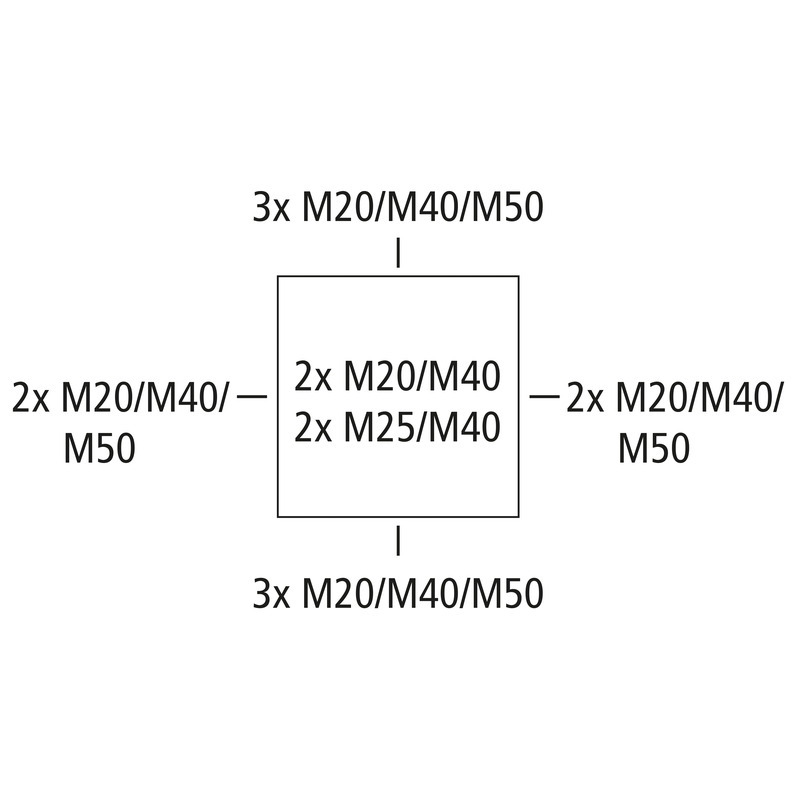

Skrzynka rozgałęźna, ze stopniem ochrony IP55/IP66, Przekrój znamionowy 25 mm², Certyfikowany zgodnie z VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (odporność na amoniak), Membrany wypychane, M20/M25/M40/M50, (4 Tylny, 10 Bok), Wewnętrzne punkty mocowania, do instalacji standardowych wewnętrznych i w chronionym obszarze zewnętrznym

szary, Ui=1000 V AC, bez zacisków

Dołączone akcesoria:
4 wpusty montażowe IP55 M40, zakres uszczelnienia 17 - 30 mm, 1 zaślepka IP55 M40, zabezpieczenie pokrywy zamykającej

właściwości elektryczne

Znamionowe napięcie izolacji AC 1000 V
Znamionowe napięcie izolacji DC 1000 V
maks. przekrój przewodu 25 mm²
Stopień ochrony II
Rodzaj ochrony IP55/IP66
Rodzaj zacisku Bez

Kolory

Kolor części dolnej szary
Kolor części górnej szary

Wymiary

Szerokość 252 mm
Długość 202 mm
Wysokość 120 mm
Długość wewnętrzna 186 mm
Szerokość wewnętrzna 236 mm
Wysokość wewnętrzna 99 mm
Masa 1.0224 kg

Właściwości materiału

Odporność na promieniowanie UV tak
bezhalogenowy tak
Klasa reakcji na ogień zgodna z UL94 HB
Wytrzymałość żarnika zgodna z EN 60695-2-11 750 °C

właściwości mechaniczne

Wytrzymałość udarowa IK07
możliwość plombowania tak
Moment obrotowy śruby pokrywy 1.5 Nm
Rodzaj mocowania Montaż ścienny/sufitowy
Zapięcie Wewnętrzne punkty mocowania

Warunki otoczenia

maks. względna wilgotność powietrza 25°C 95 %
maks. względna wilgotność powietrza 40°C 50 %
Temperatura otoczenia min. -25 °C
Temperatura otoczenia maks. 55 °C
Temperatura otoczenia 24 h 35 °C
Miejsce montażu chronione obszary zewnętrzne

Sales Information

EAN 4013902660308
Packing Unit Code C62
ETIM Class EC002600
Numer taryfy celnej 85389099

Materiał

Materiał części dolnej Poliwęglan
Materiał części górnej Poliwęglan
Materiał uszczelnienia Elastomer termoplastyczny
Materiał śruby pokrywy Stal nierdzewna V2A

Certyfikaty

Znak atestu VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Znak atestu DLG (odporność na amoniak)
