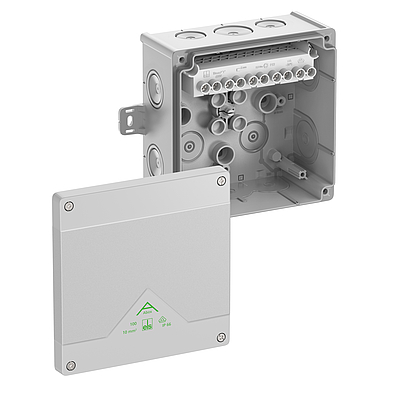

Skrzynka rozgałęźna

Abox 100 AB-10²

Numer produktu: 81042101 | Wymiary: 152 x 152 x 80 mm

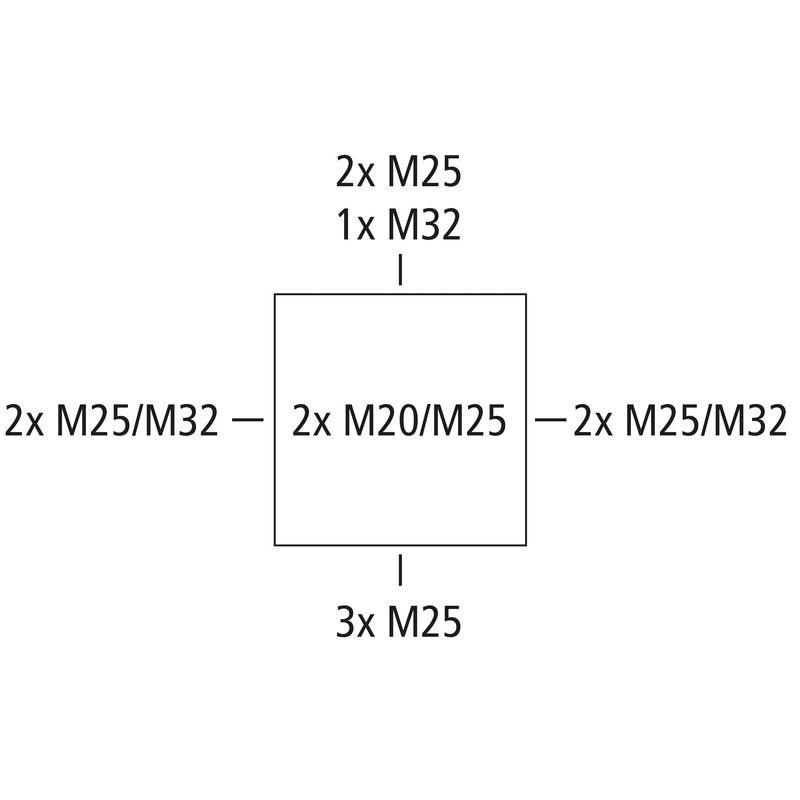

Skrzynka rozgałęźna, ze stopniem ochrony IP66, Przekrój znamionowy 10 mm², Certyfikowany zgodnie z VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (odporność na amoniak), Samo-uszczelniające, miękkie membrany wpustowe, M20/M25/M32, Zakres uszczelnienia 8 - 28 mm, (2 Tylny, 10 Bok), Zewnętrzne punkty mocowania, do instalacji standardowych wewnętrznych i w chronionym obszarze zewnętrznym

szary, U_i=690 V AC, I_n=57 Amper, z umieszczonym wyżej zaciskiem śrubowym, 5-bieg. - 10², akceptowalne przekroje do zacisku na biegun: 4 x 2,5 mm², 4 x 4 mm², 4 x 6 mm², 4 x 10 mm² Cu sztywny / elastyczny z tuleją końcową żyły

właściwości elektryczne

Znamionowe napięcie izolacji AC	690 V
Znamionowe napięcie izolacji DC	690 V
min. przekrój przewodu	4 mm²
maks. przekrój przewodu	10 mm²
Stopień ochrony	II
Rodzaj ochrony	IP66
Prąd znamionowy	57 Amper
Rodzaj zacisku	Zacisk śrubowy
Liczba biegunów	5

Kolory

Kolor części dolnej	szary
Kolor części górnej	szary

Wymiary

Szerokość	152 mm
Długość	152 mm
Wysokość	80 mm
Długość wewnętrzna	139 mm
Szerokość wewnętrzna	140 mm
Wysokość wewnętrzna	64 mm
Masa	0.419 kg

Właściwości materiału

Odporność na promieniowanie UV	tak
bezhalogenowy	tak
Klasa reakcji na ogień zgodna z UL94	HB
Wytrzymałość żarnika zgodna z EN 60695-2-11	750 °C

właściwości mechaniczne

dla zakresu uszczelnienia min.	8 mm
dla zakresu uszczelnienia maks.	28 mm
Wytrzymałość udarowa	IK07
możliwość plombowania	tak
Moment obrotowy śruby pokrywy	1.2 Nm
Rodzaj mocowania	Montaż ścienny/sufitowy
Zapięcie	Zewnętrzne punkty mocowania

Warunki otoczenia

maks. względna wilgotność powietrza 25°C	95 %
maks. względna wilgotność powietrza 40°C	50 %
Temperatura otoczenia min.	-25 °C
Temperatura otoczenia maks.	55 °C
Temperatura otoczenia 24 h	35 °C
Miejsce montażu	chronione obszary zewnętrzne

Sales Information

EAN	4013902660452
Packing Unit Code	C62
ETIM Class	EC002600
Numer taryfy celnej	85369095

Materiał

Materiał części dolnej	Polipropylen
Materiał części górnej	Polipropylen
Materiał wpustu	Elastomer termoplastyczny
Materiał uszczelnienia	Elastomer termoplastyczny
Materiał śruby pokrywy	Stal nierdzewna V2A

Certyfikaty

Znak atestu	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Znak atestu	DLG (odporność na amoniak)

Pobierz kartę katalogową

Pobierz kartę katalogową

Instrukcja montażu

Instrukcja montażu DE/EN	pdf (5 MB)
Instrukcja montażu FR/ES	pdf (5 MB)

Arkusz wymiarowy

Rysunek wymiarowy	dwg (8 MB)
Rysunek wymiarowy	dxf (36 MB)
Rysunek wymiarowy	pdf (6 MB)

Certyfikat

UKCA Deklaracja EN	pdf (167 KB)
DLG Zatwierdzenie DE	pdf (1 MB)
CE Deklaracja DE/EN/PL	pdf (141 KB)
CE Deklaracja DE/EN/FR	pdf (139 KB)
VDE Certyfikat DE/EN	pdf (397 KB)
