Nowy

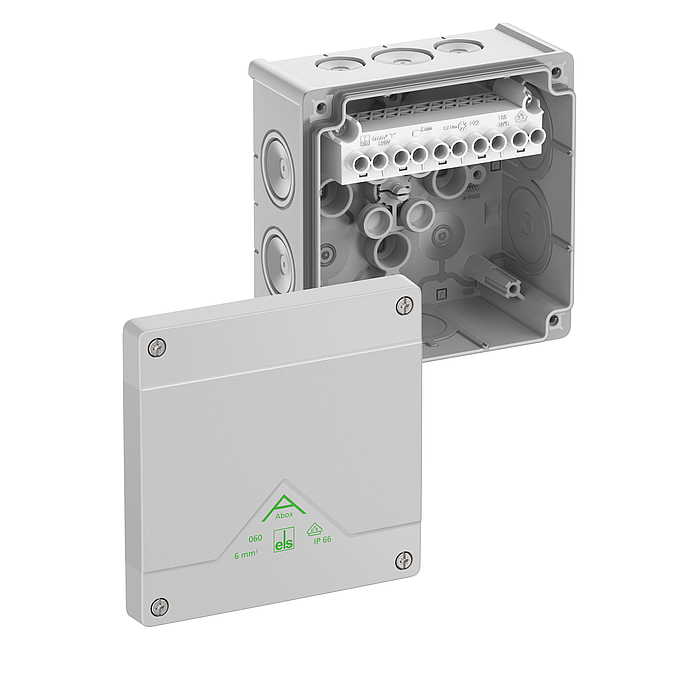

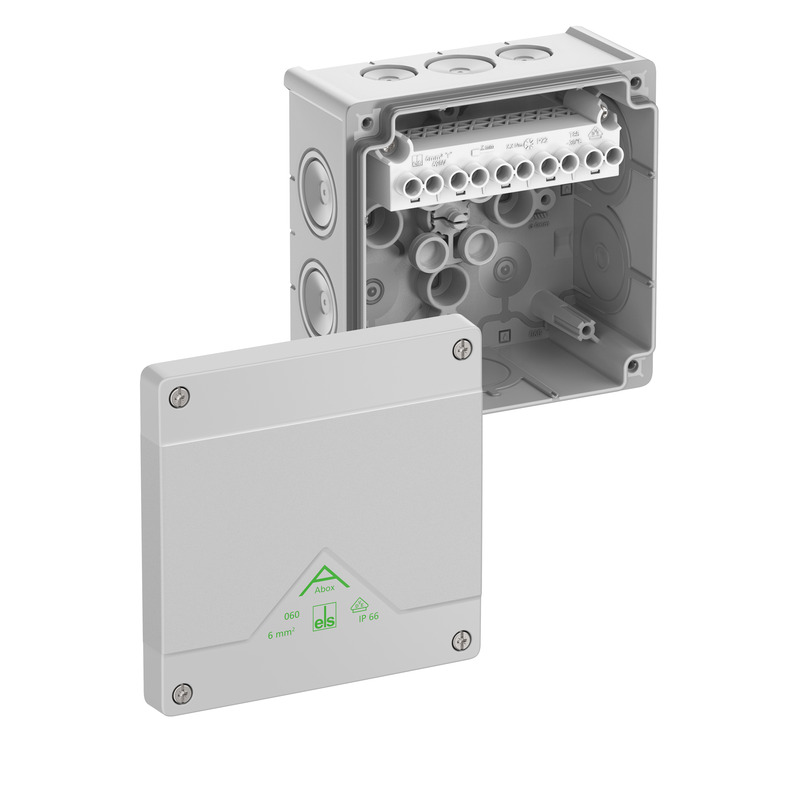

Skrzynka rozgałęźna

Abox 060-6²

Numer produktu: 80642001 | Wymiary: 127 x 127 x 70 mm

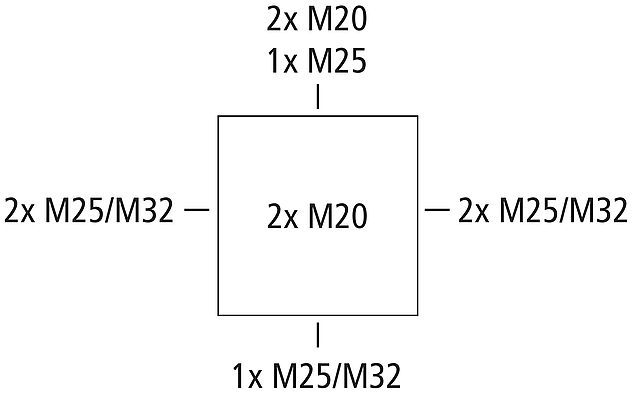

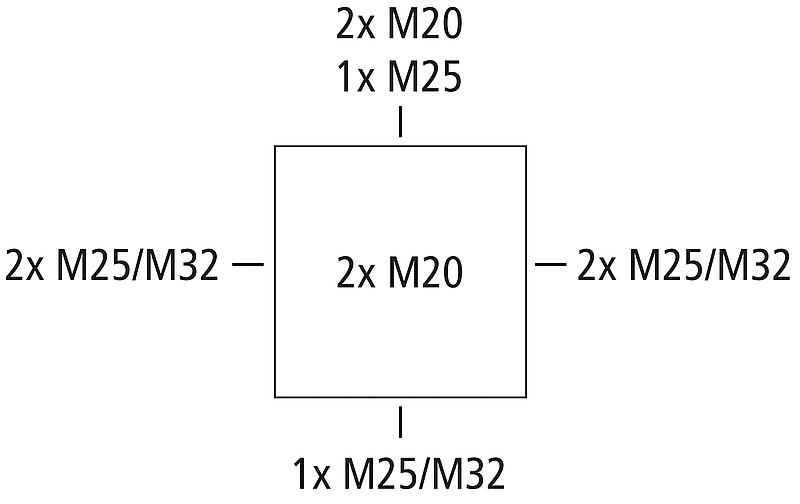

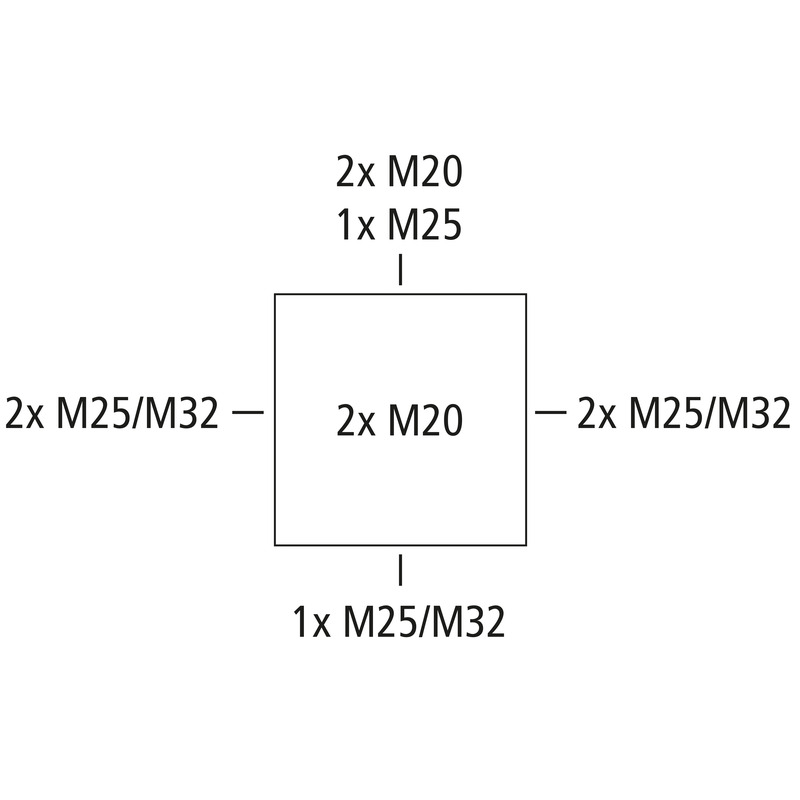

Skrzynka rozgałęźna, ze stopniem ochrony IP66, Przekrój znamionowy 6 mm², Certyfikowany zgodnie z VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (odporność na amoniak), Samo-uszczelniające, miękkie membrany wpustowe, M20/M25/M32, Zakres uszczelnienia 4 - 28 mm, (2 Tylny, 8 Bok), Wewnętrzne punkty mocowania, do instalacji standardowych wewnętrznych i w chronionym obszarze zewnętrznym

szary, Ui=690 V AC, In=41 Amper, z umieszczonym wyżej zaciskiem śrubowym, 5-bieg. - 6 mm², akceptowalne przekroje do zacisku na biegun: 4 x 1,5 mm², 4 x 2,5 mm², 4 x 4 mm², 4 x 6 mm² Cu sztywny / elastyczny z tuleją końcową żyły

właściwości elektryczne

Znamionowe napięcie izolacji AC 690 V
Znamionowe napięcie izolacji DC 690 V
min. przekrój przewodu 1,5 mm²
maks. przekrój przewodu 6 mm²
Stopień ochrony II
Rodzaj ochrony IP66
Prąd znamionowy 41 Amper
Rodzaj zacisku Zacisk śrubowy
Liczba biegunów 5

Kolory

Kolor części dolnej szary
Kolor części górnej szary

Wymiary

Szerokość 127 mm
Długość 127 mm
Wysokość 70 mm
Długość wewnętrzna 114 mm
Szerokość wewnętrzna 114 mm
Wysokość wewnętrzna 54 mm
Masa 0.279 kg

Właściwości materiału

Odporność na promieniowanie UV tak
bezhalogenowy tak
Klasa reakcji na ogień zgodna z UL94 HB
Wytrzymałość żarnika zgodna z EN 60695-2-11 750 °C

właściwości mechaniczne

dla zakresu uszczelnienia min. 4 mm
dla zakresu uszczelnienia maks. 28 mm
Wytrzymałość udarowa IK07
możliwość plombowania tak
Moment obrotowy śruby pokrywy 1.2 Nm
Rodzaj mocowania Montaż ścienny/sufitowy
Zapięcie Wewnętrzne punkty mocowania

Warunki otoczenia

maks. względna wilgotność powietrza 25°C 95 %
maks. względna wilgotność powietrza 40°C 50 %
Temperatura otoczenia min. -25 °C
Temperatura otoczenia maks. 55 °C
Temperatura otoczenia 24 h 35 °C
Miejsce montażu chronione obszary zewnętrzne

Sales Information

EAN 4013902660841
Packing Unit Code C62
ETIM Class EC002600
Numer taryfy celnej 85369095

Materiał

Materiał części dolnej Polipropylen
Materiał części górnej Polipropylen
Materiał wpustu Elastomer termoplastyczny
Materiał uszczelnienia Elastomer termoplastyczny
Materiał śruby pokrywy Stal nierdzewna V2A

Certyfikaty

Znak atestu VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Znak atestu DLG (odporność na amoniak)

Pobierz kartę katalogową

Pobierz kartę katalogową

Instrukcja montażu

Instrukcja montażu DE/EN pdf (5 MB)
Instrukcja montażu FR/ES pdf (5 MB)

Arkusz wymiarowy

Rysunek wymiarowy pdf (5 MB)
Rysunek wymiarowy dwg (6 MB)
Rysunek wymiarowy dxf (27 MB)

Certyfikat

CE Deklaracja DE/EN/FR pdf (139 KB)
UKCA Deklaracja EN pdf (167 KB)
DLG Zatwierdzenie DE pdf (1 MB)
CE Deklaracja DE/EN/PL pdf (141 KB)
VDE Certyfikat DE/EN pdf (397 KB)

Akcesoria

Złącze kablowe śrubowe KVR M20-MGM

  • Wymiary : 26,5 x 26,5 x 36 mm
  • Numer produktu: 22742001

Zakres uszczelnienia 6 - 12 mm, Długość gwintu 9 mm



Dławnica kablowa, IP68/IP69*, z odciążeniem naciągu, poliamid, M_ x 1,5 mm, z nakrętką...



Złącze kablowe śrubowe KVR M20-GDB/MGM

  • Wymiary : 30 x 30 x 37 mm
  • Numer produktu: 22742101

Zakres uszczelnienia 7 - 14 mm, Długość gwintu 9 mm



Dławnica kablowa, IP68/IP69*, z odciążeniem naciągu, poliamid, M_ x 1,5 mm, z nakrętką...



Złącze kablowe śrubowe KVR M25-MGM

  • Wymiary : 31,5 x 31,5 x 44 mm
  • Numer produktu: 22742501

Zakres uszczelnienia 9 - 16 mm, Długość gwintu 11 mm



Dławnica kablowa, IP68/IP69*, z odciążeniem naciągu, poliamid, M_ x 1,5 mm, z nakrętką...



Złącze kablowe śrubowe KVR M32-MGM

  • Wymiary : 40 x 40 x 50 mm
  • Numer produktu: 22743201

Zakres uszczelnienia 11 - 21 mm, Długość gwintu 11 mm



Dławnica kablowa, IP68/IP69*, z odciążeniem naciągu, poliamid, M_ x 1,5 mm, z nakrętką...



Podwójne wpusty membranowe DMS M20

  • Wymiary : 25,2 x 25,2 x 13,4 mm
  • Numer produktu: 26042001

Zakres uszczelnienia 7 - 13 mm



Podwójny wpust membranowy, IP66, z dwiema membranami uszczelniającymi, zamknięty, elastomer...



Podwójne wpusty membranowe DMS M25

  • Wymiary : 29,7 x 29,7 x 13,6 mm
  • Numer produktu: 26042501

Zakres uszczelnienia 9 - 17 mm



Podwójny wpust membranowy, IP66, z dwiema membranami uszczelniającymi, zamknięty, elastomer...



Podwójne wpusty membranowe DMS M32

  • Wymiary : 36,7 x 36,7 x 14,7 mm
  • Numer produktu: 26043201

Zakres uszczelnienia 13 - 21 mm



Podwójny wpust membranowy, IP66, z dwiema membranami uszczelniającymi, zamknięty, elastomer...



Nowy Zestaw do plombowania - Abox PST 025-100

Zestaw do plombowania Abox PST 025-100

  • Wymiary : 15 x 15 x 15 mm
  • Numer produktu: 89500101

Zestaw z dwoma zatyczkami plombującymi i śrubami



Zestaw do późniejszego plombowania skrzynek rozgałęźnych, do Abox 025 / 040 / 060 / 100 od 2024 roku



Nowy Płyta montażowa - Abox MPI 060

Płyta montażowa Abox MPI 060

  • Wymiary : 94 x 94 x 2,5 mm
  • Numer produktu: 89510601

do Abox / Abox Pro 060



Płyta montażowa z materiału izolacyjnego laminowanego melaminą, grubość 2,5 mm, szara, wraz ze...



Nowy Szyna znormalizowana - Abox 060 NS35

Szyna znormalizowana Abox 060 NS35

  • Wymiary : 35 x 95 x 7,5 mm
  • Numer produktu: 89530601

do Abox / Abox Pro 060



Szyna znormalizowana wg DIN EN 60715, 35 x 7,5 mm, wraz ze śrubami mocującymi. Do montażu w puszkach...



Nowy Uchwyt zacisków - Abox 060 KH 221 4²

Uchwyt zacisków Abox 060 KH 221 4²

  • Wymiary : 22 x 88 x 32 mm
  • Numer produktu: 89600401

do montażu pozycyjnego i montażu podwyższonego maks. 6 zacisków Wago...



Uchwyt zaciskowy z elementem mocującym do montażu zacisków szeregowych i instalacyjnych Wago w...



Nowy Listwa zaciskowa - Abox 060 KLS-6²

Listwa zaciskowa Abox 060 KLS-6²

  • Wymiary : 23 x 98 x 32 mm
  • Numer produktu: 89640601

Zacisk śrubowy dla Abox/Abox Pro 060, 5-bieg. - 6 mm², In = 41 A,...



Zacisk połączeniowy wg DIN EN 60998 (VDE 0613), Ui=690 V. Do montażu w puszkach łączeniowych Abox /...



Nowy Zestaw do montażu na słupie/rurze - MABF 100-1

Zestaw do montażu na słupie/rurze MABF 100-1

  • Wymiary : 38 x 100 x 15 mm
  • Numer produktu: 89602001

Do skrzynek rozgałęźnych Abox / Abox Pro od 2024 typy : Abox 025/2...



Zestaw do montażu na słupie/rurze wykonany ze stali nierdzewnej V2A ze śrubami mocującymi i...

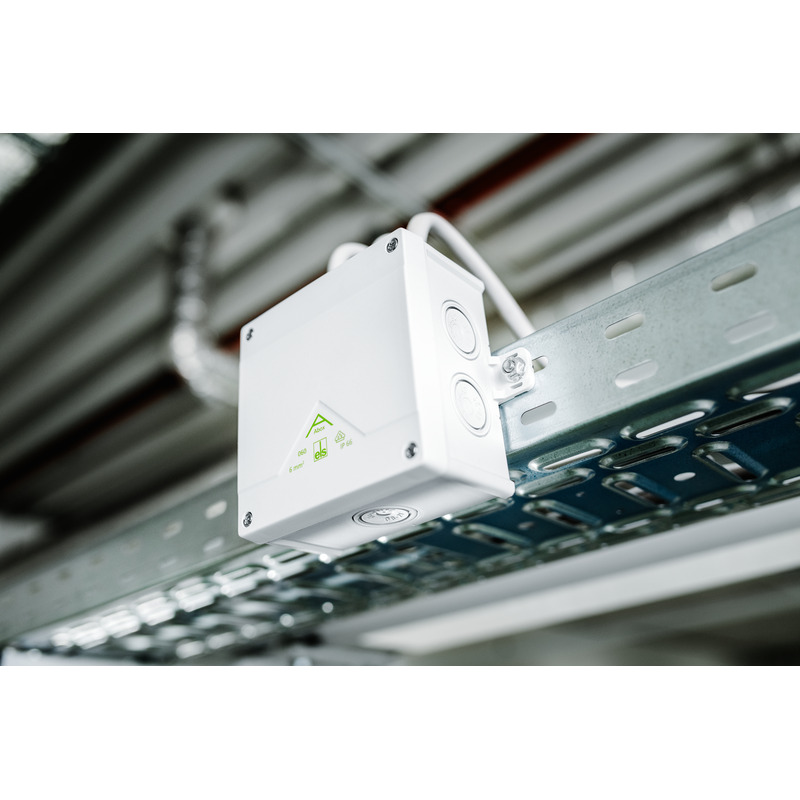

Nowy Zestaw do mocowania - KTB 1

Zestaw do mocowania KTB 1

  • Wymiary : 17 x 30 x 14 mm
  • Numer produktu: 89600901



Element mocujący do montażu obudów na systemach wsporników kablowych z otworem szczelinowym o...



Dane CAD

Dane CAD Pobierz dane CAD-3D

Twoja prośba

Twoja informacja

Dane firmy

Format CAD

Teksty specyfikaci

Podobne produkty

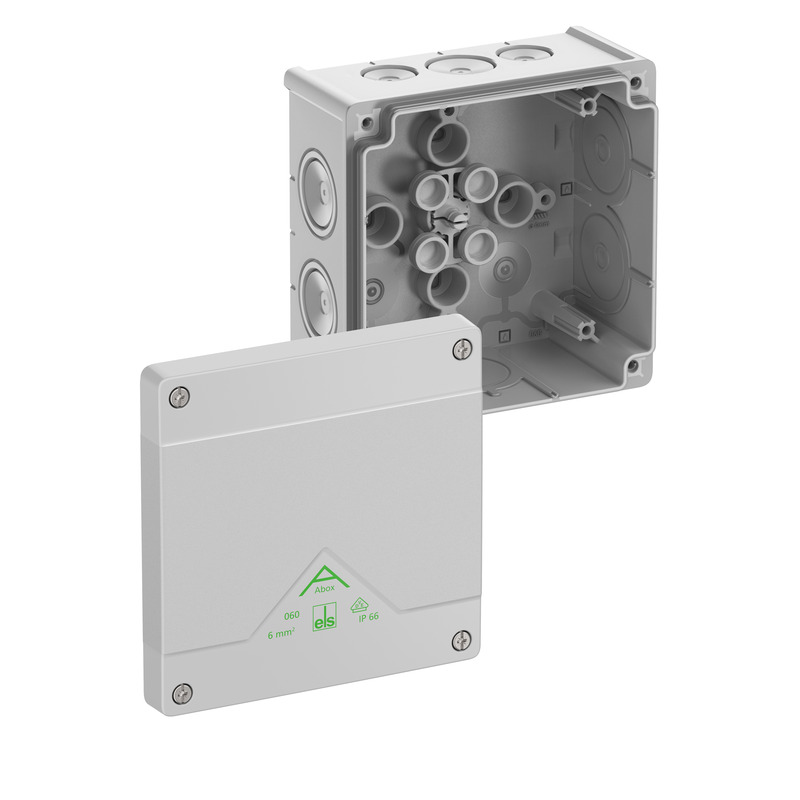

Nowy Skrzynka rozgałęźna - Abox 060-L

Skrzynka rozgałęźna Abox 060-L

  • Wymiary : 127 x 127 x 70 mm
  • Numer produktu: 80640001

szary, Ui=1000 V AC, bez zacisków



Skrzynka rozgałęźna, ze stopniem ochrony IP66, Przekrój znamionowy 6 mm², Certyfikowany zgodnie z...

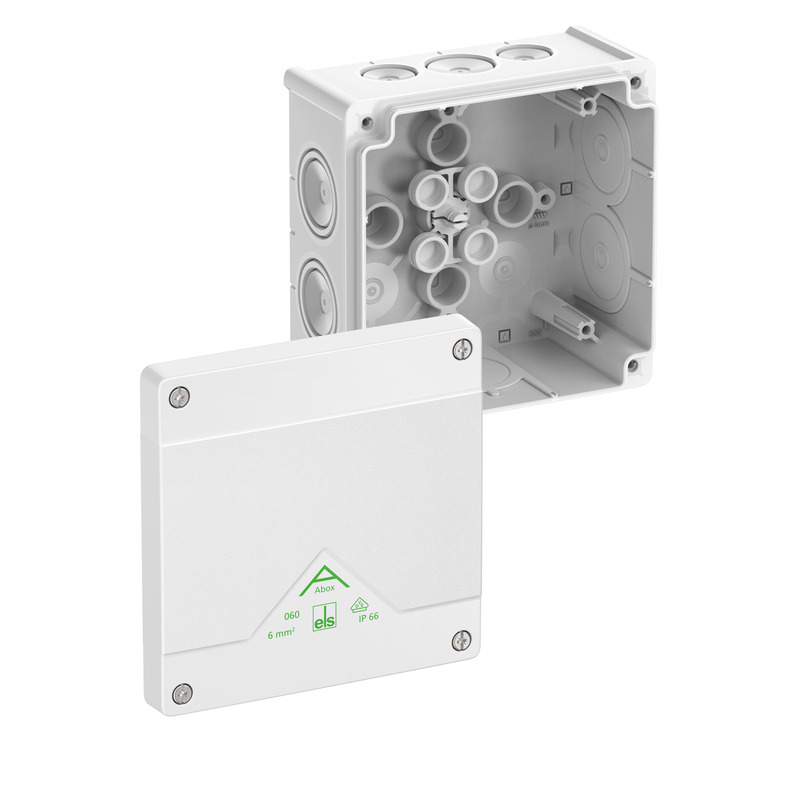

Nowy Skrzynka rozgałęźna - Abox 060-L/w

Skrzynka rozgałęźna Abox 060-L/w

  • Wymiary : 127 x 127 x 70 mm
  • Numer produktu: 80610001

biały, Ui=1000 V AC, bez zacisków



Skrzynka rozgałęźna, ze stopniem ochrony IP66, Przekrój znamionowy 6 mm², Certyfikowany zgodnie z...

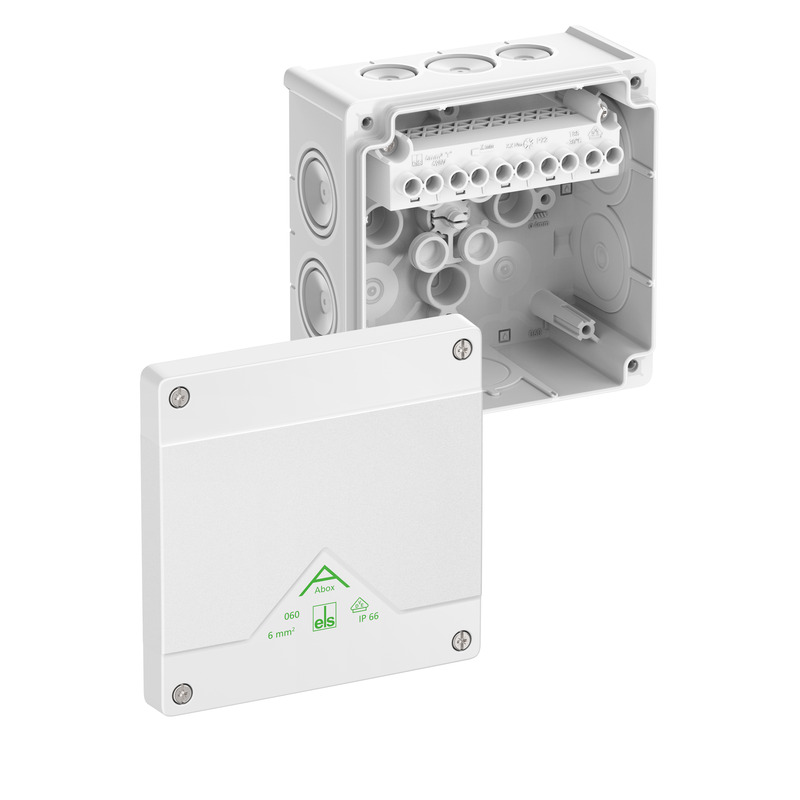

Nowy Skrzynka rozgałęźna - Abox 060-6²/w

Skrzynka rozgałęźna Abox 060-6²/w

  • Wymiary : 127 x 127 x 70 mm
  • Numer produktu: 80612001

biały, Ui=690 V AC, In=41 Amper, z umieszczonym wyżej zaciskiem...



Skrzynka rozgałęźna, ze stopniem ochrony IP66, Przekrój znamionowy 6 mm², Certyfikowany zgodnie z...

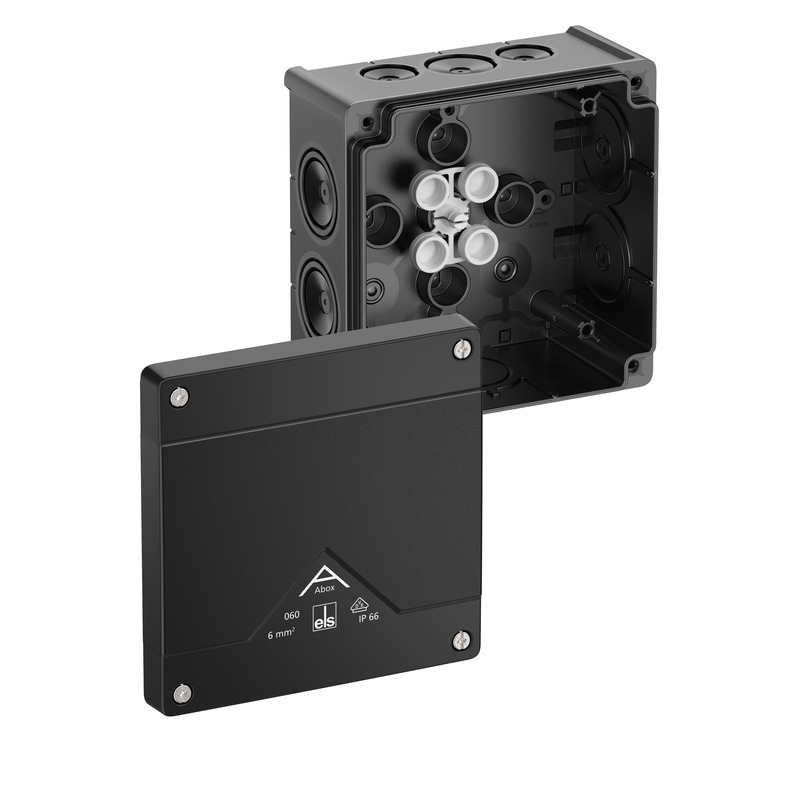

Nowy Skrzynka rozgałęźna - Abox 060-L/sw

Skrzynka rozgałęźna Abox 060-L/sw

  • Wymiary : 127 x 127 x 70 mm
  • Numer produktu: 80600001

czarny, Ui=1000 V AC, bez zacisków



Skrzynka rozgałęźna, ze stopniem ochrony IP66, Przekrój znamionowy 6 mm², Certyfikowany zgodnie z...

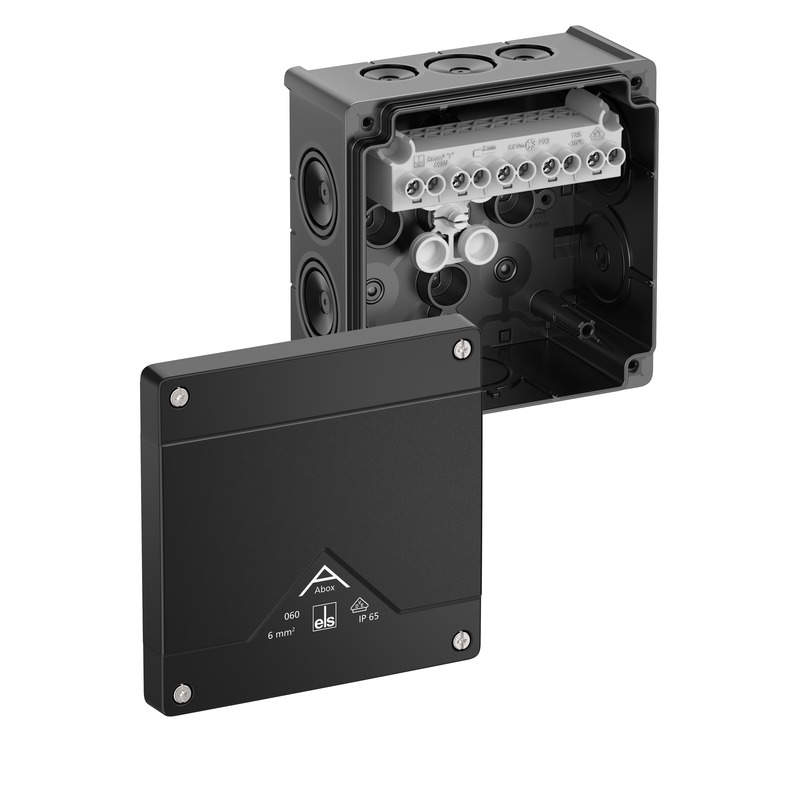

Nowy Skrzynka rozgałęźna - Abox 060-6²/sw

Skrzynka rozgałęźna Abox 060-6²/sw

  • Wymiary : 127 x 127 x 70 mm
  • Numer produktu: 80602001

czarny, Ui=690 V AC, In=41 Amper, z umieszczonym wyżej zaciskiem...



Skrzynka rozgałęźna, ze stopniem ochrony IP66, Przekrój znamionowy 6 mm², Certyfikowany zgodnie z...

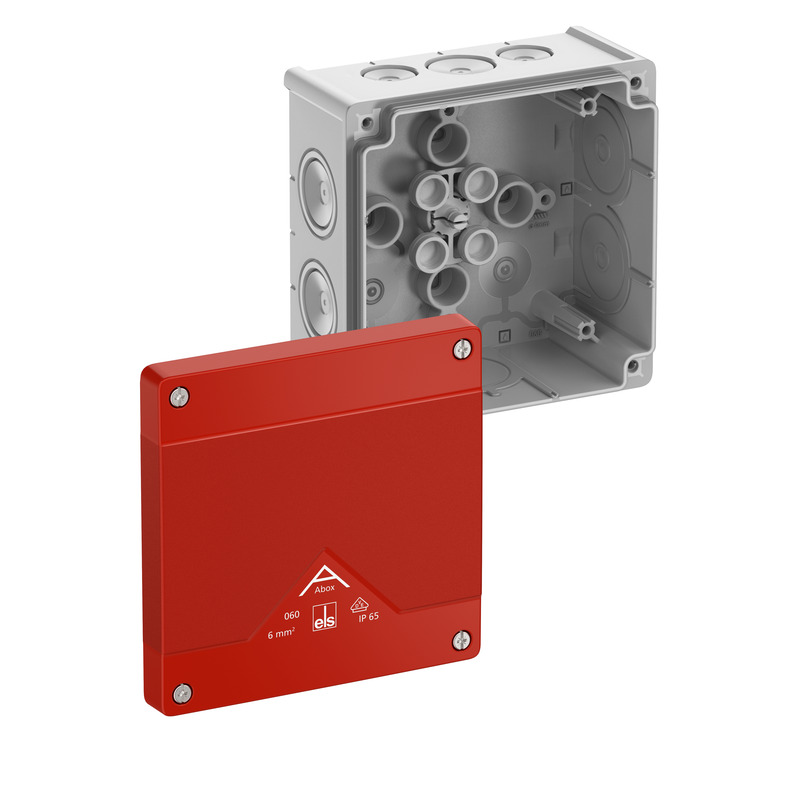

Nowy Skrzynka rozgałęźna - Abox 060-L/SB
