Nowy

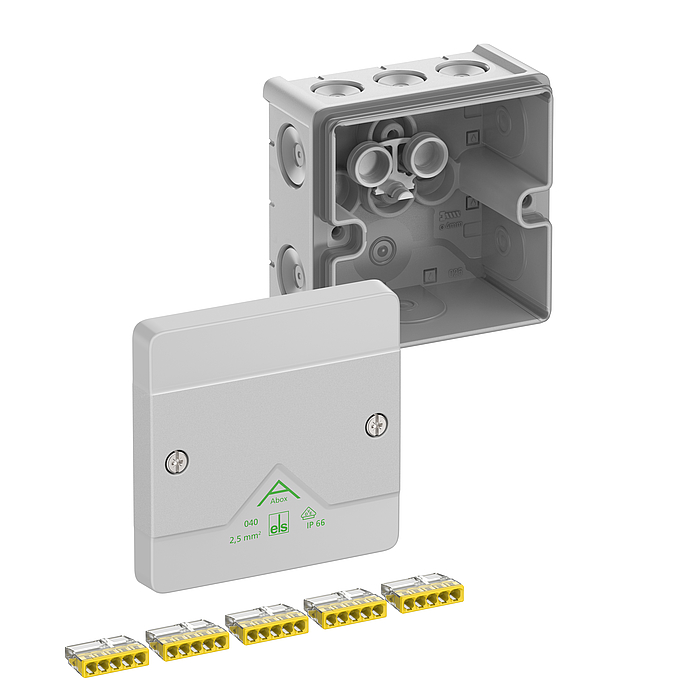

Skrzynka rozgałęźna

Abox 040-2,5²

Numer produktu: 80243001 | Wymiary: 102 x 102 x 57 mm

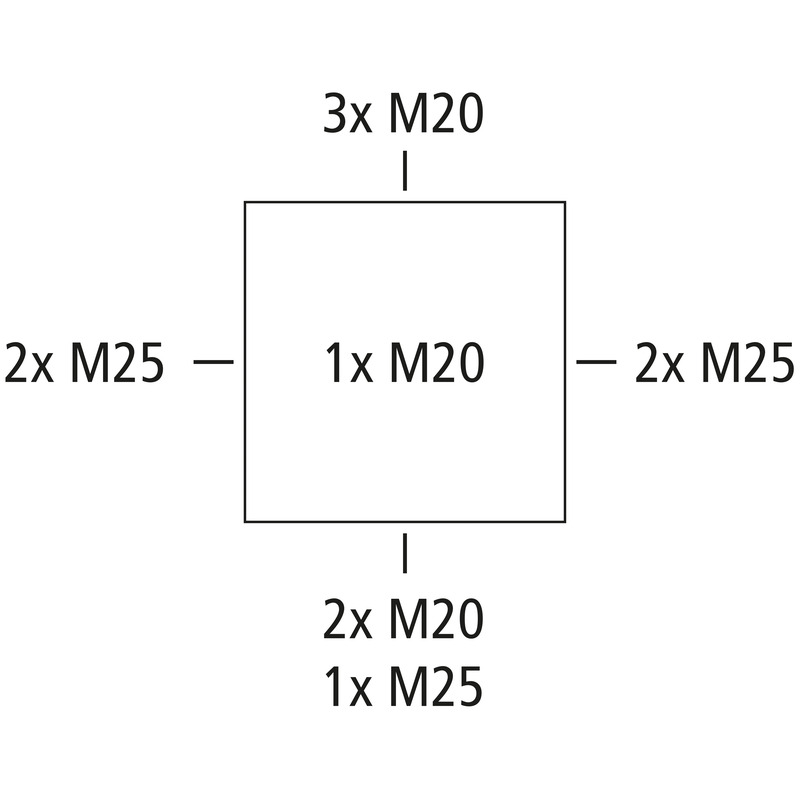

Skrzynka rozgałęźna, ze stopniem ochrony IP66, Przekrój znamionowy 4 mm², Certyfikowany zgodnie z VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (odporność na amoniak), Samo-uszczelniające, miękkie membrany wpustowe, M20/M25, Zakres uszczelnienia 4 - 21 mm, (1 Tylny, 10 Bok), Wewnętrzne punkty mocowania, do instalacji standardowych wewnętrznych i w chronionym obszarze zewnętrznym

szary, U_i=450 V AC, I_n=24 Amper, z 5 bezśrubowymi zaciskami 5-przewodowymi Wago 2273-205, maks. przekrój znamionowy wg DIN EN 60998: 2,5 mm², akceptowalne przekroje do zacisku na biegun: 5 x 0,5 - 2,5 mm² sztywny Cu/Al (przestrzegać instrukcji montażu!)

właściwości elektryczne

Znamionowe napięcie izolacji AC	450 V
Znamionowe napięcie izolacji DC	450 V
min. przekrój przewodu	0,5 mm²
maks. przekrój przewodu	4 mm²
Stopień ochrony	II
Rodzaj ochrony	IP66
Prąd znamionowy	24 Amper
Rodzaj zacisku	bezśrubowy
Liczba biegunów	5

Kolory

Kolor części dolnej	szary
Kolor części górnej	szary

Wymiary

Szerokość	102 mm
Długość	102 mm
Wysokość	57 mm
Długość wewnętrzna	90 mm
Szerokość wewnętrzna	90 mm
Wysokość wewnętrzna	49 mm
Masa	0.138 kg

Właściwości materiału

Odporność na promieniowanie UV	tak
bezhalogenowy	tak
Klasa reakcji na ogień zgodna z UL94	HB
Wytrzymałość żarnika zgodna z EN 60695-2-11	750 °C

właściwości mechaniczne

dla zakresu uszczelnienia min.	4 mm
dla zakresu uszczelnienia maks.	21 mm
Wytrzymałość udarowa	IK07
możliwość plombowania	tak
Moment obrotowy śruby pokrywy	1.2 Nm
Rodzaj mocowania	Montaż ścienny/sufitowy
Zapięcie	Wewnętrzne punkty mocowania

Warunki otoczenia

maks. względna wilgotność powietrza 25°C	95 %
maks. względna wilgotność powietrza 40°C	50 %
Temperatura otoczenia min.	-25 °C
Temperatura otoczenia maks.	55 °C
Temperatura otoczenia 24 h	35 °C
Miejsce montażu	chronione obszary zewnętrzne

Sales Information

EAN	4013902661954
Packing Unit Code	C62
ETIM Class	EC002600
Numer taryfy celnej	85369095

Materiał

Materiał części dolnej	Polipropylen
Materiał części górnej	Polipropylen
Materiał wpustu	Elastomer termoplastyczny
Materiał uszczelnienia	Elastomer termoplastyczny
Materiał śruby pokrywy	Stal nierdzewna V2A

Certyfikaty

Znak atestu	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Znak atestu	DLG (odporność na amoniak)

Pobierz kartę katalogową

Pobierz kartę katalogową

Instrukcja montażu

Instrukcja montażu DE/EN	pdf (5 MB)
Instrukcja montażu FR/ES	pdf (5 MB)

Arkusz wymiarowy

Rysunek wymiarowy	pdf (4 MB)
Rysunek wymiarowy	dwg (5 MB)
Rysunek wymiarowy	dxf (24 MB)

Certyfikat

DLG Zatwierdzenie DE	pdf (1 MB)
CE Deklaracja DE/EN/PL	pdf (141 KB)
VDE Certyfikat DE/EN	pdf (397 KB)
CE Deklaracja DE/EN/FR	pdf (139 KB)
UKCA Deklaracja EN	pdf (167 KB)
