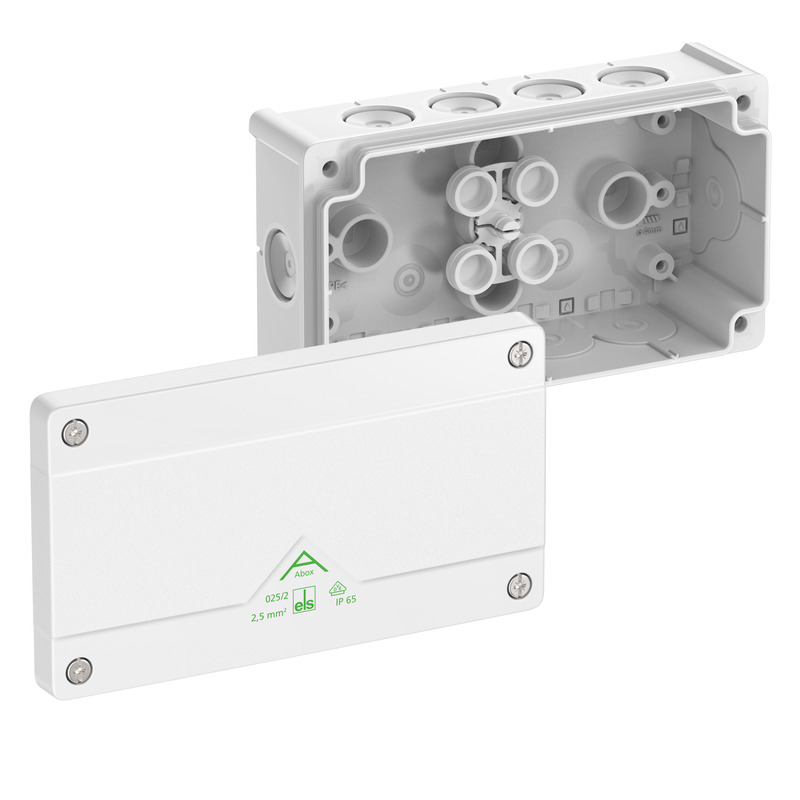

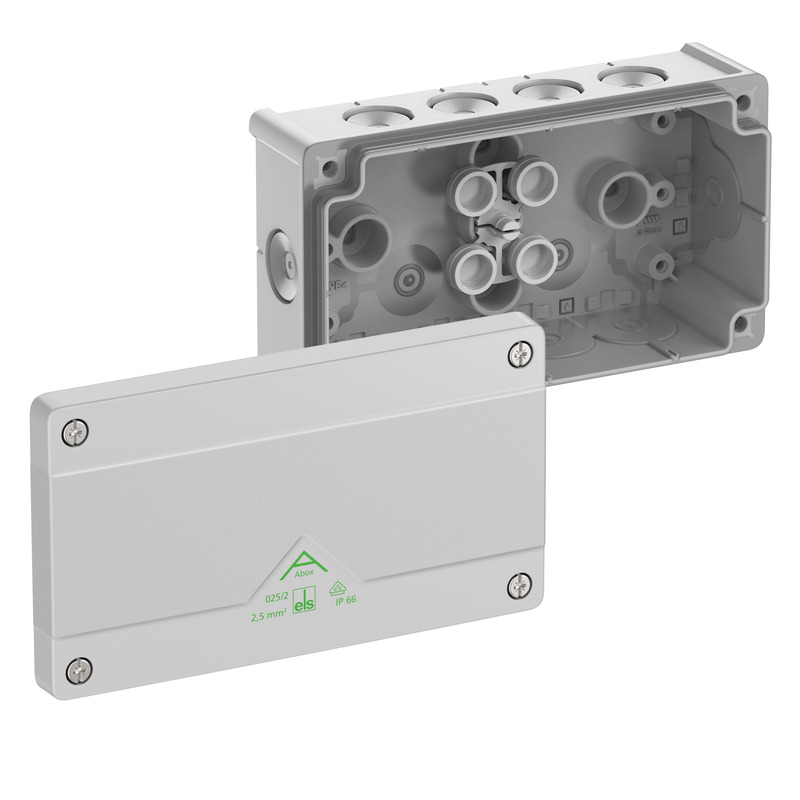

Skrzynka rozgałęźna
Numer produktu: 80240201 | Wymiary: 152 x 87 x 52 mm

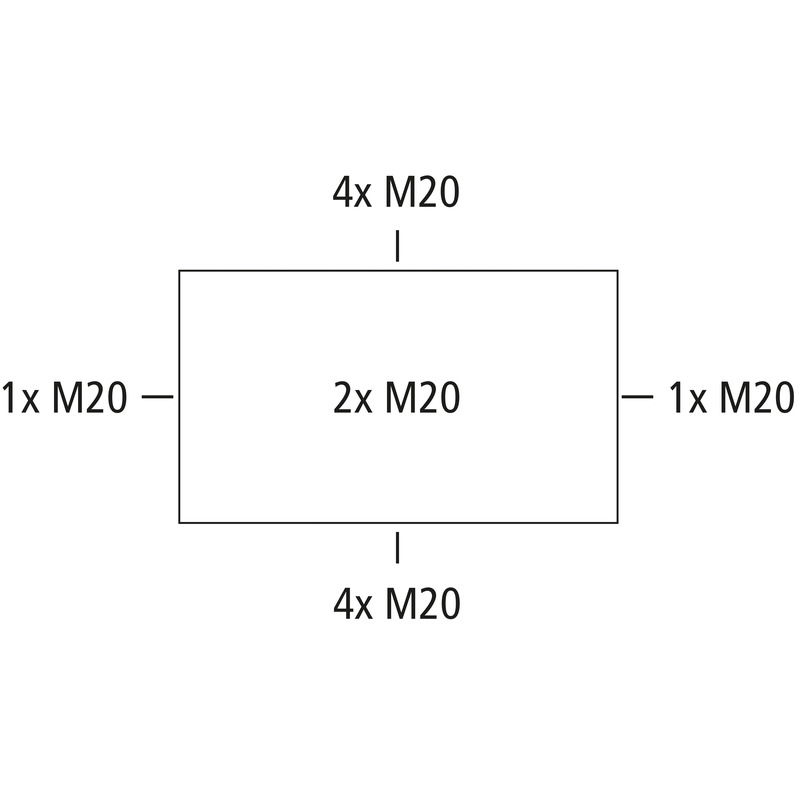

Skrzynka rozgałęźna, ze stopniem ochrony IP66, Przekrój znamionowy 2,5 mm², Certyfikowany zgodnie z VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (odporność na amoniak), Samo-uszczelniające, miękkie membrany wpustowe, M20, Zakres uszczelnienia 4 - 16 mm, (2 Tylny, 10 Bok), Wewnętrzne punkty mocowania, do instalacji standardowych wewnętrznych i w chronionym obszarze zewnętrznym
szary, Ui=1000 V AC, bez zacisków
| Znamionowe napięcie izolacji AC | 1000 V |
|---|---|
| Znamionowe napięcie izolacji DC | 1000 V |
| maks. przekrój przewodu | 2,5 mm² |
| Stopień ochrony | II |
| Rodzaj ochrony | IP66 |
| Rodzaj zacisku | Bez |
| Kolor części dolnej | szary |
|---|---|
| Kolor części górnej | szary |
| Szerokość | 152 mm |
|---|---|
| Długość | 87 mm |
| Wysokość | 52 mm |
| Długość wewnętrzna | 75 mm |
| Szerokość wewnętrzna | 140 mm |
| Wysokość wewnętrzna | 36 mm |
| Masa | 0.1553 kg |
| Odporność na promieniowanie UV | tak |
|---|---|
| bezhalogenowy | tak |
| Klasa reakcji na ogień zgodna z UL94 | HB |
| Wytrzymałość żarnika zgodna z EN 60695-2-11 | 750 °C |
| dla zakresu uszczelnienia min. | 4 mm |
|---|---|
| dla zakresu uszczelnienia maks. | 16 mm |
| Wytrzymałość udarowa | IK07 |
| możliwość plombowania | tak |
| Moment obrotowy śruby pokrywy | 1.2 Nm |
| Rodzaj mocowania | Montaż ścienny/sufitowy |
| Zapięcie | Wewnętrzne punkty mocowania |
| maks. względna wilgotność powietrza 25°C | 95 % |
|---|---|
| maks. względna wilgotność powietrza 40°C | 50 % |
| Temperatura otoczenia min. | -25 °C |
| Temperatura otoczenia maks. | 55 °C |
| Temperatura otoczenia 24 h | 35 °C |
| Miejsce montażu | chronione obszary zewnętrzne |
| EAN | 4013902662739 |
|---|---|
| Packing Unit Code | C62 |
| ETIM Class | EC002600 |
| Numer taryfy celnej | 85389099 |
| Materiał części dolnej | Polipropylen |
|---|---|
| Materiał części górnej | Polipropylen |
| Materiał wpustu | Elastomer termoplastyczny |
| Materiał uszczelnienia | Elastomer termoplastyczny |
| Materiał śruby pokrywy | Stal nierdzewna V2A |
| Znak atestu | VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)) |
|---|---|
| Znak atestu | DLG (odporność na amoniak) |
Dławnica kablowa, IP68/IP69*, z odciążeniem naciągu, poliamid, M_ x 1,5 mm, z nakrętką...
Dławnica kablowa, IP68/IP69*, z odciążeniem naciągu, poliamid, M_ x 1,5 mm, z nakrętką...
Podwójny wpust membranowy, IP66, z dwiema membranami uszczelniającymi, zamknięty, elastomer...
Zestaw do późniejszego plombowania skrzynek rozgałęźnych, do Abox 025 / 040 / 060 / 100 od 2024 roku

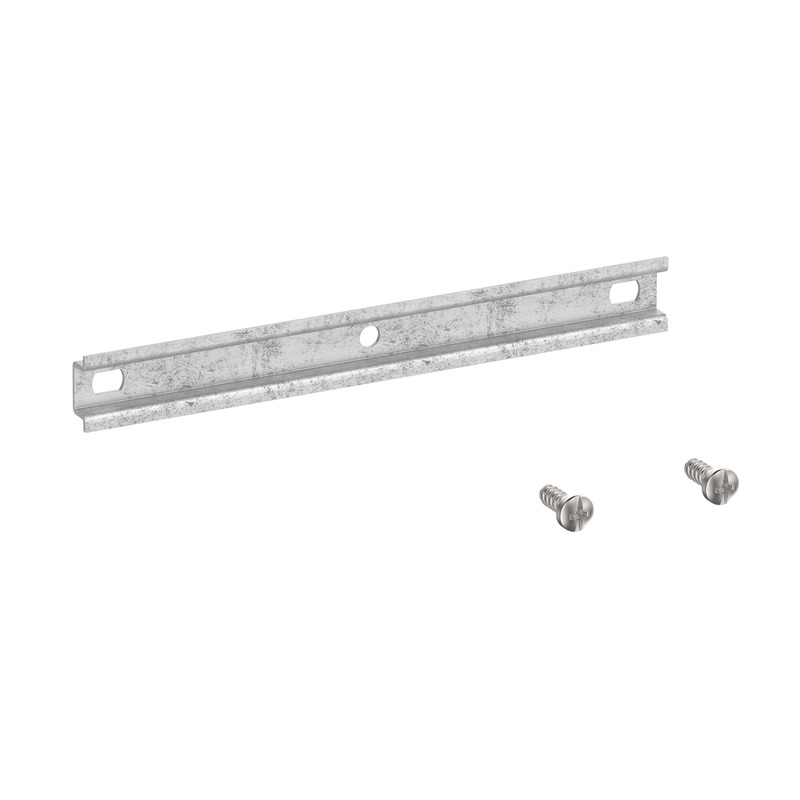

Szyna znormalizowana wg DIN EN 60715, 15 x 5 mm wraz ze śrubami mocującymi. Do montażu w puszkach...
