Ten produkt jest przestarzały. wychodzi do 28.02.2025
Do następcy produktu

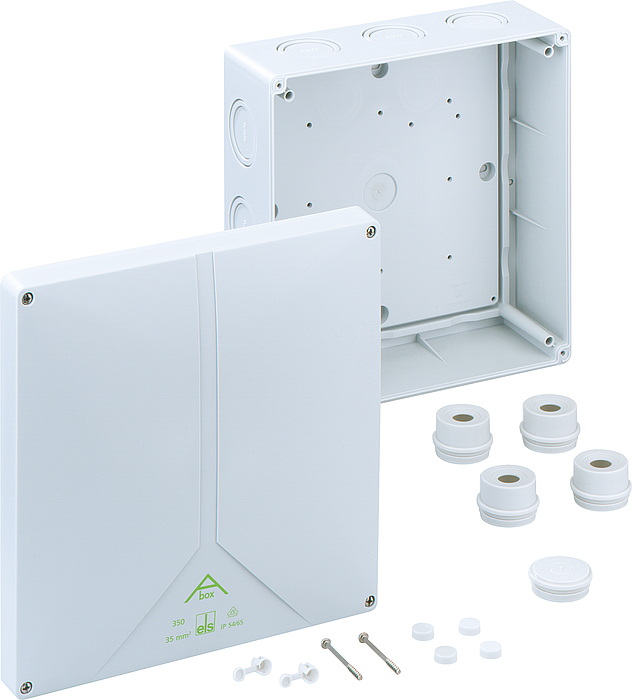

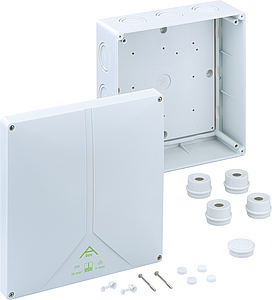

Abox 350-L Abox 350-L

Skrzynka rozgałęźna

Abox 350-L

Numer produktu: 83591001 | Wymiary: 250 x 250 x 115 mm

Skrzynka rozgałęźna, ze stopniem ochrony IP54/IP65, Przekrój znamionowy 35 mm², Ui=690 V AC, Certyfikowany zgodnie z VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Membrany wypychane, M25/M32/M40/M50, (2 Tylny, 12 Bok), Wewnętrzne punkty mocowania, do standardowych instalacji wewnętrznych

szary, bez zacisków

Dołączone akcesoria:
4 Wpust montażowy IP54 M40 Zakres uszczelnienia 17 - 30 mm, 1 Zaślepki M40, 1 Zestaw do plombowania

właściwości elektryczne

Znamionowe napięcie izolacji AC 690 V
maks. przekrój przewodu 35 mm²
Stopień ochrony II
Rodzaj ochrony IP54/IP65
UL Type Rating b.d.

Kolory

Kolor części dolnej szary
Kolor części górnej szary

Wymiary

Szerokość 250 mm
Długość 250 mm
Wysokość 115 mm
Masa 0.8634 kg

Właściwości materiału

Odporność na promieniowanie UV nie
bezhalogenowy tak
Klasa reakcji na ogień zgodna z UL94 HB
Wytrzymałość żarnika zgodna z EN 60695-2-11 650 °C

właściwości mechaniczne

Rodzaj mocowania Montaż ścienny/sufitowy
Wytrzymałość udarowa IK07
możliwość plombowania tak
Moment obrotowy śruby pokrywy 1 Nm
Zapięcie Wewnętrzne punkty mocowania

Warunki otoczenia

maks. względna wilgotność powietrza 25°C 95 %
maks. względna wilgotność powietrza 40°C 50 %
Temperatura otoczenia min. -25 °C
Temperatura otoczenia maks. 40 °C
Temperatura otoczenia 24 h 35 °C
Miejsce montażu Obszar wewnętrzny

Sales Information

EAN 4013902110223
Packing Unit Code C62
ETIM Class EC002600
Numer taryfy celnej 85389099

Materiał

Materiał części dolnej Polistyren
Materiał części górnej Polistyren
Materiał śruby pokrywy Stal nierdzewna V2A

Certyfikaty

Znak atestu VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

Pobierz kartę katalogową

Pobierz kartę katalogową

Instrukcja montażu

Instrukcja montażu DE/EN/FR/ES pdf (1 MB)

Arkusz wymiarowy

Rysunek wymiarowy dwg (946 KB)
Rysunek wymiarowy jpg (1 MB)
Rysunek wymiarowy pdf (533 KB)
Rysunek wymiarowy dxf (5 MB)

Certyfikat

CE Deklaracja DE/EN/PL pdf (313 KB)
UKCA Deklaracja EN pdf (49 KB)
VDE Certyfikat DE/EN pdf (679 KB)
CE Deklaracja DE/EN/FR pdf (220 KB)
