Ten artykuł jest zarchiwizowany!

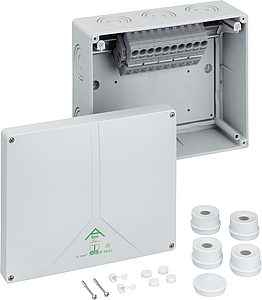

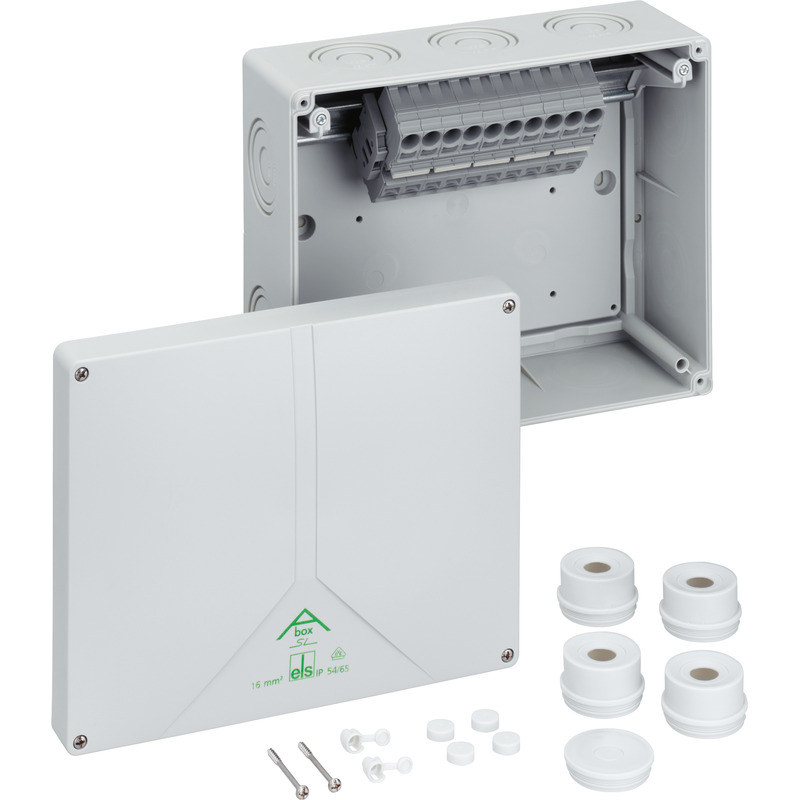

Skrzynka rozgałęźna

Abox SL-16²

Numer produktu: 83581001 | Wymiary: 250 x 200 x 115 mm

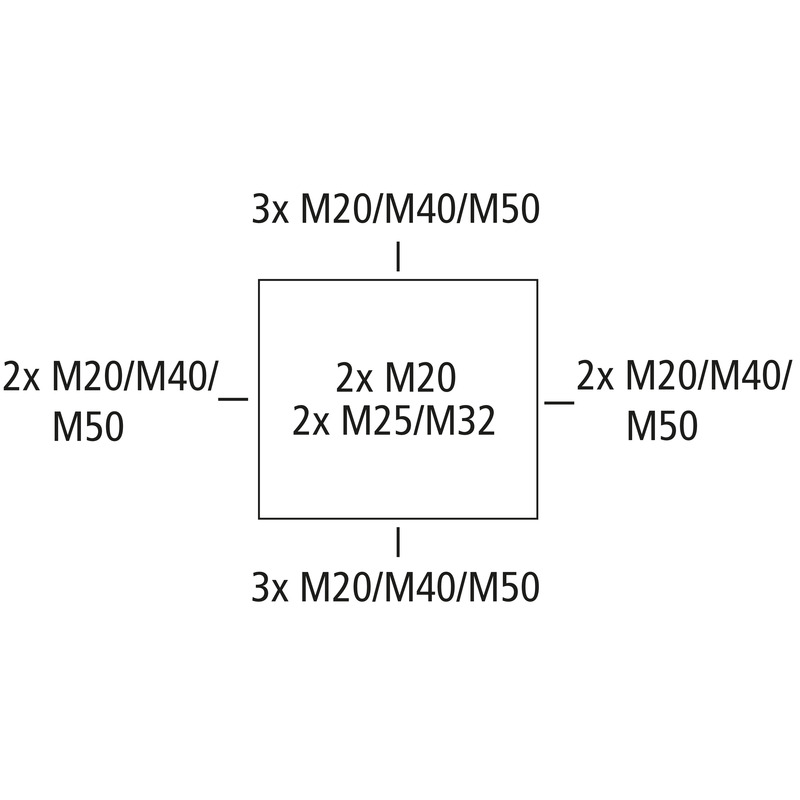

Skrzynka rozgałęźna, ze stopniem ochrony IP54/IP65, Przekrój znamionowy 16 mm², U_i=690 V AC, Certyfikowany zgodnie z VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Membrany wypychane, M20/M25/M32/M40/M50, (4 Tylny, 10 Bok), Wewnętrzne punkty mocowania, z zaciskami bezśrubowymi do standardowych instalacji wewnętrznych

szary, z umieszczonym wysoko zaciskiem bezśrubowym Wago 2016-1201, 5-bieg., maks. przekrój znamionowy wg DIN EN 60998: 16 mm², przy obciążeniu prądowym rzędu 76 A, akceptowalne przekroje do zacisku na biegun: 4 x 0,5 do 16 mm², sztywny , 4 x 0,5 do 25 mm² elastyczny

Dołączone akcesoria:
4 Wpust montażowy IP54 M40 Zakres uszczelnienia 17 - 30 mm, 1 Zaślepki M40, 1 Zestaw do plombowania

Do produktu przemysłowego https://www.spelsberg.pl/p/49083501/

właściwości elektryczne

Znamionowe napięcie izolacji AC	690 V
maks. przekrój przewodu	16 mm²
Stopień ochrony	II
Rodzaj ochrony	IP54/IP65
UL Type Rating	b.d.

Kolory

Kolor części dolnej	szary
Kolor części górnej	szary

Wymiary

Szerokość	250 mm
Długość	200 mm
Wysokość	115 mm
Masa	1.087 kg

Właściwości materiału

Odporność na promieniowanie UV	nie
bezhalogenowy	tak
Klasa reakcji na ogień zgodna z UL94	HB
Wytrzymałość żarnika zgodna z EN 60695-2-11	650 °C

właściwości mechaniczne

Rodzaj mocowania	Montaż ścienny/sufitowy
Wytrzymałość udarowa	IK07
możliwość plombowania	tak
Moment obrotowy śruby pokrywy	1 Nm
Zapięcie	Wewnętrzne punkty mocowania

Warunki otoczenia

maks. względna wilgotność powietrza 25°C	95 %
maks. względna wilgotność powietrza 40°C	50 %
Temperatura otoczenia min.	-25 °C
Temperatura otoczenia maks.	40 °C
Temperatura otoczenia 24 h	35 °C
Miejsce montażu	Obszar wewnętrzny

Sales Information

EAN	4013902931101
Packing Unit Code	C62
ETIM Class	EC002600
Numer taryfy celnej	85369095

Materiał

Materiał części dolnej	Polistyren
Materiał części górnej	Polistyren
Materiał śruby pokrywy	Stal nierdzewna V2A

Certyfikaty

Znak atestu	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

Pobierz kartę katalogową

Pobierz kartę katalogową

Arkusz wymiarowy

Rysunek wymiarowy	dwg (1 MB)
Rysunek wymiarowy	jpg (1 MB)
Rysunek wymiarowy	pdf (717 KB)
Rysunek wymiarowy	dxf (7 MB)

Certyfikat

UKCA Deklaracja EN	pdf (50 KB)
VDE Certyfikat DE/EN	pdf (768 KB)
CE Deklaracja DE/EN/FR	pdf (63 KB)

Akcesoria

Zaślepka uszczelniająca WST M20

Wymiary : 24 x 24 x 20 mm
Numer produktu: 20342001

Zakres uszczelnienia 8 - 13,5 mm, Długość gwintu 12 mm

Zaślepka uszczelniająca, IP54, M_ x 1,5 mm zamkniętą membraną uszczelniającą, szara
