Ten produkt jest przestarzały. wychodzi do 28.02.2025
Do następcy produktu

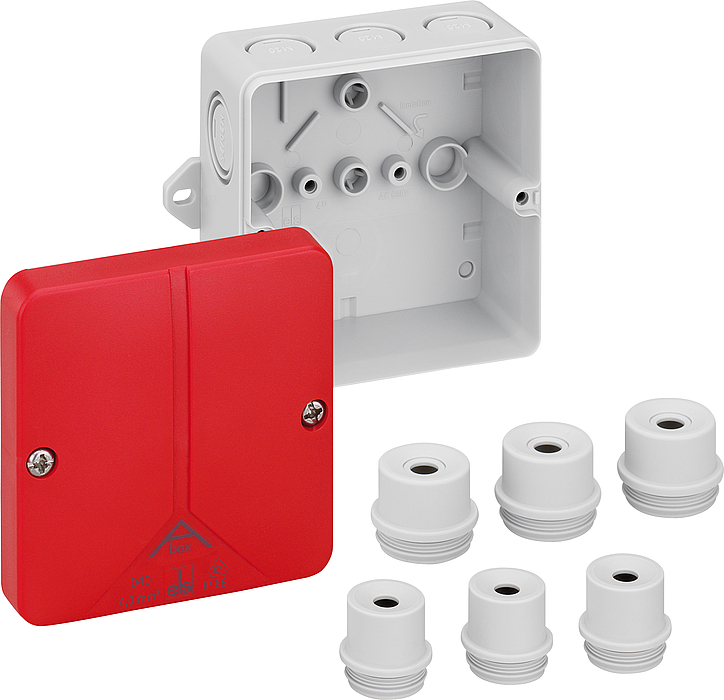

Abox m 040 AB SB-L Abox m 040 AB SB-L

Skrzynka rozgałęźna

Abox m 040 AB SB-L

Numer produktu: 81270701 | Wymiary: 94 x 94 x 57 mm

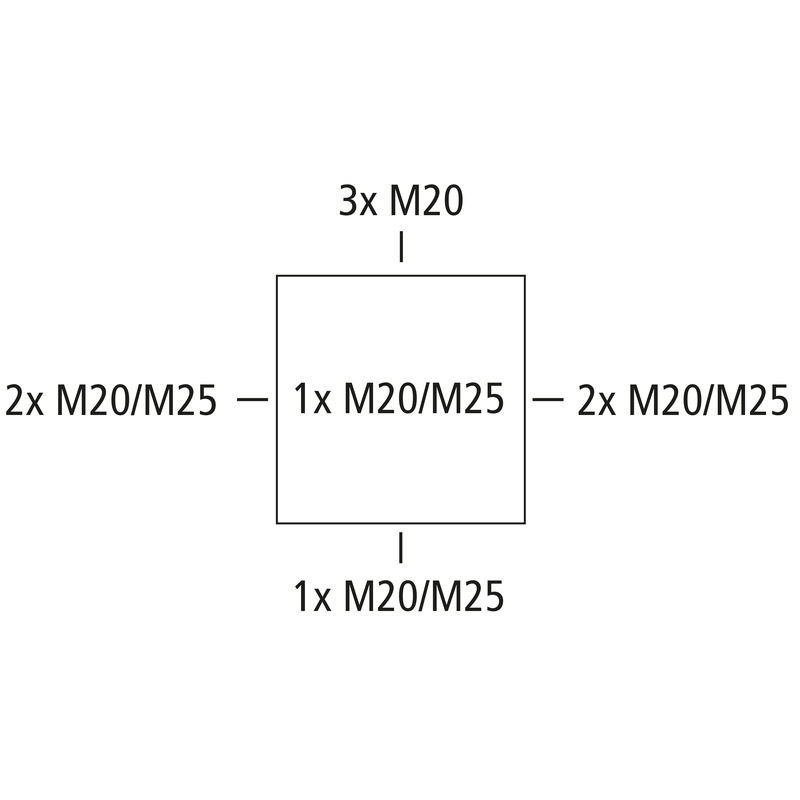

Skrzynka rozgałęźna, ze stopniem ochrony IP54/IP65, Przekrój znamionowy 4 mm², Ui=690 V AC, Certyfikowany zgodnie z VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Membrany wypychane, M20/M25, (1 Tylny, 8 Bok), Zewnętrzne punkty mocowania, do standardowych instalacji wewnętrznych

szary, z czerwoną pokrywą, bez zacisków, do oznaczania obwodów prądowych oświetlenia bezpieczeństwa

Dołączone akcesoria:
3 wpusty montażowe IP54 M20, zakres uszczelnienia 8-13,5 mm, 3 wpusty montażowe IP54 M25 , zakres uszczelniania 9-18,5 mm

właściwości elektryczne

Znamionowe napięcie izolacji AC 690 V
maks. przekrój przewodu 4 mm²
Stopień ochrony II
Rodzaj ochrony IP54/IP65
UL Type Rating b.d.

Kolory

Kolor części dolnej szary
Kolor części górnej czerwona

Wymiary

Szerokość 94 mm
Długość 94 mm
Wysokość 57 mm
Masa 0.1403 kg

Właściwości materiału

Odporność na promieniowanie UV nie
bezhalogenowy tak
Klasa reakcji na ogień zgodna z UL94 HB
Wytrzymałość żarnika zgodna z EN 60695-2-11 650 °C

właściwości mechaniczne

Rodzaj mocowania Montaż ścienny/sufitowy
Wytrzymałość udarowa IK07
możliwość plombowania tak
Moment obrotowy śruby pokrywy 1 Nm
Zapięcie Zewnętrzne punkty mocowania

Warunki otoczenia

maks. względna wilgotność powietrza 25°C 95 %
maks. względna wilgotność powietrza 40°C 50 %
Temperatura otoczenia min. -25 °C
Temperatura otoczenia maks. 40 °C
Temperatura otoczenia 24 h 35 °C
Miejsce montażu Obszar wewnętrzny

Sales Information

EAN 4013902606542
Packing Unit Code C62
ETIM Class EC002600
Numer taryfy celnej 85389099

Materiał

Materiał części dolnej Polistyren
Materiał części górnej Polistyren
Materiał uszczelnienia Elastomer termoplastyczny
Materiał śruby pokrywy Stal nierdzewna V2A

Certyfikaty

Znak atestu VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

Pobierz kartę katalogową

Pobierz kartę katalogową

Arkusz wymiarowy

Rysunek wymiarowy pdf (436 KB)
Rysunek wymiarowy dxf (5 MB)
Rysunek wymiarowy dwg (971 KB)
Rysunek wymiarowy jpg (1 MB)

Akcesoria

Złącze kablowe śrubowe - KVR M20-MGM

Złącze kablowe śrubowe KVR M20-MGM

  • Wymiary : 26,5 x 26,5 x 36 mm
  • Numer produktu: 22742001

Zakres uszczelnienia 6 - 12 mm, Długość gwintu 9 mm



Dławnica kablowa, IP68/IP69*, z odciążeniem naciągu, poliamid, M_ x 1,5 mm, z nakrętką...



Listy zakupów
Detal
Złącze kablowe śrubowe - KVR M20-GDB/MGM

Złącze kablowe śrubowe KVR M20-GDB/MGM

  • Wymiary : 30 x 30 x 37 mm
  • Numer produktu: 22742101

Zakres uszczelnienia 7 - 14 mm, Długość gwintu 9 mm



Dławnica kablowa, IP68/IP69*, z odciążeniem naciągu, poliamid, M_ x 1,5 mm, z nakrętką...



Listy zakupów
Detal
Złącze kablowe śrubowe - KVR M25-MGM

Złącze kablowe śrubowe KVR M25-MGM

  • Wymiary : 31,5 x 31,5 x 44 mm
  • Numer produktu: 22742501

Zakres uszczelnienia 9 - 16 mm, Długość gwintu 11 mm



Dławnica kablowa, IP68/IP69*, z odciążeniem naciągu, poliamid, M_ x 1,5 mm, z nakrętką...



Listy zakupów
Detal
Wpusty montażowe - AST M20

Wpusty montażowe AST M20

  • Wymiary : 24,5 x 24,5 x 22,5 mm
  • Numer produktu: 23042001

Zakres uszczelnienia 8 - 13,5 mm



Wpust montażowy IP55, z otwartą membraną uszczelniającą, elastomer termoplastyczny (TPE), dla...



Listy zakupów
Detal
Wpusty montażowe - AST M25

Wpusty montażowe AST M25

  • Wymiary : 29,5 x 29,5 x 22,6 mm
  • Numer produktu: 23042501

Zakres uszczelnienia 9 - 18,5 mm



Wpust montażowy IP55, z otwartą membraną uszczelniającą, elastomer termoplastyczny (TPE), dla...



Listy zakupów
Detal
Podwójne wpusty membranowe - DMS M20/w

Podwójne wpusty membranowe DMS M20/w

  • Wymiary : 25,2 x 25,2 x 13,4 mm
  • Numer produktu: 26012001

Zakres uszczelnienia 7 - 13 mm



Podwójny wpust membranowy, IP66, z dwiema membranami uszczelniającymi, zamknięty, elastomer...



Listy zakupów
Detal
Podwójne wpusty membranowe - DMS M25/w

Podwójne wpusty membranowe DMS M25/w

  • Wymiary : 29,7 x 29,7 x 13,6 mm
  • Numer produktu: 26012501

Zakres uszczelnienia 9 - 17 mm



Podwójny wpust membranowy, IP66, z dwiema membranami uszczelniającymi, zamknięty, elastomer...



Listy zakupów
Detal
Podwójne wpusty membranowe - DMS M20

Podwójne wpusty membranowe DMS M20

  • Wymiary : 25,2 x 25,2 x 13,4 mm
  • Numer produktu: 26042001

Zakres uszczelnienia 7 - 13 mm



Podwójny wpust membranowy, IP66, z dwiema membranami uszczelniającymi, zamknięty, elastomer...



Listy zakupów
Detal
Podwójne wpusty membranowe - DMS M25

Podwójne wpusty membranowe DMS M25

  • Wymiary : 29,7 x 29,7 x 13,6 mm
  • Numer produktu: 26042501

Zakres uszczelnienia 9 - 17 mm



Podwójny wpust membranowy, IP66, z dwiema membranami uszczelniającymi, zamknięty, elastomer...



Listy zakupów
Detal
Listwa zaciskowa - Abox 025/040 KLS-2,5²/4²

Listwa zaciskowa Abox 025/040 KLS-2,5²/4²

  • Wymiary : 46,6 x 17,8 x 31,5 mm
  • Numer produktu: 84000401

5-bieg. – 2,5/4 mm²



Zacisk połączeniowy wg DIN EN 60998 (VDE 0613), Ui=690V



Listy zakupów
Detal
Ten artykuł jest zarchiwizowany!
Zestaw do plombowania - Abox PST

Zestaw do plombowania Abox PST

  • Wymiary : 10 x 25 x 12,5 mm
  • Numer produktu: 89001001

do puszek łączeniowych Abox/Abox-i 025 do 100, (od Abox/Abox-i 160...



Zestaw do plombowania



Listy zakupów
Detal

Teksty specyfikaci
