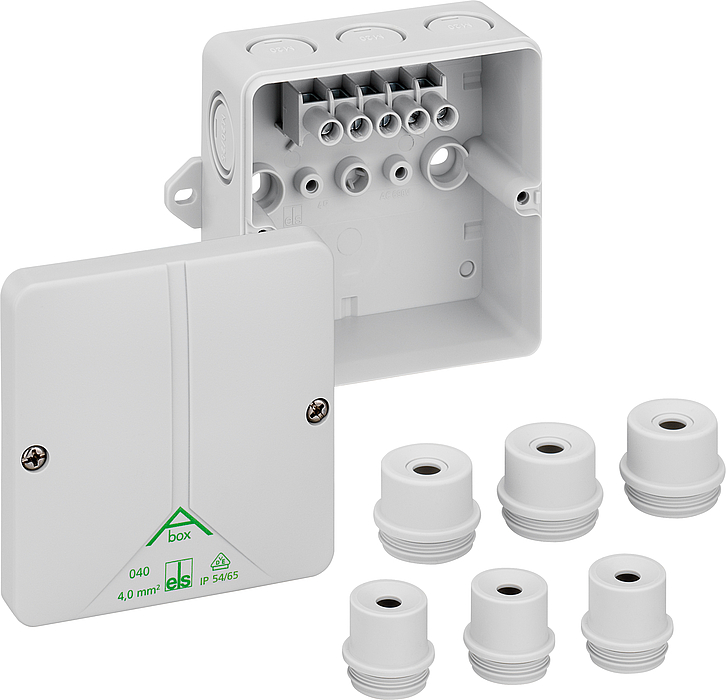

Skrzynka rozgałęźna
Numer produktu: 81240701 | Wymiary: 94 x 94 x 57 mm

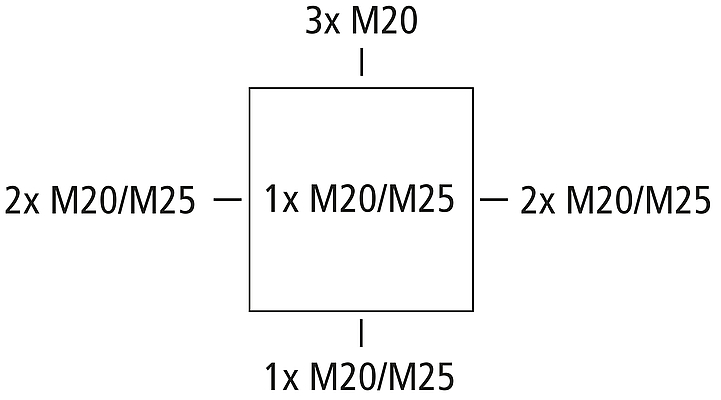

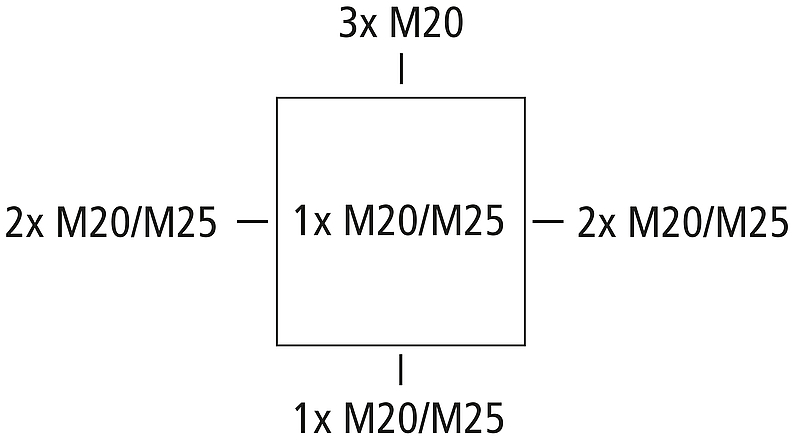

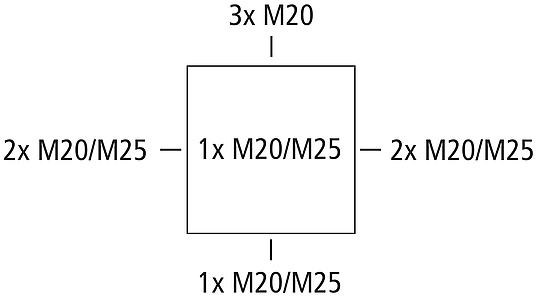

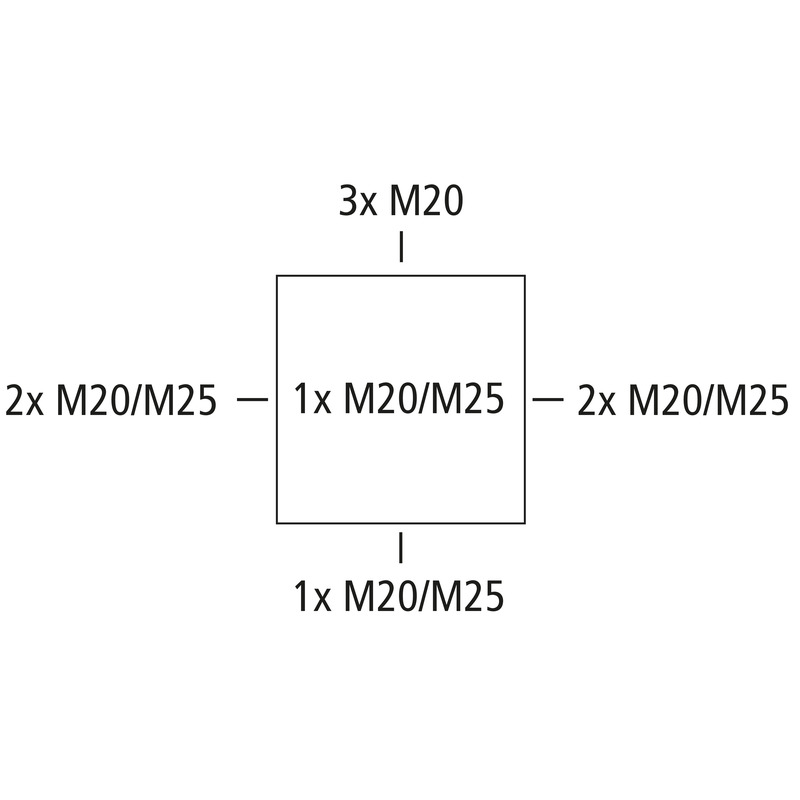

Skrzynka rozgałęźna, ze stopniem ochrony IP54/IP65, Przekrój znamionowy 4 mm², Ui=690 V AC, Certyfikowany zgodnie z VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Membrany wypychane, M20/M25, (1 Tylny, 8 Bok), Zewnętrzne punkty mocowania, do standardowych instalacji wewnętrznych
szary, z zaciskiem śrubowym, 5-bieg. - 2,5/4 mm² (4 x 1,5² / 4 x 2,5² / 4 x 4²)
Dołączone akcesoria:
3 wpusty montażowe IP54 M20, zakres uszczelnienia 8-13,5 mm, 3 wpusty montażowe IP54 M25 , zakres uszczelniania 9-18,5 mm
| Znamionowe napięcie izolacji AC | 690 V |
|---|---|
| maks. przekrój przewodu | 4 mm² |
| Stopień ochrony | II |
| Rodzaj ochrony | IP54/IP65 |
| UL Type Rating | b.d. |
| Kolor części dolnej | szary |
|---|---|
| Kolor części górnej | szary |
| Szerokość | 94 mm |
|---|---|
| Długość | 94 mm |
| Wysokość | 57 mm |
| Masa | 0.1481 kg |
| Odporność na promieniowanie UV | nie |
|---|---|
| bezhalogenowy | tak |
| Klasa reakcji na ogień zgodna z UL94 | HB |
| Wytrzymałość żarnika zgodna z EN 60695-2-11 | 650 °C |
| Rodzaj mocowania | Montaż ścienny/sufitowy |
|---|---|
| Wytrzymałość udarowa | IK07 |
| możliwość plombowania | tak |
| Moment obrotowy śruby pokrywy | 1 Nm |
| Zapięcie | Zewnętrzne punkty mocowania |
| maks. względna wilgotność powietrza 25°C | 95 % |
|---|---|
| maks. względna wilgotność powietrza 40°C | 50 % |
| Temperatura otoczenia min. | -25 °C |
| Temperatura otoczenia maks. | 40 °C |
| Temperatura otoczenia 24 h | 35 °C |
| Miejsce montażu | Obszar wewnętrzny |
| EAN | 4013902532391 |
|---|---|
| Packing Unit Code | C62 |
| ETIM Class | EC002600 |
| Numer taryfy celnej | 85369095 |
| Materiał części dolnej | Polistyren |
|---|---|
| Materiał części górnej | Polistyren |
| Materiał uszczelnienia | Elastomer termoplastyczny |
| Materiał śruby pokrywy | Stal nierdzewna V2A |
| Znak atestu | VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)) |
|---|
