Ten produkt jest przestarzały. wychodzi do 28.02.2025

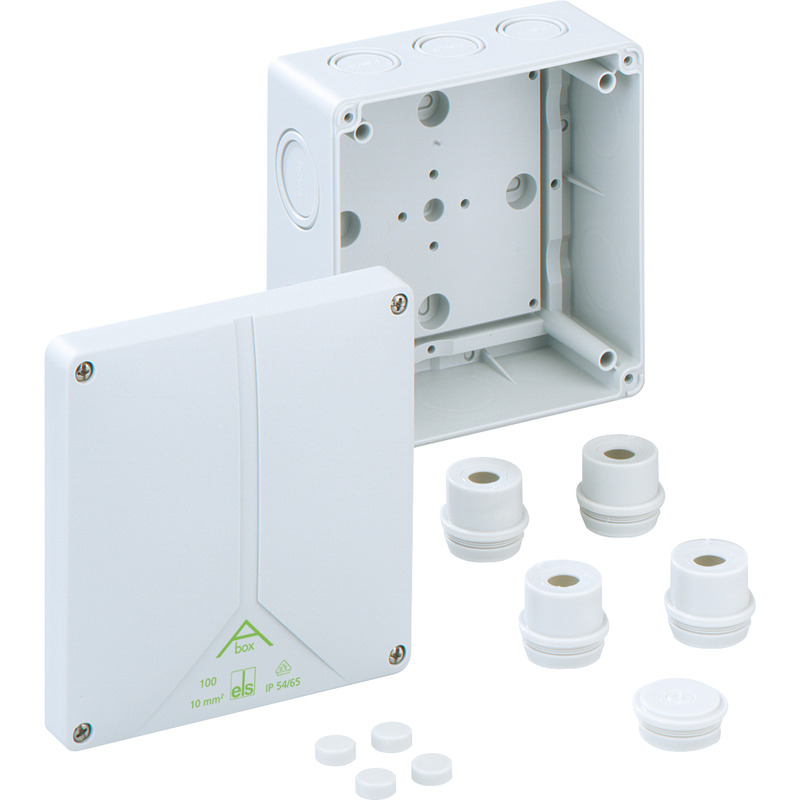

Do następcy produktu

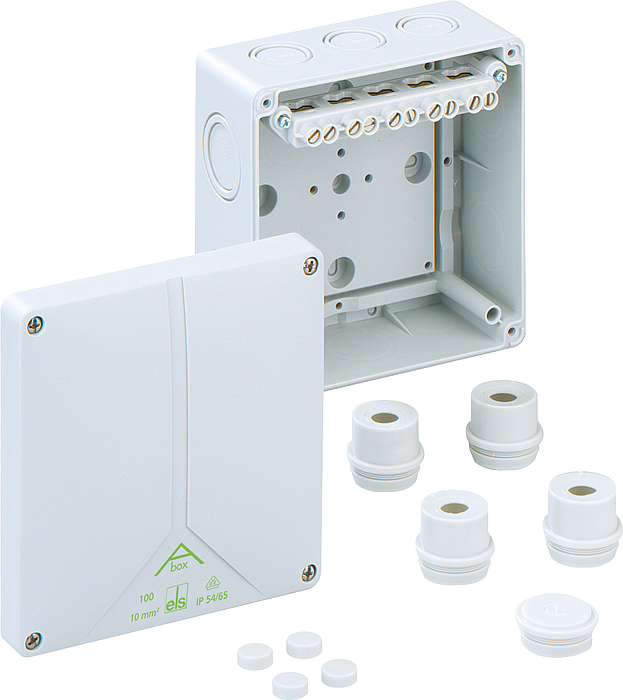

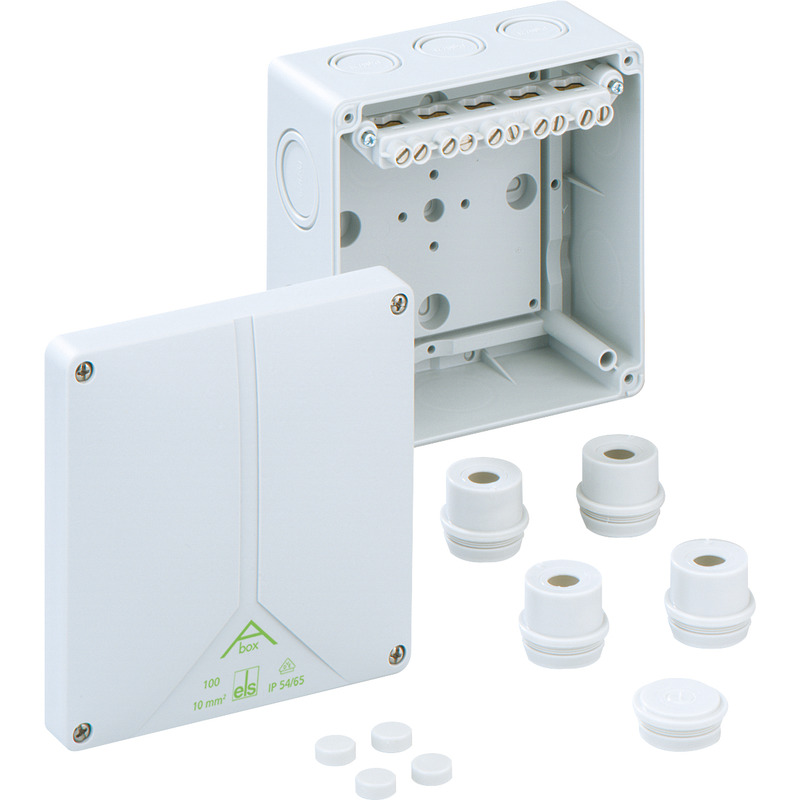

Abox 100-10² Abox 100-10²

Skrzynka rozgałęźna

Abox 100-10²

Numer produktu: 81041001 | Wymiary: 140 x 140 x 79 mm

Skrzynka rozgałęźna, ze stopniem ochrony IP54/IP65, Przekrój znamionowy 10 mm², Ui=690 V AC, Certyfikowany zgodnie z VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Membrany wypychane, M20/M25/M32, (2 Tylny, 10 Bok), Wewnętrzne punkty mocowania, do standardowych instalacji wewnętrznych

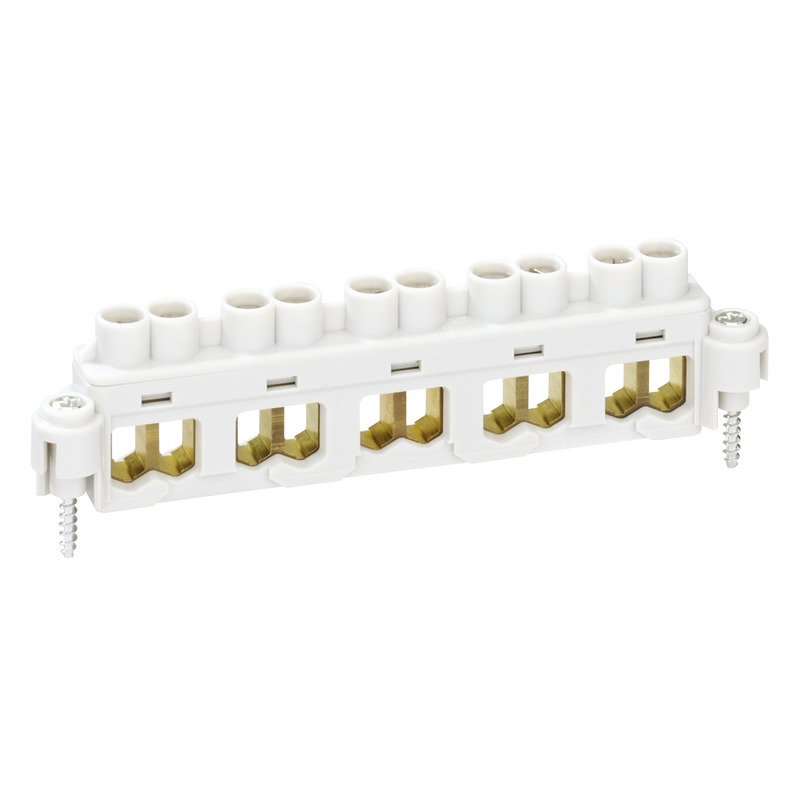

szary, z umieszczonym wysoko zaciskiem śrubowym, 5-bieg. - 10 mm² (4 x 4² / 4 x 6² / 4 x 10²)

Dołączone akcesoria:
4 Wpust montażowy IP54 M32 Zakres uszczelnienia 13 - 23 mm, 1 Zaślepki M32

właściwości elektryczne

Znamionowe napięcie izolacji AC 690 V
maks. przekrój przewodu 10 mm²
Stopień ochrony II
Rodzaj ochrony IP54/IP65
UL Type Rating b.d.

Kolory

Kolor części dolnej szary
Kolor części górnej szary

Wymiary

Szerokość 140 mm
Długość 140 mm
Wysokość 79 mm
Masa 0.3556 kg

Właściwości materiału

Odporność na promieniowanie UV nie
bezhalogenowy tak
Klasa reakcji na ogień zgodna z UL94 HB
Wytrzymałość żarnika zgodna z EN 60695-2-11 650 °C

właściwości mechaniczne

Rodzaj mocowania Montaż ścienny/sufitowy
Wytrzymałość udarowa IK07
możliwość plombowania tak
Moment obrotowy śruby pokrywy 1 Nm
Zapięcie Wewnętrzne punkty mocowania

Warunki otoczenia

maks. względna wilgotność powietrza 25°C 95 %
maks. względna wilgotność powietrza 40°C 50 %
Temperatura otoczenia min. -25 °C
Temperatura otoczenia maks. 40 °C
Temperatura otoczenia 24 h 35 °C
Miejsce montażu Obszar wewnętrzny

Sales Information

EAN 4013902110162
Packing Unit Code C62
ETIM Class EC002600
Numer taryfy celnej 85369095

Materiał

Materiał części dolnej Polistyren
Materiał części górnej Polistyren
Materiał śruby pokrywy Stal nierdzewna V2A

Certyfikaty

Znak atestu VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

Pobierz kartę katalogową

Pobierz kartę katalogową

Instrukcja montażu

Instrukcja montażu DE/EN/FR/ES pdf (1 MB)

Arkusz wymiarowy

Rysunek wymiarowy pdf (439 KB)
Rysunek wymiarowy dxf (4 MB)
Rysunek wymiarowy dwg (875 KB)
Rysunek wymiarowy jpg (2 MB)

Certyfikat

CE Deklaracja DE/EN/FR pdf (220 KB)
UKCA Deklaracja EN pdf (49 KB)
VDE Certyfikat DE/EN pdf (679 KB)
CE Deklaracja DE/EN/PL pdf (313 KB)

Akcesoria

Zestaw kombi - KS M20

Zestaw kombi KS M20

  • Wymiary : 100 x 40 x 30 mm
  • Numer produktu: 19202001

Długość gwintu 17 mm



Zestaw kombi, do łączenia obudów z wpustami metrycznymi, polistyren, szary, kompletny z nakrętką...



Listy zakupów
Detal
Zestaw kombi - KS M25

Zestaw kombi KS M25

  • Wymiary : 36 x 32 x 27 mm
  • Numer produktu: 19202501

Długość gwintu 19 mm



Zestaw kombi, do łączenia obudów z wpustami metrycznymi, polistyren, szary, kompletny z nakrętką...



Listy zakupów
Detal
Zestaw kombi - KS M25-gro

Zestaw kombi KS M25-gro

  • Wymiary : 36 x 32 x 22 mm
  • Numer produktu: 19202601

Długość gwintu 22 mm



Zestaw kombi, do łączenia obudów z wpustami metrycznymi, polistyren, szary, kompletny z nakrętką...



Listy zakupów
Detal
Zestaw kombi - KS M32

Zestaw kombi KS M32

  • Wymiary : 100 x 50 x 30 mm
  • Numer produktu: 19203201

Długość gwintu 20 mm



Zestaw kombi, do łączenia obudów z wpustami metrycznymi, polistyren, szary, kompletny z nakrętką...



Listy zakupów
Detal
Łącznik - KST M25-17

Łącznik KST M25-17

  • Wymiary : 29,5 x 29,5 x 17 mm
  • Numer produktu: 19302501

Długość 17 mm, do połączeń pionowych skrzynek rozdzielczych AK/AKi 03...



Łącznik kombi, do łączenia obudów, polistyren, szary, do ścian o grubości 1,5 - 4,0 mm



Listy zakupów
Detal
Łącznik - KST M25-33

Łącznik KST M25-33

  • Wymiary : 29,5 x 29,5 x 33 mm
  • Numer produktu: 19302601

Długość 33 mm, do połączeń pionowych skrzynek rozdzielczych AK 14-56,...



Łącznik kombi, do łączenia obudów, polistyren, szary, do ścian o grubości 1,5 - 4,0 mm



Listy zakupów
Detal
Łącznik - KST M32

Łącznik KST M32

  • Wymiary : 36,5 x 36,5 x 24,5 mm
  • Numer produktu: 19303201

Długość 25 mm, do połączeń pionowych i poziomych skrzynek...



Łącznik kombi, do łączenia obudów, polistyren, szary, do ścian o grubości 1,5 - 4,0 mm



Listy zakupów
Detal
Szyna znormalizowana - NS 35-106

Szyna znormalizowana NS 35-106

  • Wymiary : 35 x 106,0 x 7,5 mm
  • Numer produktu: 19810601

dla TK 1309, TK 1313 i Abox/Abox-i 100, długość 106 mm



Szyna znormalizowana wg DIN EN 60715, 35 x 7,5 mm, wraz ze śrubami mocującymi



Listy zakupów
Detal
Zaślepka uszczelniająca - WST M20

Zaślepka uszczelniająca WST M20

  • Wymiary : 24 x 24 x 20 mm
  • Numer produktu: 20342001

Zakres uszczelnienia 8 - 13,5 mm, Długość gwintu 12 mm



Zaślepka uszczelniająca, IP54, M_ x 1,5 mm zamkniętą membraną uszczelniającą, szara



Listy zakupów
Detal
Zaślepka uszczelniająca - WST M25

Zaślepka uszczelniająca WST M25

  • Wymiary : 29,5 x 29,5 x 22 mm
  • Numer produktu: 20342501

Zakres uszczelnienia 9 - 16 mm, Długość gwintu 12 mm



Zaślepka uszczelniająca, IP54, M_ x 1,5 mm zamkniętą membraną uszczelniającą, szara



Listy zakupów
Detal
Zaślepka uszczelniająca - WST M32

Zaślepka uszczelniająca WST M32

  • Wymiary : 37,5 x 37,5 x 25 mm
  • Numer produktu: 20343201

Zakres uszczelnienia 17 - 24 mm, Długość gwintu 14 mm



Zaślepka uszczelniająca, IP54, M_ x 1,5 mm zamkniętą membraną uszczelniającą, szara



Listy zakupów
Detal
Nypel uszczelniający - WNI M20

Nypel uszczelniający WNI M20

  • Wymiary : 24 x 24 x 20 mm
  • Numer produktu: 21342001

Zakres uszczelnienia 8 - 13,5 mm, Długość gwintu 12 mm



Nypel uszczelniający, IP54, M_ x 1,5 mm z otwartą membraną uszczelniającą, szary



Listy zakupów
Detal
Nypel uszczelniający - WNI M25

Nypel uszczelniający WNI M25

  • Wymiary : 29,5 x 29,5 x 22 mm
  • Numer produktu: 21342501

Zakres uszczelnienia 9 - 16 mm, Długość gwintu 12 mm



Nypel uszczelniający, IP54, M_ x 1,5 mm z otwartą membraną uszczelniającą, szary



Listy zakupów
Detal
Nypel uszczelniający - WNI M32

Nypel uszczelniający WNI M32

  • Wymiary : 37,5 x 37,5 x 25 mm
  • Numer produktu: 21343201

Zakres uszczelnienia 11 - 22 mm, Długość gwintu 14 mm



Nypel uszczelniający, IP54, M_ x 1,5 mm z otwartą membraną uszczelniającą, szary



Listy zakupów
Detal
Złączka stożkowa - SNI M20

Złączka stożkowa SNI M20

  • Wymiary : 25 x 25 x 17 mm
  • Numer produktu: 21642001

Zakres uszczelnienia 5 - 16 mm



Złączka stożkowa, IP55, z zamkniętą membraną uszczelniającą, odcinana na kilku poziomach, elastomer...



Listy zakupów
Detal
Złączka stożkowa - SNI M25

Złączka stożkowa SNI M25

  • Wymiary : 30 x 30 x 19 mm
  • Numer produktu: 21642501

Zakres uszczelnienia 5 - 21 mm



Złączka stożkowa, IP55, z zamkniętą membraną uszczelniającą, odcinana na kilku poziomach, elastomer...



Listy zakupów
Detal
Złączka stożkowa - SNI M32

Złączka stożkowa SNI M32

  • Wymiary : 37 x 37 x 20 mm
  • Numer produktu: 21643201

Zakres uszczelnienia 13 - 26,5 mm



Złączka stożkowa, IP55, z zamkniętą membraną uszczelniającą, odcinana na kilku poziomach, elastomer...



Listy zakupów
Detal
Złącze kablowe śrubowe - KVR M20-MGM

Złącze kablowe śrubowe KVR M20-MGM

  • Wymiary : 26,5 x 26,5 x 36 mm
  • Numer produktu: 22742001

Zakres uszczelnienia 6 - 12 mm, Długość gwintu 9 mm



Dławnica kablowa, IP68/IP69*, z odciążeniem naciągu, poliamid, M_ x 1,5 mm, z nakrętką...



Listy zakupów
Detal
Złącze kablowe śrubowe - KVR M20-GDB/MGM

Złącze kablowe śrubowe KVR M20-GDB/MGM

  • Wymiary : 30 x 30 x 37 mm
  • Numer produktu: 22742101

Zakres uszczelnienia 7 - 14 mm, Długość gwintu 9 mm



Dławnica kablowa, IP68/IP69*, z odciążeniem naciągu, poliamid, M_ x 1,5 mm, z nakrętką...



Listy zakupów
Detal
Złącze kablowe śrubowe - KVR M25-MGM

Złącze kablowe śrubowe KVR M25-MGM

  • Wymiary : 31,5 x 31,5 x 44 mm
  • Numer produktu: 22742501

Zakres uszczelnienia 9 - 16 mm, Długość gwintu 11 mm



Dławnica kablowa, IP68/IP69*, z odciążeniem naciągu, poliamid, M_ x 1,5 mm, z nakrętką...



Listy zakupów
Detal
Złącze kablowe śrubowe - KVR M32-MGM

Złącze kablowe śrubowe KVR M32-MGM

  • Wymiary : 40 x 40 x 50 mm
  • Numer produktu: 22743201

Zakres uszczelnienia 11 - 21 mm, Długość gwintu 11 mm



Dławnica kablowa, IP68/IP69*, z odciążeniem naciągu, poliamid, M_ x 1,5 mm, z nakrętką...



Listy zakupów
Detal
Wpusty montażowe - AST M20

Wpusty montażowe AST M20

  • Wymiary : 24,5 x 24,5 x 22,5 mm
  • Numer produktu: 23042001

Zakres uszczelnienia 8 - 13,5 mm



Wpust montażowy IP55, z otwartą membraną uszczelniającą, elastomer termoplastyczny (TPE), dla...



Listy zakupów
Detal
Wpusty montażowe - AST M25

Wpusty montażowe AST M25

  • Wymiary : 29,5 x 29,5 x 22,6 mm
  • Numer produktu: 23042501

Zakres uszczelnienia 9 - 18,5 mm



Wpust montażowy IP55, z otwartą membraną uszczelniającą, elastomer termoplastyczny (TPE), dla...



Listy zakupów
Detal
Wpusty montażowe - AST M32

Wpusty montażowe AST M32

  • Wymiary : 35,5 x 35,5 x 25,1 mm
  • Numer produktu: 23043201

Zakres uszczelnienia 13 - 23 mm



Wpust montażowy IP55, z otwartą membraną uszczelniającą, elastomer termoplastyczny (TPE), dla...



Listy zakupów
Detal
Zaślepki - VST M20

Zaślepki VST M20

  • Wymiary : 24,5 x 24,5 x 13,5 mm
  • Numer produktu: 23142001

Zakres uszczelnienia 8 - 13,5 mm



Zaślepka, IP55, z zamkniętą membraną uszczelniającą, elastomer termoplastyczny (TPE), dla grubości...



Listy zakupów
Detal
Zaślepki - VST M25

Zaślepki VST M25

  • Wymiary : 29,5 x 29,5 x 14,1 mm
  • Numer produktu: 23142501

Zakres uszczelnienia 9 - 16 mm



Zaślepka, IP55, z zamkniętą membraną uszczelniającą, elastomer termoplastyczny (TPE), dla grubości...



Listy zakupów
Detal
Zaślepki - VST M32

Zaślepki VST M32

  • Wymiary : 36,5 x 36,5 x 14,1 mm
  • Numer produktu: 23143201

Zakres uszczelnienia 13 - 23 mm



Zaślepka, IP55, z zamkniętą membraną uszczelniającą, elastomer termoplastyczny (TPE), dla grubości...



Listy zakupów
Detal
Podwójne wpusty membranowe - DMS M20/w

Podwójne wpusty membranowe DMS M20/w

  • Wymiary : 25,2 x 25,2 x 13,4 mm
  • Numer produktu: 26012001

Zakres uszczelnienia 7 - 13 mm



Podwójny wpust membranowy, IP66, z dwiema membranami uszczelniającymi, zamknięty, elastomer...



Listy zakupów
Detal
Podwójne wpusty membranowe - DMS M25/w

Podwójne wpusty membranowe DMS M25/w

  • Wymiary : 29,7 x 29,7 x 13,6 mm
  • Numer produktu: 26012501

Zakres uszczelnienia 9 - 17 mm



Podwójny wpust membranowy, IP66, z dwiema membranami uszczelniającymi, zamknięty, elastomer...



Listy zakupów
Detal
Podwójne wpusty membranowe - DMS M20

Podwójne wpusty membranowe DMS M20

  • Wymiary : 25,2 x 25,2 x 13,4 mm
  • Numer produktu: 26042001

Zakres uszczelnienia 7 - 13 mm



Podwójny wpust membranowy, IP66, z dwiema membranami uszczelniającymi, zamknięty, elastomer...



Listy zakupów
Detal
Podwójne wpusty membranowe - DMS M25

Podwójne wpusty membranowe DMS M25

  • Wymiary : 29,7 x 29,7 x 13,6 mm
  • Numer produktu: 26042501

Zakres uszczelnienia 9 - 17 mm



Podwójny wpust membranowy, IP66, z dwiema membranami uszczelniającymi, zamknięty, elastomer...



Listy zakupów
Detal
Podwójne wpusty membranowe - DMS M32

Podwójne wpusty membranowe DMS M32

  • Wymiary : 36,7 x 36,7 x 14,7 mm
  • Numer produktu: 26043201

Zakres uszczelnienia 13 - 21 mm



Podwójny wpust membranowy, IP66, z dwiema membranami uszczelniającymi, zamknięty, elastomer...



Listy zakupów
Detal
Podwójne wpusty membranowe - DMS M32/4

Podwójne wpusty membranowe DMS M32/4

  • Wymiary : 36,7 x 12,9 x 36,7 mm
  • Numer produktu: 26043301

Zakres uszczelnienia 3,5 - 6 mm na każdy wpust



Podwójny wpust membranowy, IP66, z dwiema membranami uszczelniającymi, zamknięty, maks. cztery...



Listy zakupów
Detal
Podwójne wpusty membranowe - DMS M40

Podwójne wpusty membranowe DMS M40

  • Wymiary : 46,5 x 46,5 x 18,6 mm
  • Numer produktu: 26044001

Zakres uszczelnienia 17 - 28 mm



Podwójny wpust membranowy, IP66, z dwiema membranami uszczelniającymi, zamknięty, elastomer...



Listy zakupów
Detal
Króciec napowietrzający - BST M20/sw

Króciec napowietrzający BST M20/sw

  • Wymiary : 25,2 x 11,9 x 25,2 mm
  • Numer produktu: 26202001

czarny



Zaślepka wentylacyjna IP44 z uszczelką labiryntową w celu redukcji powstawania kondensatu w...



Listy zakupów
Detal
Króciec napowietrzający - BST M20

Króciec napowietrzający BST M20

  • Wymiary : 25,22 x 11,9 x 25,2 mm
  • Numer produktu: 26242001

szary



Zaślepka wentylacyjna IP44 z uszczelką labiryntową w celu redukcji powstawania kondensatu w...



Listy zakupów
Detal
Króciec rurowy - RST M20

Króciec rurowy RST M20

  • Wymiary : 29 x 26 x 38 mm
  • Numer produktu: 28842001

dla rur o średnicy zewnętrznej 20 mm



Króciec rurowy do mocowania rur gładkich, z nakrętką zabezpieczającą, polistyren, szary



Listy zakupów
Detal
Listwa zaciskowa - Abox 100 KLS-10²

Listwa zaciskowa Abox 100 KLS-10²

  • Wymiary : 35,7 x 241,4 x 13 mm
  • Numer produktu: 84001001

5-bieg. – 10 mm²



Zacisk połączeniowy wg DIN EN 60998 (VDE 0613), Ui=690V



Listy zakupów
Detal
Ten artykuł jest zarchiwizowany!
Zestaw do plombowania - Abox PST

Zestaw do plombowania Abox PST

  • Wymiary : 10 x 25 x 12,5 mm
  • Numer produktu: 89001001

do puszek łączeniowych Abox/Abox-i 025 do 100, (od Abox/Abox-i 160...



Zestaw do plombowania



Listy zakupów
Detal
Ten artykuł jest zarchiwizowany!

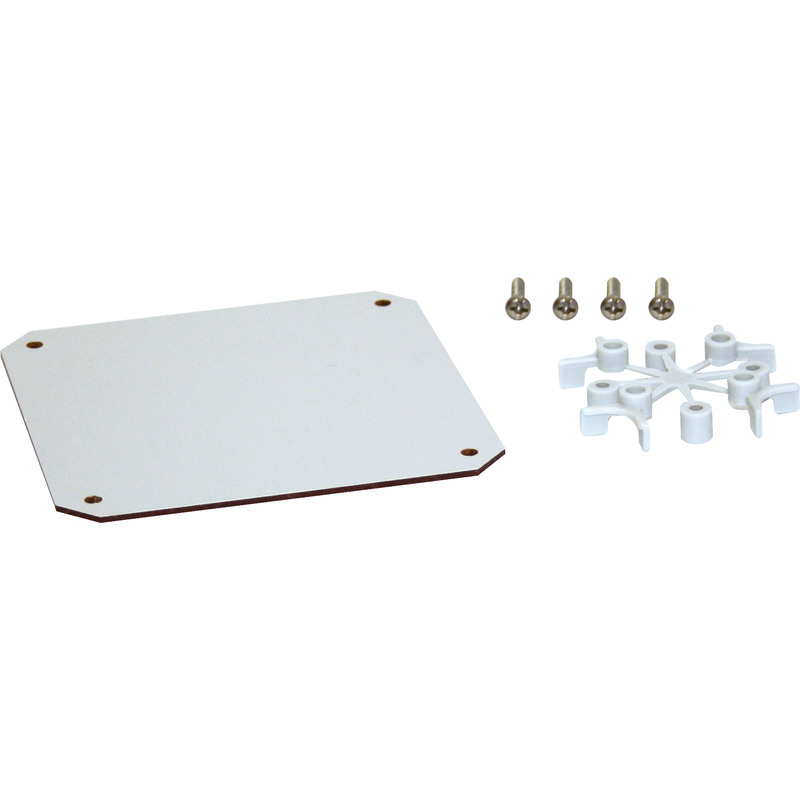

Płyta montażowa - Abox 100 MPI

Płyta montażowa Abox 100 MPI

  • Wymiary : 109 x 109 x 2,5 mm
  • Numer produktu: 89501001

do Abox/Abox-i 100



Płyta montażowa z materiału izolacyjnego laminowanego melaminą, grubość 2,5 mm, szara, wraz ze...



Listy zakupów
Detal

Dane CAD

Dane CAD Pobierz dane CAD-3D

Twoja prośba

Twoja informacja
Dane firmy
Format CAD

Teksty specyfikaci

Podobne produkty

Twoja bezpośrednia linia do naszych ekspertów

Masz pytania dotyczące produktu i chcesz uzyskać poradę?
Tutaj możesz bezpośrednio zostawić nam wiadomość, która odnosi się do produktu.

Napisać wiadomość
Dodaj produkt do list zakupów

Istniejące listy zakupów

Nowa lista zakupów

zorganizować listy zakupów
