Ten produkt jest przestarzały. wychodzi do 28.02.2025
Do następcy produktu

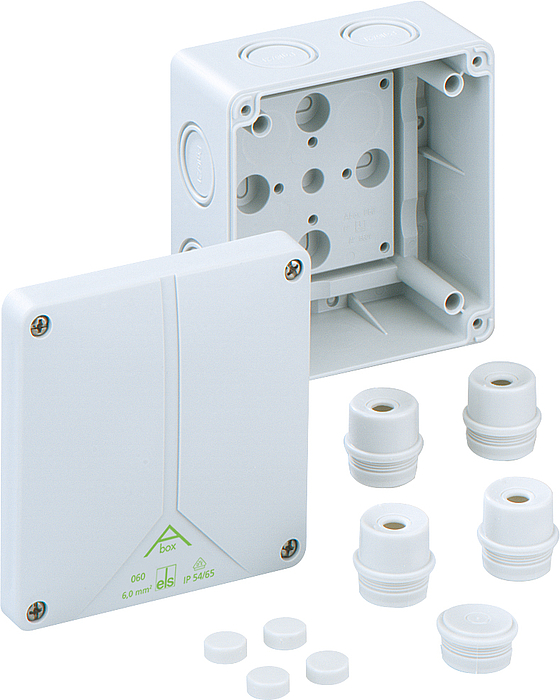

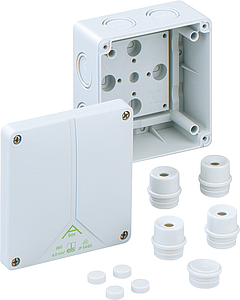

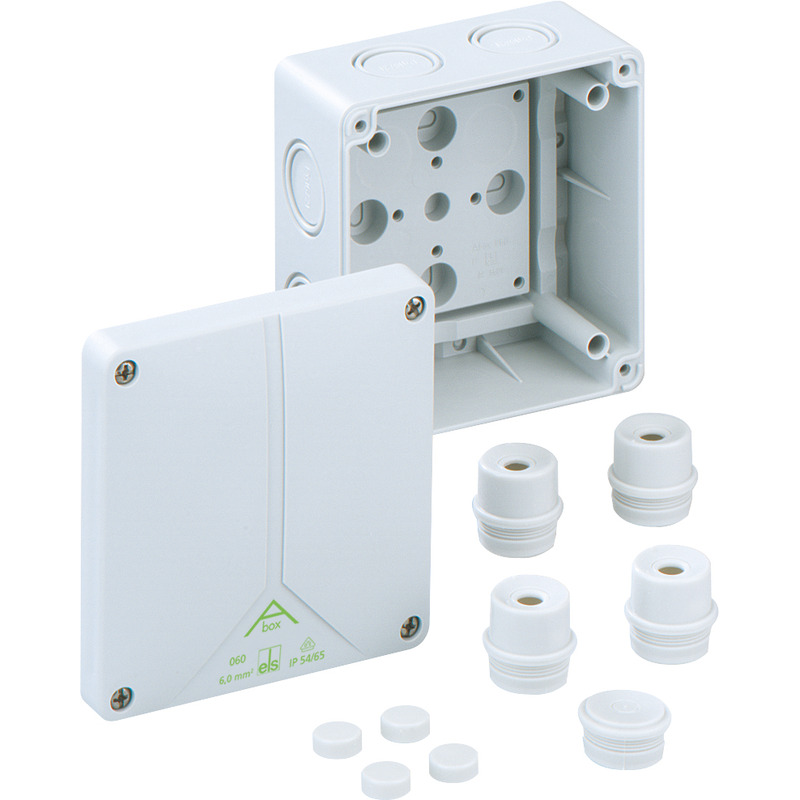

Abox 060-L Abox 060-L

Skrzynka rozgałęźna

Abox 060-L

Numer produktu: 80690701 | Wymiary: 110 x 110 x 67 mm

Skrzynka rozgałęźna, ze stopniem ochrony IP54/IP65, Przekrój znamionowy 6 mm², Ui=690 V AC, Certyfikowany zgodnie z VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Membrany wypychane, M20/M25, (2 Tylny, 7 Bok), Wewnętrzne punkty mocowania, do standardowych instalacji wewnętrznych

szary, bez zacisków

Dołączone akcesoria:
4 Wpust montażowy IP54 M25 Zakres uszczelnienia 9 - 18,5 mm, 1 Zaślepki M25

właściwości elektryczne

Znamionowe napięcie izolacji AC 690 V
maks. przekrój przewodu 6 mm²
Stopień ochrony II
Rodzaj ochrony IP54/IP65
UL Type Rating b.d.

Kolory

Kolor części dolnej szary
Kolor części górnej szary

Wymiary

Szerokość 110 mm
Długość 110 mm
Wysokość 67 mm
Masa 0.185 kg

Właściwości materiału

Odporność na promieniowanie UV nie
bezhalogenowy tak
Klasa reakcji na ogień zgodna z UL94 HB
Wytrzymałość żarnika zgodna z EN 60695-2-11 650 °C

właściwości mechaniczne

Rodzaj mocowania Montaż ścienny/sufitowy
Wytrzymałość udarowa IK07
możliwość plombowania tak
Moment obrotowy śruby pokrywy 1 Nm
Zapięcie Wewnętrzne punkty mocowania

Warunki otoczenia

maks. względna wilgotność powietrza 25°C 95 %
maks. względna wilgotność powietrza 40°C 50 %
Temperatura otoczenia min. -25 °C
Temperatura otoczenia maks. 40 °C
Temperatura otoczenia 24 h 35 °C
Miejsce montażu Obszar wewnętrzny

Sales Information

EAN 4013902110193
Packing Unit Code C62
ETIM Class EC002600
Numer taryfy celnej 85389099

Materiał

Materiał części dolnej Polistyren
Materiał części górnej Polistyren
Materiał śruby pokrywy Stal nierdzewna V2A

Certyfikaty

Znak atestu VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

Pobierz kartę katalogową

Pobierz kartę katalogową

Instrukcja montażu

Instrukcja montażu DE/EN/FR/ES pdf (1 MB)

Arkusz wymiarowy

Rysunek wymiarowy pdf (369 KB)
Rysunek wymiarowy dxf (4 MB)
Rysunek wymiarowy dwg (748 KB)
Rysunek wymiarowy jpg (1 MB)

Certyfikat

VDE Certyfikat DE/EN pdf (679 KB)
CE Deklaracja DE/EN/FR pdf (220 KB)
CE Deklaracja DE/EN/PL pdf (313 KB)
UKCA Deklaracja EN pdf (49 KB)

Akcesoria

Zestaw kombi - KS M20

Zestaw kombi KS M20

  • Wymiary : 100 x 40 x 30 mm
  • Numer produktu: 19202001

Długość gwintu 17 mm



Zestaw kombi, do łączenia obudów z wpustami metrycznymi, polistyren, szary, kompletny z nakrętką...



Listy zakupów
Detal
Zestaw kombi - KS M25

Zestaw kombi KS M25

  • Wymiary : 36 x 32 x 27 mm
  • Numer produktu: 19202501

Długość gwintu 19 mm



Zestaw kombi, do łączenia obudów z wpustami metrycznymi, polistyren, szary, kompletny z nakrętką...



Listy zakupów
Detal
Zestaw kombi - KS M25-gro

Zestaw kombi KS M25-gro

  • Wymiary : 36 x 32 x 22 mm
  • Numer produktu: 19202601

Długość gwintu 22 mm



Zestaw kombi, do łączenia obudów z wpustami metrycznymi, polistyren, szary, kompletny z nakrętką...



Listy zakupów
Detal
Szyna znormalizowana - NS 35-81

Szyna znormalizowana NS 35-81

  • Wymiary : 35 x 81,0 x 7,5 mm
  • Numer produktu: 19808101

dla K 1111, TK 1309, TK 1313, TK 1809, TK 1811 i Abox/Abox-i 060,...



Szyna znormalizowana wg DIN EN 60715, 35 x 7,5 mm, wraz ze śrubami mocującymi



Listy zakupów
Detal
Zaślepka uszczelniająca - WST M20

Zaślepka uszczelniająca WST M20

  • Wymiary : 24 x 24 x 20 mm
  • Numer produktu: 20342001

Zakres uszczelnienia 8 - 13,5 mm, Długość gwintu 12 mm



Zaślepka uszczelniająca, IP54, M_ x 1,5 mm zamkniętą membraną uszczelniającą, szara



Listy zakupów
Detal
Zaślepka uszczelniająca - WST M25

Zaślepka uszczelniająca WST M25

  • Wymiary : 29,5 x 29,5 x 22 mm
  • Numer produktu: 20342501

Zakres uszczelnienia 9 - 16 mm, Długość gwintu 12 mm



Zaślepka uszczelniająca, IP54, M_ x 1,5 mm zamkniętą membraną uszczelniającą, szara



Listy zakupów
Detal
Nakrętka zabezpieczająca - GMU PA M20

Nakrętka zabezpieczająca GMU PA M20

  • Wymiary : 29 x 29 x 6 mm
  • Numer produktu: 20842001

Gwint M20x1,5



Nakrętka zabezpieczająca do metrycznych przepustów kablowych elastycznych i złącz kablowych...



Listy zakupów
Detal

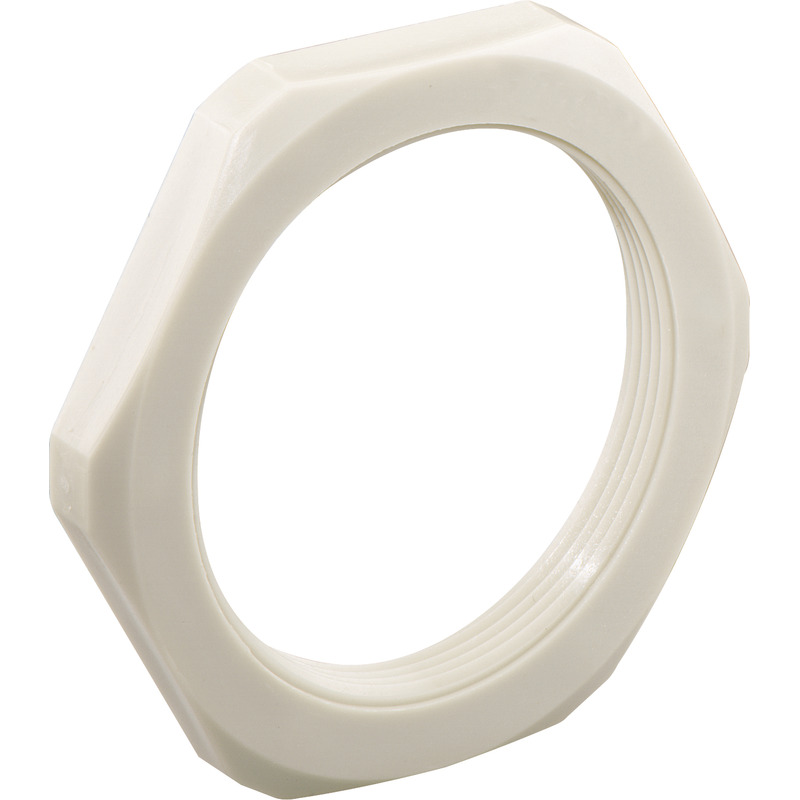

Nakrętka zabezpieczająca - GMU PA M25

Nakrętka zabezpieczająca GMU PA M25

  • Wymiary : 36 x 36 x 6 mm
  • Numer produktu: 20842501

Gwint M25x1,5



Nakrętka zabezpieczająca do metrycznych przepustów kablowych elastycznych i złącz kablowych...



Listy zakupów
Detal
Nypel uszczelniający - WNI M20

Nypel uszczelniający WNI M20

  • Wymiary : 24 x 24 x 20 mm
  • Numer produktu: 21342001

Zakres uszczelnienia 8 - 13,5 mm, Długość gwintu 12 mm



Nypel uszczelniający, IP54, M_ x 1,5 mm z otwartą membraną uszczelniającą, szary



Listy zakupów
Detal
Nypel uszczelniający - WNI M25

Nypel uszczelniający WNI M25

  • Wymiary : 29,5 x 29,5 x 22 mm
  • Numer produktu: 21342501

Zakres uszczelnienia 9 - 16 mm, Długość gwintu 12 mm



Nypel uszczelniający, IP54, M_ x 1,5 mm z otwartą membraną uszczelniającą, szary



Listy zakupów
Detal
Złączka stożkowa - SNI M20

Złączka stożkowa SNI M20

  • Wymiary : 25 x 25 x 17 mm
  • Numer produktu: 21642001

Zakres uszczelnienia 5 - 16 mm



Złączka stożkowa, IP55, z zamkniętą membraną uszczelniającą, odcinana na kilku poziomach, elastomer...



Listy zakupów
Detal

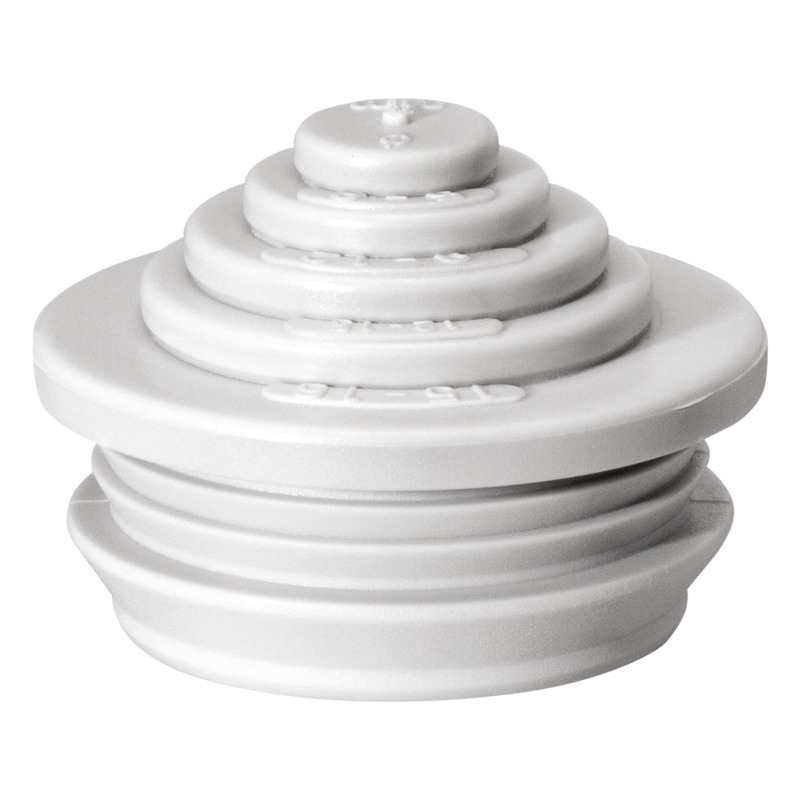

Złączka stożkowa - SNI M25

Złączka stożkowa SNI M25

  • Wymiary : 30 x 30 x 19 mm
  • Numer produktu: 21642501

Zakres uszczelnienia 5 - 21 mm



Złączka stożkowa, IP55, z zamkniętą membraną uszczelniającą, odcinana na kilku poziomach, elastomer...



Listy zakupów
Detal
Złącze kablowe śrubowe - KVR M20-MGM

Złącze kablowe śrubowe KVR M20-MGM

  • Wymiary : 26,5 x 26,5 x 36 mm
  • Numer produktu: 22742001

Zakres uszczelnienia 6 - 12 mm, Długość gwintu 9 mm



Dławnica kablowa, IP68/IP69*, z odciążeniem naciągu, poliamid, M_ x 1,5 mm, z nakrętką...



Listy zakupów
Detal
Złącze kablowe śrubowe - KVR M20-GDB/MGM

Złącze kablowe śrubowe KVR M20-GDB/MGM

  • Wymiary : 30 x 30 x 37 mm
  • Numer produktu: 22742101

Zakres uszczelnienia 7 - 14 mm, Długość gwintu 9 mm



Dławnica kablowa, IP68/IP69*, z odciążeniem naciągu, poliamid, M_ x 1,5 mm, z nakrętką...



Listy zakupów
Detal
Złącze kablowe śrubowe - KVR M25-MGM

Złącze kablowe śrubowe KVR M25-MGM

  • Wymiary : 31,5 x 31,5 x 44 mm
  • Numer produktu: 22742501

Zakres uszczelnienia 9 - 16 mm, Długość gwintu 11 mm



Dławnica kablowa, IP68/IP69*, z odciążeniem naciągu, poliamid, M_ x 1,5 mm, z nakrętką...



Listy zakupów
Detal
Wpusty montażowe - AST M20

Wpusty montażowe AST M20

  • Wymiary : 24,5 x 24,5 x 22,5 mm
  • Numer produktu: 23042001

Zakres uszczelnienia 8 - 13,5 mm



Wpust montażowy IP55, z otwartą membraną uszczelniającą, elastomer termoplastyczny (TPE), dla...



Listy zakupów
Detal
Wpusty montażowe - AST M25

Wpusty montażowe AST M25

  • Wymiary : 29,5 x 29,5 x 22,6 mm
  • Numer produktu: 23042501

Zakres uszczelnienia 9 - 18,5 mm



Wpust montażowy IP55, z otwartą membraną uszczelniającą, elastomer termoplastyczny (TPE), dla...



Listy zakupów
Detal
Zaślepki - VST M20

Zaślepki VST M20

  • Wymiary : 24,5 x 24,5 x 13,5 mm
  • Numer produktu: 23142001

Zakres uszczelnienia 8 - 13,5 mm



Zaślepka, IP55, z zamkniętą membraną uszczelniającą, elastomer termoplastyczny (TPE), dla grubości...



Listy zakupów
Detal
Zaślepki - VST M25

Zaślepki VST M25

  • Wymiary : 29,5 x 29,5 x 14,1 mm
  • Numer produktu: 23142501

Zakres uszczelnienia 9 - 16 mm



Zaślepka, IP55, z zamkniętą membraną uszczelniającą, elastomer termoplastyczny (TPE), dla grubości...



Listy zakupów
Detal
Podwójne wpusty membranowe - DMS M20/sw

Podwójne wpusty membranowe DMS M20/sw

  • Wymiary : 25,2 x 25,2 x 13,4 mm
  • Numer produktu: 26002001

Zakres uszczelnienia 7 - 13 mm



Podwójny wpust membranowy, IP66, z dwiema membranami uszczelniającymi, zamknięty, elastomer...



Listy zakupów
Detal
Podwójne wpusty membranowe - DMS M20/w

Podwójne wpusty membranowe DMS M20/w

  • Wymiary : 25,2 x 25,2 x 13,4 mm
  • Numer produktu: 26012001

Zakres uszczelnienia 7 - 13 mm



Podwójny wpust membranowy, IP66, z dwiema membranami uszczelniającymi, zamknięty, elastomer...



Listy zakupów
Detal
Podwójne wpusty membranowe - DMS M25/w

Podwójne wpusty membranowe DMS M25/w

  • Wymiary : 29,7 x 29,7 x 13,6 mm
  • Numer produktu: 26012501

Zakres uszczelnienia 9 - 17 mm



Podwójny wpust membranowy, IP66, z dwiema membranami uszczelniającymi, zamknięty, elastomer...



Listy zakupów
Detal
Podwójne wpusty membranowe - DMS M20

Podwójne wpusty membranowe DMS M20

  • Wymiary : 25,2 x 25,2 x 13,4 mm
  • Numer produktu: 26042001

Zakres uszczelnienia 7 - 13 mm



Podwójny wpust membranowy, IP66, z dwiema membranami uszczelniającymi, zamknięty, elastomer...



Listy zakupów
Detal
Podwójne wpusty membranowe - DMS M25

Podwójne wpusty membranowe DMS M25

  • Wymiary : 29,7 x 29,7 x 13,6 mm
  • Numer produktu: 26042501

Zakres uszczelnienia 9 - 17 mm



Podwójny wpust membranowy, IP66, z dwiema membranami uszczelniającymi, zamknięty, elastomer...



Listy zakupów
Detal
Króciec napowietrzający - BST M20/sw

Króciec napowietrzający BST M20/sw

  • Wymiary : 25,2 x 11,9 x 25,2 mm
  • Numer produktu: 26202001

czarny



Zaślepka wentylacyjna IP44 z uszczelką labiryntową w celu redukcji powstawania kondensatu w...



Listy zakupów
Detal
Króciec napowietrzający - BST M20

Króciec napowietrzający BST M20

  • Wymiary : 25,22 x 11,9 x 25,2 mm
  • Numer produktu: 26242001

szary



Zaślepka wentylacyjna IP44 z uszczelką labiryntową w celu redukcji powstawania kondensatu w...



Listy zakupów
Detal
Króciec rurowy - RST M20

Króciec rurowy RST M20

  • Wymiary : 29 x 26 x 38 mm
  • Numer produktu: 28842001

dla rur o średnicy zewnętrznej 20 mm



Króciec rurowy do mocowania rur gładkich, z nakrętką zabezpieczającą, polistyren, szary



Listy zakupów
Detal

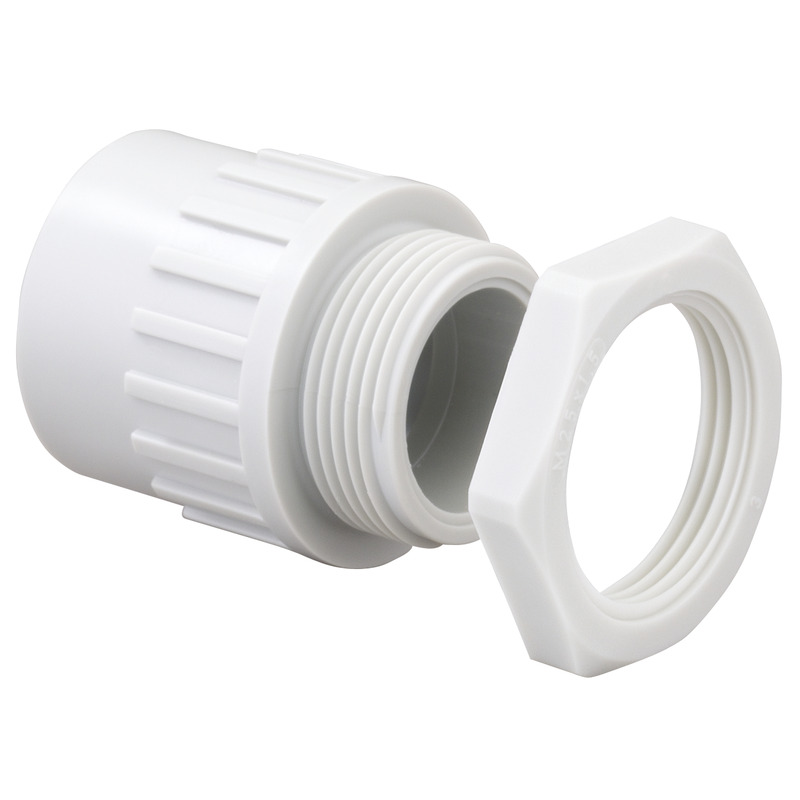

Króciec rurowy - RST M25

Króciec rurowy RST M25

  • Wymiary : 36 x 32 x 38 mm
  • Numer produktu: 28842501

dla rur o średnicy zewnętrznej 25 mm



Króciec rurowy do mocowania rur gładkich, z nakrętką zabezpieczającą, polistyren, szary



Listy zakupów
Detal

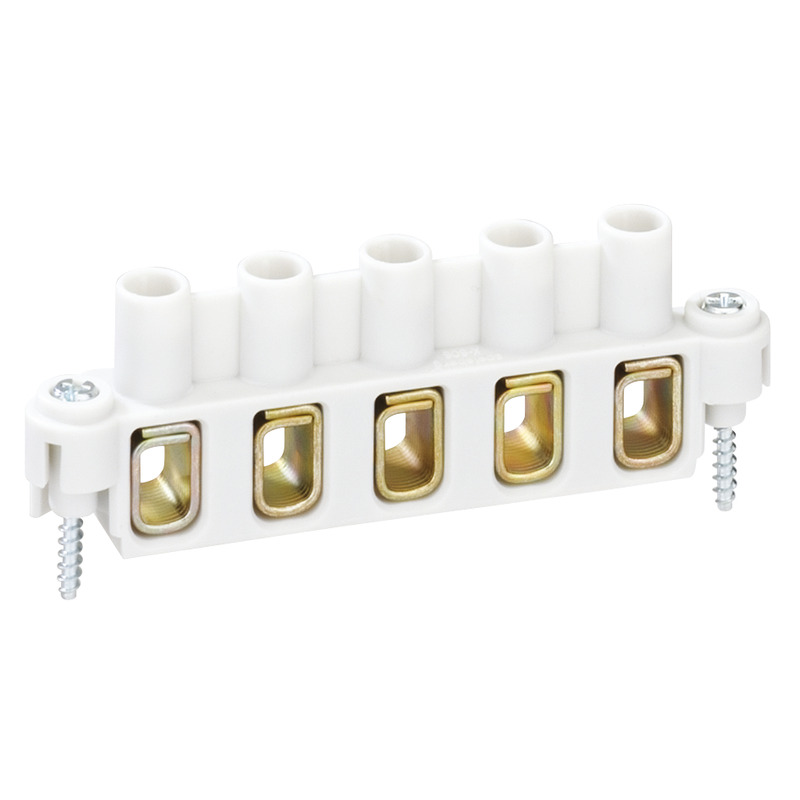

Listwa zaciskowa - Abox 060 KLS-6²

Listwa zaciskowa Abox 060 KLS-6²

  • Wymiary : 46,6 x 17,8 x 31,5 mm
  • Numer produktu: 84000601

5-bieg. – 6 mm²



Zacisk połączeniowy wg DIN EN 60998 (VDE 0613), Ui=690V



Listy zakupów
Detal
Ten artykuł jest zarchiwizowany!
Zestaw do plombowania - Abox PST

Zestaw do plombowania Abox PST

  • Wymiary : 10 x 25 x 12,5 mm
  • Numer produktu: 89001001

do puszek łączeniowych Abox/Abox-i 025 do 100, (od Abox/Abox-i 160...



Zestaw do plombowania



Listy zakupów
Detal
Ten artykuł jest zarchiwizowany!

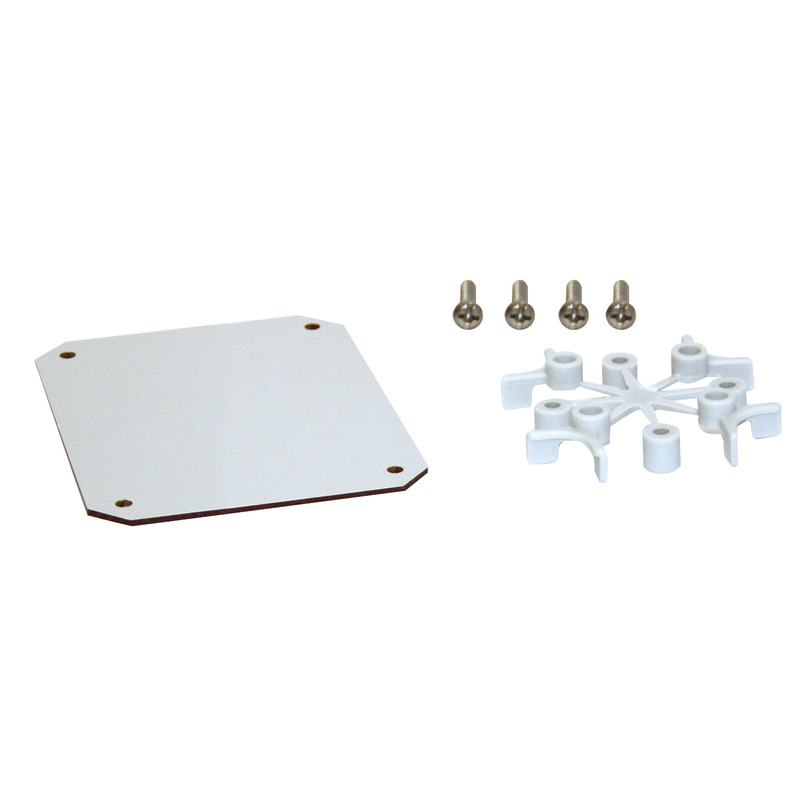

Płyta montażowa - Abox 060 MPI

Płyta montażowa Abox 060 MPI

  • Wymiary : 83 x 83 x 2,5 mm
  • Numer produktu: 89500601

do Abox/Abox-i 060



Płyta montażowa z materiału izolacyjnego laminowanego melaminą, grubość 2,5 mm, szara, wraz ze...



Listy zakupów
Detal
