Ten produkt jest przestarzały. wychodzi do 28.02.2025
Do następcy produktu

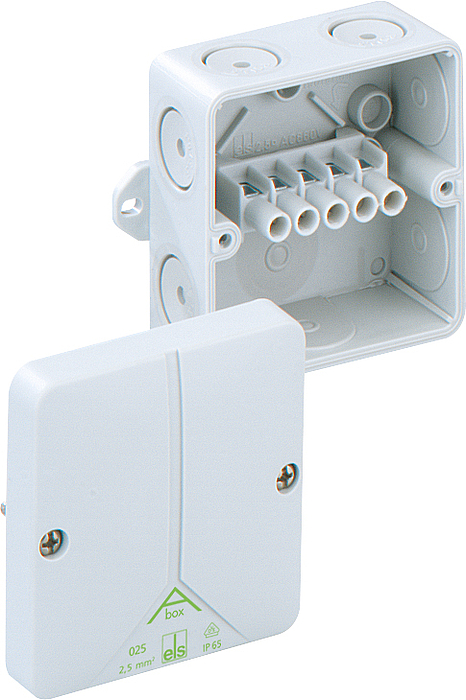

Abox 025 AB-2,5² Abox 025 AB-2,5²

Skrzynka rozgałęźna

Abox 025 AB-2,5²

Numer produktu: 80340701 | Wymiary: 80 x 80 x 52 mm

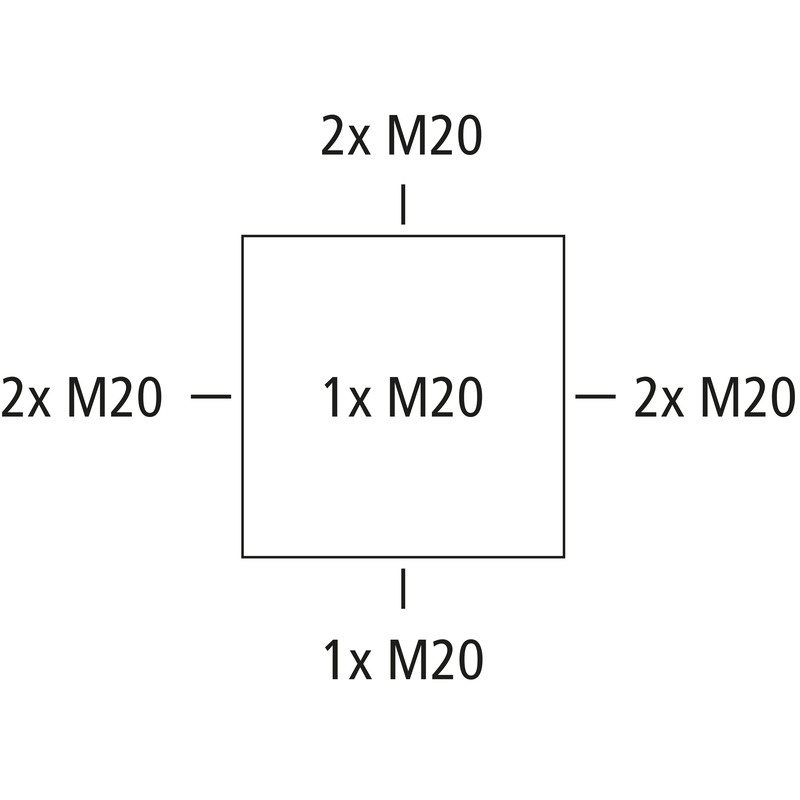

Skrzynka rozgałęźna, ze stopniem ochrony IP65, Przekrój znamionowy 2,5 mm², Ui=690 V AC, Certyfikowany zgodnie z VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Samo-uszczelniające, miękkie membrany wpustowe, M20, Zakres uszczelnienia 2 - 16 mm, (1 Tylny, 7 Bok), Zewnętrzne punkty mocowania, do standardowych instalacji wewnętrznych

szary, In=24 Amper, z zaciskiem śrubowym, 5-bieg. - 2,5 mm² (4 x 1,5² / 4 x 2,5²)

właściwości elektryczne

Znamionowe napięcie izolacji AC 690 V
maks. przekrój przewodu 2,5 mm²
Stopień ochrony II
Rodzaj ochrony IP65
UL Type Rating b.d.

Kolory

Kolor części dolnej szary
Kolor części górnej szary

Wymiary

Szerokość 80 mm
Długość 80 mm
Wysokość 52 mm
Masa 0.1031 kg

Właściwości materiału

Odporność na promieniowanie UV nie
bezhalogenowy tak
Klasa reakcji na ogień zgodna z UL94 HB
Wytrzymałość żarnika zgodna z EN 60695-2-11 650 °C

właściwości mechaniczne

dla zakresu uszczelnienia min. 2 mm
dla zakresu uszczelnienia maks. 16 mm
Rodzaj mocowania Montaż ścienny/sufitowy
Wytrzymałość udarowa IK07
możliwość plombowania tak
Moment obrotowy śruby pokrywy 1 Nm
Zapięcie Zewnętrzne punkty mocowania

Warunki otoczenia

maks. względna wilgotność powietrza 25°C 95 %
maks. względna wilgotność powietrza 40°C 50 %
Temperatura otoczenia min. -25 °C
Temperatura otoczenia maks. 40 °C
Temperatura otoczenia 24 h 35 °C
Miejsce montażu Obszar wewnętrzny

Sales Information

EAN 4013902110025
Packing Unit Code C62
ETIM Class EC002600
Numer taryfy celnej 85369095

Materiał

Materiał części dolnej Polistyren
Materiał części górnej Polistyren
Materiał śruby pokrywy Stal nierdzewna V2A

Certyfikaty

Znak atestu VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
