Abzweigkasten Abox-i SLK-2,5² (49680201) Abox (do 2024 r.): Spelsberg
Ten artykuł jest zarchiwizowany!

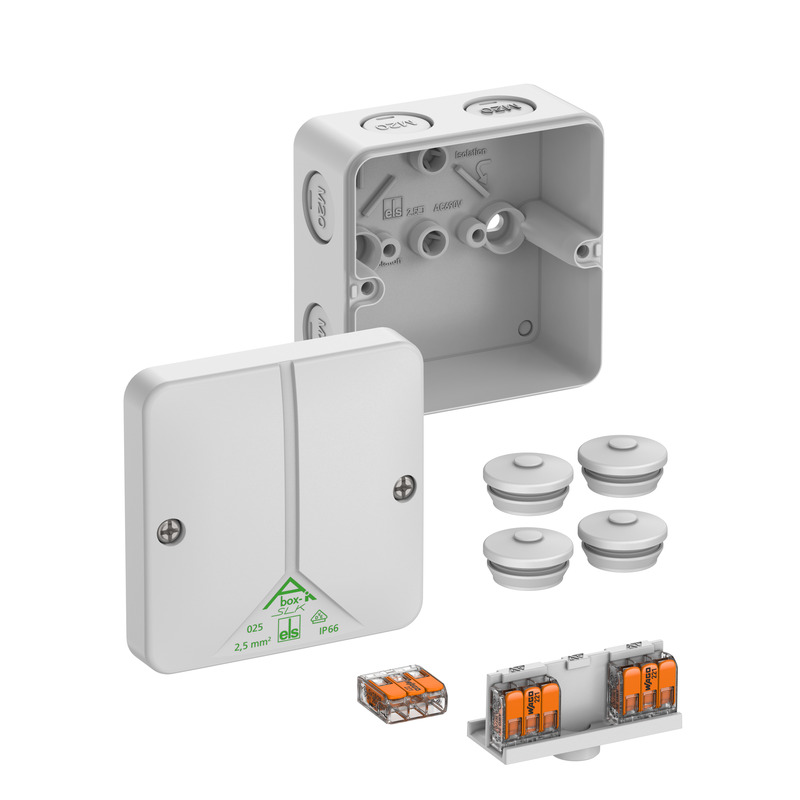

Skrzynka rozgałęźna

Abox-i SLK-2,5²

Numer produktu: 49680201 | Wymiary: 82 x 82 x 52 mm

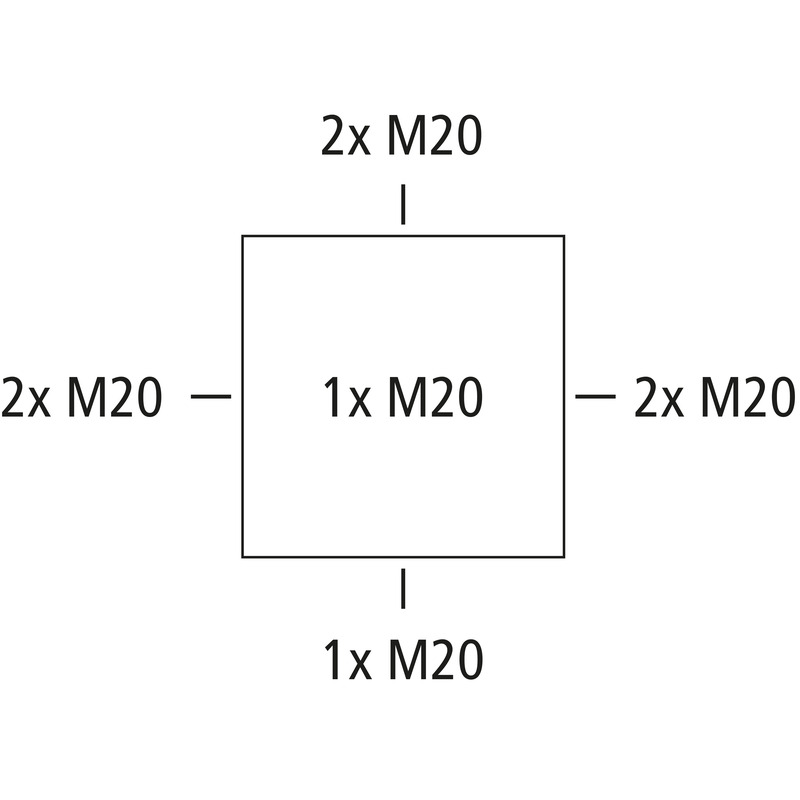

Skrzynka rozgałęźna, ze stopniem ochrony IP66, Przekrój znamionowy 2,5 mm², Ui=450 V AC, Certyfikowany zgodnie z VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (odporność na amoniak), Membrany wypychane, M20, (1 Tylny, 7 Bok), Wewnętrzne punkty mocowania, z bezśrubowymi zaciskami do instalacji w środowisku przemysłowym i chronionym obszarze zewnętrznym

szary, In=24 Amper, z 3 zamocowanymi na dole, bezśrubowymi zaciskami 3-przewodowymi typu Wago 221-413 - 2,5 mm², akceptowalne przekroje do zacisku na biegun: 3 x 0,2 do 2,5 mm² sztywny Cu i 3 x 0,14 do 2,5 mm² elastyczny Cu

Dołączone akcesoria:
4 podwójne wpusty membranowe IP66 M20, zakres uszczelnienia 7 - 12 mm

właściwości elektryczne

Znamionowe napięcie izolacji AC 450 V
maks. przekrój przewodu 2,5 mm²
Stopień ochrony II
Rodzaj ochrony IP66
UL Type Rating b.d.

Kolory

Kolor części dolnej szary
Kolor części górnej szary

Wymiary

Szerokość 82 mm
Długość 82 mm
Wysokość 52 mm
Masa 0.1296 kg

Właściwości materiału

Odporność na promieniowanie UV tak
bezhalogenowy tak
Klasa reakcji na ogień zgodna z UL94 V2
Wytrzymałość żarnika zgodna z EN 60695-2-11 960 °C

właściwości mechaniczne

Rodzaj mocowania Montaż ścienny/sufitowy
Wytrzymałość udarowa IK08
możliwość plombowania tak
Moment obrotowy śruby pokrywy 1.7 Nm
Zapięcie Wewnętrzne punkty mocowania

Warunki otoczenia

maks. względna wilgotność powietrza 25°C 95 %
maks. względna wilgotność powietrza 40°C 50 %
Temperatura otoczenia min. -35 °C
Temperatura otoczenia maks. 80 °C
Temperatura otoczenia 24 h 60 °C
Miejsce montażu chronione obszary zewnętrzne

Sales Information

EAN 4013902668922
Packing Unit Code C62
ETIM Class EC002600
Numer taryfy celnej 85369095

Materiał

Materiał części dolnej Poliwęglan, wzmocniony włóknem szklanym
Materiał części górnej Poliwęglan, wzmocniony włóknem szklanym
Materiał uszczelnienia Poliuretan
Materiał śruby pokrywy Stal nierdzewna V2A

Certyfikaty

Znak atestu VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Znak atestu DLG (odporność na amoniak)

Pobierz kartę katalogową

Pobierz kartę katalogową

Arkusz wymiarowy

Rysunek wymiarowy pdf (380 KB)
Rysunek wymiarowy jpg (1 MB)
Rysunek wymiarowy dwg (861 KB)
Rysunek wymiarowy dxf (4 MB)

Certyfikat

CE Deklaracja DE/EN/FR pdf (63 KB)
DLG Zatwierdzenie DE pdf (2 MB)
DLG Zatwierdzenie EN pdf (2 MB)
VDE Certyfikat DE/EN pdf (768 KB)
