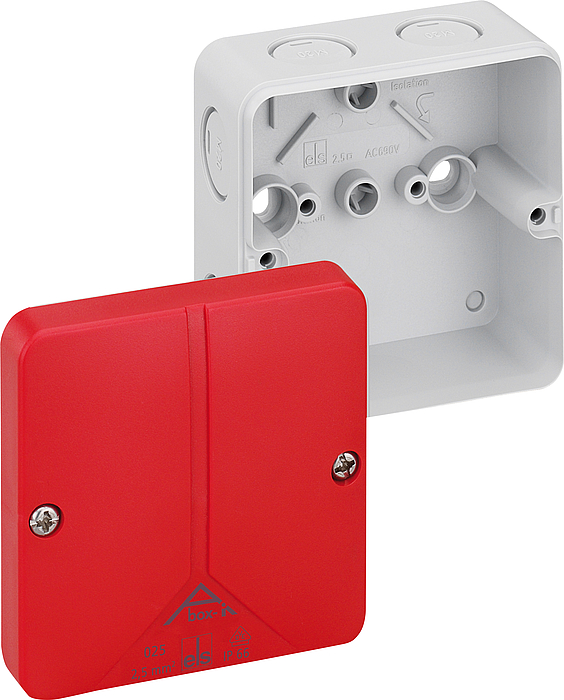

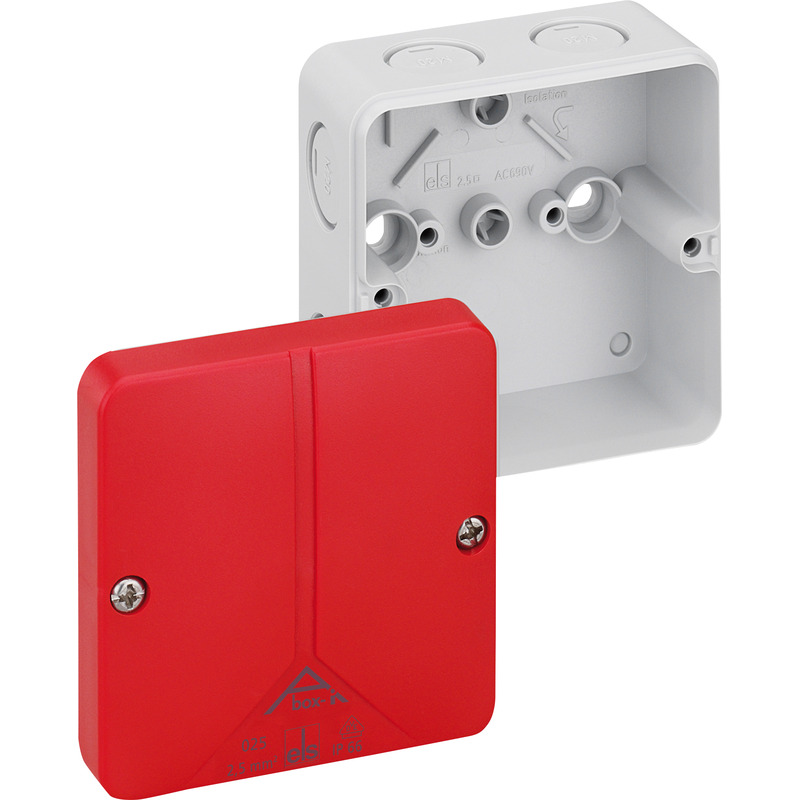

Abox-i m 025 SB-L

Abox-i m 025 SB-L

Skrzynka rozgałęźna

Abox-i m 025 SB-L

Numer produktu: 49670201 | Wymiary: 82 x 82 x 52 mm

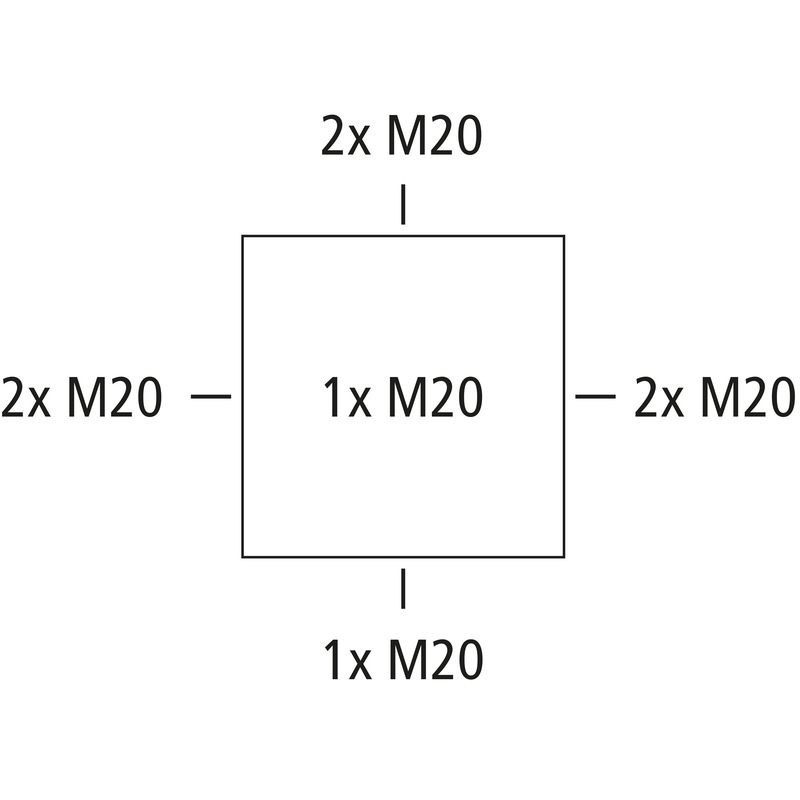

Skrzynka rozgałęźna, ze stopniem ochrony IP66, Przekrój znamionowy 2,5 mm², U_i=690 V AC, Certyfikowany zgodnie z VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (odporność na amoniak), DNV (klasa: Statki & instalacje Offshore), Membrany wypychane, M20, (1 Tylny, 7 Bok), Wewnętrzne punkty mocowania, do instalacji w środowisku przemysłowym i chronionych obszarach zewnętrznych

szary, z czerwoną pokrywą, bez zacisków, do oznaczania obwodów prądowych oświetlenia bezpieczeństwa

Dołączone akcesoria:
4 Podwójne wpusty membranowe IP66 M20 Zakres uszczelnienia 7 - 12 mm

właściwości elektryczne

Znamionowe napięcie izolacji AC	690 V
maks. przekrój przewodu	2,5 mm²
Stopień ochrony	II
Rodzaj ochrony	IP66
UL Type Rating	b.d.

Kolory

Kolor części dolnej	szary
Kolor części górnej	czerwona

Wymiary

Szerokość	82 mm
Długość	82 mm
Wysokość	52 mm
Masa	0.1145 kg

Właściwości materiału

Odporność na promieniowanie UV	tak
bezhalogenowy	tak
Klasa reakcji na ogień zgodna z UL94	V2
Wytrzymałość żarnika zgodna z EN 60695-2-11	960 °C

właściwości mechaniczne

Rodzaj mocowania	Montaż ścienny/sufitowy
Wytrzymałość udarowa	IK08
możliwość plombowania	tak
Moment obrotowy śruby pokrywy	1.7 Nm
Zapięcie	Wewnętrzne punkty mocowania

Warunki otoczenia

maks. względna wilgotność powietrza 25°C	95 %
maks. względna wilgotność powietrza 40°C	50 %
Temperatura otoczenia min.	-35 °C
Temperatura otoczenia maks.	80 °C
Temperatura otoczenia 24 h	60 °C
Miejsce montażu	chronione obszary zewnętrzne

Sales Information

ETIM Class	EC002600
Numer taryfy celnej	85389099

Materiał

Materiał części dolnej	Poliwęglan
Materiał części górnej	Poliwęglan, wzmocniony włóknem szklanym
Materiał uszczelnienia	Elastomer termoplastyczny
Materiał śruby pokrywy	Stal nierdzewna V2A

Certyfikaty

Znak atestu	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Znak atestu	DLG (odporność na amoniak)
Znak atestu	DNV (klasa: Statki & instalacje Offshore)

Pobierz kartę katalogową

Pobierz kartę katalogową

Arkusz wymiarowy

Rysunek wymiarowy	dwg (861 KB)
Rysunek wymiarowy	dxf (4 MB)
Rysunek wymiarowy	pdf (380 KB)
Rysunek wymiarowy	jpg (1 MB)

Akcesoria

Nakrętka zabezpieczająca - GMU PA M20

Nakrętka zabezpieczająca GMU PA M20

Wymiary : 29 x 29 x 6 mm
Numer produktu: 20842001

Gwint M20x1,5

Nakrętka zabezpieczająca do metrycznych przepustów kablowych elastycznych i złącz kablowych...

Listy zakupów

Złącze kablowe śrubowe - KVR M20-MGM

Złącze kablowe śrubowe KVR M20-MGM

Wymiary : 26,5 x 26,5 x 36 mm
Numer produktu: 22742001

Zakres uszczelnienia 6 - 12 mm, Długość gwintu 9 mm

Dławnica kablowa, IP68/IP69*, z odciążeniem naciągu, poliamid, M_ x 1,5 mm, z nakrętką...

Listy zakupów

Złącze kablowe śrubowe - KVR M20-GDB/MGM

Złącze kablowe śrubowe KVR M20-GDB/MGM

Wymiary : 30 x 30 x 37 mm
Numer produktu: 22742101

Zakres uszczelnienia 7 - 14 mm, Długość gwintu 9 mm

Dławnica kablowa, IP68/IP69*, z odciążeniem naciągu, poliamid, M_ x 1,5 mm, z nakrętką...

Listy zakupów

Złącze kablowe śrubowe - KVR M20

Złącze kablowe śrubowe KVR M20

Wymiary : 30 x 30 x 36 mm
Numer produktu: 24742001

Zakres uszczelnienia 6 - 12 mm, Długość gwintu 9 mm

Dławnica kablowa, IP68/IP69*, z odciążeniem naciągu, poliamid, M_ x 1,5 mm, bez nakrętki...

Listy zakupów

Złącze kablowe śrubowe - KVR M20-GDB

Złącze kablowe śrubowe KVR M20-GDB

Wymiary : 30 x 30 x 37 mm
Numer produktu: 24742101

Zakres uszczelnienia 7 - 14 mm, Długość gwintu 9 mm

Dławnica kablowa, IP68/IP69*, z odciążeniem naciągu, poliamid, M_ x 1,5 mm, bez nakrętki...

Listy zakupów

Podwójne wpusty membranowe - DMS M20/w

Podwójne wpusty membranowe DMS M20/w

Wymiary : 25,2 x 25,2 x 13,4 mm
Numer produktu: 26012001

Zakres uszczelnienia 7 - 13 mm

Podwójny wpust membranowy, IP66, z dwiema membranami uszczelniającymi, zamknięty, elastomer...

Listy zakupów

Podwójne wpusty membranowe - DMS M20

Podwójne wpusty membranowe DMS M20

Wymiary : 25,2 x 25,2 x 13,4 mm
Numer produktu: 26042001

Zakres uszczelnienia 7 - 13 mm

Podwójny wpust membranowy, IP66, z dwiema membranami uszczelniającymi, zamknięty, elastomer...

Listy zakupów

Listwa zaciskowa - Abox 025/040 KLS-2,5²/4²

Listwa zaciskowa Abox 025/040 KLS-2,5²/4²

Wymiary : 46,6 x 17,8 x 31,5 mm
Numer produktu: 84000401

5-bieg. – 2,5/4 mm²

Zacisk połączeniowy wg DIN EN 60998 (VDE 0613), U_i=690V

Listy zakupów

Ten artykuł jest zarchiwizowany!

Zestaw do plombowania - Abox PST

Zestaw do plombowania Abox PST

Wymiary : 10 x 25 x 12,5 mm
Numer produktu: 89001001

do puszek łączeniowych Abox/Abox-i 025 do 100, (od Abox/Abox-i 160...

Zestaw do plombowania

Listy zakupów

Uchwyt zacisków - Abox 025/040 KLH-SL 0,2/4²

Uchwyt zacisków Abox 025/040 KLH-SL 0,2/4²

Wymiary : 56,4 x 23 x 28,5 mm
Numer produktu: 84000201

pasuje do wszystkich puszek łączeniowych Abox / Abox-i 025/040 i Abox...

Uchwyt zaciskowy do zacisków instalacyjnych WAGO serii 221-41X

Listy zakupów

BIM-Dateien

Zaloguj się do mySpelsberg, aby pobrać dane BIM. Zaloguj się do mySpelsberg

Teksty specyfikaci

Zaloguj się do mySpelsberg, aby pobrać teksty ofert. Zaloguj się do mySpelsberg

Podobne produkty

Ten artykuł jest zarchiwizowany!

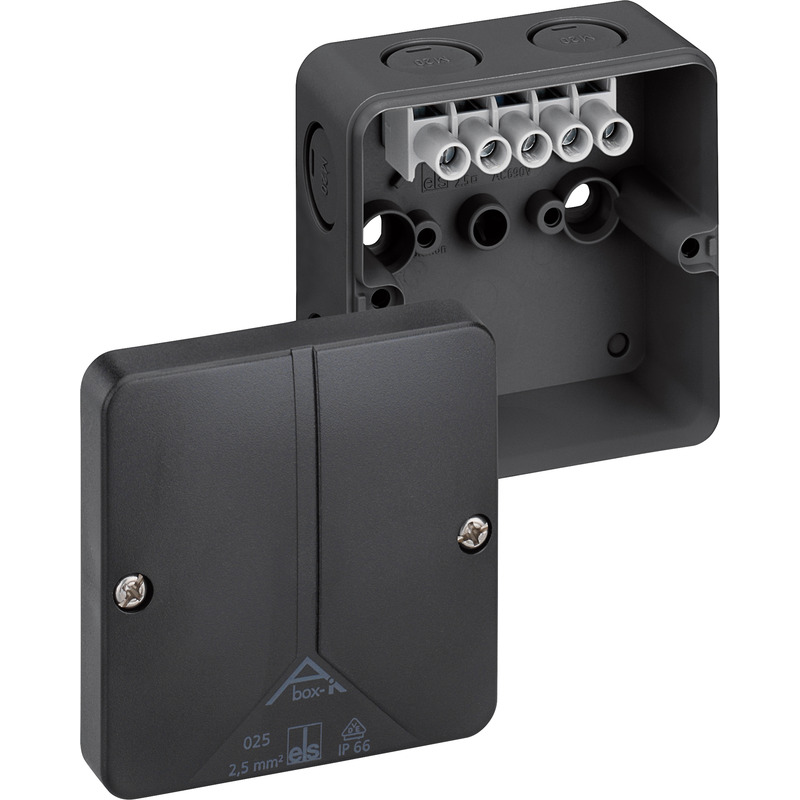

Skrzynka rozgałęźna - Abox-i m 025-2,5²/sw
