Skrzynka rozgałęźna

Abox XT SL 6²

Numer produktu: 49280601 | Wymiary: 140 x 140 x 79 mm

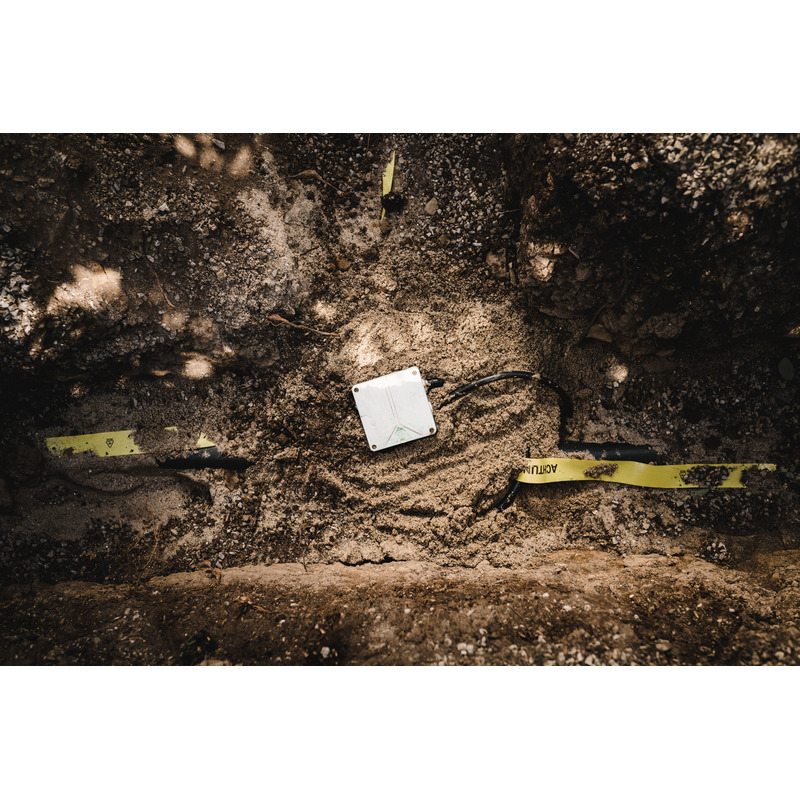

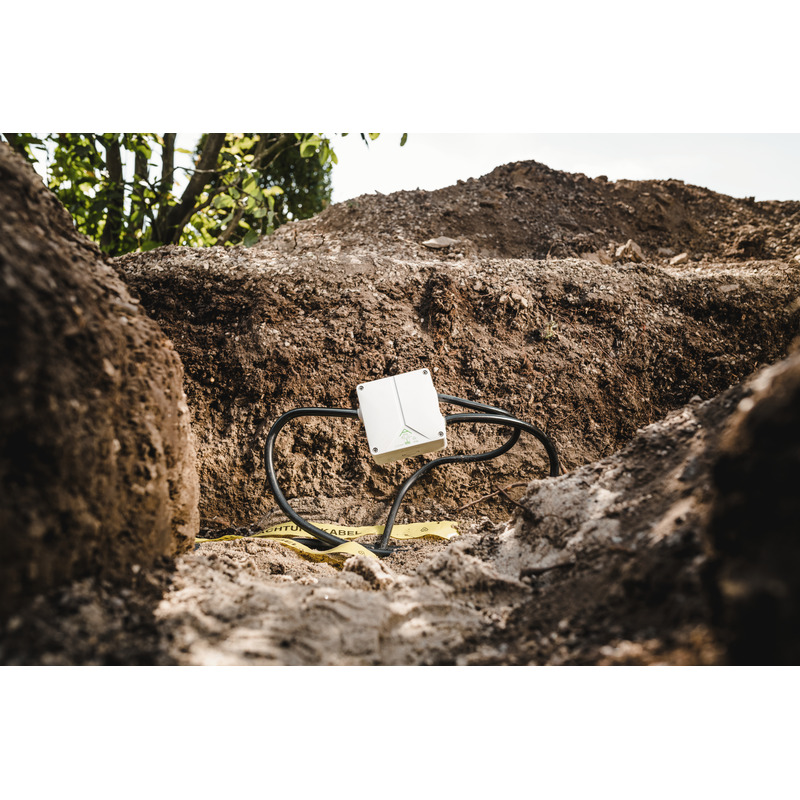

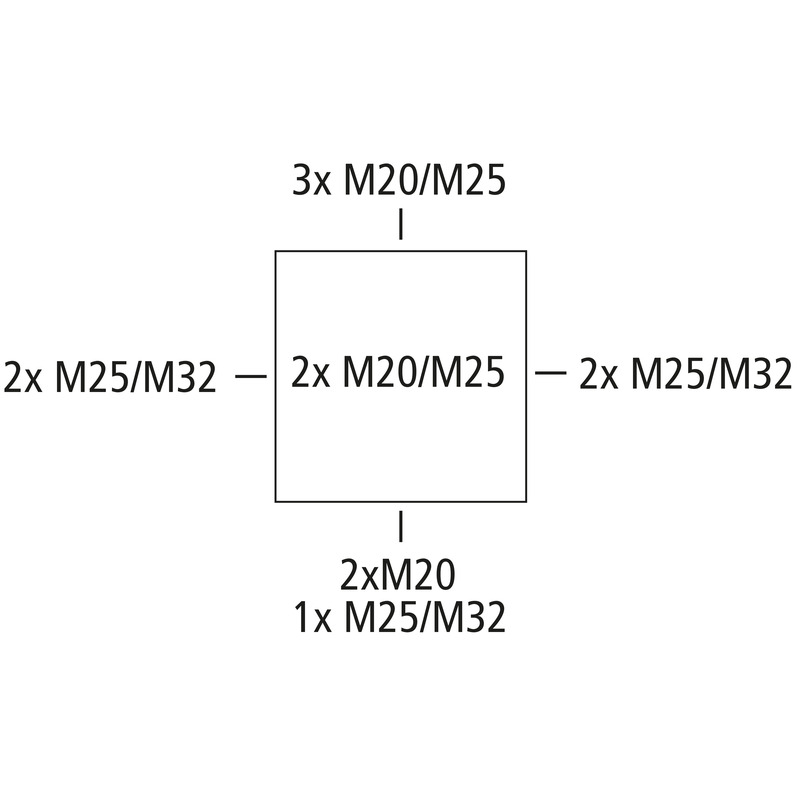

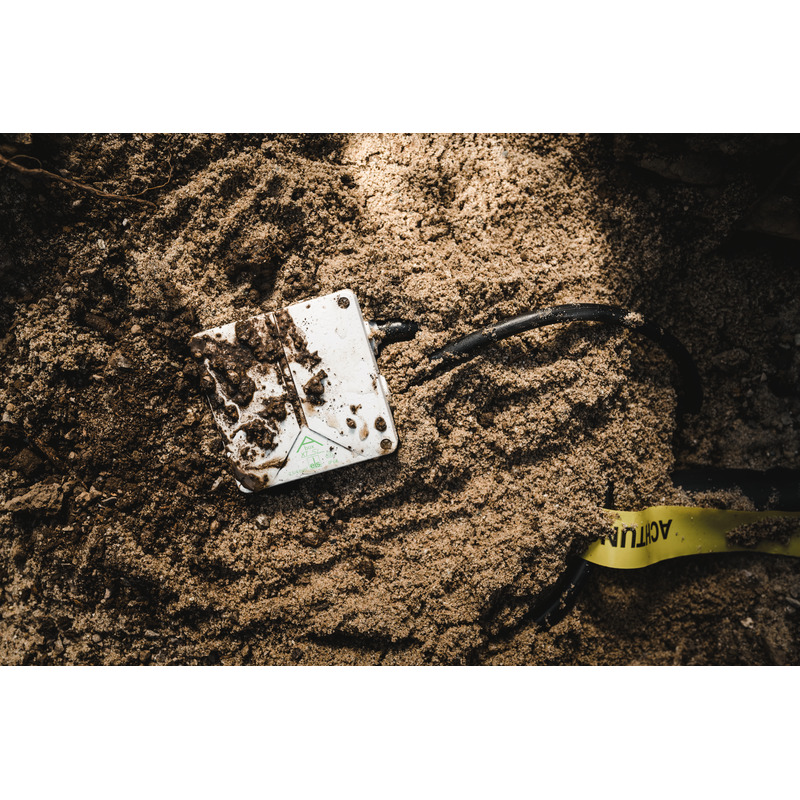

Skrzynka rozgałęźna, ze stopniem ochrony IP68, Przekrój znamionowy 6 mm², Ui=450 V AC, Certyfikowany zgodnie z VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22) & DIN VDE V 0606-22-100), Membrany wypychane, M20/M25/M32, (2 Tylny, 10 Bok), Wewnętrzne punkty mocowania, z bezśrubowymi zaciskami do zalewania, do montażu w obszarach zagrożonych powodzią oraz w gruncie bez obciążeń ruchomych

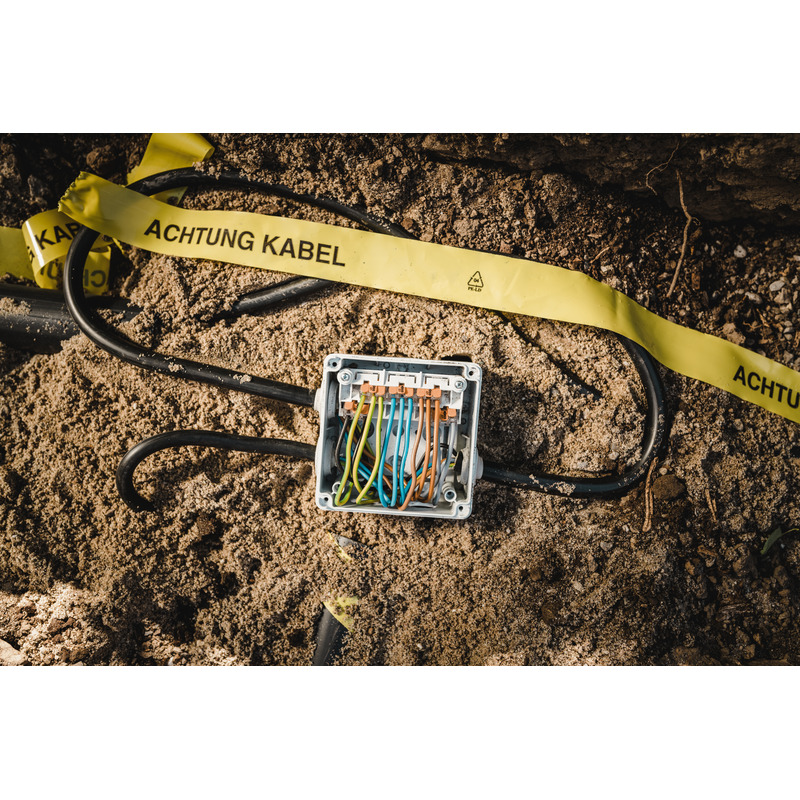

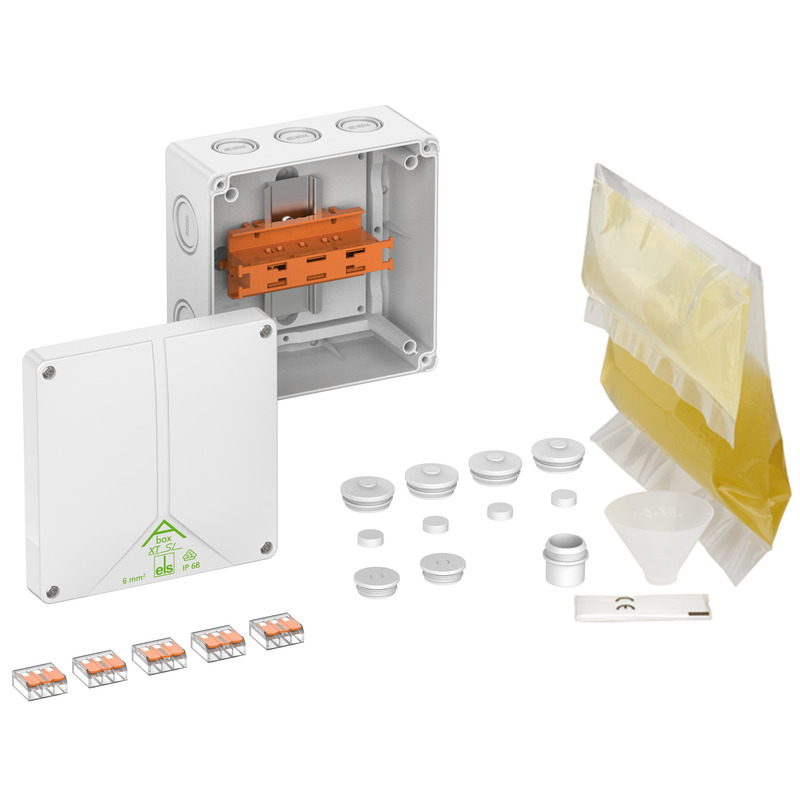

szary, z 5 bezśrubowymi zaciskami 3-przewodowymi typu Wago 221-613, maks. przekrój znamionowy wg DIN EN 60998: 6 mm², akceptowalne przekroje do zacisku na biegun: 3 x 0,2 do 6 mm² sztywny/elastyczny

Dołączone akcesoria:

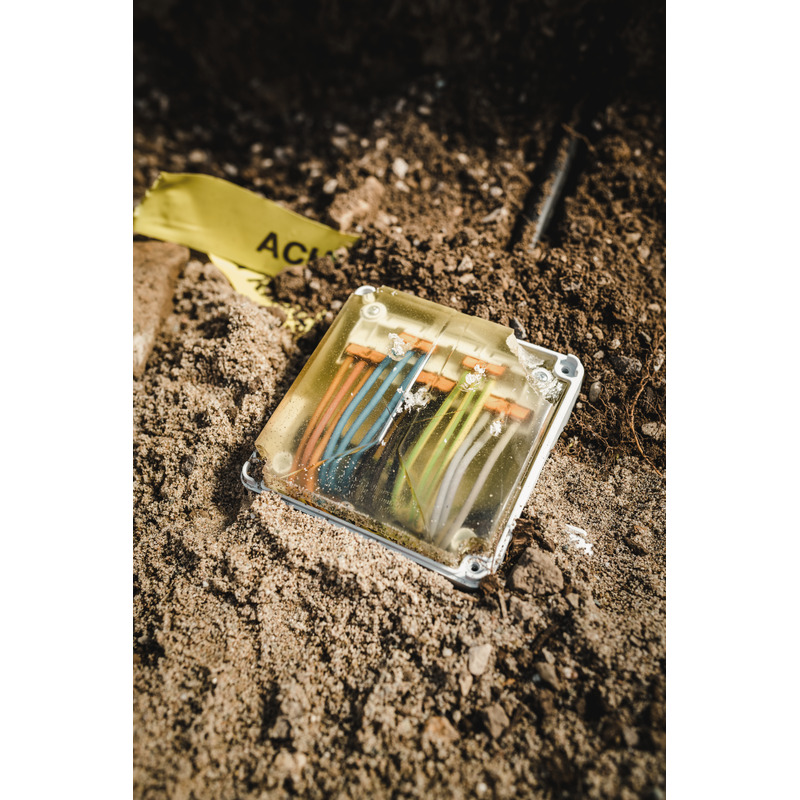

4 podwójne wpusty membranowe IP66 M32, zakres uszczelnienia 14-21 mm, 2 zaślepki M20, 1 wpust montażowy M20, 1 masa żywiczna w torebce GHB4 z lejkiem do napełniania

właściwości elektryczne

Znamionowe napięcie izolacji AC 450 V
maks. przekrój przewodu 6 mm²
Stopień ochrony II
Rodzaj ochrony IP68
UL Type Rating b.d.

Kolory

Kolor części dolnej szary
Kolor części górnej szary

Wymiary

Szerokość 140 mm
Długość 140 mm
Wysokość 79 mm
Masa 1.612 kg

Właściwości materiału

Odporność na promieniowanie UV tak
bezhalogenowy tak
Klasa reakcji na ogień zgodna z UL94 V2
Wytrzymałość żarnika zgodna z EN 60695-2-11 960 °C

właściwości mechaniczne

Wytrzymałość udarowa IK08
możliwość plombowania tak
Moment obrotowy śruby pokrywy 1.7 Nm
Zapięcie Wewnętrzne punkty mocowania

Warunki otoczenia

Temperatura otoczenia min. -35 °C
Temperatura otoczenia maks. 80 °C
Temperatura otoczenia 24 h 60 °C
Miejsce montażu Niechroniony obszar zewnętrzny

Sales Information

EAN 4013902643318
Packing Unit Code CT
ETIM Class EC002600
Numer taryfy celnej 85369095

Materiał

Materiał części dolnej Poliwęglan, wzmocniony włóknem szklanym
Materiał części górnej Poliwęglan, wzmocniony włóknem szklanym
Materiał wpustu nieistotne
Materiał śruby pokrywy Stal nierdzewna V2A

Certyfikaty

Znak atestu VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22) & DIN VDE V 0606-22-100)

Pobierz kartę katalogową

Pobierz kartę katalogową

Instrukcja montażu

Instrukcja montażu DE/EN/FR/ES pdf (611 KB)

Arkusz wymiarowy

Rysunek wymiarowy dxf (3 MB)
Rysunek wymiarowy pdf (318 KB)
Rysunek wymiarowy dwg (626 KB)
Rysunek wymiarowy jpg (1 MB)

Arkusz danych dotyczących bezpieczeństwa.

Arkusz danych dotyczących bezpieczeństwa. DE pdf (794 KB)
Arkusz danych dotyczących bezpieczeństwa. EN pdf (774 KB)
Arkusz danych dotyczących bezpieczeństwa. DK pdf (199 KB)

Certyfikat

CE Deklaracja DE/EN/PL pdf (90 KB)
UKCA Deklaracja EN pdf (49 KB)
VDE Certyfikat (DIN EN 60670-1 / -22) DE/EN pdf (269 KB)
CE Deklaracja DE/EN/FR pdf (62 KB)
