Skrzynka rozgałęźna

Abox XT SL 2,5/4²

Numer produktu: 49280501 | Wymiary: 110 x 110 x 67 mm

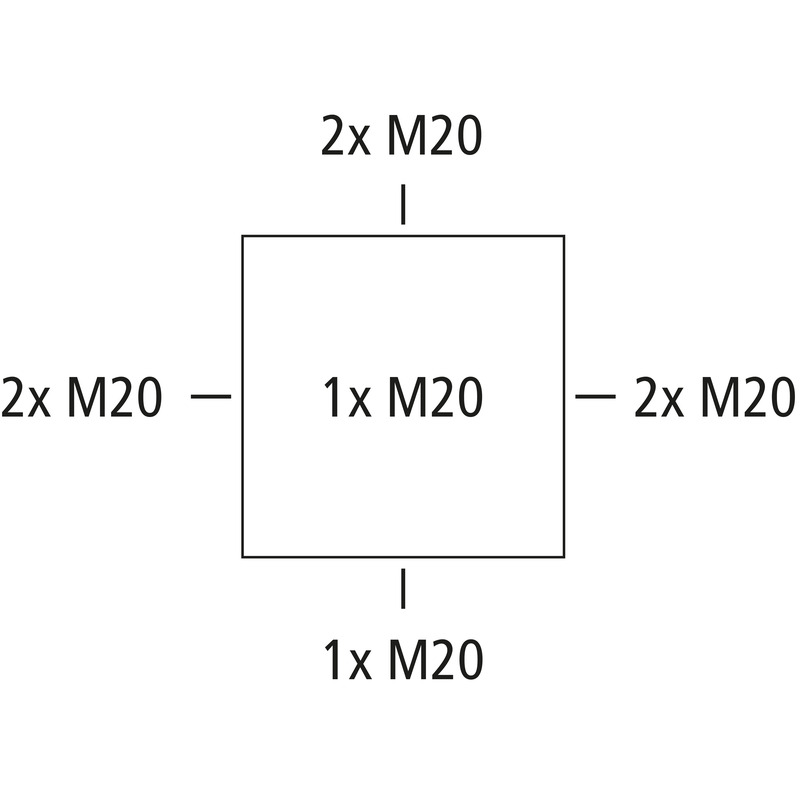

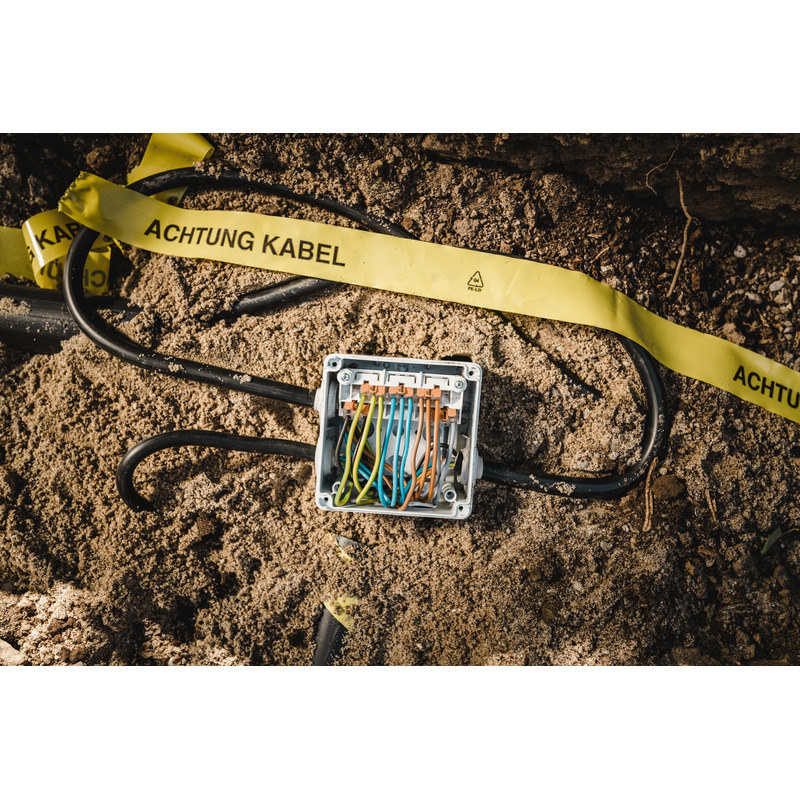

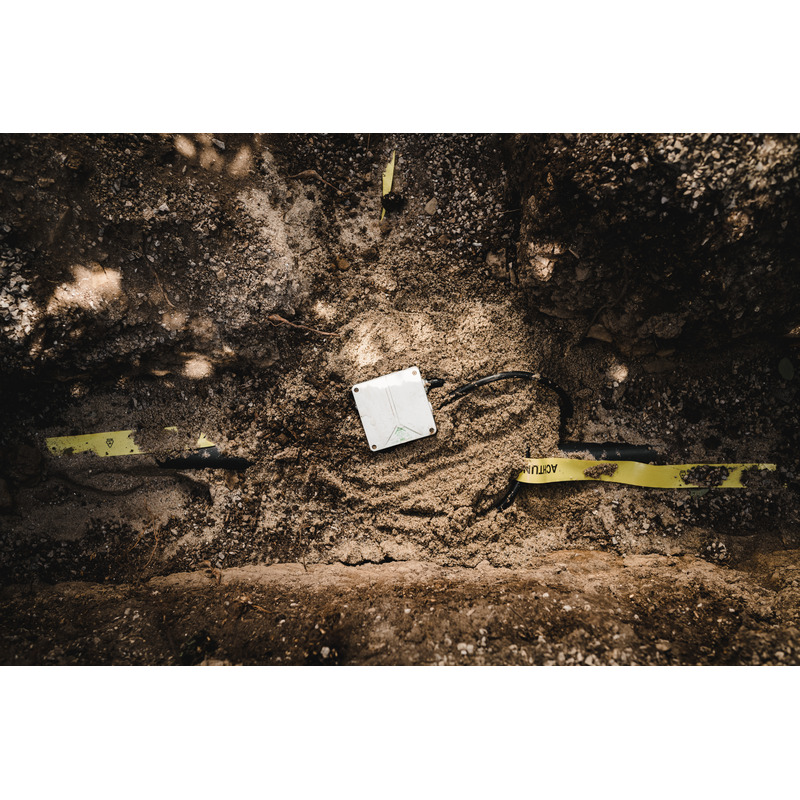

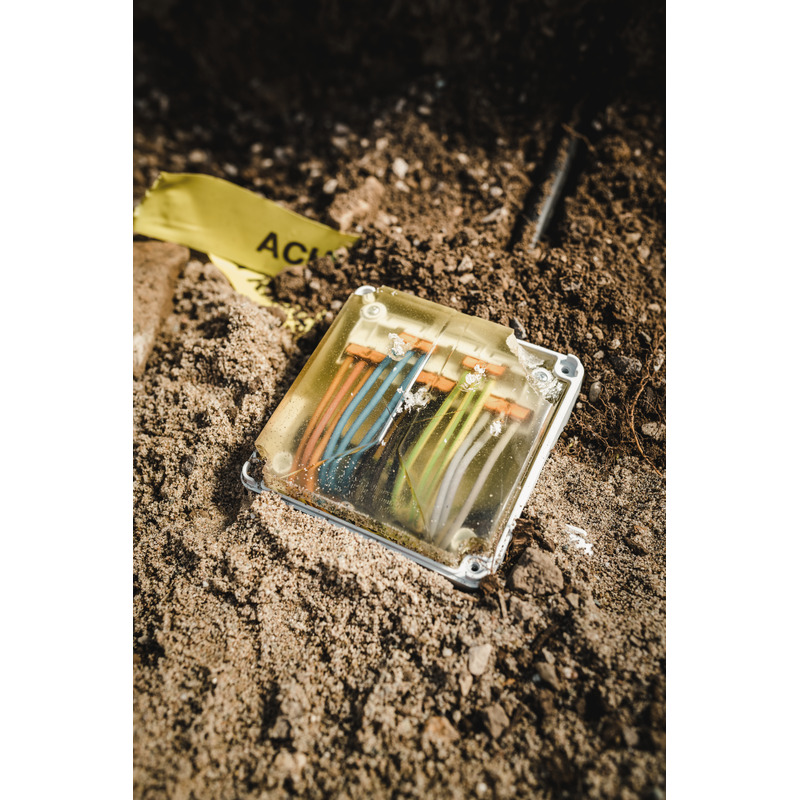

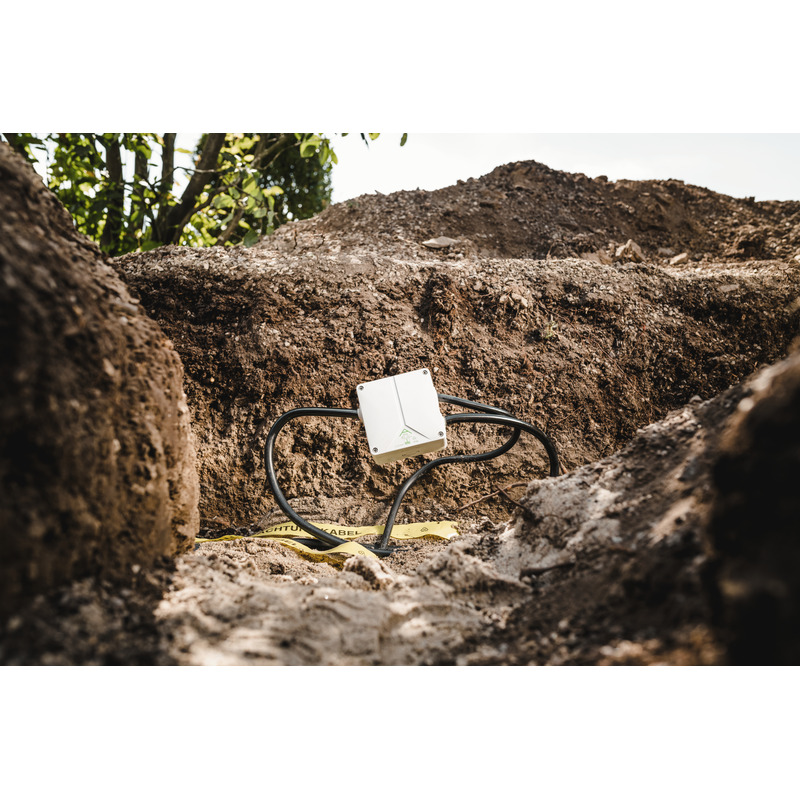

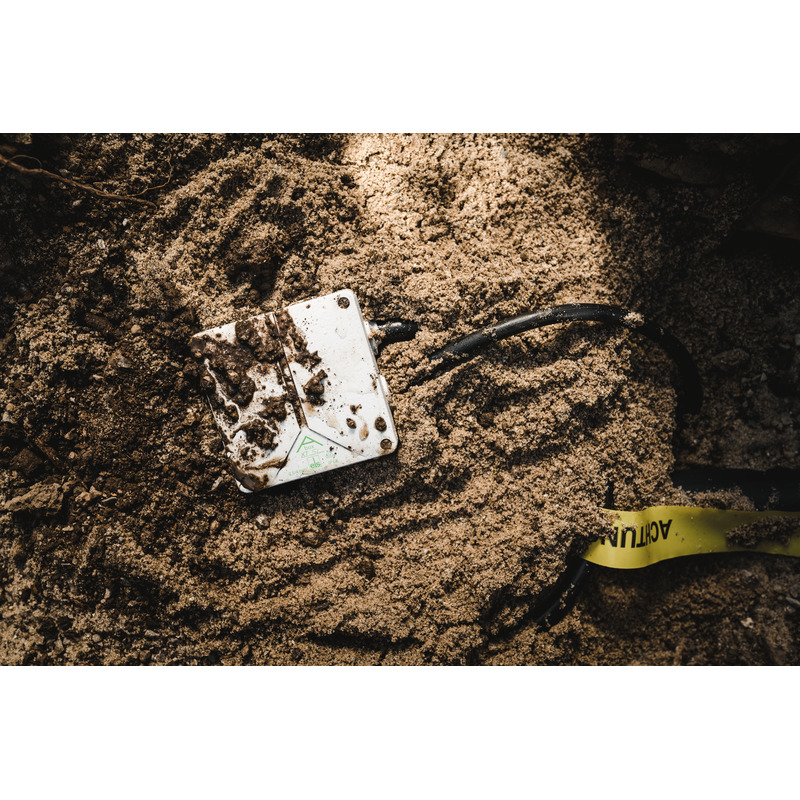

Skrzynka rozgałęźna, ze stopniem ochrony IP68, Przekrój znamionowy 4 mm², U_i=450 V AC, Certyfikowany zgodnie z VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22) & DIN VDE V 0606-22-100), Membrany wypychane, M20/M25, (2 Tylny, 7 Bok), Wewnętrzne punkty mocowania, z bezśrubowymi zaciskami do zalewania, do montażu w obszarach zagrożonych powodzią oraz w gruncie bez obciążeń ruchomych

szary, z 5 umieszczonymi wyżej bezśrubowymi zaciskami 3-przewodowymi typu Wago 221-413, maks. przekrój znamionowy wg DIN EN 60998: 4 mm², akceptowalne przekroje do zacisku na biegun: 3 x 0,2 do 4 mm² sztywny i 3 x 0,14 do 4,0 mm² elastyczny

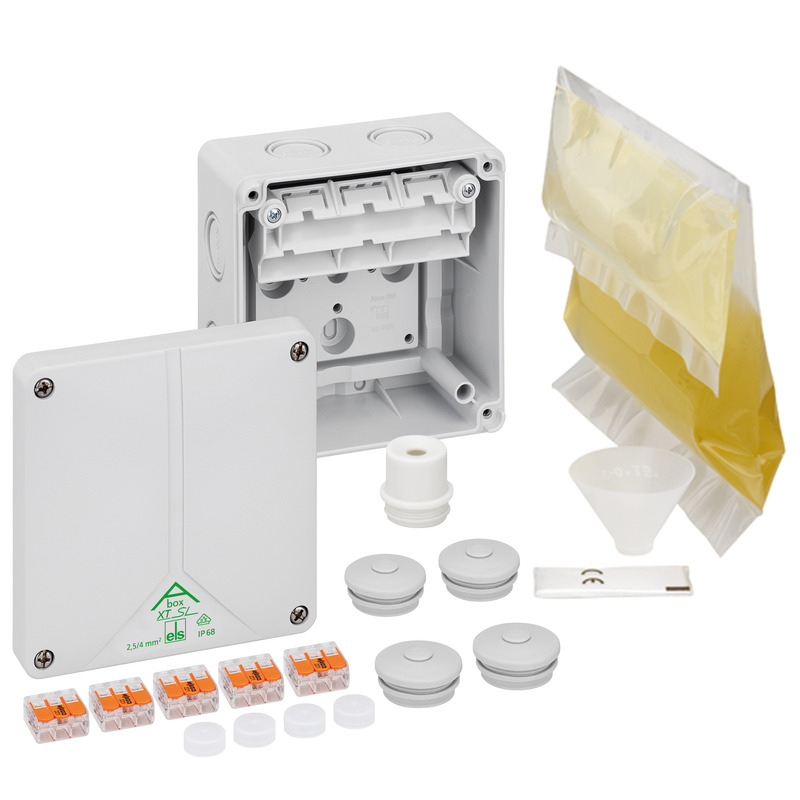

Dołączone akcesoria:
4 podwójne wpusty membranowe IP66 M25, zakres uszczelnienia 9-16 mm, 2 zaślepki M20, 1 wpust montażowy M20, 1 masa żywiczna w torebce GHB3 z lejkiem do napełniania

właściwości elektryczne

Znamionowe napięcie izolacji AC	450 V
maks. przekrój przewodu	4 mm²
Stopień ochrony	II
Rodzaj ochrony	IP68
UL Type Rating	b.d.

Kolory

Kolor części dolnej	szary
Kolor części górnej	szary

Wymiary

Szerokość	110 mm
Długość	110 mm
Wysokość	67 mm
Masa	0.935 kg

Właściwości materiału

Odporność na promieniowanie UV	tak
bezhalogenowy	tak
Klasa reakcji na ogień zgodna z UL94	V2
Wytrzymałość żarnika zgodna z EN 60695-2-11	960 °C

właściwości mechaniczne

Wytrzymałość udarowa	IK08
możliwość plombowania	tak
Moment obrotowy śruby pokrywy	1.7 Nm
Zapięcie	Wewnętrzne punkty mocowania

Warunki otoczenia

Temperatura otoczenia min.	-35 °C
Temperatura otoczenia maks.	80 °C
Temperatura otoczenia 24 h	60 °C
Miejsce montażu	Niechroniony obszar zewnętrzny

Sales Information

EAN	4013902643295
Packing Unit Code	CT
ETIM Class	EC002600
Numer taryfy celnej	85369095

Materiał

Materiał części dolnej	Poliwęglan, wzmocniony włóknem szklanym
Materiał części górnej	Poliwęglan, wzmocniony włóknem szklanym
Materiał wpustu	nieistotne
Materiał śruby pokrywy	Stal nierdzewna V2A

Certyfikaty

Znak atestu	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22) & DIN VDE V 0606-22-100)
