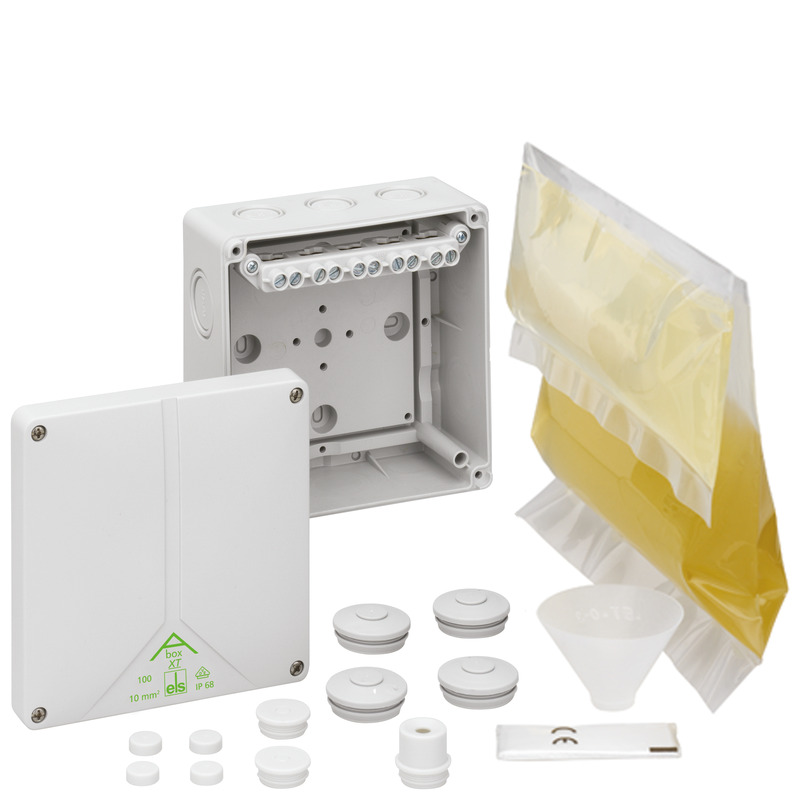

Abox XT 100-10²

Abox XT 100-10²

Skrzynka rozgałęźna

Abox XT 100-10²

Numer produktu: 49241001 | Wymiary: 140 x 140 x 79 mm

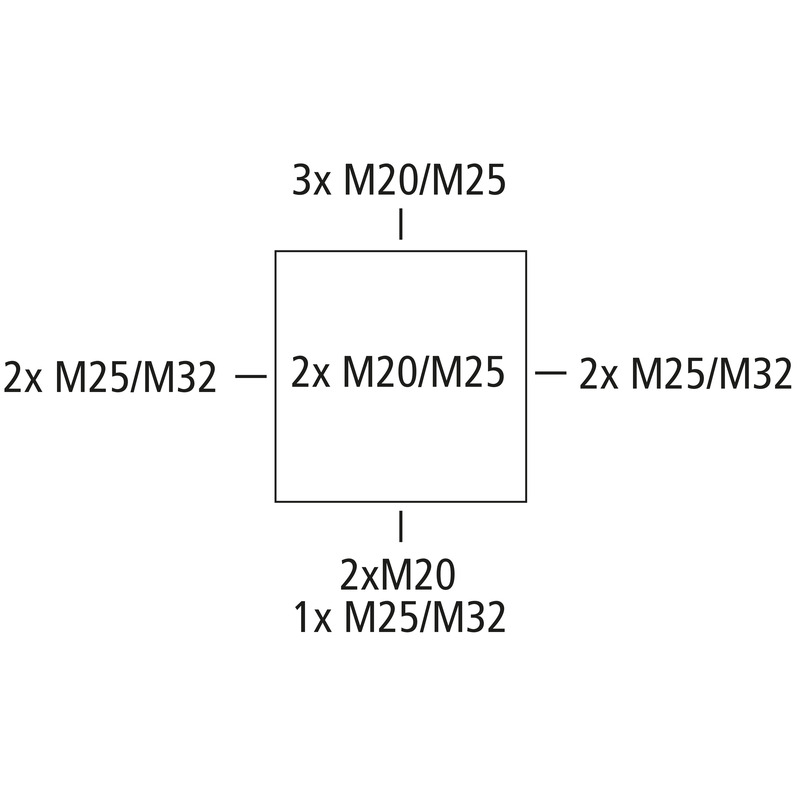

Skrzynka rozgałęźna, ze stopniem ochrony IP68, Przekrój znamionowy 10 mm², U_i=690 V AC, Certyfikowany zgodnie z VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22) & DIN VDE V 0606-22-100), Membrany wypychane, M20/M25/M32, (2 Tylny, 10 Bok), Wewnętrzne punkty mocowania, z zaciskami śrubowymi do zalania, do montażu w obszarach zagrożonych powodzią oraz w gruncie bez obciążeń ruchomych

szary, z umieszczonym wysoko zaciskiem śrubowym, 5-bieg. - 10 mm² (4 x 4² / 4 x 6² / 4 x 10²)

Dołączone akcesoria:
4 podwójne wpusty membranowe IP66 M32, zakres uszczelnienia 14-21 mm, 2 zaślepki M20, 1 wpust montażowy M20, 1 masa żywiczna w torebce GHB4 z lejkiem do napełniania

właściwości elektryczne

Znamionowe napięcie izolacji AC	690 V
maks. przekrój przewodu	10 mm²
Stopień ochrony	II
Rodzaj ochrony	IP68
UL Type Rating	b.d.

Kolory

Kolor części dolnej	szary
Kolor części górnej	szary

Wymiary

Szerokość	140 mm
Długość	140 mm
Wysokość	79 mm
Masa	2.08 kg

Właściwości materiału

Odporność na promieniowanie UV	tak
bezhalogenowy	tak
Klasa reakcji na ogień zgodna z UL94	V2
Wytrzymałość żarnika zgodna z EN 60695-2-11	960 °C

właściwości mechaniczne

Rodzaj mocowania	Uniwersalne
Wytrzymałość udarowa	IK08
możliwość plombowania	tak
Moment obrotowy śruby pokrywy	1.7 Nm
Zapięcie	Wewnętrzne punkty mocowania

Warunki otoczenia

Temperatura otoczenia min.	-35 °C
Temperatura otoczenia maks.	80 °C
Temperatura otoczenia 24 h	60 °C
Miejsce montażu	Niechroniony obszar zewnętrzny

Sales Information

EAN	4013902351473
Packing Unit Code	CT
ETIM Class	EC002600
Numer taryfy celnej	85369095

Materiał

Materiał części dolnej	Poliwęglan, wzmocniony włóknem szklanym
Materiał części górnej	Poliwęglan, wzmocniony włóknem szklanym
Materiał śruby pokrywy	Stal nierdzewna V2A

Certyfikaty

Znak atestu	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22) & DIN VDE V 0606-22-100)

Pobierz kartę katalogową

Pobierz kartę katalogową

Instrukcja montażu

Instrukcja montażu DE/EN/FR/ES	pdf (611 KB)

Arkusz wymiarowy

Rysunek wymiarowy	dwg (875 KB)
Rysunek wymiarowy	jpg (2 MB)
Rysunek wymiarowy	pdf (439 KB)
Rysunek wymiarowy	dxf (4 MB)

Arkusz danych dotyczących bezpieczeństwa.

Arkusz danych dotyczących bezpieczeństwa. DK	pdf (199 KB)
Arkusz danych dotyczących bezpieczeństwa. DE	pdf (794 KB)
Arkusz danych dotyczących bezpieczeństwa. EN	pdf (774 KB)

Certyfikat

CE Deklaracja DE/EN/FR	pdf (311 KB)
CE Deklaracja DE/EN/PL	pdf (315 KB)
CE Deklaracja DE/EN/PL	pdf (90 KB)
CE Deklaracja DE/EN/FR	pdf (62 KB)
VDE Certyfikat (DIN EN 60670-1 / -22) DE/EN	pdf (269 KB)
UKCA Deklaracja EN	pdf (49 KB)

Akcesoria

Ten artykuł jest zarchiwizowany!

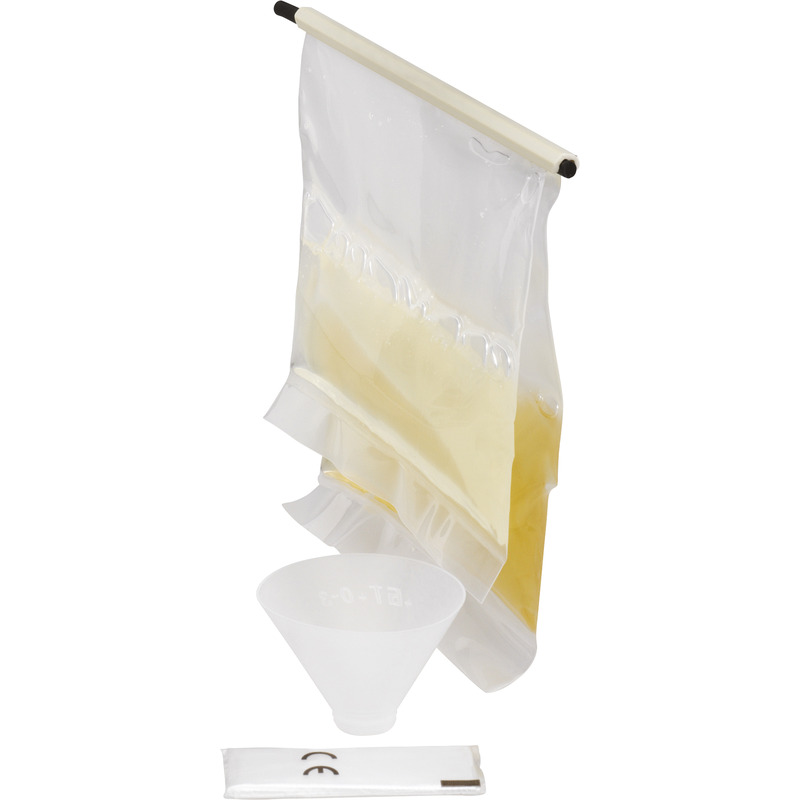

Masa żywiczna w torebce - GHB 4
