Skrzynka rozgałęźna

Abox XT 025-2,5²

Numer produktu: 49240201 | Wymiary: 82 x 82 x 52 mm

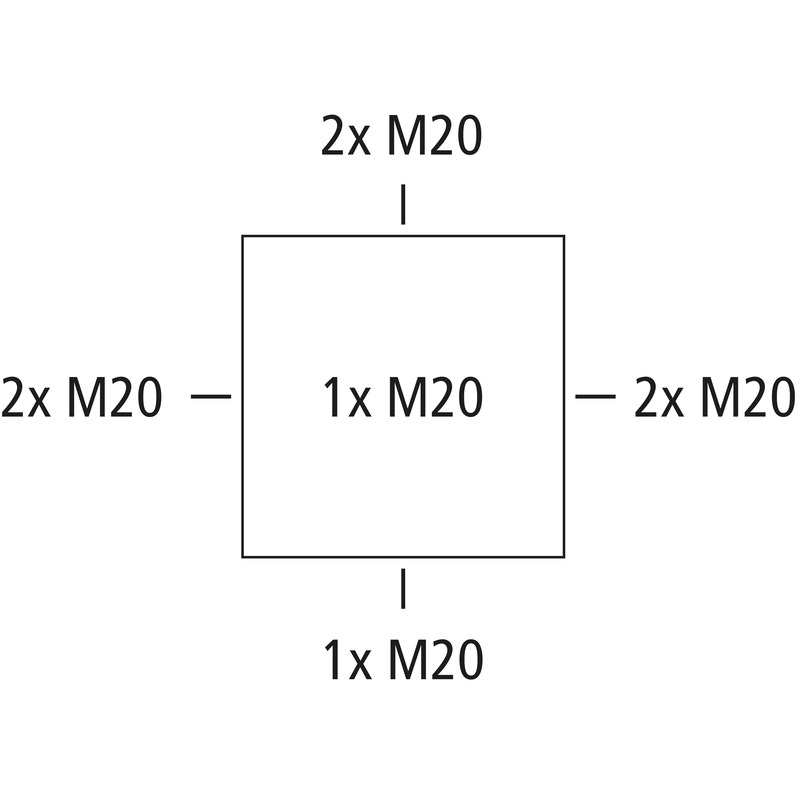

Skrzynka rozgałęźna, ze stopniem ochrony IP68, Przekrój znamionowy 2,5 mm², Ui=690 V AC, Certyfikowany zgodnie z VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22) & DIN VDE V 0606-22-100), Membrany wypychane, M20, (1 Tylny, 7 Bok), Wewnętrzne punkty mocowania, z zaciskami śrubowymi do zalania, do montażu w obszarach zagrożonych powodzią oraz w gruncie bez obciążeń ruchomych

szary, In=24 Amper, z zaciskiem śrubowym, 5-bieg. - 2,5 mm² (4 x 1,5² / 4 x 2,5²)

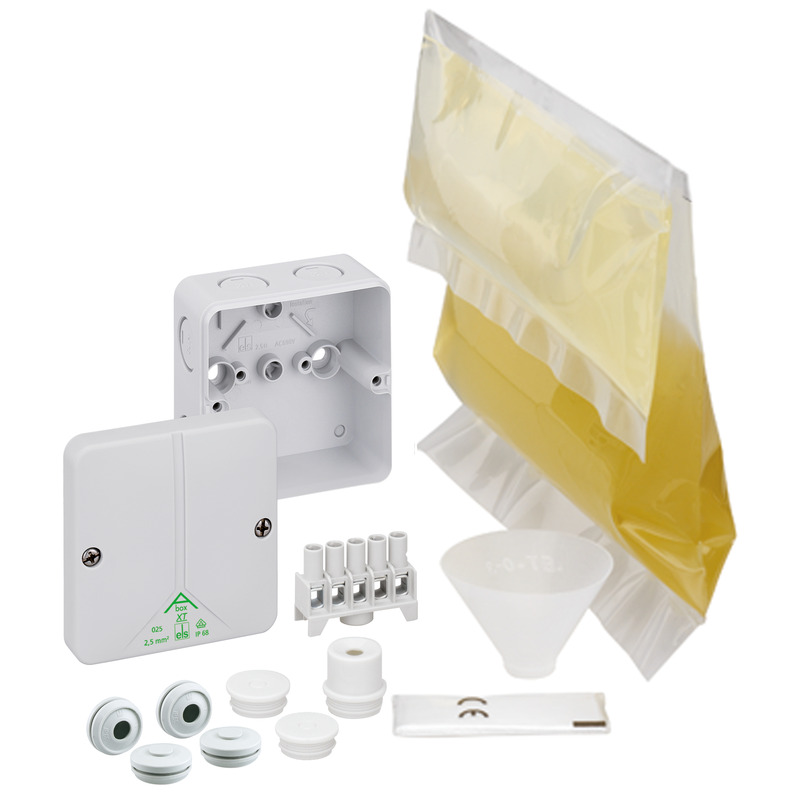

Dołączone akcesoria:
4 podwójne wpusty membranowe IP66 M20, zakres uszczelnienia 7-12 mm, 2 zaślepki M20, 1 wpust montażowy M20, 1 masa żywiczna w torebce GHB1 z lejkiem do napełniania

właściwości elektryczne

Znamionowe napięcie izolacji AC 690 V
maks. przekrój przewodu 2,5 mm²
Stopień ochrony II
Rodzaj ochrony IP68
UL Type Rating b.d.

Kolory

Kolor części dolnej szary
Kolor części górnej szary

Wymiary

Szerokość 82 mm
Długość 82 mm
Wysokość 52 mm
Masa 0.474 kg

Właściwości materiału

Odporność na promieniowanie UV tak
bezhalogenowy tak
Klasa reakcji na ogień zgodna z UL94 V2
Wytrzymałość żarnika zgodna z EN 60695-2-11 960 °C

właściwości mechaniczne

Rodzaj mocowania Uniwersalne
Wytrzymałość udarowa IK08
możliwość plombowania tak
Moment obrotowy śruby pokrywy 1.7 Nm
Zapięcie Wewnętrzne punkty mocowania

Warunki otoczenia

Temperatura otoczenia min. -35 °C
Temperatura otoczenia maks. 80 °C
Temperatura otoczenia 24 h 60 °C
Miejsce montażu Niechroniony obszar zewnętrzny

Sales Information

EAN 4013902351411
Packing Unit Code CT
ETIM Class EC002600
Numer taryfy celnej 85369095

Materiał

Materiał części dolnej Poliwęglan, wzmocniony włóknem szklanym
Materiał części górnej Poliwęglan, wzmocniony włóknem szklanym
Materiał śruby pokrywy Stal nierdzewna V2A

Certyfikaty

Znak atestu VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22) & DIN VDE V 0606-22-100)

Pobierz kartę katalogową

Pobierz kartę katalogową

Instrukcja montażu

Instrukcja montażu DE/EN/FR/ES pdf (415 KB)

Arkusz wymiarowy

Rysunek wymiarowy pdf (362 KB)
Rysunek wymiarowy dxf (2 MB)
Rysunek wymiarowy dwg (477 KB)
Rysunek wymiarowy jpg (1 MB)

Arkusz danych dotyczących bezpieczeństwa.

Arkusz danych dotyczących bezpieczeństwa. EN pdf (774 KB)
Arkusz danych dotyczących bezpieczeństwa. DK pdf (199 KB)
Arkusz danych dotyczących bezpieczeństwa. DE pdf (794 KB)

Certyfikat

CE Deklaracja DE/EN/FR pdf (311 KB)
CE Deklaracja DE/EN/FR pdf (62 KB)
UKCA Deklaracja EN pdf (49 KB)
CE Deklaracja DE/EN/PL pdf (315 KB)
CE Deklaracja DE/EN/PL pdf (90 KB)
VDE Certyfikat (DIN EN 60670-1 / -22) DE/EN pdf (269 KB)

Akcesoria

Ten artykuł jest zarchiwizowany!

Masa żywiczna w torebce GHB 1

  • Numer produktu: 49250201

250 ml, bezhalogenowy (bez zawartości halogenu)



Masa żywiczna w torebce GHB 1, do Abox XT 025-2,5² oraz Abox XT SL 2,5², bez oznaczenia, z lejkiem i...



Podwójne wpusty membranowe DMS M20

  • Wymiary : 25,2 x 25,2 x 13,4 mm
  • Numer produktu: 26042001

Zakres uszczelnienia 7 - 13 mm



Podwójny wpust membranowy, IP66, z dwiema membranami uszczelniającymi, zamknięty, elastomer...



Złącze kablowe śrubowe KVR M20-MGM

  • Wymiary : 26,5 x 26,5 x 36 mm
  • Numer produktu: 22742001

Zakres uszczelnienia 6 - 12 mm, Długość gwintu 9 mm



Dławnica kablowa, IP68/IP69*, z odciążeniem naciągu, poliamid, M_ x 1,5 mm, z nakrętką...



Złącze kablowe śrubowe KVR M20-GDB/MGM

  • Wymiary : 30 x 30 x 37 mm
  • Numer produktu: 22742101

Zakres uszczelnienia 7 - 14 mm, Długość gwintu 9 mm



Dławnica kablowa, IP68/IP69*, z odciążeniem naciągu, poliamid, M_ x 1,5 mm, z nakrętką...



Wpusty montażowe AST M20

  • Wymiary : 24,5 x 24,5 x 22,5 mm
  • Numer produktu: 23042001

Zakres uszczelnienia 8 - 13,5 mm



Wpust montażowy IP55, z otwartą membraną uszczelniającą, elastomer termoplastyczny (TPE), dla...



Zaślepki VST M20

  • Wymiary : 24,5 x 24,5 x 13,5 mm
  • Numer produktu: 23142001

Zakres uszczelnienia 8 - 13,5 mm



Zaślepka, IP55, z zamkniętą membraną uszczelniającą, elastomer termoplastyczny (TPE), dla grubości...
