Ten produkt jest przestarzały. wychodzi do 28.02.2025

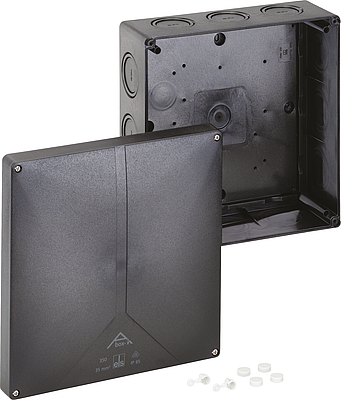

Skrzynka rozgałęźna

Abox-i 350-L/sw

Numer produktu: 49193501 | Wymiary: 250 x 250 x 115 mm

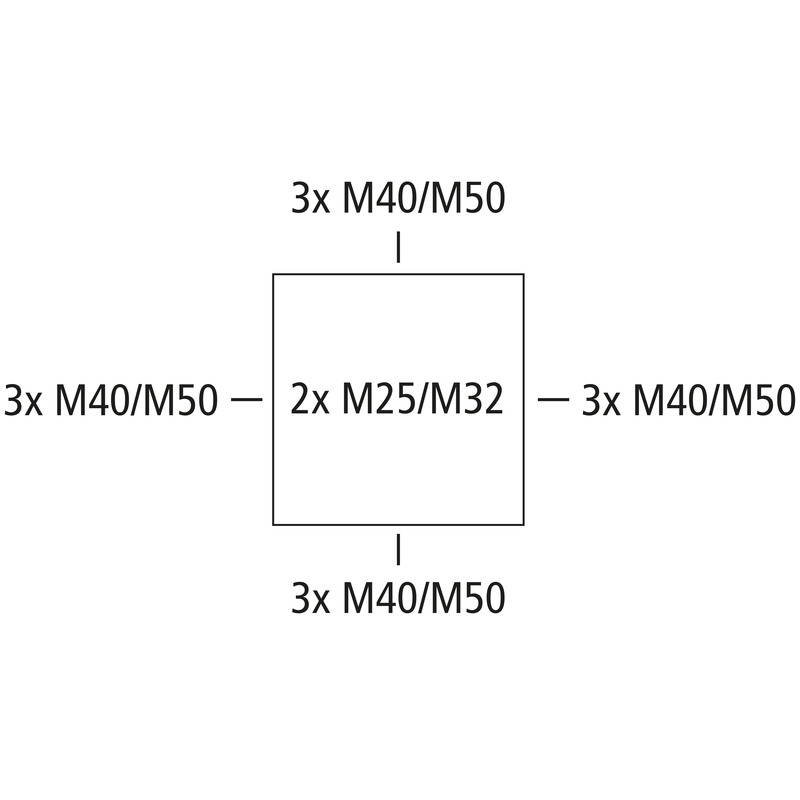

Skrzynka rozgałęźna, ze stopniem ochrony IP65, Przekrój znamionowy 35 mm², U_i=690 V AC, Certyfikowany zgodnie z VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (odporność na amoniak), DNV (klasa: Statki & instalacje Offshore), Membrany wypychane, M25/M32/M40/M50, (2 Tylny, 12 Bok), Wewnętrzne punkty mocowania, do instalacji w środowisku przemysłowym i chronionych obszarach zewnętrznych

czarny, bez zacisków

Dołączone akcesoria:
1 Zestaw do plombowania

właściwości elektryczne

Znamionowe napięcie izolacji AC	690 V
maks. przekrój przewodu	35 mm²
Stopień ochrony	II
Rodzaj ochrony	IP65
UL Type Rating	b.d.

Kolory

Kolor części dolnej	czarny
Kolor części górnej	czarny

Wymiary

Szerokość	250 mm
Długość	250 mm
Wysokość	115 mm
Masa	1.025 kg

Właściwości materiału

Odporność na promieniowanie UV	tak
bezhalogenowy	tak
Klasa reakcji na ogień zgodna z UL94	V2
Wytrzymałość żarnika zgodna z EN 60695-2-11	960 °C

właściwości mechaniczne

Rodzaj mocowania	Montaż ścienny/sufitowy
Wytrzymałość udarowa	IK08
możliwość plombowania	tak
Moment obrotowy śruby pokrywy	1.7 Nm
Zapięcie	Wewnętrzne punkty mocowania

Warunki otoczenia

maks. względna wilgotność powietrza 25°C	95 %
maks. względna wilgotność powietrza 40°C	50 %
Temperatura otoczenia min.	-35 °C
Temperatura otoczenia maks.	80 °C
Temperatura otoczenia 24 h	60 °C
Miejsce montażu	chronione obszary zewnętrzne

Sales Information

EAN	4013902931026
Packing Unit Code	C62
ETIM Class	EC002600
Numer taryfy celnej	85389099

Materiał

Materiał części dolnej	Poliwęglan
Materiał części górnej	Poliwęglan, wzmocniony włóknem szklanym
Materiał uszczelnienia	Poliuretan
Materiał śruby pokrywy	Stal nierdzewna V2A

Certyfikaty

Znak atestu	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Znak atestu	DLG (odporność na amoniak)
Znak atestu	DNV (klasa: Statki & instalacje Offshore)

Pobierz kartę katalogową

Pobierz kartę katalogową

Instrukcja montażu

Instrukcja montażu DE/EN/FR/ES	pdf (1 MB)

Arkusz wymiarowy

Rysunek wymiarowy	pdf (533 KB)
Rysunek wymiarowy	dxf (5 MB)
Rysunek wymiarowy	dwg (946 KB)
Rysunek wymiarowy	jpg (1 MB)

Certyfikat

VDE Certyfikat (DIN EN 60670) DE/EN	pdf (329 KB)
UKCA Deklaracja EN	pdf (49 KB)
DLG Zatwierdzenie DE	pdf (2 MB)
CE Deklaracja DE/EN/PL	pdf (316 KB)
DLG Zatwierdzenie EN	pdf (2 MB)
CE Deklaracja DE/EN/FR	pdf (312 KB)
DNV Certyfikat EN	pdf (198 KB)

Akcesoria

Złącze kablowe śrubowe KVR M20-MGM/sw

Wymiary : 26,5 x 26,5 x 36 mm
Numer produktu: 22702001

Zakres uszczelnienia 6 - 12 mm, Długość gwintu 9 mm

Dławnica kablowa, IP68/IP69*, z odciążeniem naciągu, poliamid, M_ x 1,5 mm, z nakrętką...
