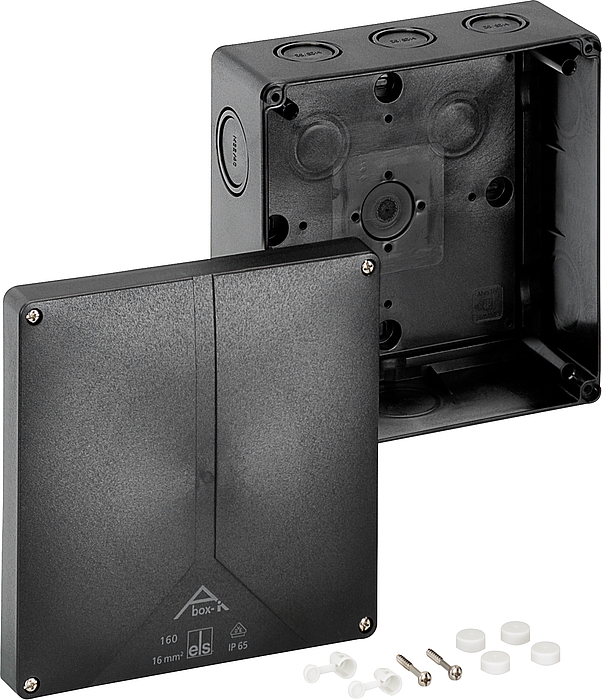

Skrzynka rozgałęźna
Numer produktu: 49191601 | Wymiary: 180 x 180 x 91 mm

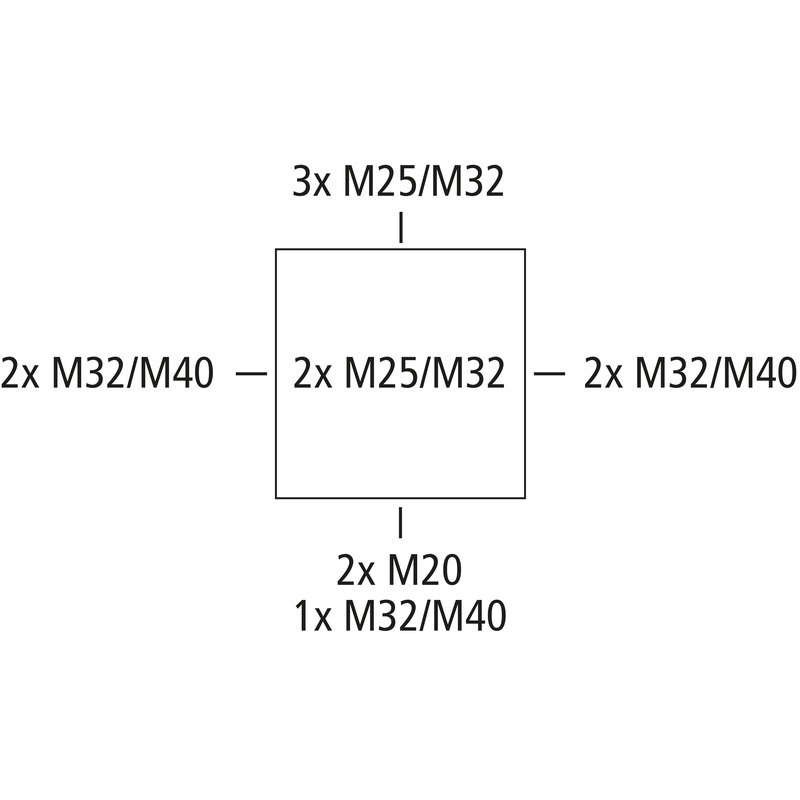

Skrzynka rozgałęźna, ze stopniem ochrony IP65, Przekrój znamionowy 16 mm², Ui=690 V AC, Certyfikowany zgodnie z VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (odporność na amoniak), DNV (klasa: Statki & instalacje Offshore), Membrany wypychane, M20/M25/M32/M40, (2 Tylny, 10 Bok), Wewnętrzne punkty mocowania, do instalacji w środowisku przemysłowym i chronionych obszarach zewnętrznych
czarny, bez zacisków
Dołączone akcesoria:
1 Zestaw do plombowania
| Znamionowe napięcie izolacji AC | 690 V |
|---|---|
| maks. przekrój przewodu | 16 mm² |
| Stopień ochrony | II |
| Rodzaj ochrony | IP65 |
| UL Type Rating | b.d. |
| Kolor części dolnej | czarny |
|---|---|
| Kolor części górnej | czarny |
| Szerokość | 180 mm |
|---|---|
| Długość | 180 mm |
| Wysokość | 91 mm |
| Masa | 0.504 kg |
| Odporność na promieniowanie UV | tak |
|---|---|
| bezhalogenowy | tak |
| Klasa reakcji na ogień zgodna z UL94 | V2 |
| Wytrzymałość żarnika zgodna z EN 60695-2-11 | 960 °C |
| Rodzaj mocowania | Montaż ścienny/sufitowy |
|---|---|
| Wytrzymałość udarowa | IK08 |
| możliwość plombowania | tak |
| Moment obrotowy śruby pokrywy | 1.7 Nm |
| Zapięcie | Wewnętrzne punkty mocowania |
| maks. względna wilgotność powietrza 25°C | 95 % |
|---|---|
| maks. względna wilgotność powietrza 40°C | 50 % |
| Temperatura otoczenia min. | -35 °C |
| Temperatura otoczenia maks. | 80 °C |
| Temperatura otoczenia 24 h | 60 °C |
| Miejsce montażu | chronione obszary zewnętrzne |
| EAN | 4013902931002 |
|---|---|
| Packing Unit Code | C62 |
| ETIM Class | EC002600 |
| Numer taryfy celnej | 85389099 |
| Materiał części dolnej | Poliwęglan |
|---|---|
| Materiał części górnej | Poliwęglan, wzmocniony włóknem szklanym |
| Materiał uszczelnienia | Poliuretan |
| Materiał śruby pokrywy | Stal nierdzewna V2A |
| Znak atestu | VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)) |
|---|---|
| Znak atestu | DLG (odporność na amoniak) |
| Znak atestu | DNV (klasa: Statki & instalacje Offshore) |
