Abzweigkasten Abox-i 350-35²/sw (49143501) Abox (do 2024 r.): Spelsberg
Ten produkt jest przestarzały. wychodzi do 28.02.2025

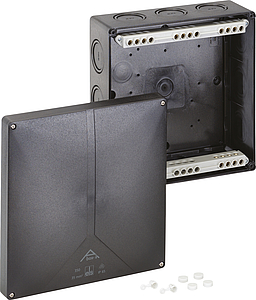

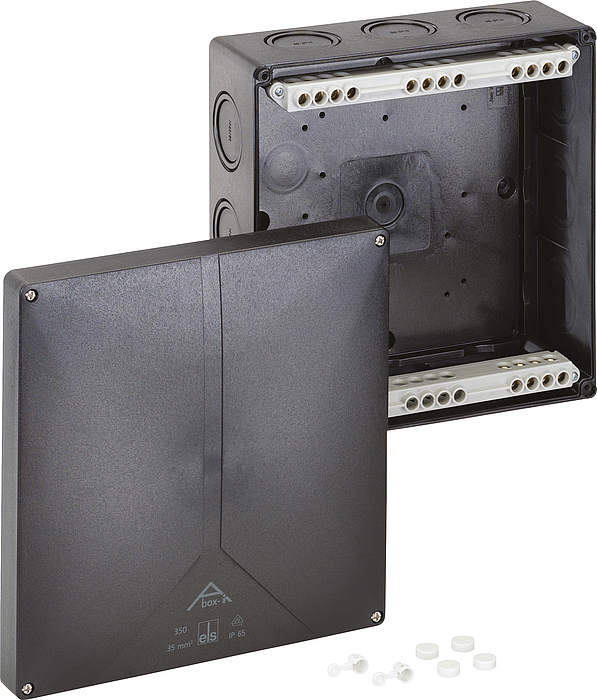

Skrzynka rozgałęźna

Abox-i 350-35²/sw

Numer produktu: 49143501 | Wymiary: 250 x 250 x 115 mm

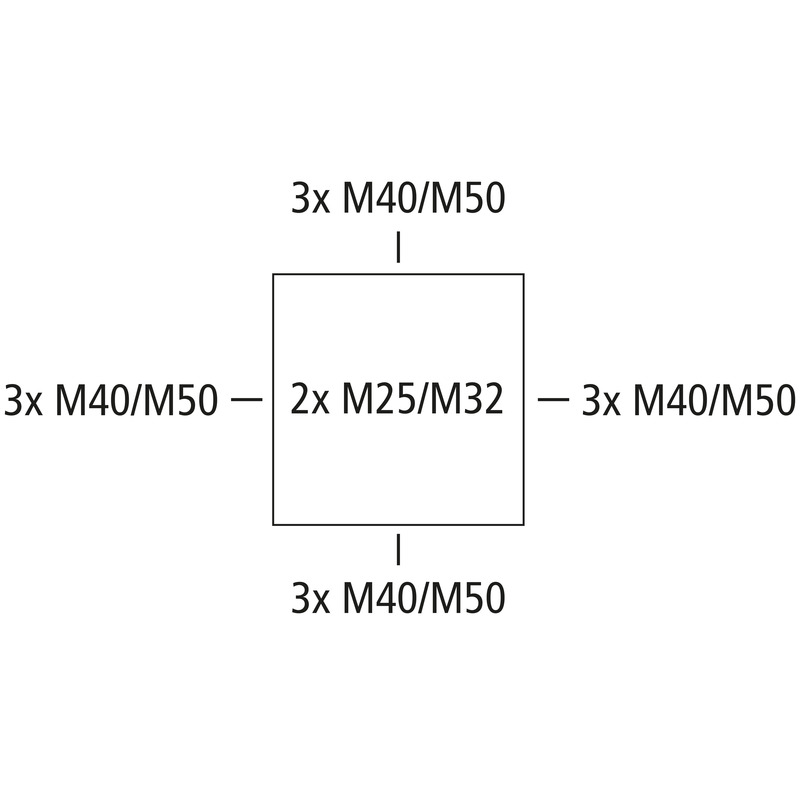

Skrzynka rozgałęźna, ze stopniem ochrony IP65, Przekrój znamionowy 35 mm², Ui=690 V AC, Certyfikowany zgodnie z VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (odporność na amoniak), DNV (klasa: Statki & instalacje Offshore), Membrany wypychane, M25/M32/M40/M50, (2 Tylny, 12 Bok), Wewnętrzne punkty mocowania, do instalacji w środowisku przemysłowym i chronionych obszarach zewnętrznych

czarny, z umieszczonymi wyżej zaciskami śrubowymi, 5-bieg. - 35 mm² (4 x 10² / 4 x 16² / 4 x 25² / 4 x 35²)

Dołączone akcesoria:
1 Zestaw do plombowania

właściwości elektryczne

Znamionowe napięcie izolacji AC 690 V
maks. przekrój przewodu 35 mm²
Stopień ochrony II
Rodzaj ochrony IP65
UL Type Rating b.d.

Kolory

Kolor części dolnej czarny
Kolor części górnej czarny

Wymiary

Szerokość 250 mm
Długość 250 mm
Wysokość 115 mm
Masa 1.333 kg

Właściwości materiału

Odporność na promieniowanie UV tak
bezhalogenowy tak
Klasa reakcji na ogień zgodna z UL94 V2
Wytrzymałość żarnika zgodna z EN 60695-2-11 960 °C

właściwości mechaniczne

Rodzaj mocowania Montaż ścienny/sufitowy
Wytrzymałość udarowa IK08
możliwość plombowania tak
Moment obrotowy śruby pokrywy 1.7 Nm
Zapięcie Wewnętrzne punkty mocowania

Warunki otoczenia

maks. względna wilgotność powietrza 25°C 95 %
maks. względna wilgotność powietrza 40°C 50 %
Temperatura otoczenia min. -35 °C
Temperatura otoczenia maks. 80 °C
Temperatura otoczenia 24 h 60 °C
Miejsce montażu chronione obszary zewnętrzne

Sales Information

EAN 4013902931019
Packing Unit Code C62
ETIM Class EC002600
Numer taryfy celnej 85369095

Materiał

Materiał części dolnej Poliwęglan
Materiał części górnej Poliwęglan, wzmocniony włóknem szklanym
Materiał uszczelnienia Poliuretan
Materiał śruby pokrywy Stal nierdzewna V2A

Certyfikaty

Znak atestu VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Znak atestu DLG (odporność na amoniak)
Znak atestu DNV (klasa: Statki & instalacje Offshore)

Pobierz kartę katalogową

Pobierz kartę katalogową

Instrukcja montażu

Instrukcja montażu DE/EN/FR/ES pdf (1 MB)

Arkusz wymiarowy

Rysunek wymiarowy jpg (1 MB)
Rysunek wymiarowy pdf (533 KB)
Rysunek wymiarowy dxf (5 MB)
Rysunek wymiarowy dwg (946 KB)

Certyfikat

CE Deklaracja DE/EN/PL pdf (316 KB)
DLG Zatwierdzenie DE pdf (2 MB)
UKCA Deklaracja EN pdf (49 KB)
DLG Zatwierdzenie EN pdf (2 MB)
CE Deklaracja DE/EN/FR pdf (312 KB)
DNV Certyfikat EN pdf (198 KB)
VDE Certyfikat (DIN EN 60670) DE/EN pdf (329 KB)

Akcesoria

Złącze kablowe śrubowe KVR M20-MGM/sw

  • Wymiary : 26,5 x 26,5 x 36 mm
  • Numer produktu: 22702001

Zakres uszczelnienia 6 - 12 mm, Długość gwintu 9 mm



Dławnica kablowa, IP68/IP69*, z odciążeniem naciągu, poliamid, M_ x 1,5 mm, z nakrętką...



Złącze kablowe śrubowe KVR M25-MGM/sw

  • Wymiary : 31,5 x 31,5 x 44 mm
  • Numer produktu: 22702501

Zakres uszczelnienia 9 - 16 mm, Długość gwintu 11 mm



Dławnica kablowa, IP68/IP69*, z odciążeniem naciągu, poliamid, M_ x 1,5 mm, z nakrętką...



Złącze kablowe śrubowe KVR M32-MGM/sw

  • Wymiary : 40 x 40 x 50 mm
  • Numer produktu: 22703201

Zakres uszczelnienia 11 - 21 mm, Długość gwintu 11 mm



Dławnica kablowa, IP68/IP69*, z odciążeniem naciągu, poliamid, M_ x 1,5 mm, z nakrętką...



Złącze kablowe śrubowe KVR M40-MGM/sw

  • Wymiary : 50 x 50 x 54 mm
  • Numer produktu: 22704001

Zakres uszczelnienia 16 - 28 mm, Długość gwintu 11 mm



Dławnica kablowa, IP68/IP69*, z odciążeniem naciągu, poliamid, M_ x 1,5 mm, z nakrętką...



Złącze kablowe śrubowe KVR M50-MGM/sw

  • Wymiary : 60 x 60 x 63 mm
  • Numer produktu: 22705001

Zakres uszczelnienia 21 - 34,5 mm, Długość gwintu 13 mm



Dławnica kablowa, IP68/IP69*, z odciążeniem naciągu, poliamid, M_ x 1,5 mm, z nakrętką...



Podwójne wpusty membranowe DMS M20/sw

  • Wymiary : 25,2 x 25,2 x 13,4 mm
  • Numer produktu: 26002001

Zakres uszczelnienia 7 - 13 mm



Podwójny wpust membranowy, IP66, z dwiema membranami uszczelniającymi, zamknięty, elastomer...



Podwójne wpusty membranowe DMS M25/sw

  • Wymiary : 29,7 x 29,7 x 13,6 mm
  • Numer produktu: 26002501

Zakres uszczelnienia 9 - 17 mm



Podwójny wpust membranowy, IP66, z dwiema membranami uszczelniającymi, zamknięty, elastomer...



Podwójne wpusty membranowe DMS M32/sw

  • Wymiary : 36,7 x 36,7 x 14,7 mm
  • Numer produktu: 26003201

Zakres uszczelnienia 13 - 21 mm



Podwójny wpust membranowy, IP66, z dwiema membranami uszczelniającymi, zamknięty, elastomer...



Zestaw kombi KS M25

  • Wymiary : 36 x 32 x 27 mm
  • Numer produktu: 19202501

Długość gwintu 19 mm



Zestaw kombi, do łączenia obudów z wpustami metrycznymi, polistyren, szary, kompletny z nakrętką...



Zestaw kombi KS M25-gro

  • Wymiary : 36 x 32 x 22 mm
  • Numer produktu: 19202601

Długość gwintu 22 mm



Zestaw kombi, do łączenia obudów z wpustami metrycznymi, polistyren, szary, kompletny z nakrętką...



Króciec napowietrzający BST M20/sw

  • Wymiary : 25,2 x 11,9 x 25,2 mm
  • Numer produktu: 26202001

czarny



Zaślepka wentylacyjna IP44 z uszczelką labiryntową w celu redukcji powstawania kondensatu w...



Króciec napowietrzający BST M20

  • Wymiary : 25,22 x 11,9 x 25,2 mm
  • Numer produktu: 26242001

szary



Zaślepka wentylacyjna IP44 z uszczelką labiryntową w celu redukcji powstawania kondensatu w...



Króciec rurowy RST M20

  • Wymiary : 29 x 26 x 38 mm
  • Numer produktu: 28842001

dla rur o średnicy zewnętrznej 20 mm



Króciec rurowy do mocowania rur gładkich, z nakrętką zabezpieczającą, polistyren, szary



Ten artykuł jest zarchiwizowany!

Listwa zaciskowa HandyGrip VG 20

  • Numer produktu: 68502001

sortowane wg kolorów



12-bieg. zaciski śrubowe, przekrój znamionowy 2,5 mm², Ui=400 V



Ten artykuł jest zarchiwizowany!

Listwa zaciskowa HandyGrip VG 21

  • Numer produktu: 68502101

zamknięte z jednej strony, sortowane wg kolorów



12-bieg. zaciski śrubowe, przekrój znamionowy 2,5 mm², Ui=400 V



Ten artykuł jest zarchiwizowany!

Listwa zaciskowa HandyGrip VG 21 w

  • Numer produktu: 68512101

zamknięte z jednej strony, białe



12-bieg. zaciski śrubowe, przekrój znamionowy 2,5 mm², Ui=400 V



Ten artykuł jest zarchiwizowany!

Zacisk wtykowy HandyQuick SQ 32

  • Numer produktu: 68832001

ciemnoszary, 3 x 1,0-2,5 mm²



Bezśrubowy zacisk połączeniowy do przewodów jednożyłowych wg DIN EN 60998 (VDE 0613), Ui=400 V



Ten artykuł jest zarchiwizowany!

Zacisk wtykowy HandyQuick SQ 52

  • Numer produktu: 68852001

ciemnoszary, 5 x 1,0-2,5 mm²



Bezśrubowy zacisk połączeniowy do przewodów jednożyłowych wg DIN EN 60998 (VDE 0613), Ui=400 V



Listwa zaciskowa Abox 250/350 KLS-25²/35²

  • Wymiary : 277 x 66 x 18 mm
  • Numer produktu: 84003501

5-bieg. – 35 mm²



Zacisk połączeniowy wg DIN EN 60998 (VDE 0613), Ui=690V



Ten artykuł jest zarchiwizowany!

Szyna znormalizowana NS35-216/2

  • Wymiary : 35 x 219 x 15 mm
  • Numer produktu: 89403501

dla Abox/Abox-i 250, Abox/Abox-i 350, długość 218,5 mm



Szyna znormalizowana wg DIN EN 60715, 35 x 7,5 mm, wraz ze śrubami mocującymi



Ten artykuł jest zarchiwizowany!

Płyta montażowa Abox 350 MPI

  • Wymiary : 217 x 217 x 2,5 mm
  • Numer produktu: 89503501

do Abox/Abox-i 350



Płyta montażowa z materiału izolacyjnego laminowanego melaminą, grubość 2,5 mm, szara, wraz ze...
