Ten produkt jest przestarzały. wychodzi do 28.02.2025

Do następcy produktu

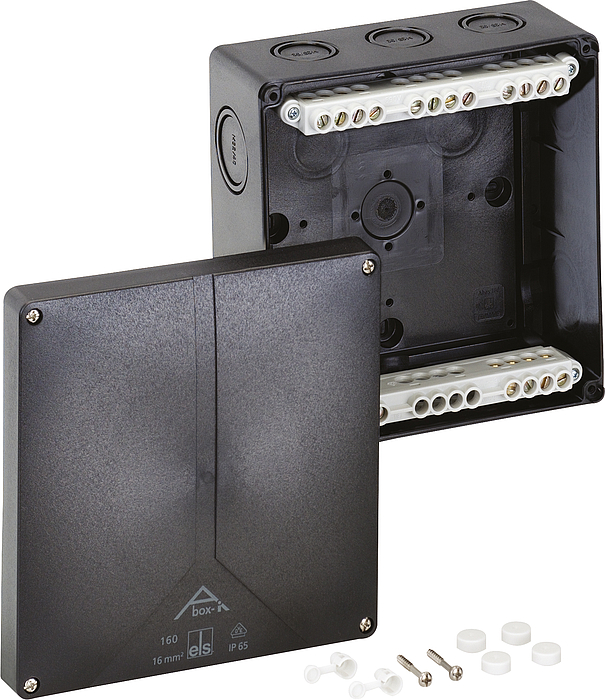

Abox-i 160-16²/sw

Abox-i 160-16²/sw

Skrzynka rozgałęźna

Abox-i 160-16²/sw

Numer produktu: 49141601 | Wymiary: 180 x 180 x 91 mm

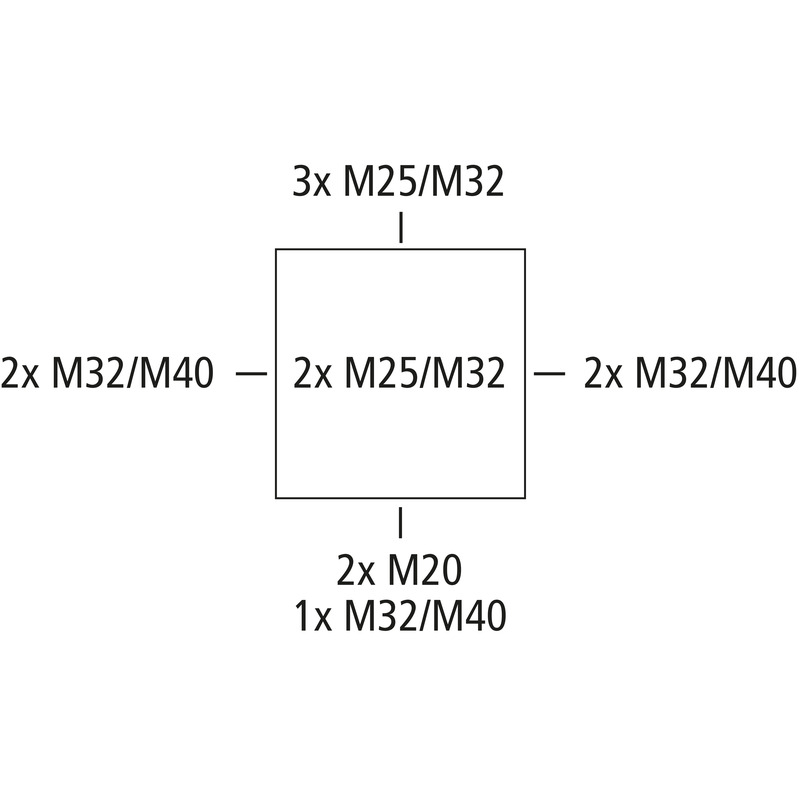

Skrzynka rozgałęźna, ze stopniem ochrony IP65, Przekrój znamionowy 16 mm², U_i=690 V AC, Certyfikowany zgodnie z VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (odporność na amoniak), DNV (klasa: Statki & instalacje Offshore), Membrany wypychane, M20/M25/M32/M40, (2 Tylny, 10 Bok), Wewnętrzne punkty mocowania, do instalacji w środowisku przemysłowym i chronionych obszarach zewnętrznych

czarny, z umieszczonymi wyżej zaciskami śrubowymi, 5-bieg. - 16 mm² (4 x 6² / 4 x 10² / 4 x 16²)

Dołączone akcesoria:
1 Zestaw do plombowania

właściwości elektryczne

Znamionowe napięcie izolacji AC	690 V
maks. przekrój przewodu	16 mm²
Stopień ochrony	II
Rodzaj ochrony	IP65
UL Type Rating	b.d.

Kolory

Kolor części dolnej	czarny
Kolor części górnej	czarny

Wymiary

Szerokość	180 mm
Długość	180 mm
Wysokość	91 mm
Masa	0.7034 kg

Właściwości materiału

Odporność na promieniowanie UV	tak
bezhalogenowy	tak
Klasa reakcji na ogień zgodna z UL94	V2
Wytrzymałość żarnika zgodna z EN 60695-2-11	960 °C

właściwości mechaniczne

Rodzaj mocowania	Montaż ścienny/sufitowy
Wytrzymałość udarowa	IK08
możliwość plombowania	tak
Moment obrotowy śruby pokrywy	1.7 Nm
Zapięcie	Wewnętrzne punkty mocowania

Warunki otoczenia

maks. względna wilgotność powietrza 25°C	95 %
maks. względna wilgotność powietrza 40°C	50 %
Temperatura otoczenia min.	-35 °C
Temperatura otoczenia maks.	80 °C
Temperatura otoczenia 24 h	60 °C
Miejsce montażu	chronione obszary zewnętrzne

Sales Information

EAN	4013902930999
Packing Unit Code	C62
ETIM Class	EC002600
Numer taryfy celnej	85369095

Materiał

Materiał części dolnej	Poliwęglan
Materiał części górnej	Poliwęglan, wzmocniony włóknem szklanym
Materiał uszczelnienia	Poliuretan
Materiał śruby pokrywy	Stal nierdzewna V2A

Certyfikaty

Znak atestu	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Znak atestu	DLG (odporność na amoniak)
Znak atestu	DNV (klasa: Statki & instalacje Offshore)

Pobierz kartę katalogową

Pobierz kartę katalogową

Instrukcja montażu

Instrukcja montażu DE/EN/FR/ES	pdf (1 MB)

Arkusz wymiarowy

Rysunek wymiarowy	pdf (417 KB)
Rysunek wymiarowy	dxf (4 MB)
Rysunek wymiarowy	dwg (883 KB)
Rysunek wymiarowy	jpg (1 MB)

Certyfikat

UKCA Deklaracja EN	pdf (49 KB)
CE Deklaracja DE/EN/FR	pdf (312 KB)
DLG Zatwierdzenie EN	pdf (2 MB)
DNV Certyfikat EN	pdf (198 KB)
VDE Certyfikat (DIN EN 60670) DE/EN	pdf (329 KB)
CE Deklaracja DE/EN/PL	pdf (316 KB)
DLG Zatwierdzenie DE	pdf (2 MB)

Akcesoria

Złącze kablowe śrubowe - KVR M20-MGM/sw

Złącze kablowe śrubowe KVR M20-MGM/sw

Wymiary : 26,5 x 26,5 x 36 mm
Numer produktu: 22702001

Zakres uszczelnienia 6 - 12 mm, Długość gwintu 9 mm

Dławnica kablowa, IP68/IP69*, z odciążeniem naciągu, poliamid, M_ x 1,5 mm, z nakrętką...

Listy zakupów

Złącze kablowe śrubowe - KVR M25-MGM/sw

Złącze kablowe śrubowe KVR M25-MGM/sw

Wymiary : 31,5 x 31,5 x 44 mm
Numer produktu: 22702501

Zakres uszczelnienia 9 - 16 mm, Długość gwintu 11 mm

Dławnica kablowa, IP68/IP69*, z odciążeniem naciągu, poliamid, M_ x 1,5 mm, z nakrętką...

Listy zakupów

Złącze kablowe śrubowe - KVR M32-MGM/sw

Złącze kablowe śrubowe KVR M32-MGM/sw

Wymiary : 40 x 40 x 50 mm
Numer produktu: 22703201

Zakres uszczelnienia 11 - 21 mm, Długość gwintu 11 mm

Dławnica kablowa, IP68/IP69*, z odciążeniem naciągu, poliamid, M_ x 1,5 mm, z nakrętką...

Listy zakupów

Złącze kablowe śrubowe - KVR M40-MGM/sw

Złącze kablowe śrubowe KVR M40-MGM/sw

Wymiary : 50 x 50 x 54 mm
Numer produktu: 22704001

Zakres uszczelnienia 16 - 28 mm, Długość gwintu 11 mm

Dławnica kablowa, IP68/IP69*, z odciążeniem naciągu, poliamid, M_ x 1,5 mm, z nakrętką...

Listy zakupów

Podwójne wpusty membranowe - DMS M20/sw

Podwójne wpusty membranowe DMS M20/sw

Wymiary : 25,2 x 25,2 x 13,4 mm
Numer produktu: 26002001

Zakres uszczelnienia 7 - 13 mm

Podwójny wpust membranowy, IP66, z dwiema membranami uszczelniającymi, zamknięty, elastomer...

Listy zakupów

Podwójne wpusty membranowe - DMS M25/sw

Podwójne wpusty membranowe DMS M25/sw

Wymiary : 29,7 x 29,7 x 13,6 mm
Numer produktu: 26002501

Zakres uszczelnienia 9 - 17 mm

Podwójny wpust membranowy, IP66, z dwiema membranami uszczelniającymi, zamknięty, elastomer...

Listy zakupów

Podwójne wpusty membranowe - DMS M32/sw

Podwójne wpusty membranowe DMS M32/sw

Wymiary : 36,7 x 36,7 x 14,7 mm
Numer produktu: 26003201

Zakres uszczelnienia 13 - 21 mm

Podwójny wpust membranowy, IP66, z dwiema membranami uszczelniającymi, zamknięty, elastomer...

Listy zakupów

Zestaw kombi - KS M20

Zestaw kombi KS M20

Wymiary : 100 x 40 x 30 mm
Numer produktu: 19202001

Długość gwintu 17 mm

Zestaw kombi, do łączenia obudów z wpustami metrycznymi, polistyren, szary, kompletny z nakrętką...

Listy zakupów

Listwa zaciskowa - Abox 160 KLS-16²

Listwa zaciskowa Abox 160 KLS-16²

Wymiary : 170 x 120 x 20 mm
Numer produktu: 84001601

5-bieg. – 16 mm²

Zacisk połączeniowy wg DIN EN 60998 (VDE 0613), U_i=690V

Listy zakupów

Ten artykuł jest zarchiwizowany!

Szyna znormalizowana - NS35-144/2

Szyna znormalizowana NS35-144/2

Wymiary : 35 x 144 x 15 mm
Numer produktu: 89401601

dla Abox/Abox-i 160 i Abox/Abox-i 250, długość 144 mm

Szyna znormalizowana wg DIN EN 60715, 35 x 7,5 mm, wraz ze śrubami mocującymi

Listy zakupów

Ten artykuł jest zarchiwizowany!

Płyta montażowa - Abox 160 MPI

Płyta montażowa Abox 160 MPI

Wymiary : 149 x 149 x 2,5 mm
Numer produktu: 89501601

do Abox/Abox-i 160

Płyta montażowa z materiału izolacyjnego laminowanego melaminą, grubość 2,5 mm, szara, wraz ze...

Listy zakupów
