Ten produkt jest przestarzały. wychodzi do 28.02.2025

Do następcy produktu

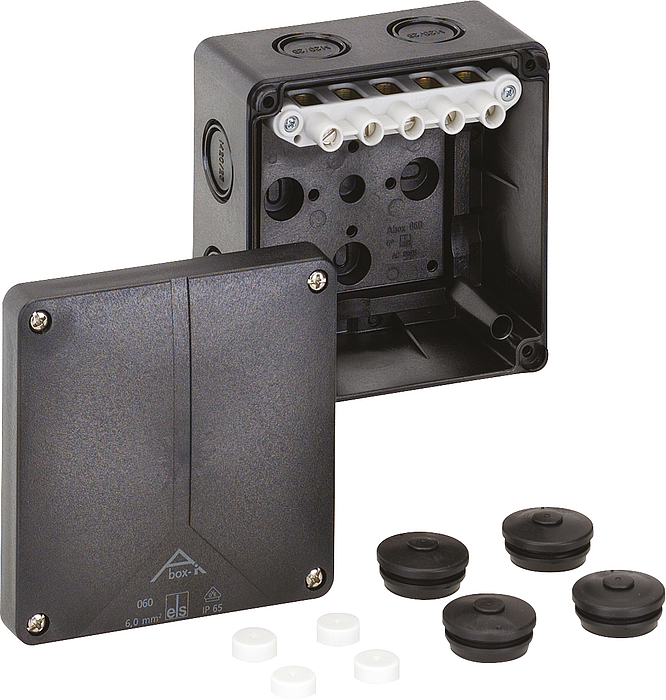

Abox-i 060-6²/sw

Abox-i 060-6²/sw

Skrzynka rozgałęźna

Abox-i 060-6²/sw

Numer produktu: 49140601 | Wymiary: 110 x 110 x 67 mm

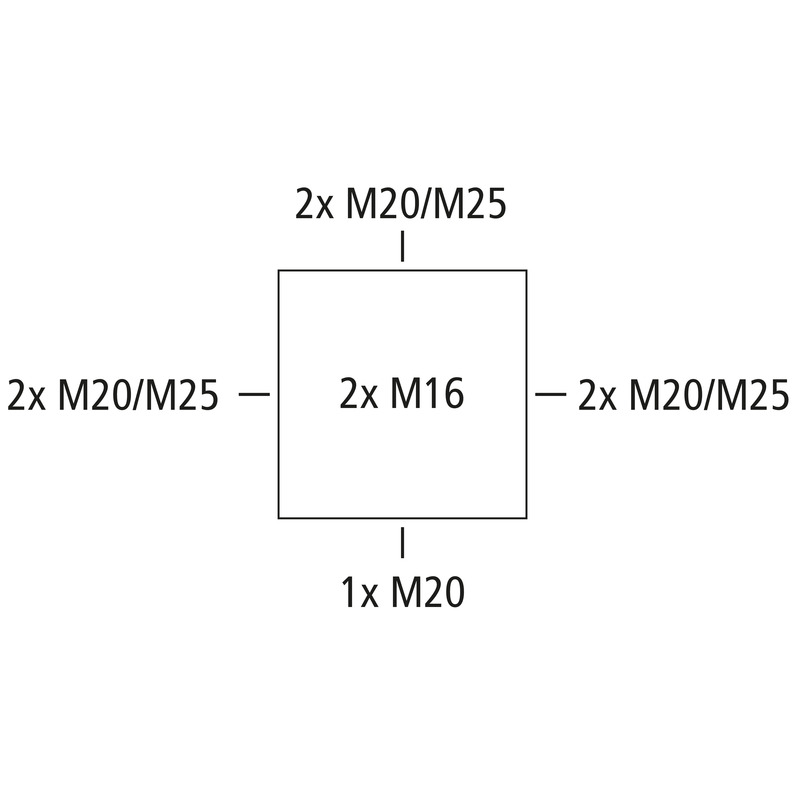

Skrzynka rozgałęźna, ze stopniem ochrony IP65, Przekrój znamionowy 6 mm², U_i=690 V AC, Certyfikowany zgodnie z VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (odporność na amoniak), DNV (klasa: Statki & instalacje Offshore), Membrany wypychane, M20/M25, (2 Tylny, 7 Bok), Wewnętrzne punkty mocowania, do instalacji w środowisku przemysłowym i chronionych obszarach zewnętrznych

czarny, z umieszczonym wyżej zaciskiem śrubowym, 5-bieg. - 6 mm² (4 x 2,5² / 4 x 4² / 3 x 6²)

Dołączone akcesoria:
4 Podwójne wpusty membranowe IP66 M25 Zakres uszczelnienia 9 - 16 mm

właściwości elektryczne

Znamionowe napięcie izolacji AC	690 V
maks. przekrój przewodu	6 mm²
Stopień ochrony	II
Rodzaj ochrony	IP65
UL Type Rating	b.d.

Kolory

Kolor części dolnej	czarny
Kolor części górnej	czarny

Wymiary

Szerokość	110 mm
Długość	110 mm
Wysokość	67 mm
Masa	0.2549 kg

Właściwości materiału

Odporność na promieniowanie UV	tak
bezhalogenowy	tak
Klasa reakcji na ogień zgodna z UL94	V2
Wytrzymałość żarnika zgodna z EN 60695-2-11	960 °C

właściwości mechaniczne

Rodzaj mocowania	Montaż ścienny/sufitowy
Wytrzymałość udarowa	IK08
możliwość plombowania	tak
Moment obrotowy śruby pokrywy	1.7 Nm
Zapięcie	Wewnętrzne punkty mocowania

Warunki otoczenia

maks. względna wilgotność powietrza 25°C	95 %
maks. względna wilgotność powietrza 40°C	50 %
Temperatura otoczenia min.	-35 °C
Temperatura otoczenia maks.	80 °C
Temperatura otoczenia 24 h	60 °C
Miejsce montażu	chronione obszary zewnętrzne

Sales Information

EAN	4013902930951
Packing Unit Code	C62
ETIM Class	EC002600
Numer taryfy celnej	85369095

Materiał

Materiał części dolnej	Poliwęglan
Materiał części górnej	Poliwęglan, wzmocniony włóknem szklanym
Materiał uszczelnienia	Poliuretan
Materiał śruby pokrywy	Stal nierdzewna V2A

Certyfikaty

Znak atestu	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Znak atestu	DLG (odporność na amoniak)
Znak atestu	DNV (klasa: Statki & instalacje Offshore)

Pobierz kartę katalogową

Pobierz kartę katalogową

Instrukcja montażu

Instrukcja montażu DE/EN/FR/ES	pdf (1 MB)

Arkusz wymiarowy

Rysunek wymiarowy	pdf (369 KB)
Rysunek wymiarowy	dxf (4 MB)
Rysunek wymiarowy	dwg (748 KB)
Rysunek wymiarowy	jpg (1 MB)

Certyfikat

DLG Zatwierdzenie DE	pdf (2 MB)
DNV Certyfikat EN	pdf (198 KB)
CE Deklaracja DE/EN/FR	pdf (312 KB)
UKCA Deklaracja EN	pdf (49 KB)
DLG Zatwierdzenie EN	pdf (2 MB)
VDE Certyfikat (DIN EN 60670) DE/EN	pdf (329 KB)
CE Deklaracja DE/EN/PL	pdf (316 KB)
