Abzweigkasten Abox-i 060-L (49090601) Abox (do 2024 r.): Spelsberg
Ten produkt jest przestarzały. wychodzi do 28.02.2025

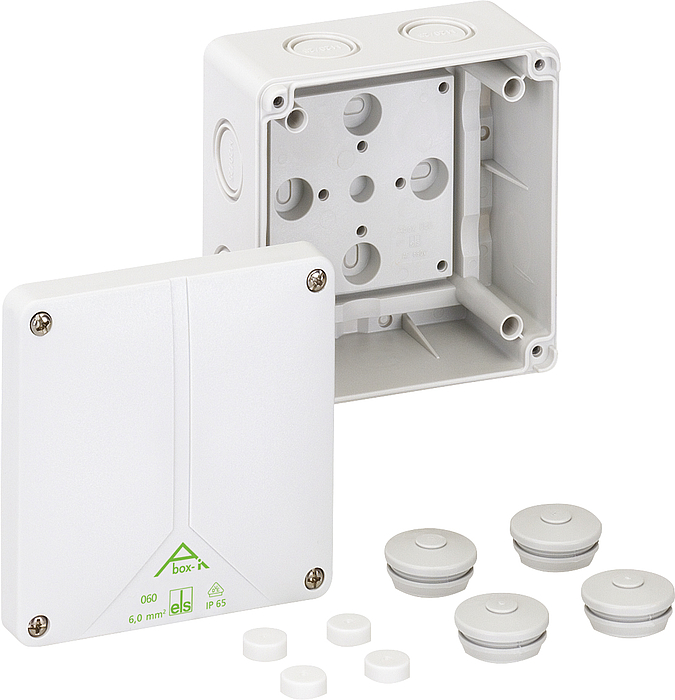

Skrzynka rozgałęźna

Abox-i 060-L

Numer produktu: 49090601 | Wymiary: 110 x 110 x 67 mm

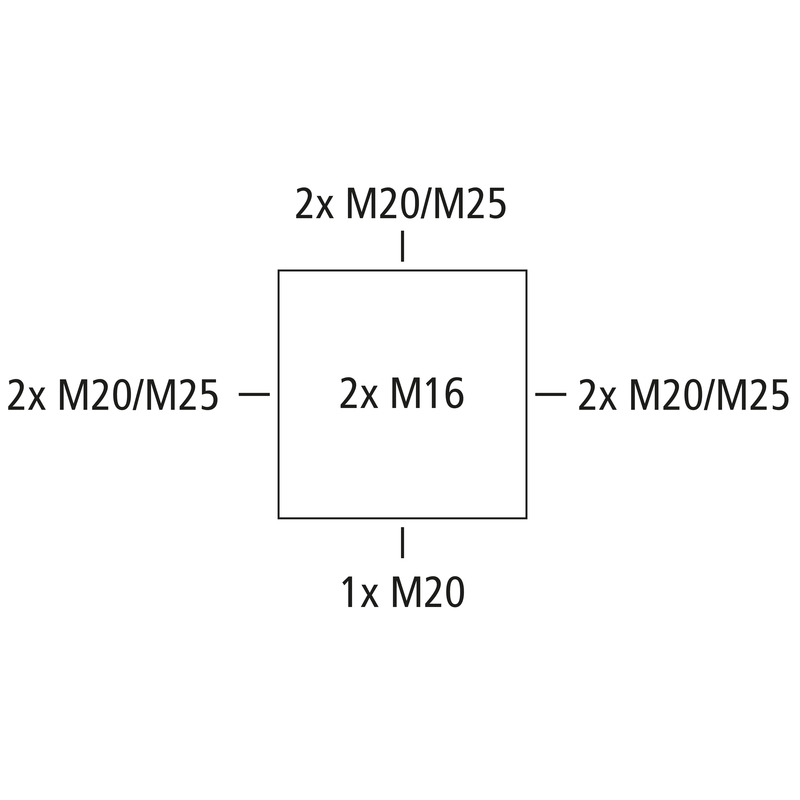

Skrzynka rozgałęźna, ze stopniem ochrony IP65, Przekrój znamionowy 6 mm², Ui=690 V AC, Certyfikowany zgodnie z VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (odporność na amoniak), DNV (klasa: Statki & instalacje Offshore), Membrany wypychane, M20/M25, (2 Tylny, 7 Bok), Wewnętrzne punkty mocowania, do instalacji w środowisku przemysłowym i chronionych obszarach zewnętrznych

szary, bez zacisków

Dołączone akcesoria:
4 Podwójne wpusty membranowe IP66 M25 Zakres uszczelnienia 9 - 16 mm

właściwości elektryczne

Znamionowe napięcie izolacji AC 690 V
maks. przekrój przewodu 6 mm²
Stopień ochrony II
Rodzaj ochrony IP65
UL Type Rating b.d.

Kolory

Kolor części dolnej szary
Kolor części górnej szary

Wymiary

Szerokość 110 mm
Długość 110 mm
Wysokość 67 mm
Masa 0.2282 kg

Właściwości materiału

Odporność na promieniowanie UV tak
bezhalogenowy tak
Klasa reakcji na ogień zgodna z UL94 V2
Wytrzymałość żarnika zgodna z EN 60695-2-11 960 °C

właściwości mechaniczne

Rodzaj mocowania Montaż ścienny/sufitowy
Wytrzymałość udarowa IK08
możliwość plombowania tak
Moment obrotowy śruby pokrywy 1.7 Nm
Zapięcie Wewnętrzne punkty mocowania

Warunki otoczenia

maks. względna wilgotność powietrza 25°C 95 %
maks. względna wilgotność powietrza 40°C 50 %
Temperatura otoczenia min. -35 °C
Temperatura otoczenia maks. 80 °C
Temperatura otoczenia 24 h 60 °C
Miejsce montażu chronione obszary zewnętrzne

Sales Information

EAN 4013902557974
Packing Unit Code C62
ETIM Class EC002600
Numer taryfy celnej 85389099

Materiał

Materiał części dolnej Poliwęglan
Materiał części górnej Poliwęglan, wzmocniony włóknem szklanym
Materiał uszczelnienia Poliuretan
Materiał śruby pokrywy Stal nierdzewna V2A

Certyfikaty

Znak atestu VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Znak atestu DLG (odporność na amoniak)
Znak atestu DNV (klasa: Statki & instalacje Offshore)

Pobierz kartę katalogową

Pobierz kartę katalogową

Instrukcja montażu

Instrukcja montażu DE/EN/FR/ES pdf (1 MB)

Arkusz wymiarowy

Rysunek wymiarowy pdf (369 KB)
Rysunek wymiarowy dxf (4 MB)
Rysunek wymiarowy dwg (748 KB)
Rysunek wymiarowy jpg (1 MB)

Certyfikat

CE Deklaracja DE/EN/FR pdf (312 KB)
DNV Certyfikat EN pdf (198 KB)
DLG Zatwierdzenie EN pdf (2 MB)
DLG Zatwierdzenie DE pdf (2 MB)
VDE Certyfikat (DIN EN 60670) DE/EN pdf (329 KB)
UKCA Deklaracja EN pdf (49 KB)
CE Deklaracja DE/EN/PL pdf (316 KB)

Akcesoria

Złącze kablowe śrubowe KVR M20-MGM

  • Wymiary : 26,5 x 26,5 x 36 mm
  • Numer produktu: 22742001

Zakres uszczelnienia 6 - 12 mm, Długość gwintu 9 mm



Dławnica kablowa, IP68/IP69*, z odciążeniem naciągu, poliamid, M_ x 1,5 mm, z nakrętką...



Złącze kablowe śrubowe KVR M25-MGM

  • Wymiary : 31,5 x 31,5 x 44 mm
  • Numer produktu: 22742501

Zakres uszczelnienia 9 - 16 mm, Długość gwintu 11 mm



Dławnica kablowa, IP68/IP69*, z odciążeniem naciągu, poliamid, M_ x 1,5 mm, z nakrętką...



Podwójne wpusty membranowe DMS M20/w

  • Wymiary : 25,2 x 25,2 x 13,4 mm
  • Numer produktu: 26012001

Zakres uszczelnienia 7 - 13 mm



Podwójny wpust membranowy, IP66, z dwiema membranami uszczelniającymi, zamknięty, elastomer...



Podwójne wpusty membranowe DMS M25/w

  • Wymiary : 29,7 x 29,7 x 13,6 mm
  • Numer produktu: 26012501

Zakres uszczelnienia 9 - 17 mm



Podwójny wpust membranowy, IP66, z dwiema membranami uszczelniającymi, zamknięty, elastomer...



Podwójne wpusty membranowe DMS M20

  • Wymiary : 25,2 x 25,2 x 13,4 mm
  • Numer produktu: 26042001

Zakres uszczelnienia 7 - 13 mm



Podwójny wpust membranowy, IP66, z dwiema membranami uszczelniającymi, zamknięty, elastomer...



Podwójne wpusty membranowe DMS M25

  • Wymiary : 29,7 x 29,7 x 13,6 mm
  • Numer produktu: 26042501

Zakres uszczelnienia 9 - 17 mm



Podwójny wpust membranowy, IP66, z dwiema membranami uszczelniającymi, zamknięty, elastomer...



Zestaw kombi KS M25

  • Wymiary : 36 x 32 x 27 mm
  • Numer produktu: 19202501

Długość gwintu 19 mm



Zestaw kombi, do łączenia obudów z wpustami metrycznymi, polistyren, szary, kompletny z nakrętką...



Zestaw kombi KS M25-gro

  • Wymiary : 36 x 32 x 22 mm
  • Numer produktu: 19202601

Długość gwintu 22 mm



Zestaw kombi, do łączenia obudów z wpustami metrycznymi, polistyren, szary, kompletny z nakrętką...



Króciec napowietrzający BST M20/sw

  • Wymiary : 25,2 x 11,9 x 25,2 mm
  • Numer produktu: 26202001

czarny



Zaślepka wentylacyjna IP44 z uszczelką labiryntową w celu redukcji powstawania kondensatu w...



Króciec napowietrzający BST M20

  • Wymiary : 25,22 x 11,9 x 25,2 mm
  • Numer produktu: 26242001

szary



Zaślepka wentylacyjna IP44 z uszczelką labiryntową w celu redukcji powstawania kondensatu w...



Listwa zaciskowa Abox 060 KLS-6²

  • Wymiary : 46,6 x 17,8 x 31,5 mm
  • Numer produktu: 84000601

5-bieg. – 6 mm²



Zacisk połączeniowy wg DIN EN 60998 (VDE 0613), Ui=690V



Ten artykuł jest zarchiwizowany!

Zestaw do plombowania Abox PST

  • Wymiary : 10 x 25 x 12,5 mm
  • Numer produktu: 89001001

do puszek łączeniowych Abox/Abox-i 025 do 100, (od Abox/Abox-i 160...



Zestaw do plombowania



Ten artykuł jest zarchiwizowany!

Płyta montażowa Abox 060 MPI

  • Wymiary : 83 x 83 x 2,5 mm
  • Numer produktu: 89500601

do Abox/Abox-i 060



Płyta montażowa z materiału izolacyjnego laminowanego melaminą, grubość 2,5 mm, szara, wraz ze...
