Abzweigkasten Abox-i 025-L (49090201) Abox (do 2024 r.): Spelsberg
Ten produkt jest przestarzały. wychodzi do 28.02.2025

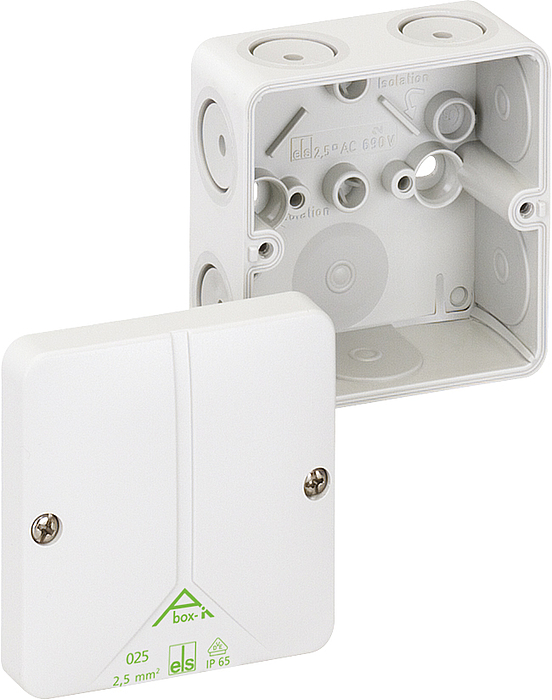

Skrzynka rozgałęźna

Abox-i 025-L

Numer produktu: 49090201 | Wymiary: 80 x 80 x 52 mm

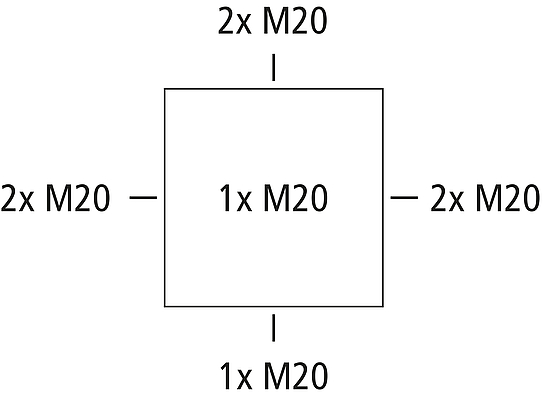

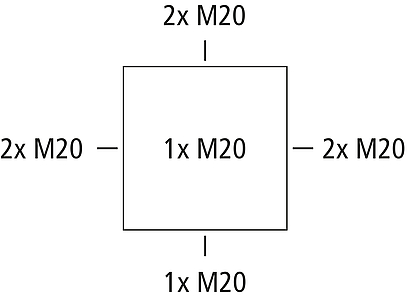

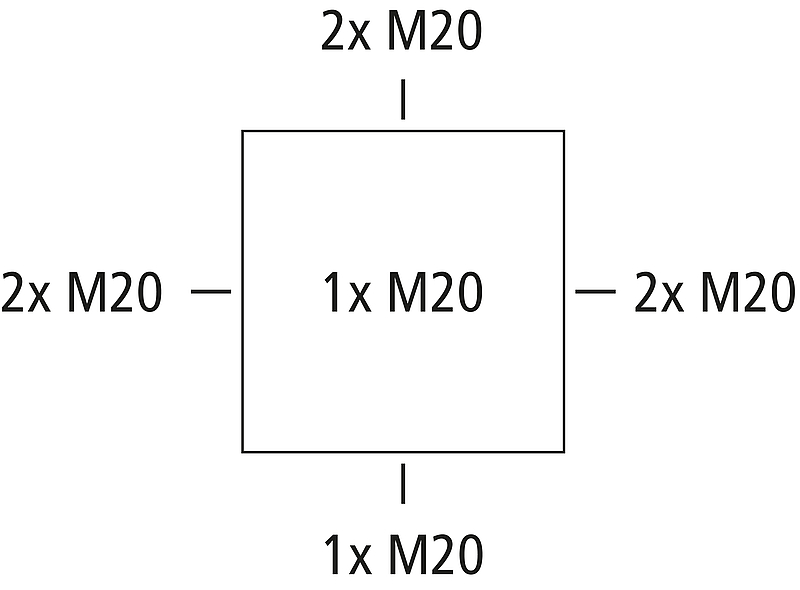

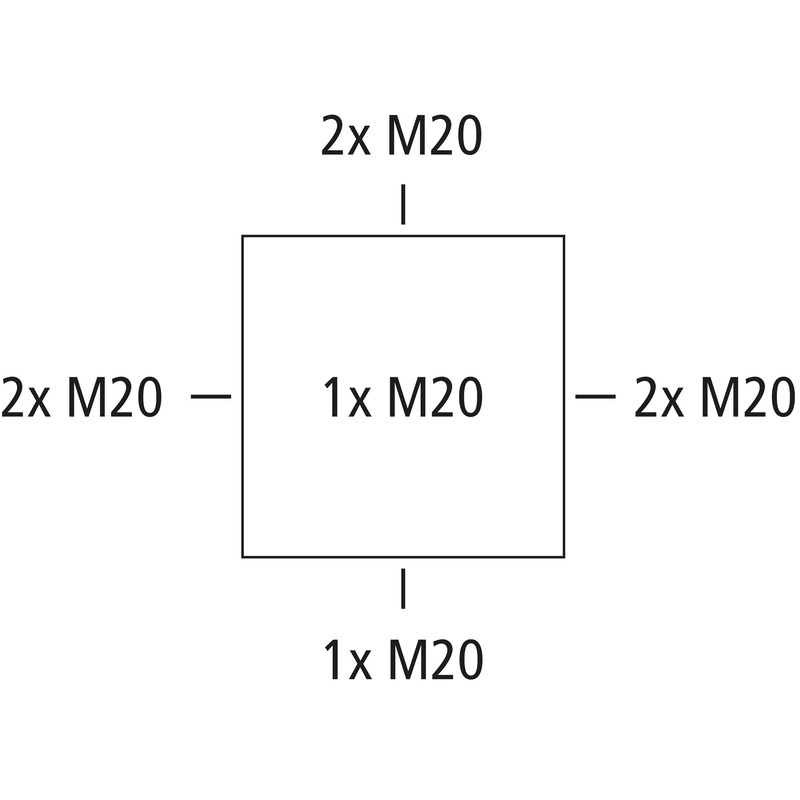

Skrzynka rozgałęźna, ze stopniem ochrony IP65, Przekrój znamionowy 2,5 mm², Ui=690 V AC, Certyfikowany zgodnie z VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (odporność na amoniak), DNV (klasa: Statki & instalacje Offshore), Samo-uszczelniające, miękkie membrany wpustowe, M20, Zakres uszczelnienia 2 - 16 mm, (1 Tylny, 7 Bok), Wewnętrzne punkty mocowania, do instalacji w środowisku przemysłowym i chronionych obszarach zewnętrznych

szary, bez zacisków

Highlights

Puszki łączeniowe Spelsberg Abox odporne na warunki atmosferyczne z zaciskami i bez zacisków od 1,5 do 240 mm² są wyjątkowo odporne na uderzenia i pęknięcia. Są one przeznaczone do użytku w ekstremalnych warunkach i mogą być używane na żądanie z czerwoną pokrywą do identyfikacji obwodów oświetlenia bezpieczeństwa.



właściwości elektryczne

Znamionowe napięcie izolacji AC 690 V
maks. przekrój przewodu 2,5 mm²
Stopień ochrony II
Rodzaj ochrony IP65
UL Type Rating b.d.

Kolory

Kolor części dolnej szary
Kolor części górnej szary

Wymiary

Szerokość 80 mm
Długość 80 mm
Wysokość 52 mm
Masa 0.0874 kg

Właściwości materiału

Odporność na promieniowanie UV tak
bezhalogenowy tak
Klasa reakcji na ogień zgodna z UL94 HB
Wytrzymałość żarnika zgodna z EN 60695-2-11 650 °C

właściwości mechaniczne

dla zakresu uszczelnienia min. 2 mm
dla zakresu uszczelnienia maks. 16 mm
Rodzaj mocowania Montaż ścienny/sufitowy
Wytrzymałość udarowa IK08
możliwość plombowania tak
Moment obrotowy śruby pokrywy 1.7 Nm
Zapięcie Wewnętrzne punkty mocowania

Warunki otoczenia

maks. względna wilgotność powietrza 25°C 95 %
maks. względna wilgotność powietrza 40°C 50 %
Temperatura otoczenia min. -35 °C
Temperatura otoczenia maks. 80 °C
Temperatura otoczenia 24 h 60 °C
Miejsce montażu chronione obszary zewnętrzne

Sales Information

EAN 4013902557950
Packing Unit Code C62
ETIM Class EC002600
Numer taryfy celnej 85389099

Materiał

Materiał części dolnej ASA-PC
Materiał części górnej ASA-PC
Materiał uszczelnienia Elastomer termoplastyczny
Materiał śruby pokrywy Stal nierdzewna V2A

Certyfikaty

Znak atestu VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Znak atestu DLG (odporność na amoniak)
Znak atestu DNV (klasa: Statki & instalacje Offshore)
