Abzweigkasten Abox-i SL-6² (49081001) Abox (do 2024 r.): Spelsberg
Ten artykuł jest zarchiwizowany!

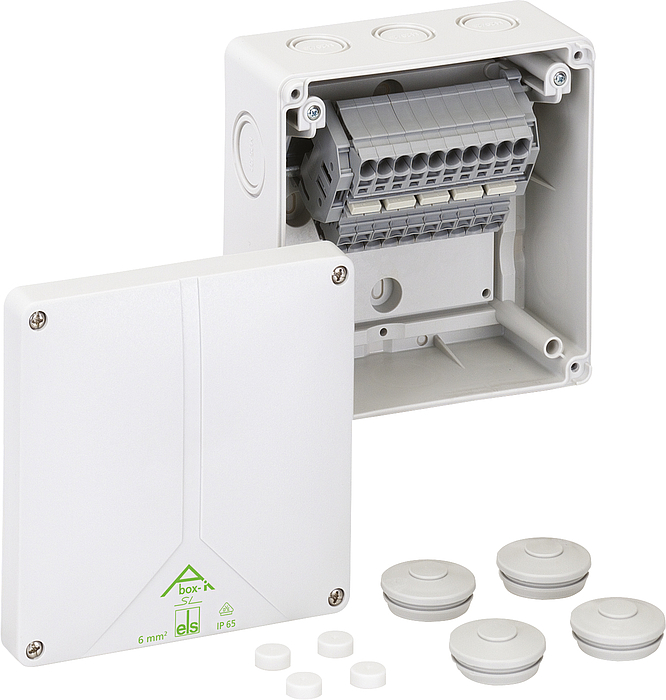

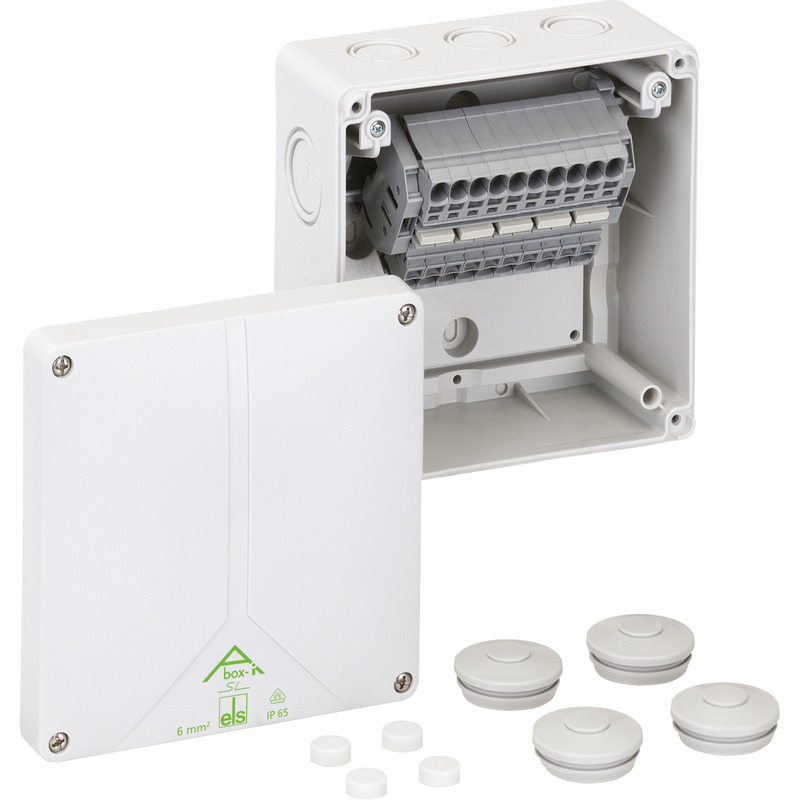

Skrzynka rozgałęźna

Abox-i SL-6²

Numer produktu: 49081001 | Wymiary: 140 x 140 x 79 mm

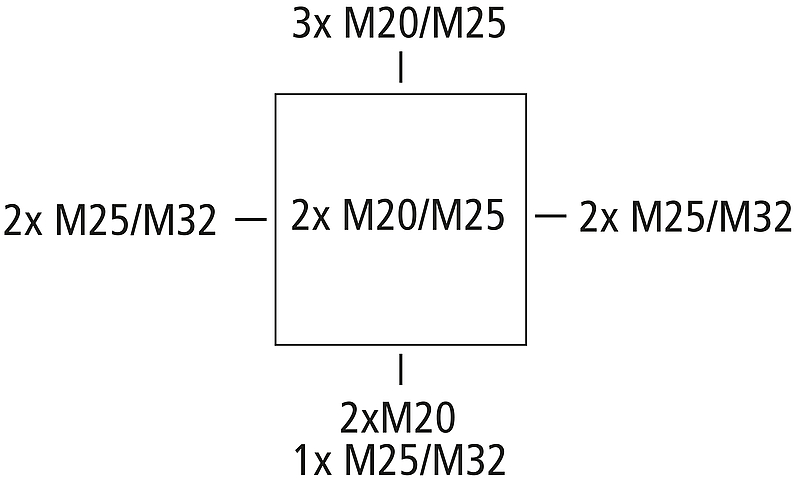

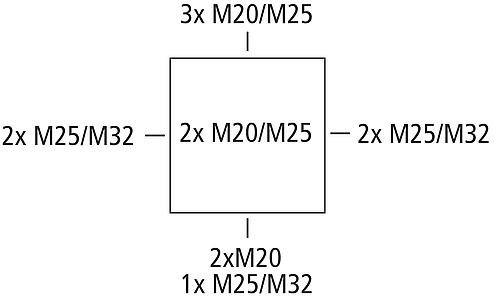

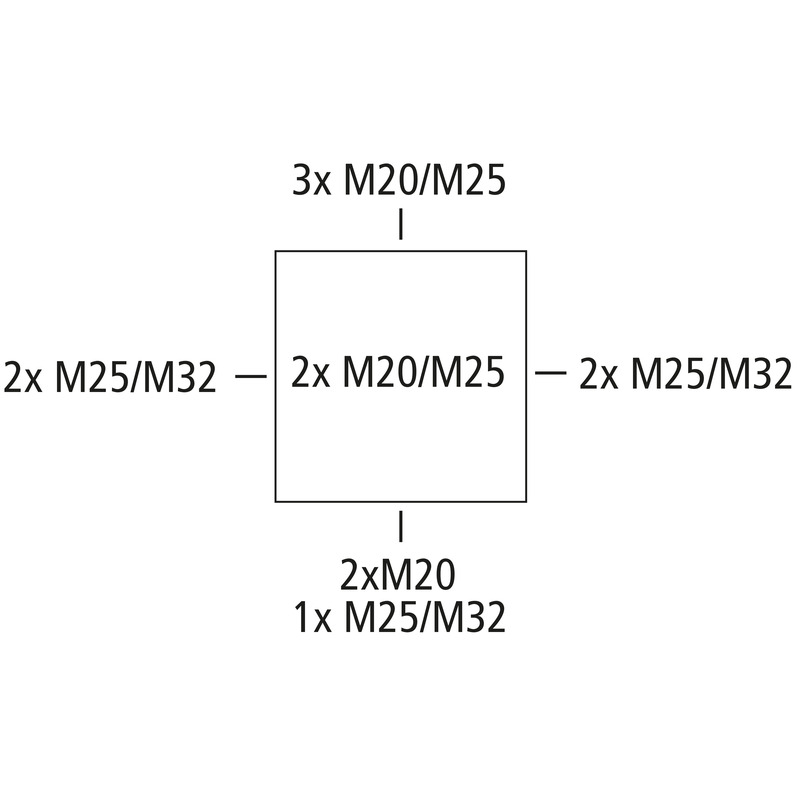

Skrzynka rozgałęźna, ze stopniem ochrony IP65, Przekrój znamionowy 6 mm², Ui=690 V AC, Certyfikowany zgodnie z VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (odporność na amoniak), Membrany wypychane, M20/M25/M32, (2 Tylny, 10 Bok), Wewnętrzne punkty mocowania, z bezśrubowymi zaciskami do instalacji w środowisku przemysłowym i chronionym obszarze zewnętrznym

szary, z umieszczonym wysoko zaciskiem bezśrubowym Wago 2006-1201, 5-bieg., maks. przekrój znamionowy wg DIN EN 60998: 6 mm², przy obciążeniu prądowym rzędu 41 A, akceptowalne przekroje do zacisku na biegun: 4 x 0,5 do 10 mm² sztywny i elastyczny

Dołączone akcesoria:
4 Podwójne wpusty membranowe IP66 M32 Zakres uszczelnienia 14 - 21 mm

właściwości elektryczne

Znamionowe napięcie izolacji AC 690 V
maks. przekrój przewodu 6 mm²
Stopień ochrony II
Rodzaj ochrony IP65
UL Type Rating b.d.

Kolory

Kolor części dolnej szary
Kolor części górnej szary

Wymiary

Szerokość 140 mm
Długość 140 mm
Wysokość 79 mm
Masa 0.5146 kg

Właściwości materiału

Odporność na promieniowanie UV tak
bezhalogenowy tak
Klasa reakcji na ogień zgodna z UL94 V2
Wytrzymałość żarnika zgodna z EN 60695-2-11 960 °C

właściwości mechaniczne

Rodzaj mocowania Montaż ścienny/sufitowy
Wytrzymałość udarowa IK08
możliwość plombowania tak
Moment obrotowy śruby pokrywy 1.7 Nm
Zapięcie Wewnętrzne punkty mocowania

Warunki otoczenia

maks. względna wilgotność powietrza 25°C 95 %
maks. względna wilgotność powietrza 40°C 50 %
Temperatura otoczenia min. -35 °C
Temperatura otoczenia maks. 80 °C
Temperatura otoczenia 24 h 60 °C
Miejsce montażu chronione obszary zewnętrzne

Sales Information

EAN 4013902930883
Packing Unit Code C62
ETIM Class EC002600
Numer taryfy celnej 85369095

Materiał

Materiał części dolnej Poliwęglan
Materiał części górnej Poliwęglan, wzmocniony włóknem szklanym
Materiał uszczelnienia Poliuretan
Materiał śruby pokrywy Stal nierdzewna V2A

Certyfikaty

Znak atestu VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Znak atestu DLG (odporność na amoniak)

Pobierz kartę katalogową

Pobierz kartę katalogową

Arkusz wymiarowy

Rysunek wymiarowy pdf (508 KB)
Rysunek wymiarowy dxf (5 MB)
Rysunek wymiarowy dwg (1 MB)
Rysunek wymiarowy jpg (1 MB)

Certyfikat

VDE Certyfikat DE/EN pdf (768 KB)
DLG Zatwierdzenie EN pdf (2 MB)
UKCA Deklaracja EN pdf (50 KB)
DLG Zatwierdzenie DE pdf (2 MB)
CE Deklaracja DE/EN/FR pdf (63 KB)

Akcesoria

Złącze kablowe śrubowe KVR M20-MGM

  • Wymiary : 26,5 x 26,5 x 36 mm
  • Numer produktu: 22742001

Zakres uszczelnienia 6 - 12 mm, Długość gwintu 9 mm



Dławnica kablowa, IP68/IP69*, z odciążeniem naciągu, poliamid, M_ x 1,5 mm, z nakrętką...



Złącze kablowe śrubowe KVR M20-GDB/MGM

  • Wymiary : 30 x 30 x 37 mm
  • Numer produktu: 22742101

Zakres uszczelnienia 7 - 14 mm, Długość gwintu 9 mm



Dławnica kablowa, IP68/IP69*, z odciążeniem naciągu, poliamid, M_ x 1,5 mm, z nakrętką...



Złącze kablowe śrubowe KVR M25-MGM

  • Wymiary : 31,5 x 31,5 x 44 mm
  • Numer produktu: 22742501

Zakres uszczelnienia 9 - 16 mm, Długość gwintu 11 mm



Dławnica kablowa, IP68/IP69*, z odciążeniem naciągu, poliamid, M_ x 1,5 mm, z nakrętką...



Złącze kablowe śrubowe KVR M32-MGM

  • Wymiary : 40 x 40 x 50 mm
  • Numer produktu: 22743201

Zakres uszczelnienia 11 - 21 mm, Długość gwintu 11 mm



Dławnica kablowa, IP68/IP69*, z odciążeniem naciągu, poliamid, M_ x 1,5 mm, z nakrętką...



Podwójne wpusty membranowe DMS M20/w

  • Wymiary : 25,2 x 25,2 x 13,4 mm
  • Numer produktu: 26012001

Zakres uszczelnienia 7 - 13 mm



Podwójny wpust membranowy, IP66, z dwiema membranami uszczelniającymi, zamknięty, elastomer...



Podwójne wpusty membranowe DMS M25/w

  • Wymiary : 29,7 x 29,7 x 13,6 mm
  • Numer produktu: 26012501

Zakres uszczelnienia 9 - 17 mm



Podwójny wpust membranowy, IP66, z dwiema membranami uszczelniającymi, zamknięty, elastomer...



Podwójne wpusty membranowe DMS M20

  • Wymiary : 25,2 x 25,2 x 13,4 mm
  • Numer produktu: 26042001

Zakres uszczelnienia 7 - 13 mm



Podwójny wpust membranowy, IP66, z dwiema membranami uszczelniającymi, zamknięty, elastomer...



Podwójne wpusty membranowe DMS M25

  • Wymiary : 29,7 x 29,7 x 13,6 mm
  • Numer produktu: 26042501

Zakres uszczelnienia 9 - 17 mm



Podwójny wpust membranowy, IP66, z dwiema membranami uszczelniającymi, zamknięty, elastomer...



Podwójne wpusty membranowe DMS M32

  • Wymiary : 36,7 x 36,7 x 14,7 mm
  • Numer produktu: 26043201

Zakres uszczelnienia 13 - 21 mm



Podwójny wpust membranowy, IP66, z dwiema membranami uszczelniającymi, zamknięty, elastomer...



Podwójne wpusty membranowe DMS M40

  • Wymiary : 46,5 x 46,5 x 18,6 mm
  • Numer produktu: 26044001

Zakres uszczelnienia 17 - 28 mm



Podwójny wpust membranowy, IP66, z dwiema membranami uszczelniającymi, zamknięty, elastomer...



Króciec napowietrzający BST M20/sw

  • Wymiary : 25,2 x 11,9 x 25,2 mm
  • Numer produktu: 26202001

czarny



Zaślepka wentylacyjna IP44 z uszczelką labiryntową w celu redukcji powstawania kondensatu w...



Króciec napowietrzający BST M20

  • Wymiary : 25,22 x 11,9 x 25,2 mm
  • Numer produktu: 26242001

szary



Zaślepka wentylacyjna IP44 z uszczelką labiryntową w celu redukcji powstawania kondensatu w...



Ten artykuł jest zarchiwizowany!

Zestaw do plombowania Abox PST

  • Wymiary : 10 x 25 x 12,5 mm
  • Numer produktu: 89001001

do puszek łączeniowych Abox/Abox-i 025 do 100, (od Abox/Abox-i 160...



Zestaw do plombowania
