Ten produkt jest przestarzały. wychodzi do 28.02.2025
Do następcy produktu

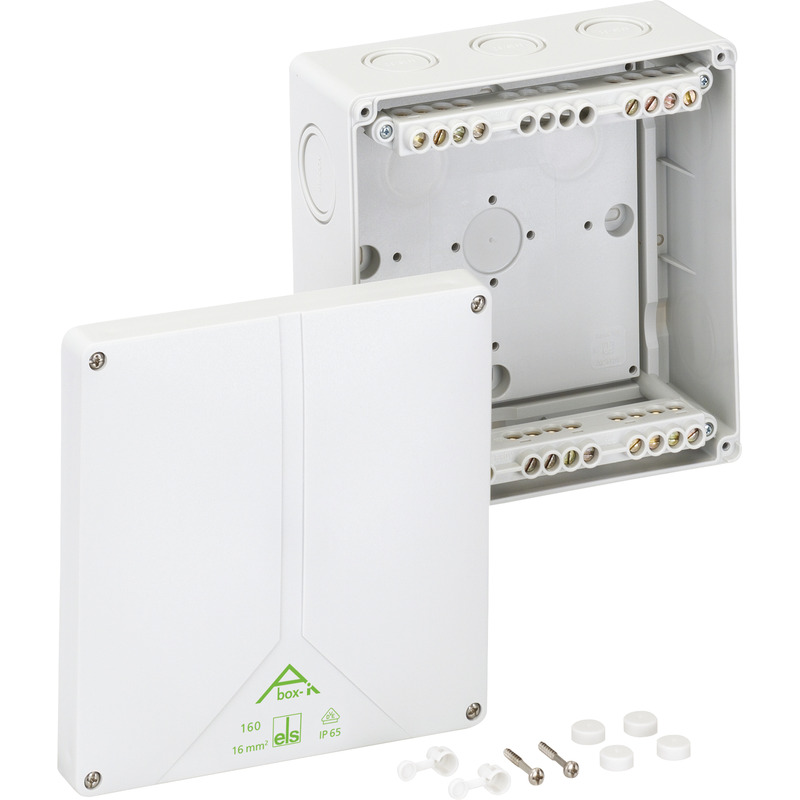

Abox-i 160-16² Abox-i 160-16²

Skrzynka rozgałęźna

Abox-i 160-16²

Numer produktu: 49041601 | Wymiary: 180 x 180 x 91 mm

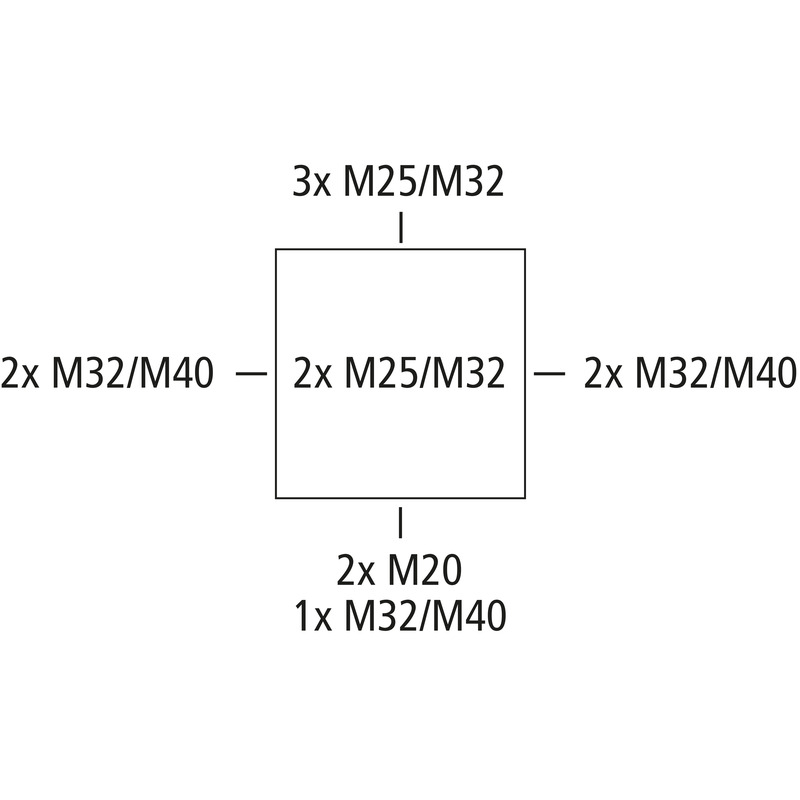

Skrzynka rozgałęźna, ze stopniem ochrony IP65, Przekrój znamionowy 16 mm², Ui=690 V AC, Certyfikowany zgodnie z VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (odporność na amoniak), DNV (klasa: Statki & instalacje Offshore), Membrany wypychane, M20/M25/M32/M40, (2 Tylny, 10 Bok), Wewnętrzne punkty mocowania, do instalacji w środowisku przemysłowym i chronionych obszarach zewnętrznych

szary, z umieszczonymi wyżej zaciskami śrubowymi, 5-bieg. - 16 mm² (4 x 6² / 4 x 10² / 4 x 16²)

Dołączone akcesoria:
1 Zestaw do plombowania

właściwości elektryczne

Znamionowe napięcie izolacji AC 690 V
maks. przekrój przewodu 16 mm²
Stopień ochrony II
Rodzaj ochrony IP65
UL Type Rating b.d.

Kolory

Kolor części dolnej szary
Kolor części górnej szary

Wymiary

Szerokość 180 mm
Długość 180 mm
Wysokość 91 mm
Masa 0.7034 kg

Właściwości materiału

Odporność na promieniowanie UV tak
bezhalogenowy tak
Klasa reakcji na ogień zgodna z UL94 V2
Wytrzymałość żarnika zgodna z EN 60695-2-11 960 °C

właściwości mechaniczne

Rodzaj mocowania Montaż ścienny/sufitowy
Wytrzymałość udarowa IK08
możliwość plombowania tak
Moment obrotowy śruby pokrywy 1.7 Nm
Zapięcie Wewnętrzne punkty mocowania

Warunki otoczenia

maks. względna wilgotność powietrza 25°C 95 %
maks. względna wilgotność powietrza 40°C 50 %
Temperatura otoczenia min. -35 °C
Temperatura otoczenia maks. 80 °C
Temperatura otoczenia 24 h 60 °C
Miejsce montażu chronione obszary zewnętrzne

Sales Information

EAN 4013902152360
Packing Unit Code C62
ETIM Class EC002600
Numer taryfy celnej 85369095

Materiał

Materiał części dolnej Poliwęglan
Materiał części górnej Poliwęglan, wzmocniony włóknem szklanym
Materiał uszczelnienia Poliuretan
Materiał śruby pokrywy Stal nierdzewna V2A

Certyfikaty

Znak atestu VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Znak atestu DLG (odporność na amoniak)
Znak atestu DNV (klasa: Statki & instalacje Offshore)

Pobierz kartę katalogową

Pobierz kartę katalogową

Instrukcja montażu

Instrukcja montażu DE/EN/FR/ES pdf (1 MB)

Arkusz wymiarowy

Rysunek wymiarowy dwg (883 KB)
Rysunek wymiarowy jpg (1 MB)
Rysunek wymiarowy pdf (417 KB)
Rysunek wymiarowy dxf (4 MB)

Certyfikat

DLG Zatwierdzenie DE pdf (2 MB)
DLG Zatwierdzenie EN pdf (2 MB)
CE Deklaracja DE/EN/PL pdf (316 KB)
CE Deklaracja DE/EN/FR pdf (312 KB)
DNV Certyfikat EN pdf (198 KB)
VDE Certyfikat (DIN EN 60670) DE/EN pdf (329 KB)
UKCA Deklaracja EN pdf (49 KB)

Akcesoria

Złącze kablowe śrubowe - KVR M20-GDB/MGM

Złącze kablowe śrubowe KVR M20-GDB/MGM

  • Wymiary : 30 x 30 x 37 mm
  • Numer produktu: 22742101

Zakres uszczelnienia 7 - 14 mm, Długość gwintu 9 mm



Dławnica kablowa, IP68/IP69*, z odciążeniem naciągu, poliamid, M_ x 1,5 mm, z nakrętką...



Listy zakupów
Detal
Złącze kablowe śrubowe - KVR M25-MGM

Złącze kablowe śrubowe KVR M25-MGM

  • Wymiary : 31,5 x 31,5 x 44 mm
  • Numer produktu: 22742501

Zakres uszczelnienia 9 - 16 mm, Długość gwintu 11 mm



Dławnica kablowa, IP68/IP69*, z odciążeniem naciągu, poliamid, M_ x 1,5 mm, z nakrętką...



Listy zakupów
Detal
Złącze kablowe śrubowe - KVR M32-MGM

Złącze kablowe śrubowe KVR M32-MGM

  • Wymiary : 40 x 40 x 50 mm
  • Numer produktu: 22743201

Zakres uszczelnienia 11 - 21 mm, Długość gwintu 11 mm



Dławnica kablowa, IP68/IP69*, z odciążeniem naciągu, poliamid, M_ x 1,5 mm, z nakrętką...



Listy zakupów
Detal
Złącze kablowe śrubowe - KVR M40-MGM

Złącze kablowe śrubowe KVR M40-MGM

  • Wymiary : 50 x 50 x 54 mm
  • Numer produktu: 22744001

Zakres uszczelnienia 16 - 28 mm, Długość gwintu 11 mm



Dławnica kablowa, IP68/IP69*, z odciążeniem naciągu, poliamid, M_ x 1,5 mm, z nakrętką...



Listy zakupów
Detal
Podwójne wpusty membranowe - DMS M20/w

Podwójne wpusty membranowe DMS M20/w

  • Wymiary : 25,2 x 25,2 x 13,4 mm
  • Numer produktu: 26012001

Zakres uszczelnienia 7 - 13 mm



Podwójny wpust membranowy, IP66, z dwiema membranami uszczelniającymi, zamknięty, elastomer...



Listy zakupów
Detal
Podwójne wpusty membranowe - DMS M25/w

Podwójne wpusty membranowe DMS M25/w

  • Wymiary : 29,7 x 29,7 x 13,6 mm
  • Numer produktu: 26012501

Zakres uszczelnienia 9 - 17 mm



Podwójny wpust membranowy, IP66, z dwiema membranami uszczelniającymi, zamknięty, elastomer...



Listy zakupów
Detal
Podwójne wpusty membranowe - DMS M20

Podwójne wpusty membranowe DMS M20

  • Wymiary : 25,2 x 25,2 x 13,4 mm
  • Numer produktu: 26042001

Zakres uszczelnienia 7 - 13 mm



Podwójny wpust membranowy, IP66, z dwiema membranami uszczelniającymi, zamknięty, elastomer...



Listy zakupów
Detal
Podwójne wpusty membranowe - DMS M25

Podwójne wpusty membranowe DMS M25

  • Wymiary : 29,7 x 29,7 x 13,6 mm
  • Numer produktu: 26042501

Zakres uszczelnienia 9 - 17 mm



Podwójny wpust membranowy, IP66, z dwiema membranami uszczelniającymi, zamknięty, elastomer...



Listy zakupów
Detal
Podwójne wpusty membranowe - DMS M32

Podwójne wpusty membranowe DMS M32

  • Wymiary : 36,7 x 36,7 x 14,7 mm
  • Numer produktu: 26043201

Zakres uszczelnienia 13 - 21 mm



Podwójny wpust membranowy, IP66, z dwiema membranami uszczelniającymi, zamknięty, elastomer...



Listy zakupów
Detal
Podwójne wpusty membranowe - DMS M40

Podwójne wpusty membranowe DMS M40

  • Wymiary : 46,5 x 46,5 x 18,6 mm
  • Numer produktu: 26044001

Zakres uszczelnienia 17 - 28 mm



Podwójny wpust membranowy, IP66, z dwiema membranami uszczelniającymi, zamknięty, elastomer...



Listy zakupów
Detal
Zestaw kombi - KS M20

Zestaw kombi KS M20

  • Wymiary : 100 x 40 x 30 mm
  • Numer produktu: 19202001

Długość gwintu 17 mm



Zestaw kombi, do łączenia obudów z wpustami metrycznymi, polistyren, szary, kompletny z nakrętką...



Listy zakupów
Detal

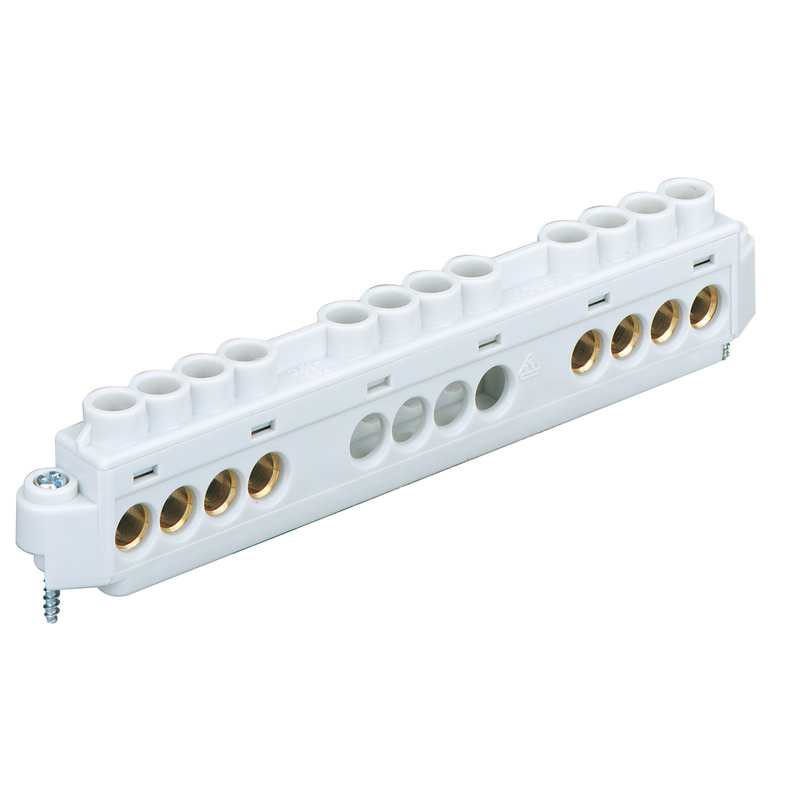

Listwa zaciskowa - Abox 160 KLS-16²

Listwa zaciskowa Abox 160 KLS-16²

  • Wymiary : 170 x 120 x 20 mm
  • Numer produktu: 84001601

5-bieg. – 16 mm²



Zacisk połączeniowy wg DIN EN 60998 (VDE 0613), Ui=690V



Listy zakupów
Detal
Ten artykuł jest zarchiwizowany!
Szyna znormalizowana - NS35-144/2

Szyna znormalizowana NS35-144/2

  • Wymiary : 35 x 144 x 15 mm
  • Numer produktu: 89401601

dla Abox/Abox-i 160 i Abox/Abox-i 250, długość 144 mm



Szyna znormalizowana wg DIN EN 60715, 35 x 7,5 mm, wraz ze śrubami mocującymi



Listy zakupów
Detal
Ten artykuł jest zarchiwizowany!

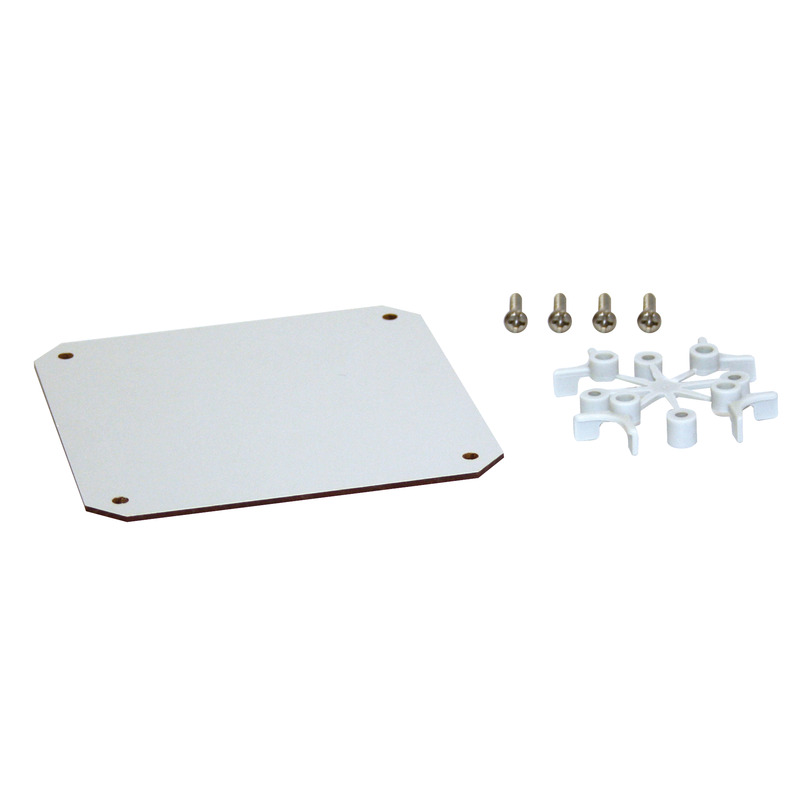

Płyta montażowa - Abox 160 MPI

Płyta montażowa Abox 160 MPI

  • Wymiary : 149 x 149 x 2,5 mm
  • Numer produktu: 89501601

do Abox/Abox-i 160



Płyta montażowa z materiału izolacyjnego laminowanego melaminą, grubość 2,5 mm, szara, wraz ze...



Listy zakupów
Detal
