Ten produkt jest przestarzały. wychodzi do 28.02.2025

Do następcy produktu

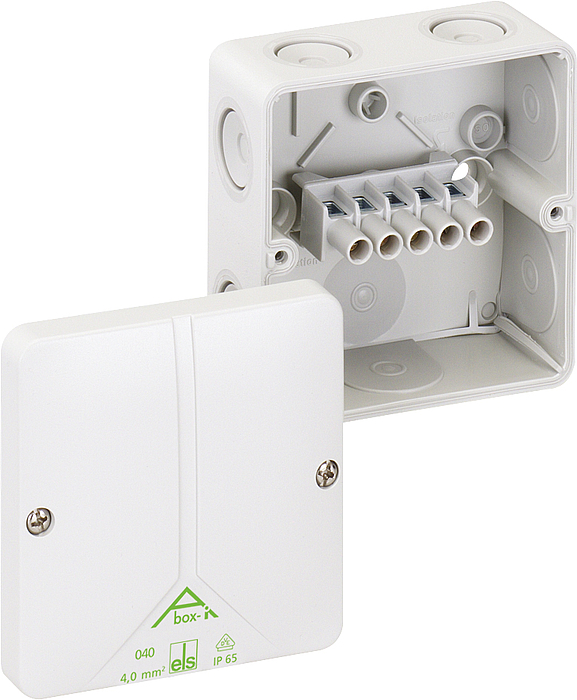

Abox-i 040-4²

Abox-i 040-4²

Skrzynka rozgałęźna

Abox-i 040-4²

Numer produktu: 49040401 | Wymiary: 93 x 93 x 55 mm

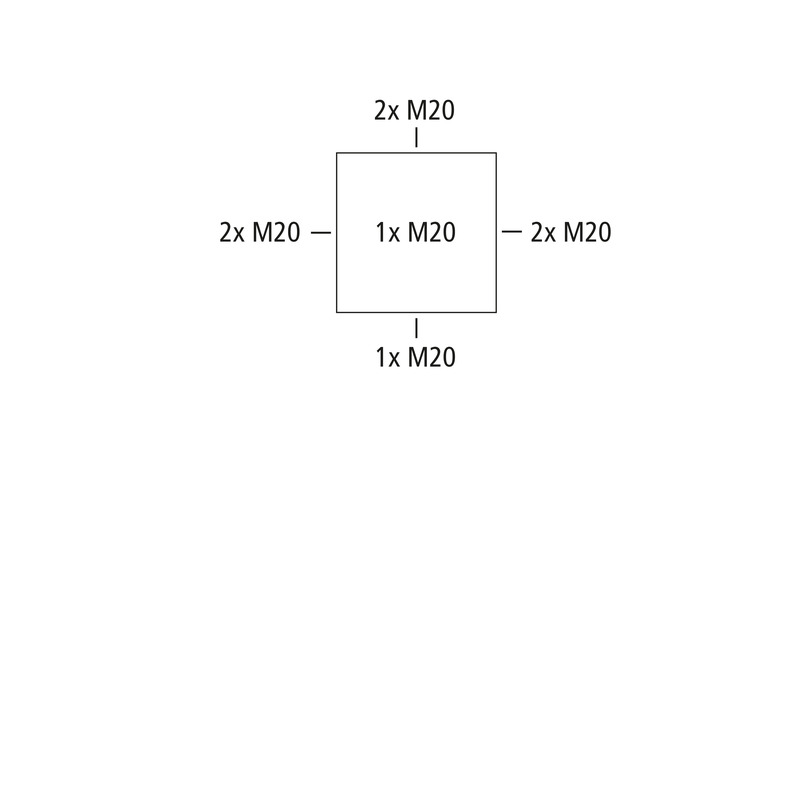

Skrzynka rozgałęźna, ze stopniem ochrony IP65, Przekrój znamionowy 4 mm², U_i=690 V AC, Certyfikowany zgodnie z VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (odporność na amoniak), DNV (klasa: Statki & instalacje Offshore), Samo-uszczelniające, miękkie membrany wpustowe, M20, Zakres uszczelnienia 2 - 16 mm, (1 Tylny, 7 Bok), Wewnętrzne punkty mocowania, do instalacji w środowisku przemysłowym i chronionych obszarach zewnętrznych

szary, z zaciskiem śrubowym, 5-bieg. - 2,5/4 mm² (4 x 1,5² / 4 x 2,5² / 4 x 4²)

właściwości elektryczne

Znamionowe napięcie izolacji AC	690 V
maks. przekrój przewodu	4 mm²
Stopień ochrony	II
Rodzaj ochrony	IP65
UL Type Rating	b.d.

Kolory

Kolor części dolnej	szary
Kolor części górnej	szary

Wymiary

Szerokość	93 mm
Długość	93 mm
Wysokość	55 mm
Masa	0.136 kg

Właściwości materiału

Odporność na promieniowanie UV	tak
bezhalogenowy	tak
Klasa reakcji na ogień zgodna z UL94	HB
Wytrzymałość żarnika zgodna z EN 60695-2-11	650 °C

właściwości mechaniczne

dla zakresu uszczelnienia min.	2 mm
dla zakresu uszczelnienia maks.	16 mm
Rodzaj mocowania	Montaż ścienny/sufitowy
Wytrzymałość udarowa	IK08
możliwość plombowania	tak
Moment obrotowy śruby pokrywy	1.7 Nm
Zapięcie	Wewnętrzne punkty mocowania

Warunki otoczenia

maks. względna wilgotność powietrza 25°C	95 %
maks. względna wilgotność powietrza 40°C	50 %
Temperatura otoczenia min.	-35 °C
Temperatura otoczenia maks.	80 °C
Temperatura otoczenia 24 h	60 °C
Miejsce montażu	chronione obszary zewnętrzne

Sales Information

EAN	4013902152339
Packing Unit Code	C62
ETIM Class	EC002600
Numer taryfy celnej	85369095

Materiał

Materiał części dolnej	ASA-PC
Materiał części górnej	ASA-PC
Materiał uszczelnienia	Elastomer termoplastyczny
Materiał śruby pokrywy	Stal nierdzewna V2A

Certyfikaty

Znak atestu	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Znak atestu	DLG (odporność na amoniak)
Znak atestu	DNV (klasa: Statki & instalacje Offshore)

Pobierz kartę katalogową

Pobierz kartę katalogową

Instrukcja montażu

Instrukcja montażu DE/EN/FR/ES	pdf (1 MB)

Arkusz wymiarowy

Rysunek wymiarowy	pdf (388 KB)
Rysunek wymiarowy	dxf (3 MB)
Rysunek wymiarowy	dwg (508 KB)
Rysunek wymiarowy	jpg (2 MB)

Certyfikat

DNV Certyfikat EN	pdf (198 KB)
UKCA Deklaracja EN	pdf (49 KB)
DLG Zatwierdzenie EN	pdf (2 MB)
CE Deklaracja DE/EN/PL	pdf (316 KB)
VDE Certyfikat (DIN EN 60670) DE/EN	pdf (329 KB)
CE Deklaracja DE/EN/FR	pdf (312 KB)
DLG Zatwierdzenie DE	pdf (2 MB)
