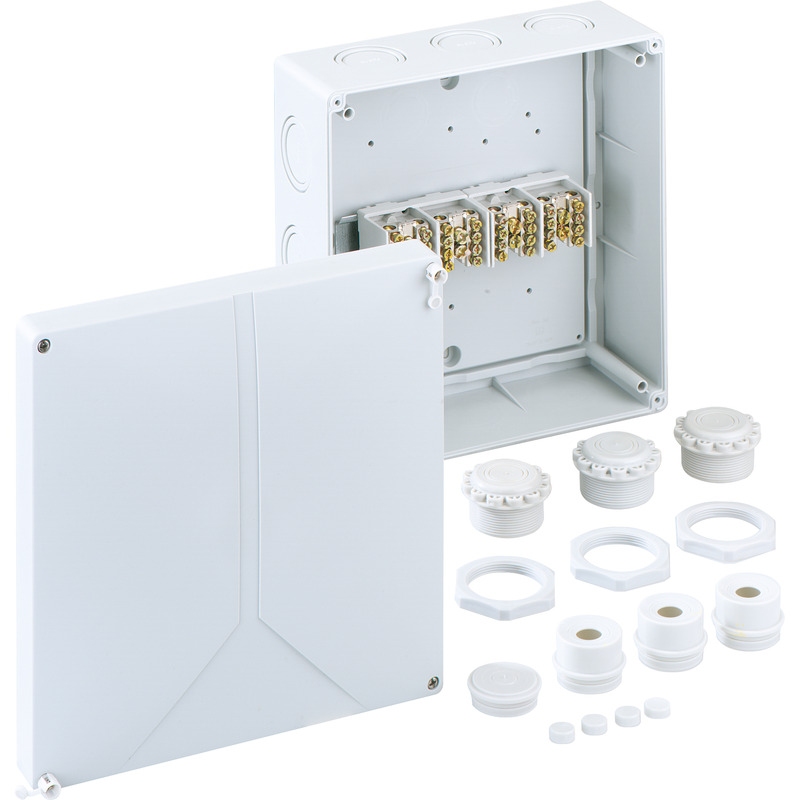

Skrzynka rozgałęźna

Abox HA 350

Numer produktu: 48043501 | Wymiary: 250 x 250 x 115 mm

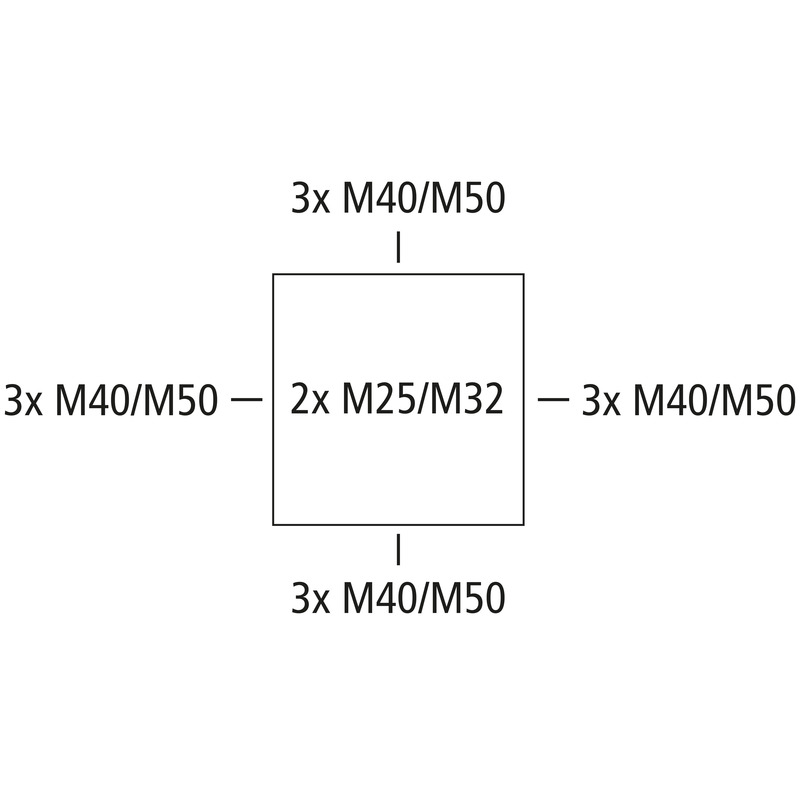

Skrzynka rozgałęźna, ze stopniem ochrony IP54/IP65, Przekrój znamionowy 35 mm², Ui=690 V AC, Membrany wypychane, M25/M32/M40/M50, (2 Tylny, 12 Bok), Wewnętrzne punkty mocowania, z zaciskiem rozgałęźnym przewodu głównego do standardowych instalacji wewnętrznych

szary, z zaciskiem śrubowym 4-bieg. - 35 mm²

Dołączone akcesoria:
3 wpusty montażowe IP54 M40, zakres uszczelnienia 17-30 mm, 1 zaślepka M40, 3 zaślepki uszczelniające z nakrętką zabezpieczającą IP54 M50, zakres uszczelniania 13-35 mm

właściwości elektryczne

Znamionowe napięcie izolacji AC 690 V
maks. przekrój przewodu 35 mm²
Stopień ochrony II
Rodzaj ochrony IP54/IP65
UL Type Rating b.d.

Kolory

Kolor części dolnej szary
Kolor części górnej szary

Wymiary

Szerokość 250 mm
Długość 250 mm
Wysokość 115 mm
Masa 1.5 kg

Właściwości materiału

Odporność na promieniowanie UV nie
bezhalogenowy tak
Klasa reakcji na ogień zgodna z UL94 HB
Wytrzymałość żarnika zgodna z EN 60695-2-11 650 °C

właściwości mechaniczne

Rodzaj mocowania Montaż ścienny/sufitowy
Wytrzymałość udarowa IK07
możliwość plombowania nie
Zapięcie Wewnętrzne punkty mocowania

Warunki otoczenia

maks. względna wilgotność powietrza 25°C 95 %
maks. względna wilgotność powietrza 40°C 50 %
Temperatura otoczenia min. -25 °C
Temperatura otoczenia maks. 40 °C
Temperatura otoczenia 24 h 35 °C
Miejsce montażu Obszar wewnętrzny

Sales Information

EAN 4013902858224
Packing Unit Code C62
ETIM Class EC002600
Numer taryfy celnej 85369095

Materiał

Materiał części dolnej Polistyren
Materiał części górnej Polistyren
Materiał śruby pokrywy Stal nierdzewna V2A

Pobierz kartę katalogową

Pobierz kartę katalogową

Certyfikat

UKCA Deklaracja EN pdf (49 KB)
CE Deklaracja DE/EN/FR pdf (220 KB)
CE Deklaracja DE/EN/PL pdf (313 KB)

Akcesoria

Zestaw kombi KS M25

  • Wymiary : 36 x 32 x 27 mm
  • Numer produktu: 19202501

Długość gwintu 19 mm



Zestaw kombi, do łączenia obudów z wpustami metrycznymi, polistyren, szary, kompletny z nakrętką...



Zestaw kombi KS M25-gro

  • Wymiary : 36 x 32 x 22 mm
  • Numer produktu: 19202601

Długość gwintu 22 mm



Zestaw kombi, do łączenia obudów z wpustami metrycznymi, polistyren, szary, kompletny z nakrętką...



Zestaw kombi KS M32

  • Wymiary : 100 x 50 x 30 mm
  • Numer produktu: 19203201

Długość gwintu 20 mm



Zestaw kombi, do łączenia obudów z wpustami metrycznymi, polistyren, szary, kompletny z nakrętką...



Łącznik KST M25-17

  • Wymiary : 29,5 x 29,5 x 17 mm
  • Numer produktu: 19302501

Długość 17 mm, do połączeń pionowych skrzynek rozdzielczych AK/AKi 03...



Łącznik kombi, do łączenia obudów, polistyren, szary, do ścian o grubości 1,5 - 4,0 mm



Łącznik KST M25-33

  • Wymiary : 29,5 x 29,5 x 33 mm
  • Numer produktu: 19302601

Długość 33 mm, do połączeń pionowych skrzynek rozdzielczych AK 14-56,...



Łącznik kombi, do łączenia obudów, polistyren, szary, do ścian o grubości 1,5 - 4,0 mm



Łącznik KST M32

  • Wymiary : 36,5 x 36,5 x 24,5 mm
  • Numer produktu: 19303201

Długość 25 mm, do połączeń pionowych i poziomych skrzynek...



Łącznik kombi, do łączenia obudów, polistyren, szary, do ścian o grubości 1,5 - 4,0 mm



Zaślepka uszczelniająca WST M20

  • Wymiary : 24 x 24 x 20 mm
  • Numer produktu: 20342001

Zakres uszczelnienia 8 - 13,5 mm, Długość gwintu 12 mm



Zaślepka uszczelniająca, IP54, M_ x 1,5 mm zamkniętą membraną uszczelniającą, szara



Zaślepka uszczelniająca WST M25

  • Wymiary : 29,5 x 29,5 x 22 mm
  • Numer produktu: 20342501

Zakres uszczelnienia 9 - 16 mm, Długość gwintu 12 mm



Zaślepka uszczelniająca, IP54, M_ x 1,5 mm zamkniętą membraną uszczelniającą, szara



Zaślepka uszczelniająca WST M32

  • Wymiary : 37,5 x 37,5 x 25 mm
  • Numer produktu: 20343201

Zakres uszczelnienia 17 - 24 mm, Długość gwintu 14 mm



Zaślepka uszczelniająca, IP54, M_ x 1,5 mm zamkniętą membraną uszczelniającą, szara



Zaślepka uszczelniająca WST M40

  • Wymiary : 45,8 x 45,8 x 28 mm
  • Numer produktu: 20344001

Zakres uszczelnienia 17 - 24 mm, Długość gwintu 14 mm



Zaślepka uszczelniająca, IP54, M_ x 1,5 mm zamkniętą membraną uszczelniającą, szara



Zaślepka uszczelniająca WST M50

  • Wymiary : 55,8 x 55,8 x 31 mm
  • Numer produktu: 20345001

Zakres uszczelnienia 22 - 35 mm, Długość gwintu 18 mm



Zaślepka uszczelniająca, IP54, M_ x 1,5 mm zamkniętą membraną uszczelniającą, szara



Nypel uszczelniający WNI M20

  • Wymiary : 24 x 24 x 20 mm
  • Numer produktu: 21342001

Zakres uszczelnienia 8 - 13,5 mm, Długość gwintu 12 mm



Nypel uszczelniający, IP54, M_ x 1,5 mm z otwartą membraną uszczelniającą, szary



Nypel uszczelniający WNI M25

  • Wymiary : 29,5 x 29,5 x 22 mm
  • Numer produktu: 21342501

Zakres uszczelnienia 9 - 16 mm, Długość gwintu 12 mm



Nypel uszczelniający, IP54, M_ x 1,5 mm z otwartą membraną uszczelniającą, szary



Nypel uszczelniający WNI M32

  • Wymiary : 37,5 x 37,5 x 25 mm
  • Numer produktu: 21343201

Zakres uszczelnienia 11 - 22 mm, Długość gwintu 14 mm



Nypel uszczelniający, IP54, M_ x 1,5 mm z otwartą membraną uszczelniającą, szary



Złącze kablowe śrubowe KVR M20-MGM

  • Wymiary : 26,5 x 26,5 x 36 mm
  • Numer produktu: 22742001

Zakres uszczelnienia 6 - 12 mm, Długość gwintu 9 mm



Dławnica kablowa, IP68/IP69*, z odciążeniem naciągu, poliamid, M_ x 1,5 mm, z nakrętką...



Złącze kablowe śrubowe KVR M20-GDB/MGM

  • Wymiary : 30 x 30 x 37 mm
  • Numer produktu: 22742101

Zakres uszczelnienia 7 - 14 mm, Długość gwintu 9 mm



Dławnica kablowa, IP68/IP69*, z odciążeniem naciągu, poliamid, M_ x 1,5 mm, z nakrętką...



Złącze kablowe śrubowe KVR M25-MGM

  • Wymiary : 31,5 x 31,5 x 44 mm
  • Numer produktu: 22742501

Zakres uszczelnienia 9 - 16 mm, Długość gwintu 11 mm



Dławnica kablowa, IP68/IP69*, z odciążeniem naciągu, poliamid, M_ x 1,5 mm, z nakrętką...



Złącze kablowe śrubowe KVR M32-MGM

  • Wymiary : 40 x 40 x 50 mm
  • Numer produktu: 22743201

Zakres uszczelnienia 11 - 21 mm, Długość gwintu 11 mm



Dławnica kablowa, IP68/IP69*, z odciążeniem naciągu, poliamid, M_ x 1,5 mm, z nakrętką...



Złącze kablowe śrubowe KVR M40-MGM

  • Wymiary : 50 x 50 x 54 mm
  • Numer produktu: 22744001

Zakres uszczelnienia 16 - 28 mm, Długość gwintu 11 mm



Dławnica kablowa, IP68/IP69*, z odciążeniem naciągu, poliamid, M_ x 1,5 mm, z nakrętką...



Złącze kablowe śrubowe KVR M50-MGM

  • Wymiary : 60 x 60 x 63 mm
  • Numer produktu: 22745001

Zakres uszczelnienia 21 - 34,5 mm, Długość gwintu 13 mm



Dławnica kablowa, IP68/IP69*, z odciążeniem naciągu, poliamid, M_ x 1,5 mm, z nakrętką...



Wpusty montażowe AST M20

  • Wymiary : 24,5 x 24,5 x 22,5 mm
  • Numer produktu: 23042001

Zakres uszczelnienia 8 - 13,5 mm



Wpust montażowy IP55, z otwartą membraną uszczelniającą, elastomer termoplastyczny (TPE), dla...



Wpusty montażowe AST M25

  • Wymiary : 29,5 x 29,5 x 22,6 mm
  • Numer produktu: 23042501

Zakres uszczelnienia 9 - 18,5 mm



Wpust montażowy IP55, z otwartą membraną uszczelniającą, elastomer termoplastyczny (TPE), dla...



Wpusty montażowe AST M32

  • Wymiary : 35,5 x 35,5 x 25,1 mm
  • Numer produktu: 23043201

Zakres uszczelnienia 13 - 23 mm



Wpust montażowy IP55, z otwartą membraną uszczelniającą, elastomer termoplastyczny (TPE), dla...



Wpusty montażowe AST M40

  • Wymiary : 46,5 x 46,5 x 25,6 mm
  • Numer produktu: 23044001

Zakres uszczelnienia 17 - 30 mm



Wpust montażowy IP55, z otwartą membraną uszczelniającą, elastomer termoplastyczny (TPE), dla...



Zaślepki VST M20

  • Wymiary : 24,5 x 24,5 x 13,5 mm
  • Numer produktu: 23142001

Zakres uszczelnienia 8 - 13,5 mm



Zaślepka, IP55, z zamkniętą membraną uszczelniającą, elastomer termoplastyczny (TPE), dla grubości...



Zaślepki VST M25

  • Wymiary : 29,5 x 29,5 x 14,1 mm
  • Numer produktu: 23142501

Zakres uszczelnienia 9 - 16 mm



Zaślepka, IP55, z zamkniętą membraną uszczelniającą, elastomer termoplastyczny (TPE), dla grubości...



Zaślepki VST M32

  • Wymiary : 36,5 x 36,5 x 14,1 mm
  • Numer produktu: 23143201

Zakres uszczelnienia 13 - 23 mm



Zaślepka, IP55, z zamkniętą membraną uszczelniającą, elastomer termoplastyczny (TPE), dla grubości...



Zaślepki VST M40

  • Wymiary : 44,5 x 44,5 x 14,6 mm
  • Numer produktu: 23144001

Zakres uszczelnienia 17 - 30 mm



Zaślepka, IP55, z zamkniętą membraną uszczelniającą, elastomer termoplastyczny (TPE), dla grubości...



Podwójne wpusty membranowe DMS M20/w

  • Wymiary : 25,2 x 25,2 x 13,4 mm
  • Numer produktu: 26012001

Zakres uszczelnienia 7 - 13 mm



Podwójny wpust membranowy, IP66, z dwiema membranami uszczelniającymi, zamknięty, elastomer...



Podwójne wpusty membranowe DMS M25/w

  • Wymiary : 29,7 x 29,7 x 13,6 mm
  • Numer produktu: 26012501

Zakres uszczelnienia 9 - 17 mm



Podwójny wpust membranowy, IP66, z dwiema membranami uszczelniającymi, zamknięty, elastomer...



Podwójne wpusty membranowe DMS M20

  • Wymiary : 25,2 x 25,2 x 13,4 mm
  • Numer produktu: 26042001

Zakres uszczelnienia 7 - 13 mm



Podwójny wpust membranowy, IP66, z dwiema membranami uszczelniającymi, zamknięty, elastomer...



Podwójne wpusty membranowe DMS M25

  • Wymiary : 29,7 x 29,7 x 13,6 mm
  • Numer produktu: 26042501

Zakres uszczelnienia 9 - 17 mm



Podwójny wpust membranowy, IP66, z dwiema membranami uszczelniającymi, zamknięty, elastomer...



Króciec napowietrzający BST M20/sw

  • Wymiary : 25,2 x 11,9 x 25,2 mm
  • Numer produktu: 26202001

czarny



Zaślepka wentylacyjna IP44 z uszczelką labiryntową w celu redukcji powstawania kondensatu w...



Króciec napowietrzający BST M20

  • Wymiary : 25,22 x 11,9 x 25,2 mm
  • Numer produktu: 26242001

szary



Zaślepka wentylacyjna IP44 z uszczelką labiryntową w celu redukcji powstawania kondensatu w...
