Ten artykuł jest zarchiwizowany!
Do następcy produktu

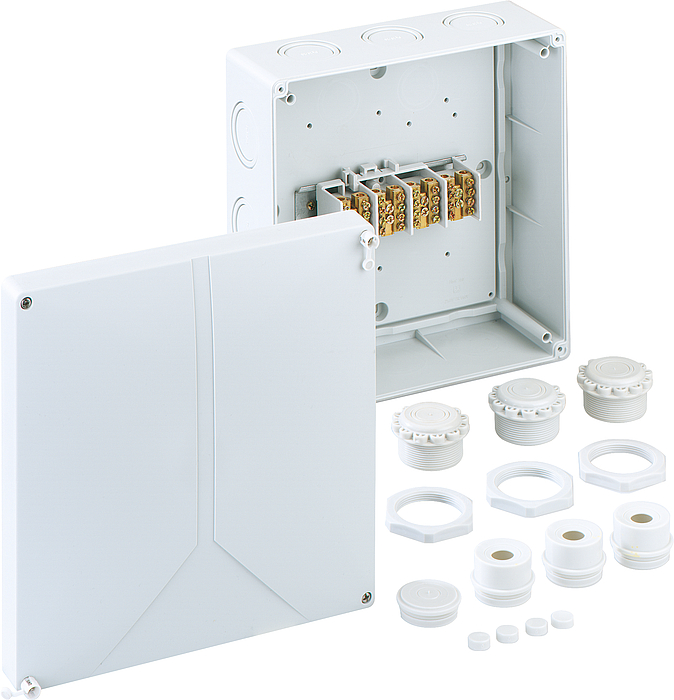

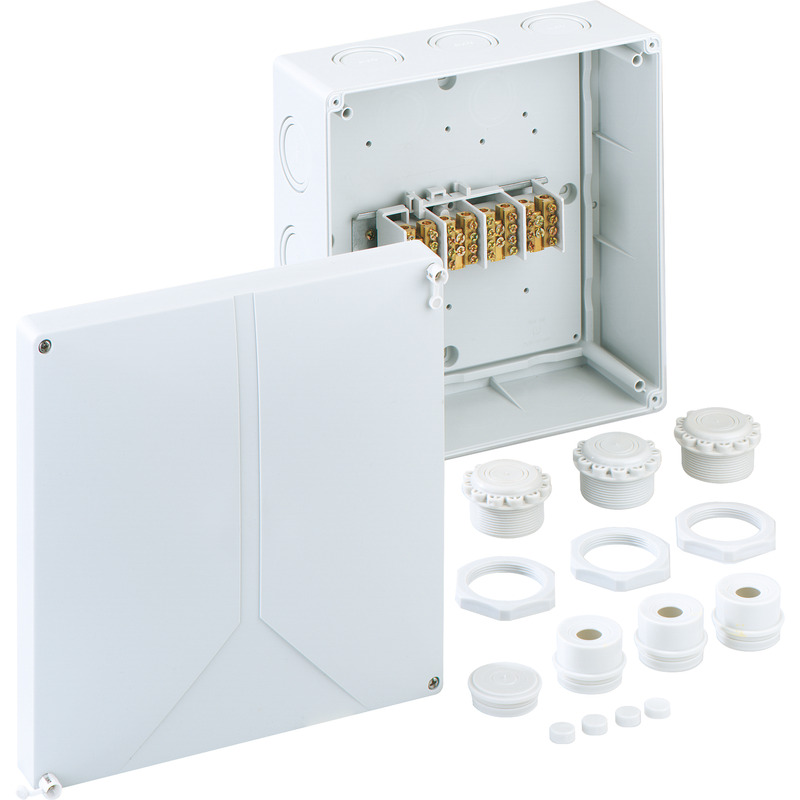

Abox HA 250 Abox HA 250

Skrzynka rozgałęźna

Abox HA 250

Numer produktu: 48042501 | Wymiary: 250 x 250 x 115 mm

Skrzynka rozgałęźna, ze stopniem ochrony IP54/IP65, Przekrój znamionowy 25 mm², Ui=690 V AC, Membrany wypychane, M20/M25/M32/M40/M50, (4 Tylny, 10 Bok), Wewnętrzne punkty mocowania, z zaciskiem rozgałęźnym przewodu głównego do standardowych instalacji wewnętrznych

szary, z zaciskiem śrubowym 4-bieg. - 25 mm²

Dołączone akcesoria:
3 wpusty montażowe IP54 M40, zakres uszczelnienia 17-30 mm, 1 zaślepka M40, 3 zaślepki uszczelniające z nakrętką zabezpieczającą IP54 M50, zakres uszczelniania 13-35 mm

właściwości elektryczne

Znamionowe napięcie izolacji AC 690 V
maks. przekrój przewodu 25 mm²
Stopień ochrony II
Rodzaj ochrony IP54/IP65
UL Type Rating b.d.

Kolory

Kolor części dolnej szary
Kolor części górnej szary

Wymiary

Szerokość 250 mm
Długość 250 mm
Wysokość 115 mm
Masa 1.375 kg

Właściwości materiału

Odporność na promieniowanie UV nie
bezhalogenowy tak
Klasa reakcji na ogień zgodna z UL94 HB
Wytrzymałość żarnika zgodna z EN 60695-2-11 650 °C

właściwości mechaniczne

Rodzaj mocowania Montaż ścienny/sufitowy
Wytrzymałość udarowa IK07
możliwość plombowania nie
Zapięcie Wewnętrzne punkty mocowania

Warunki otoczenia

maks. względna wilgotność powietrza 25°C 95 %
maks. względna wilgotność powietrza 40°C 50 %
Temperatura otoczenia min. -25 °C
Temperatura otoczenia maks. 40 °C
Temperatura otoczenia 24 h 35 °C
Miejsce montażu Obszar wewnętrzny

Sales Information

EAN 4013902153527
Packing Unit Code C62
ETIM Class EC002600
Numer taryfy celnej 85369095

Materiał

Materiał części dolnej Polistyren
Materiał części górnej Polistyren
Materiał śruby pokrywy Stal nierdzewna V2A

Pobierz kartę katalogową

Pobierz kartę katalogową

Certyfikat

CE Deklaracja DE/EN/PL pdf (313 KB)
CE Deklaracja DE/EN/FR pdf (220 KB)
UKCA Deklaracja EN pdf (49 KB)
