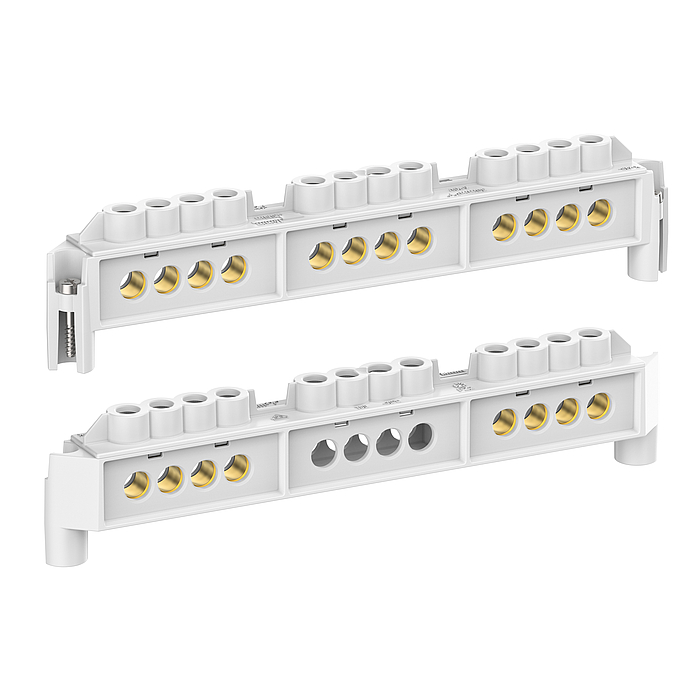

Listwa zaciskowa
Numer produktu: 89643501 | Wymiary: 21 x 205 x 48 mm
Zacisk połączeniowy wg DIN EN 60998 (VDE 0613), Ui=690 V. Do montażu w puszkach łączeniowych Abox / Abox Pro od 2024.
umieszczony wyżej zacisk śrubowy dla Abox/Abox Pro 250/350, 5-bieg. - 35 mm², In = 125 A, akceptowalne przekroje do zacisku na biegun: 12 x 10 mm², 8 x 16 mm², 4 x 25 mm², 4 x 35 mm² Cu sztywny / elastyczny z tuleją końcową żyły
| Znamionowe napięcie izolacji AC | 690 V |
|---|---|
| Znamionowe napięcie izolacji DC | 690 V |
| min. przekrój przewodu | 10 mm² |
| Prąd znamionowy | 125 Amper |
| Rodzaj zacisku | Zacisk śrubowy |
| Liczba biegunów | 5 |
| Podłączenie 1: Rodzaj ochrony | Śruby |
| Podłączenie 1: Długość izolacji | 16 mm |
| Podłączenie 1: Pozycje zaciskowe na biegun | 4 |
| Podłączenie 1: Nadaje się do przewodów CU | 1 |
| Podłączenie 1: Podłączany przekrój przewodu pojedynczego (min.) | 10 mm² |
| Podłączenie 1: Podłączany przekrój przewodu pojedynczego (maks.) | 35 mm² |
| Kolor części dolnej | szary |
|---|---|
| Kolor części górnej | szary |
| Szerokość | 21 mm |
|---|---|
| Długość | 205 mm |
| Wysokość | 48 mm |
| Masa | 0.389 kg |
| Wytrzymałość żarnika zgodna z EN 60695-2-11 | 960 °C |
|---|
| Podłączenie 1: Moment skręcający | 3.5 Nm |
|---|
| EAN | 4013902677368 |
|---|---|
| Packing Unit Code | C62 |
| ETIM Class | EC001284 |
| Numer taryfy celnej | 85369010 |
| Materiał korpusu izolacyjnego | Termoplasty |
|---|
| Dane CAD | Pobierz dane CAD-3D |
|---|
