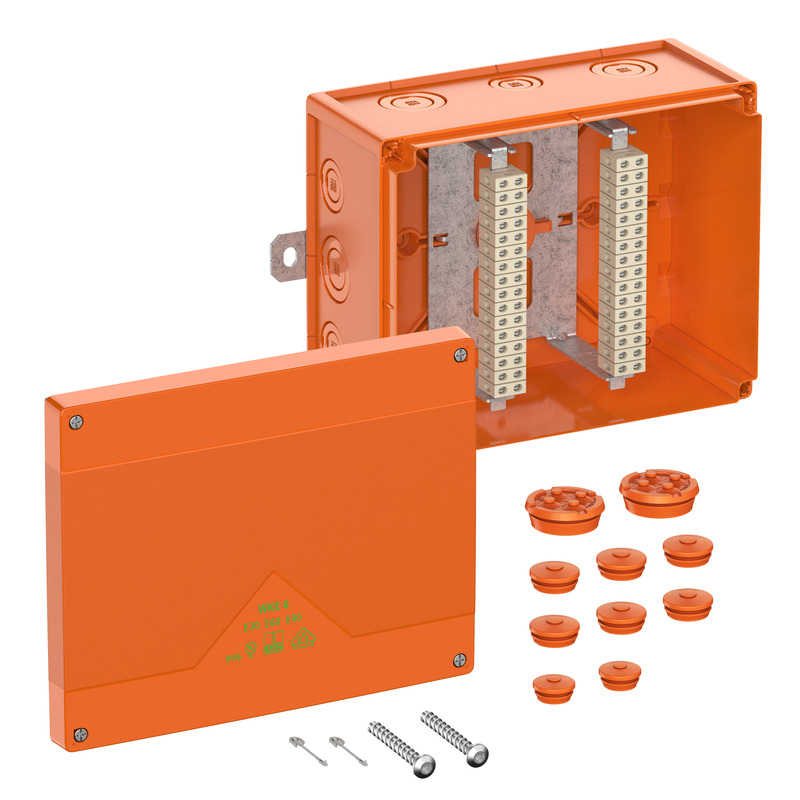

Abzweigkasten WKE 6 - 32 x 1,5² (86853201) Zabezpieczone rozgałęzienie z systemem podtrzymywania funkcji w rozgałęzieniu: Spelsberg

Skrzynka rozgałęźna

WKE 6 - 32 x 1,5²

Numer produktu: 86853201 | Wymiary: 200 x 250 x 120 mm

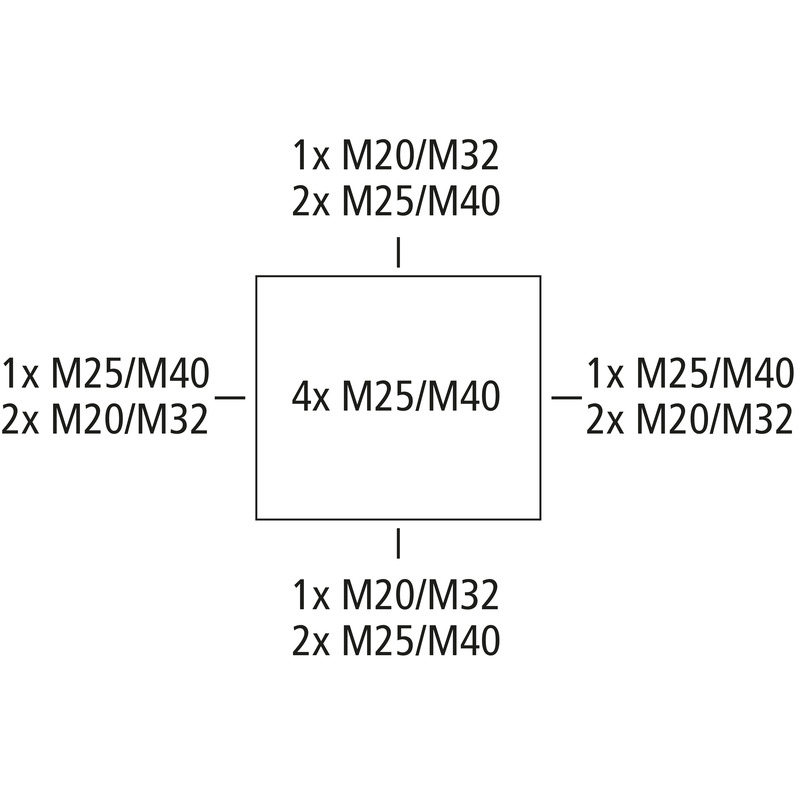

Skrzynka rozgałęźna, ze stopniem ochrony IP66, Ui=450 V AC, Certyfikowany zgodnie z VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), UL-EU (EN 62208), M20/M25/M32/M40, (4 Tylny, 12 Bok), Zewnętrzne punkty mocowania, z elektrycznym zachowaniem funkcji E30 - E90 wg DIN 4102 cz. 12. Bezhalogenowa obudowa ze specjalnego termoplastu, zaciski ze specjalnego materiału ceramicznego, odpornego na działanie wysokiej temperatury, uchwyt zaciskowy z możliwością dowolnego ustawienia

pomarańczowy, Skrzynka łączeniowa 32-biegunowa 0,5 - 2,5 mm², skrzynka odgałęźna 32-biegunowa 0,5 - 1,5 mm², ilość przewodów zaciskanych na każdy biegun: 8 x 0,5² / 4 x 0,75² / 6 x 1² / 6 x 1,5² / 2 x 2,5²

Dołączone akcesoria:
zabezpieczenie przed utratą pokrywy, kotwa śrubowa, 2 podwójne króćce membranowe IP66 M20 zakres uszczelnienia 7–13 mm, 6 podwójnych króćców membranowych IP66 M25 zakres uszczelnienia 9–17 mm, 2 podwójne króćce membranowe IP66 M40/4 zakres uszczelnienia 4 x 6-9 mm

właściwości elektryczne

Znamionowe napięcie izolacji AC 450 V
Znamionowe napięcie izolacji DC 450 V
min. przekrój przewodu 0,5 mm²
maks. przekrój przewodu elastycznego (przewód rozgałęźny) 1,5 mm²
min. przekrój przewodu 0,5 mm²
maks. przekrój przewodu 2,5 mm²
Stopień ochrony II
Rodzaj ochrony IP66
zabezpieczone rozgałęzienie nie
Klasa podtrzymywania funkcji E30/E60/E90
Ilość biegunów (rozgałęzienie / trójnik) 32
Ilość biegunów (przepust) 32
UL Type Rating inne
Ilość bezpieczników w odgałęzieniu (trójnik) 0

Kolory

Kolor części dolnej pomarańczowy
Kolor części górnej pomarańczowy

Funkcje dodatkowe

Zakres zastosowania Przewody komunikacyjne

Wymiary

Szerokość 200 mm
Długość 250 mm
Wysokość 120 mm
Długość wewnętrzna 235 mm
Szerokość wewnętrzna 185 mm
Wysokość wewnętrzna 102 mm
Masa 1.667 kg

Właściwości materiału

Odporność na promieniowanie UV tak
bezhalogenowy tak
Klasa reakcji na ogień zgodna z UL94 V0
Wytrzymałość żarnika zgodna z EN 60695-2-11 960 °C

właściwości mechaniczne

Rodzaj mocowania Montaż ścienny/sufitowy
Wytrzymałość udarowa IK08
możliwość plombowania tak
Zapięcie Zewnętrzne punkty mocowania

Warunki otoczenia

maks. względna wilgotność powietrza 25°C 95 %
maks. względna wilgotność powietrza 40°C 50 %
Temperatura otoczenia min. -35 °C
Temperatura otoczenia maks. 80 °C
Temperatura otoczenia 24 h 60 °C
Miejsce montażu chronione obszary zewnętrzne

Sales Information

EAN 4013902631414
Packing Unit Code C62
ETIM Class EC002600
Numer taryfy celnej 85369095

Materiał

Materiał części dolnej Poliwęglan
Materiał części górnej Poliwęglan
Materiał uszczelnienia Poliuretan
Materiał śruby pokrywy Stal nierdzewna V2A

Certyfikaty

Znak atestu VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Znak atestu UL-EU (EN 62208)

Pobierz kartę katalogową

Pobierz kartę katalogową

Arkusz wymiarowy

Rysunek wymiarowy pdf (1 MB)
Rysunek wymiarowy dxf (16 MB)
Rysunek wymiarowy dwg (3 MB)
Rysunek wymiarowy jpg (1 MB)

Certyfikat

UKCA Deklaracja EN pdf (49 KB)
CE Deklaracja DE/EN/FR pdf (33 KB)
AbP Świadectwo kontrolne DE pdf (4 MB)
MPA Świadectwo kontrolne UKr pdf (1 MB)
VDE Certyfikat DE/EN pdf (2 MB)
Certyfikat DE pdf (456 KB)
CE Deklaracja DE/EN/PL pdf (88 KB)

Akcesoria

Podwójne wpusty membranowe DMS M20/or

  • Wymiary : 25,2 x 25,2 x 13,4 mm
  • Numer produktu: 26062001

Zakres uszczelnienia 7 - 13 mm



Podwójny wpust membranowy, IP66, z dwiema membranami uszczelniającymi, zamknięty, elastomer...



Podwójne wpusty membranowe DMS M25/or

  • Wymiary : 29,7 x 29,7 x 13,6 mm
  • Numer produktu: 26062501

Zakres uszczelnienia 9 - 17 mm



Podwójny wpust membranowy, IP66, z dwiema membranami uszczelniającymi, zamknięty, elastomer...



Podwójne wpusty membranowe DMS M32/or

  • Wymiary : 36,7 x 36,7 x 14,7 mm
  • Numer produktu: 26063201

Zakres uszczelnienia 13 - 21 mm



Podwójny wpust membranowy, IP66, z dwiema membranami uszczelniającymi, zamknięty, elastomer...



Podwójne wpusty membranowe DMS M32/4 or

  • Wymiary : 36,7 x 12,9 x 36,7 mm
  • Numer produktu: 26063301

Zakres uszczelnienia 3,5 - 6 mm na każdy wpust



Podwójny wpust membranowy, IP66, z dwiema membranami uszczelniającymi, zamknięty, max. cztery...



Podwójne wpusty membranowe DMS M40/or

  • Wymiary : 46,5 x 46,5 x 18,6 mm
  • Numer produktu: 26064001

Zakres uszczelnienia 17 - 28 mm



Podwójny wpust membranowy, IP66, z dwiema membranami uszczelniającymi, zamknięty, elastomer...



Podwójne wpusty membranowe DMS M40/4 or

  • Wymiary : 23,2 x 14,1 x 23,2 mm
  • Numer produktu: 26064101

Zakres uszczelnienia 6 - 9 mm na każdy wpust



Podwójny wpust membranowy, IP66, z dwiema membranami uszczelniającymi, zamknięty, max. cztery...



Złącze kablowe śrubowe KVR M20-MGM/or

  • Wymiary : 26,5 x 26,5 x 36 mm
  • Numer produktu: 22762001

Zakres uszczelnienia 6 - 12 mm, Długość gwintu 9 mm



Dławnica kablowa, IP68, z odciążeniem naciągu, poliamid, M_ x 1,5 mm, z nakrętką zabezpieczającą,...



Złącze kablowe śrubowe KVR M25-MGM/or

  • Wymiary : 31,5 x 31,5 x 44 mm
  • Numer produktu: 22762501

Zakres uszczelnienia 9 - 16 mm, Długość gwintu 11 mm



Dławnica kablowa, IP68, z odciążeniem naciągu, poliamid, M_ x 1,5 mm, z nakrętką zabezpieczającą,...



Złącze kablowe śrubowe KVR M32-MGM/or

  • Wymiary : 40 x 40 x 50 mm
  • Numer produktu: 22763201

Zakres uszczelnienia 11 - 21 mm, Długość gwintu 11 mm



Dławnica kablowa, IP68, z odciążeniem naciągu, poliamid, M_ x 1,5 mm, z nakrętką zabezpieczającą,...



Złącze kablowe śrubowe KVR M40-MGM/or

  • Wymiary : 50 x 50 x 54 mm
  • Numer produktu: 22764001

Zakres uszczelnienia 16 - 28 mm, Długość gwintu 11 mm



Dławnica kablowa, IP68, z odciążeniem naciągu, poliamid, M_ x 1,5 mm, z nakrętką zabezpieczającą,...



Płyta montażowa WKE BK 1

  • Wymiary : 100 x 70 x 246,5 mm
  • Numer produktu: 86310001

Stal nierdzewna, bez śrub mocujących



Płyta montażowa do bezpiecznego pod względem pożarowym montażu kablowych skrzynek odgałęźnych z...
