Abzweigkasten WKE 405 LSA (86240501) Zabezpieczone rozgałęzienie z systemem podtrzymywania funkcji w rozgałęzieniu: Spelsberg

Skrzynka rozgałęźna

WKE 405 LSA

Numer produktu: 86240501 | Wymiary: 200 x 200 x 110 mm

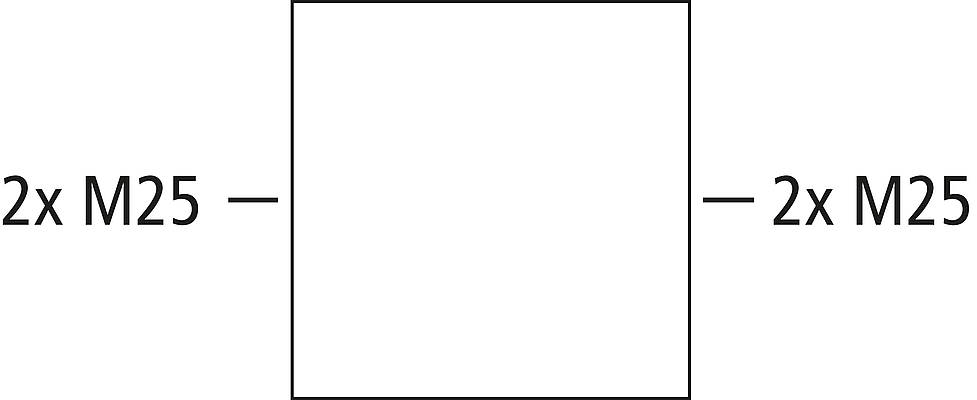

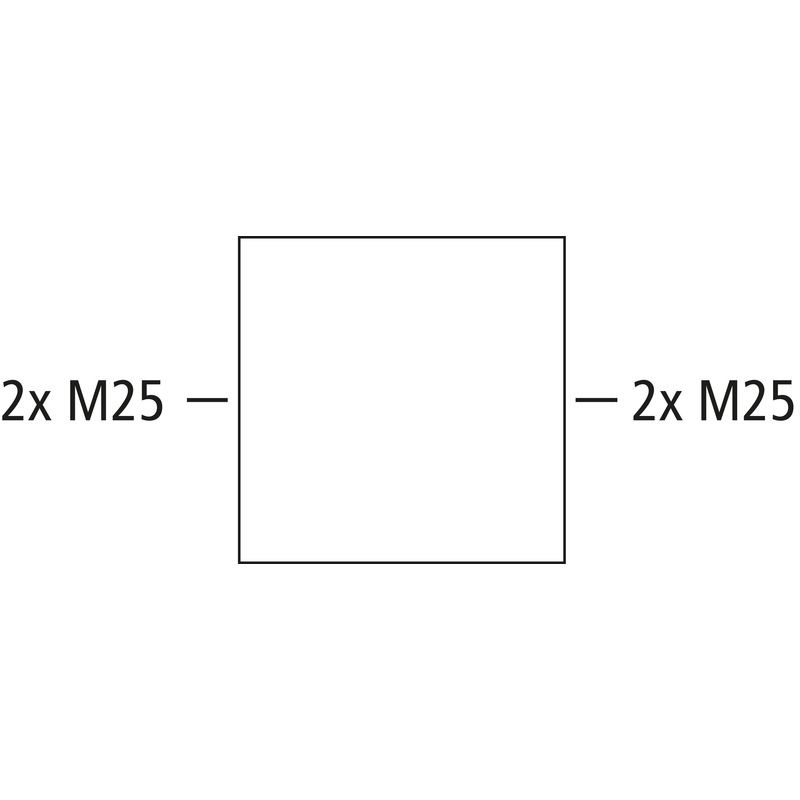

Skrzynka rozgałęźna, ze stopniem ochrony IP66, Ui=450 V AC, M25, (4 Bok), Zewnętrzne punkty mocowania, z techniką podłączania pozwalającą zaoszczędzić czas (bez lutowania, śrub i izolacji) dla kabli z zachowaniem funkcji wg DIN 4102 część 12

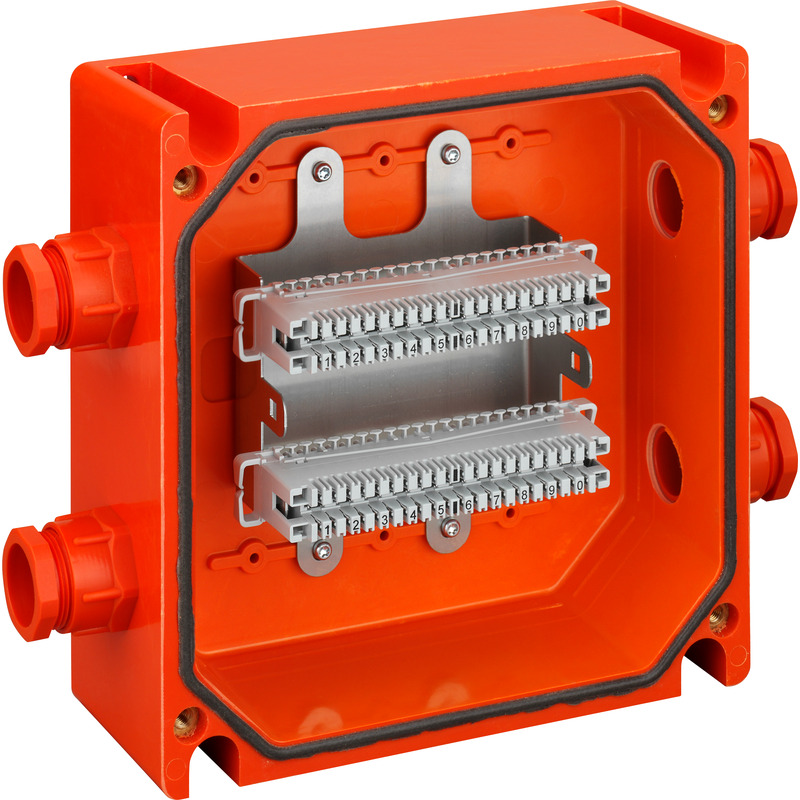

pomarańczowy, Skrzynka łączeniowa wyposażona w dwie listwy przyłączeniowe LSA-Plus, dla 10 żył podwójnych (2 x 10 DA), styki LSA-Plus są przystosowane do przewodów litych o średnicy 0,4 - 0,8 mm oraz zewnętrznej średnicy izolacji 0,7 - 1,6 mm.

Dołączone akcesoria:
Zestaw kołków ø 6 mm, 4 dławnice kablowe M25, zakres uszczelnienia 9 - 19 mm

właściwości elektryczne

Znamionowe napięcie izolacji AC 450 V
min. przekrój przewodu 0,126 mm²
maks. przekrój przewodu 0,5 mm²
Stopień ochrony II
Rodzaj ochrony IP66
zabezpieczone rozgałęzienie nie
Klasa podtrzymywania funkcji E30
Ilość biegunów (rozgałęzienie / trójnik) 0
Ilość biegunów (przepust) 40
UL Type Rating b.d.
Ilość bezpieczników w odgałęzieniu (trójnik) 0

Kolory

Kolor części dolnej pomarańczowy
Kolor części górnej pomarańczowy

Funkcje dodatkowe

Zakres zastosowania Przewody komunikacyjne

Wymiary

Szerokość 200 mm
Długość 200 mm
Wysokość 110 mm
Masa 3.5182 kg

Właściwości materiału

Odporność na promieniowanie UV tak
bezhalogenowy tak
Klasa reakcji na ogień zgodna z UL94 V0
Wytrzymałość żarnika zgodna z EN 60695-2-11 960 °C

właściwości mechaniczne

Rodzaj mocowania Montaż ścienny/sufitowy
Wytrzymałość udarowa IK08
możliwość plombowania nie
Moment obrotowy śruby pokrywy 2.5 Nm
Zapięcie Zewnętrzne punkty mocowania

Warunki otoczenia

maks. względna wilgotność powietrza 25°C 95 %
maks. względna wilgotność powietrza 40°C 50 %
Temperatura otoczenia min. -25 °C
Temperatura otoczenia maks. 40 °C
Temperatura otoczenia 24 h 35 °C
Miejsce montażu chronione obszary zewnętrzne

Sales Information

EAN 4013902409259
Packing Unit Code CT
ETIM Class EC002600
Numer taryfy celnej 85369095

Materiał

Materiał części dolnej Duroplast
Materiał części górnej Duroplast
Materiał uszczelnienia Poliuretan
Materiał śruby pokrywy Stal nierdzewna V4A

Pobierz kartę katalogową

Pobierz kartę katalogową

Arkusz wymiarowy

Rysunek wymiarowy pdf (327 KB)
Rysunek wymiarowy dxf (4 MB)
Rysunek wymiarowy dwg (737 KB)
Rysunek wymiarowy jpg (1.020 KB)

Certyfikat

CE Deklaracja DE/EN/PL pdf (136 KB)
UKCA Deklaracja EN pdf (164 KB)
CE Deklaracja DE/EN/FR pdf (135 KB)

Akcesoria

Zestaw do mocowania zewnętrznego WKE 200 ABL

  • Wymiary : 25 x 77,1 x 10,3 mm
  • Numer produktu: 86040001

Zestaw do mocowania zewnętrznego V2A, do WKE 200 do WKE 400, Materiał:...



Zestaw do mocowania zewnętrznego V2A
