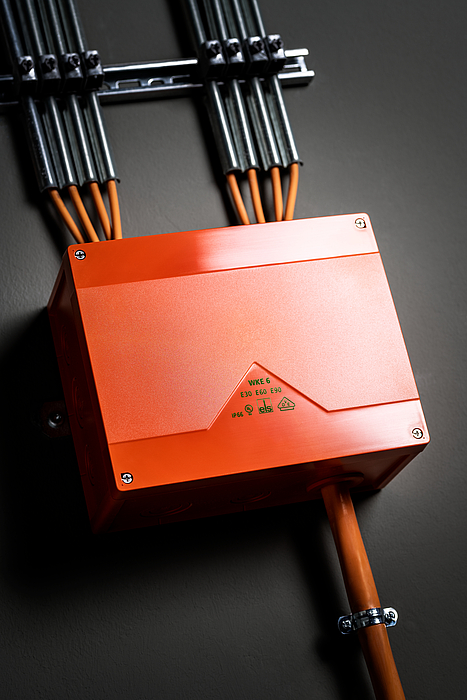

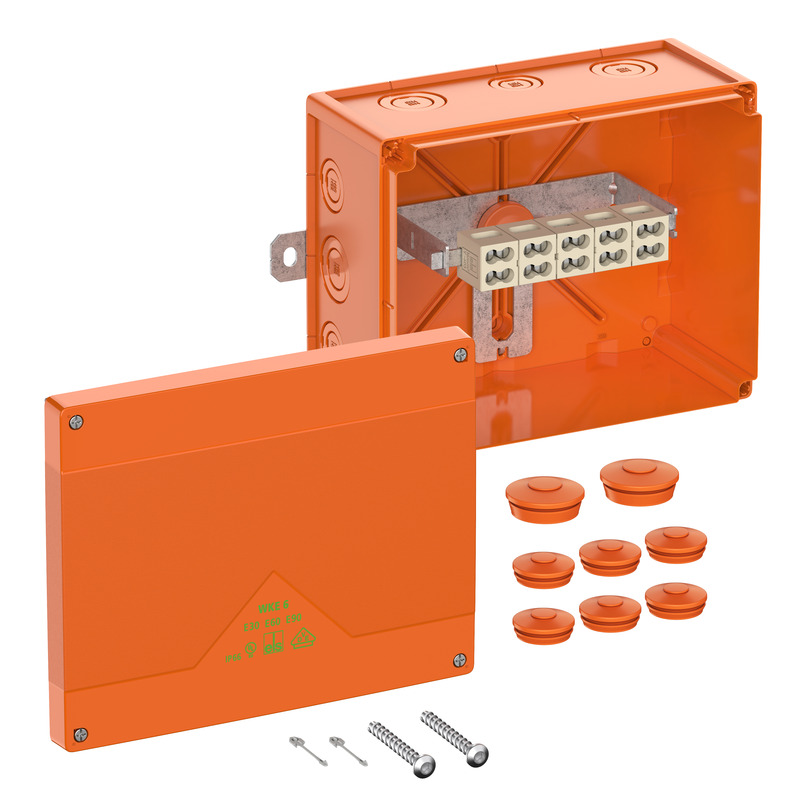

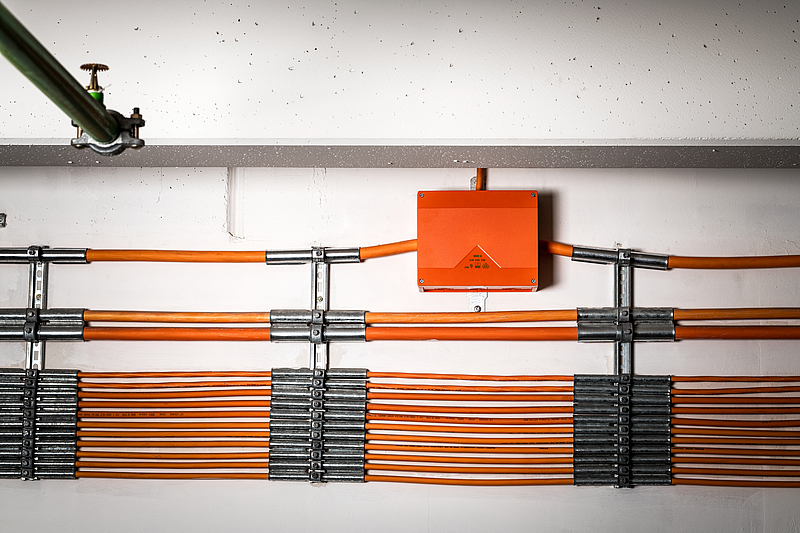

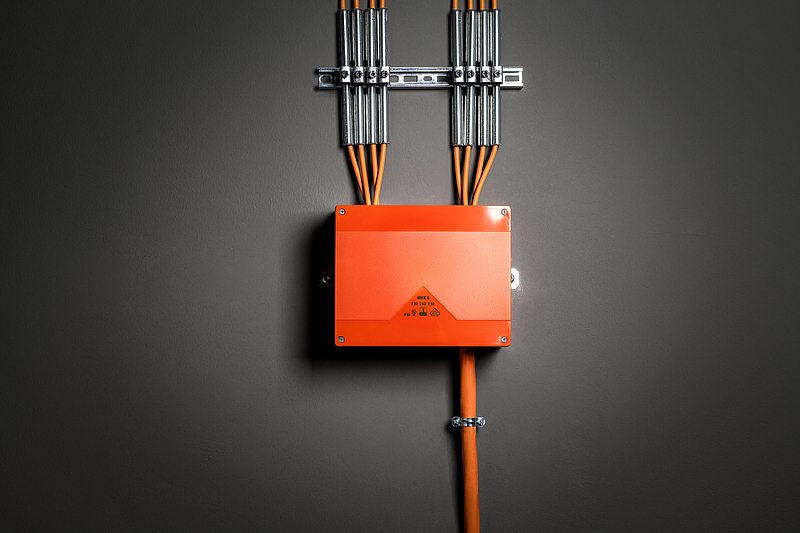

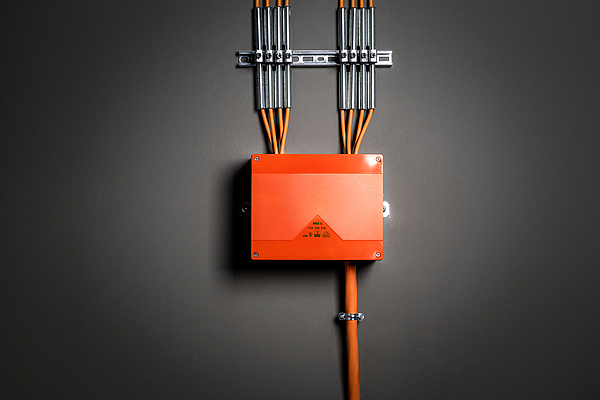

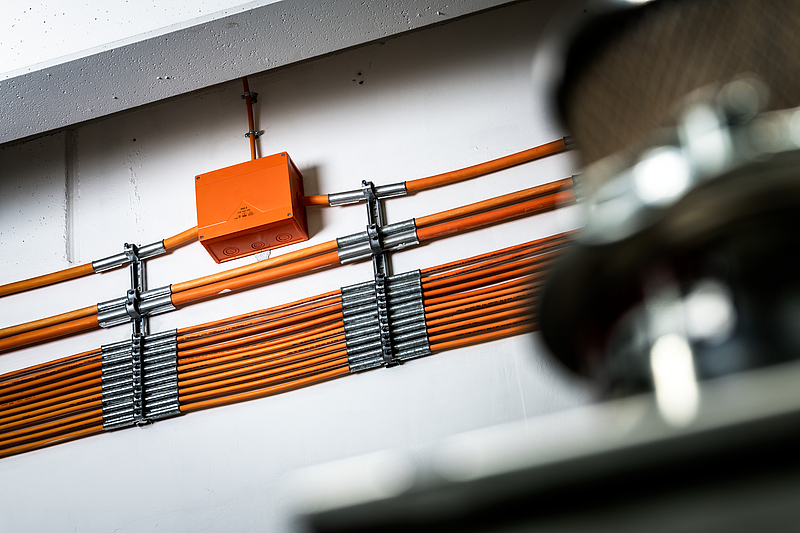

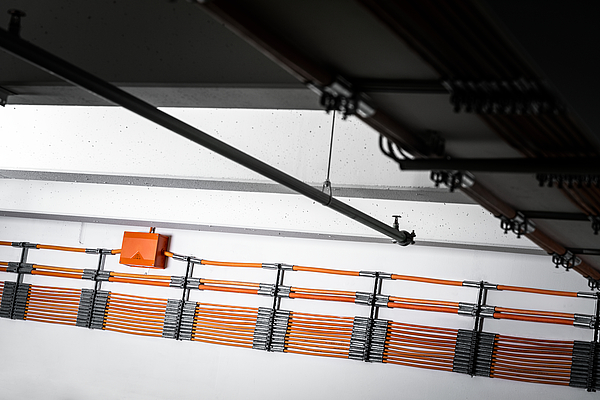

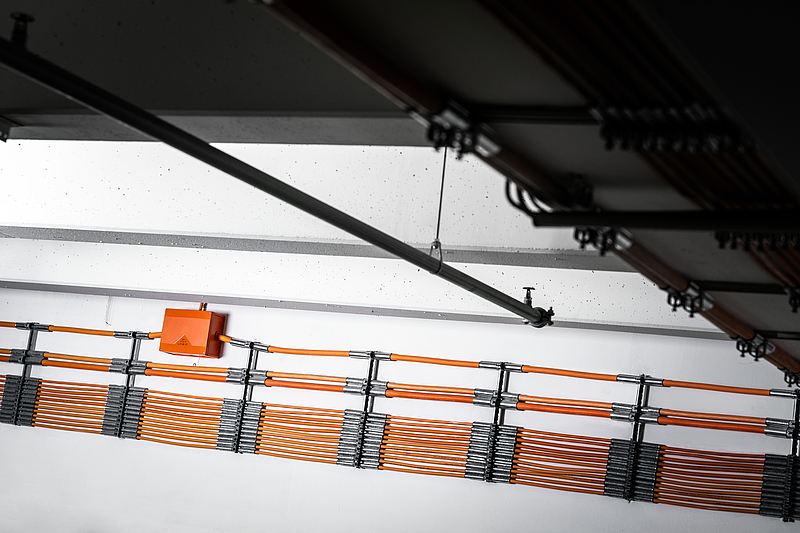

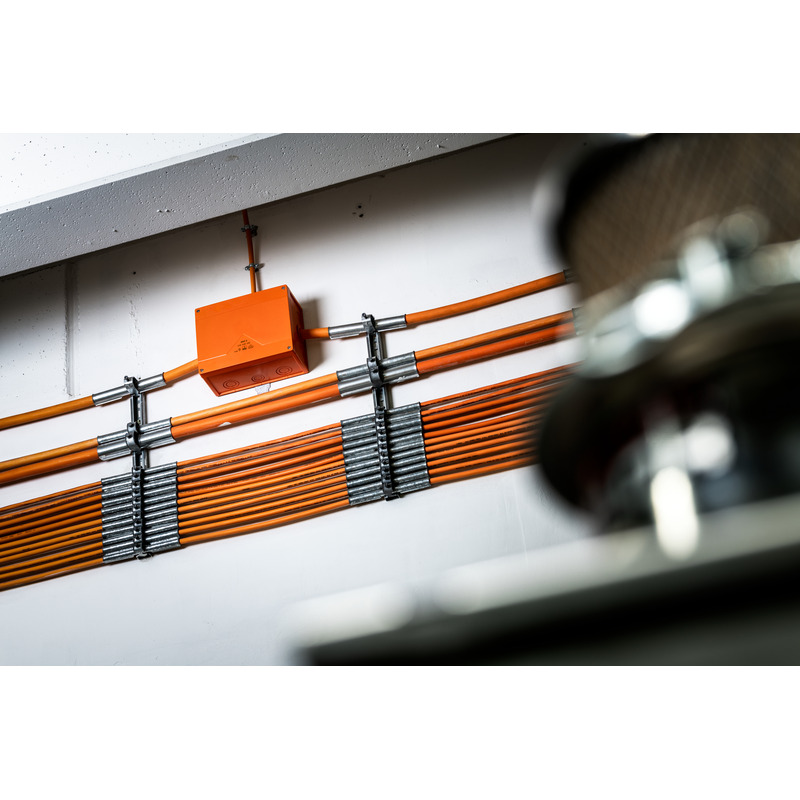

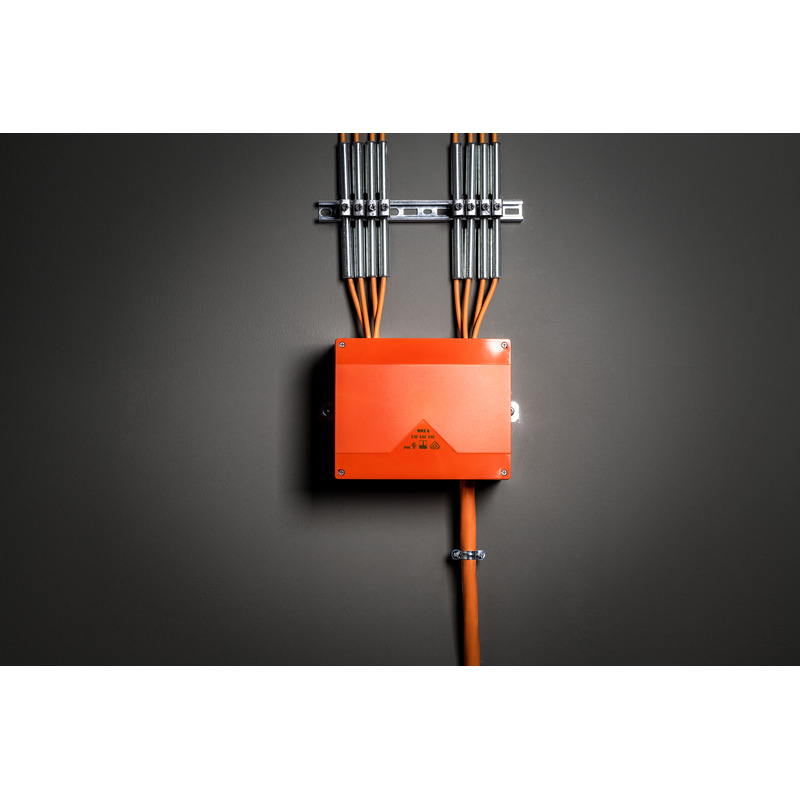

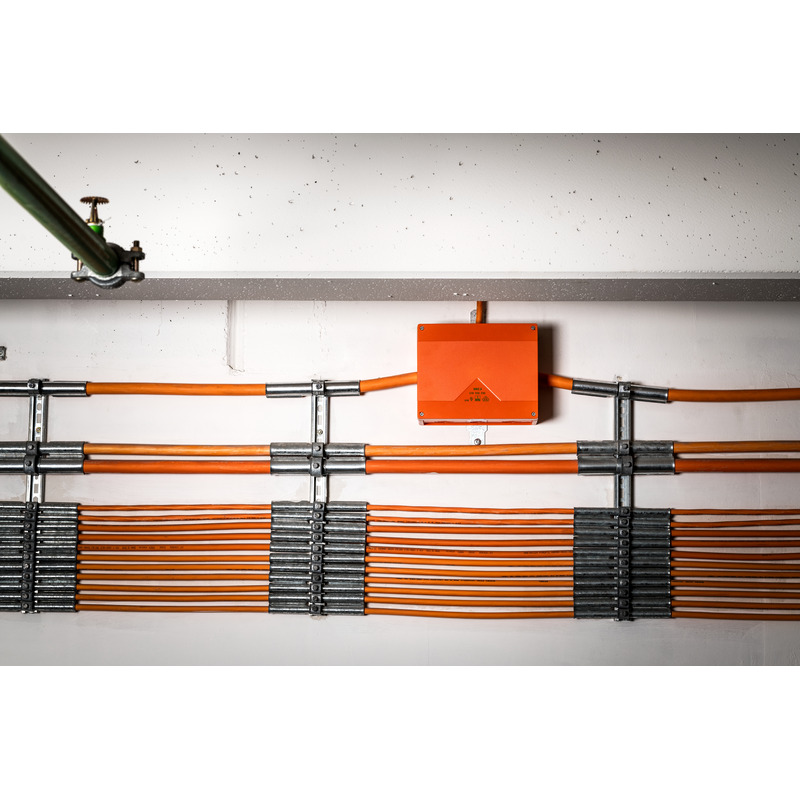

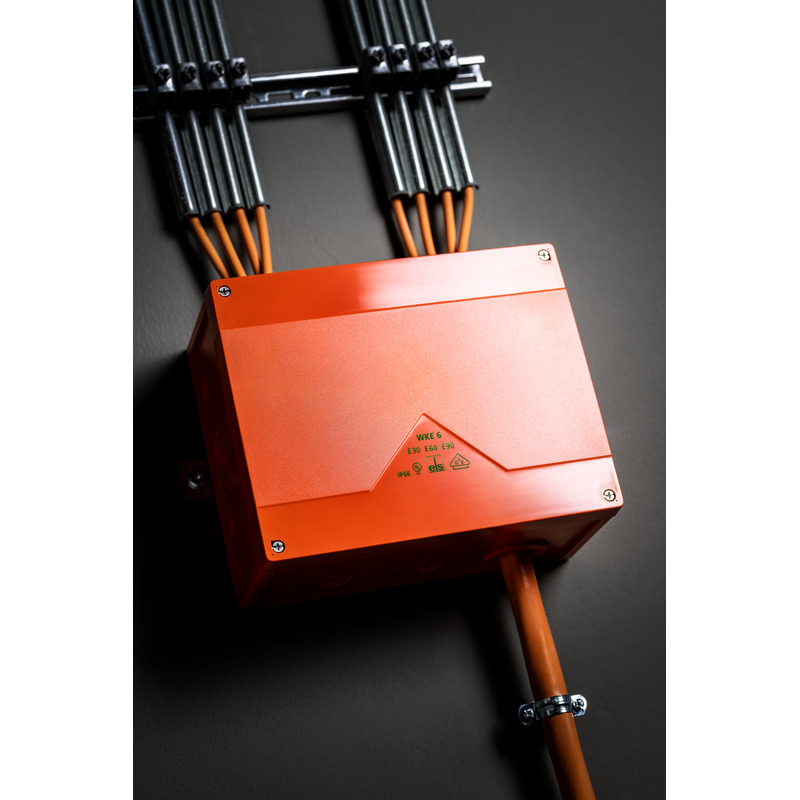

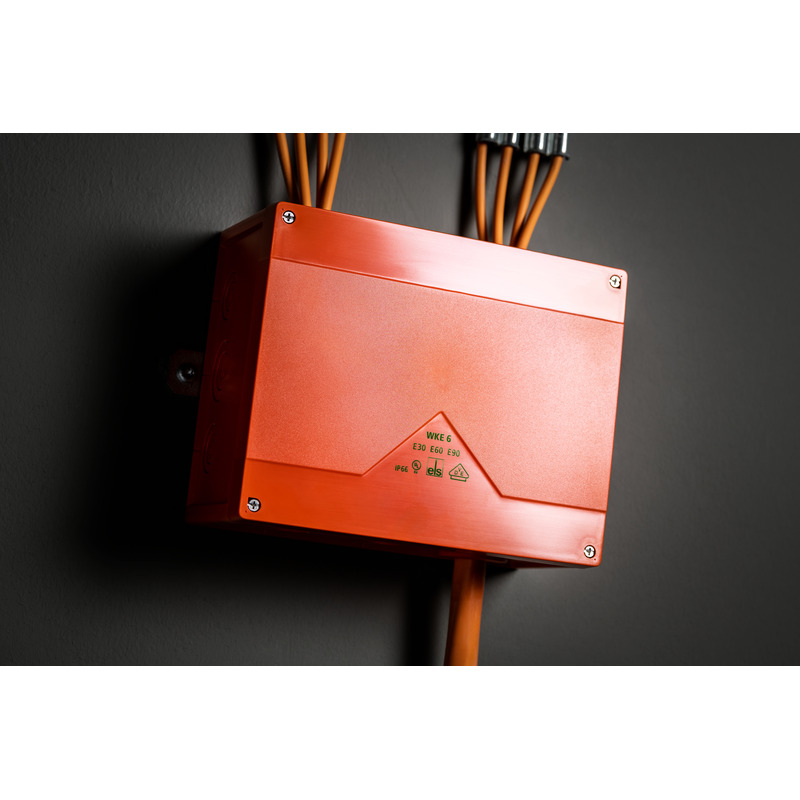

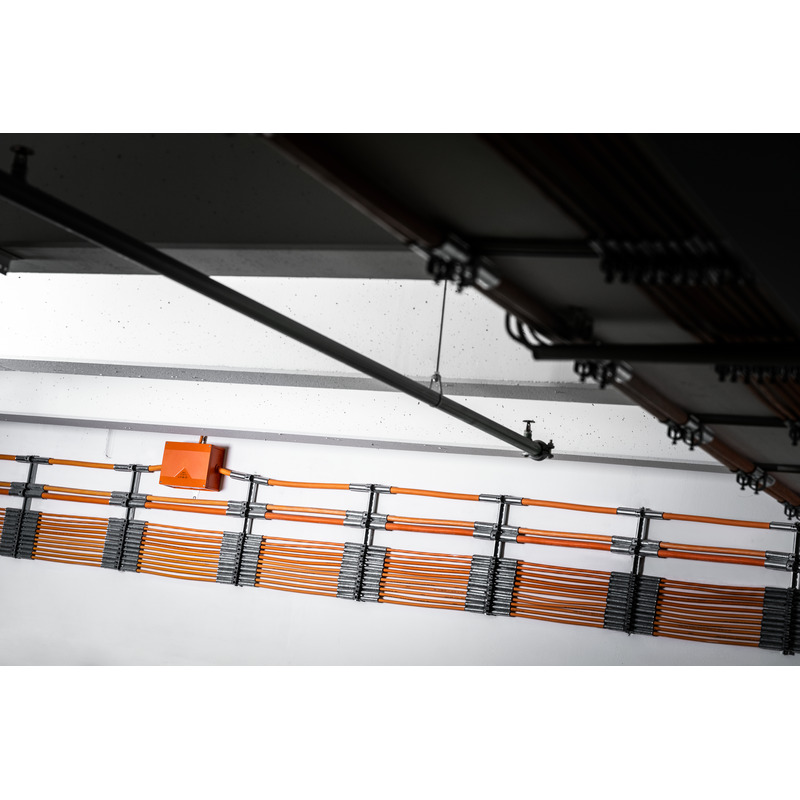

Skrzynka rozgałęźna

WKE 6 - Duo 5 x 16²

Numer produktu: 86761001 | Wymiary: 200 x 250 x 120 mm

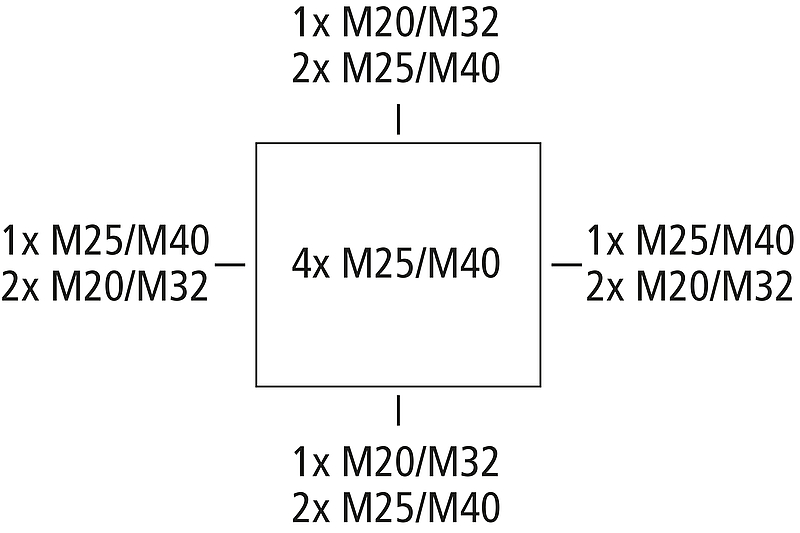

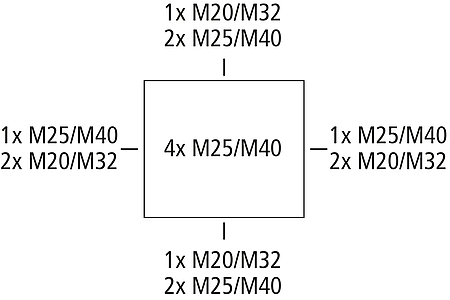

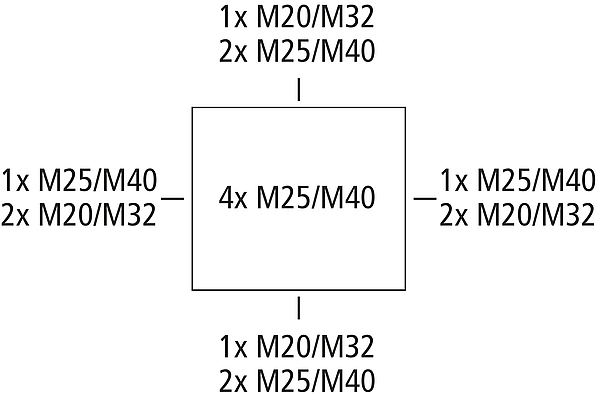

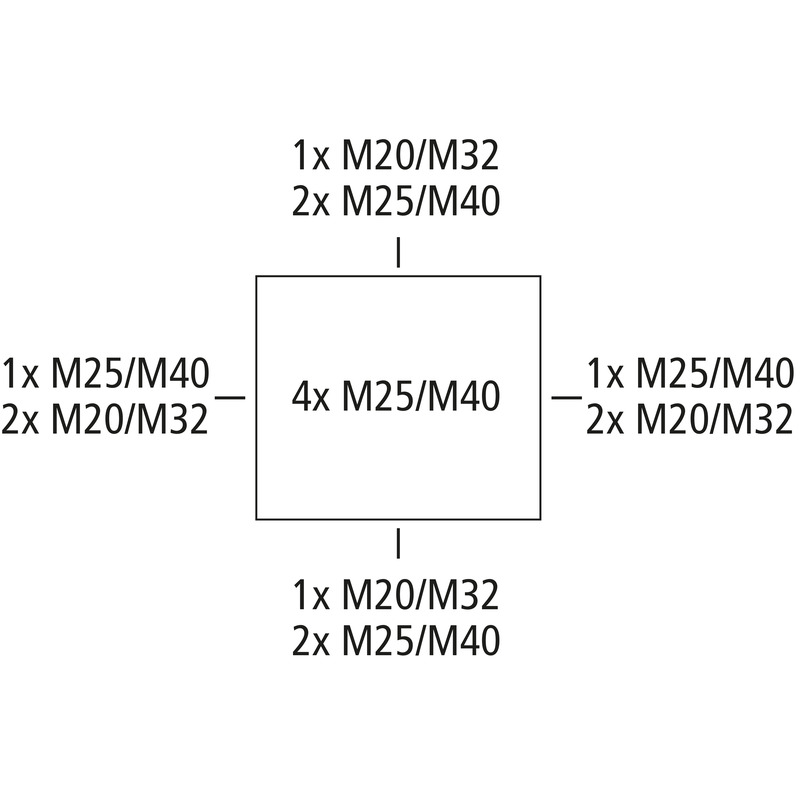

Skrzynka rozgałęźna, ze stopniem ochrony IP66, U_i=450 V AC, Certyfikowany zgodnie z VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), UL-EU (EN 62208), Membrany wypychane, M20/M25/M32/M40, (4 Tylny, 12 Bok), Zewnętrzne punkty mocowania, z elektrycznym zachowaniem funkcji E30 - E90 wg DIN 4102 cz. 12. Bezhalogenowa obudowa ze specjalnego termoplastu, zaciski ze specjalnego materiału ceramicznego, odpornego na działanie wysokiej temperatury, uchwyt zaciskowy z możliwością dowolnego ustawienia

pomarańczowy, Skrzynka łączeniowa 5-biegunowa 1,5 - 16 mm², skrzynka odgałęźna 5-biegunowa 1,5 - 16 mm², ilość przewodów zaciskanych na każdy biegun: 20 x 1,5² / 16 x 2,5² / 12 x 4² / 8 x 6² / 4 x 10² / 4 x 16²

Dołączone akcesoria:
zabezpieczenie przed utratą pokrywy, kotwa śrubowa, 6 podwójnych króćców membranowych IP66 M32 zakres uszczelnienia 13–21 mm, 2 podwójne króćce membranowe IP66 M40 zakres uszczelnienia 17–28 mm

właściwości elektryczne

Znamionowe napięcie izolacji AC	450 V
Znamionowe napięcie izolacji DC	450 V
min. przekrój przewodu	1,5 mm²
maks. przekrój przewodu elastycznego (przewód rozgałęźny)	16 mm²
min. przekrój przewodu	1,5 mm²
maks. przekrój przewodu	16 mm²
Stopień ochrony	II
Rodzaj ochrony	IP66
zabezpieczone rozgałęzienie	nie
Klasa podtrzymywania funkcji	E30/E60/E90
Ilość biegunów (rozgałęzienie / trójnik)	5
Ilość biegunów (przepust)	5
UL Type Rating	inne
Ilość bezpieczników w odgałęzieniu (trójnik)	0

Kolory

Kolor części dolnej	pomarańczowy
Kolor części górnej	pomarańczowy

Funkcje dodatkowe

Zakres zastosowania	Łączenie i rozgałęzianie (trójnik)

Wymiary

Szerokość	200 mm
Długość	250 mm
Wysokość	120 mm
Długość wewnętrzna	235 mm
Szerokość wewnętrzna	185 mm
Wysokość wewnętrzna	102 mm
Masa	1.415 kg

Właściwości materiału

Odporność na promieniowanie UV	tak
bezhalogenowy	tak
Klasa reakcji na ogień zgodna z UL94	V0
Wytrzymałość żarnika zgodna z EN 60695-2-11	960 °C

właściwości mechaniczne

Rodzaj mocowania	Montaż ścienny/sufitowy
Wytrzymałość udarowa	IK08
możliwość plombowania	tak
Zapięcie	Zewnętrzne punkty mocowania

Warunki otoczenia

maks. względna wilgotność powietrza 25°C	95 %
maks. względna wilgotność powietrza 40°C	50 %
Temperatura otoczenia min.	-35 °C
Temperatura otoczenia maks.	80 °C
Temperatura otoczenia 24 h	60 °C
Miejsce montażu	chronione obszary zewnętrzne

Sales Information

EAN	4013902631292
Packing Unit Code	C62
ETIM Class	EC002600
Numer taryfy celnej	85369095

Materiał

Materiał części dolnej	Poliwęglan
Materiał części górnej	Poliwęglan
Materiał uszczelnienia	Poliuretan
Materiał śruby pokrywy	Stal nierdzewna V2A

Certyfikaty

Znak atestu	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Znak atestu	UL-EU (EN 62208)
