WKE 203 SL WKE 203 SL

Skrzynka rozgałęźna

WKE 203 SL

Numer produktu: 86228301 | Wymiary: 115 x 115 x 93 mm

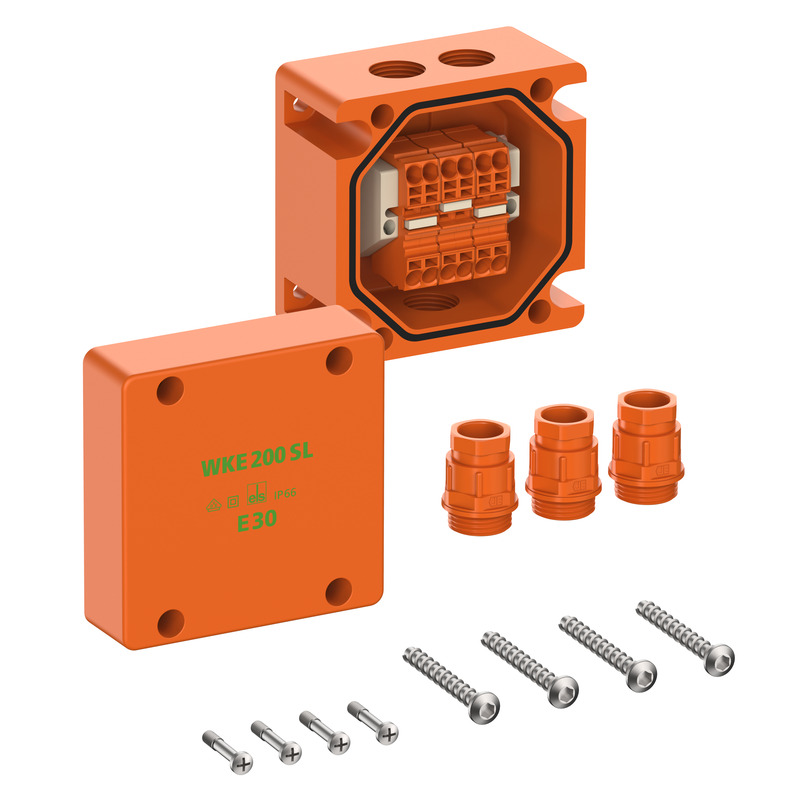

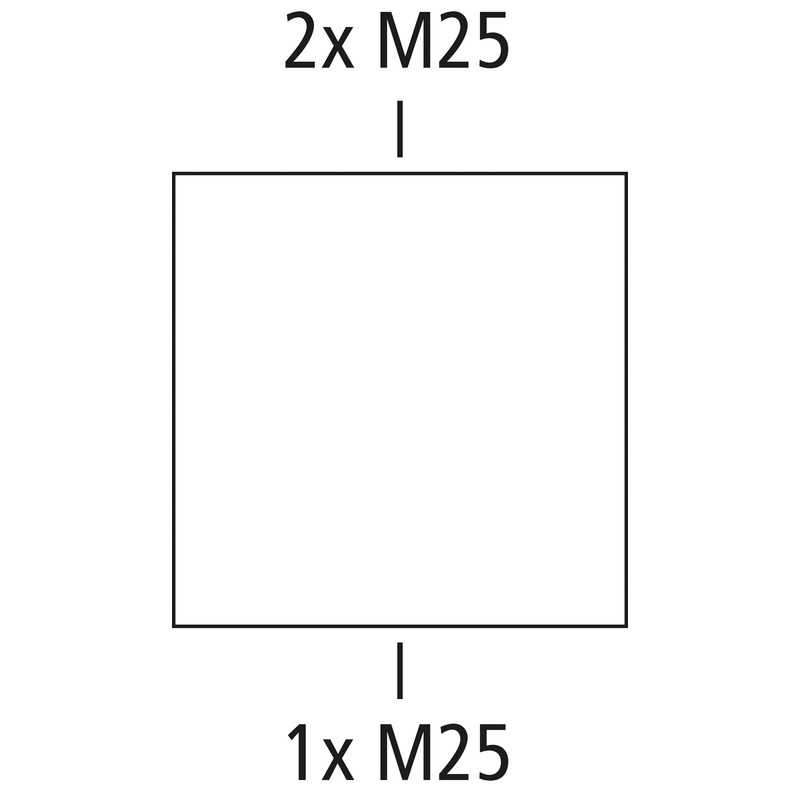

Skrzynka rozgałęźna, ze stopniem ochrony IP66, Ui=450 V AC, Certyfikowany zgodnie z VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), gwint wewnętrzny, M25, (3 Bok), Zewnętrzne punkty mocowania, z elektrycznym zachowaniem funkcji E30 według DIN 4102 część 12, z bezśrubowymi zaciskami szeregowymi Wago TopJobS, obudowa z bezhalogenowego, specjalnego duroplastu

pomarańczowy, Skrzynka odgałęźna 3-bieg., możliwość zaciśnięcia na każdy biegun 4 x 0,5 - 4 mm²

Dołączone akcesoria:
3 złącza kablowe śrubowe M25, zakres uszczelnienia 6–15 mm, Zestaw kołków ø 6 mm

właściwości elektryczne

Znamionowe napięcie izolacji AC 450 V
Znamionowe napięcie izolacji DC 450 V
min. przekrój przewodu 0,5 mm²
maks. przekrój przewodu elastycznego (przewód rozgałęźny) 4 mm²
min. przekrój przewodu 0,5 mm²
maks. przekrój przewodu 4 mm²
Stopień ochrony II
Rodzaj ochrony IP66
Klasa podtrzymywania funkcji E30
Ilość biegunów (rozgałęzienie / trójnik) 3
Ilość biegunów (przepust) 3
UL Type Rating b.d.

Kolory

Kolor części dolnej pomarańczowy
Kolor części górnej pomarańczowy

Funkcje dodatkowe

Zakres zastosowania Łączenie i rozgałęzianie (trójnik)

Wymiary

Szerokość 115 mm
Długość 115 mm
Wysokość 93 mm
Masa 1.45 kg

Właściwości materiału

Odporność na promieniowanie UV tak
bezhalogenowy tak
Klasa reakcji na ogień zgodna z UL94 V0
Wytrzymałość żarnika zgodna z EN 60695-2-11 960 °C

właściwości mechaniczne

Wytrzymałość udarowa IK08
możliwość plombowania nie
Moment obrotowy śruby pokrywy 2.5 Nm
Rodzaj mocowania Montaż ścienny/sufitowy
Zapięcie Zewnętrzne punkty mocowania

Warunki otoczenia

maks. względna wilgotność powietrza 25°C 95 %
maks. względna wilgotność powietrza 40°C 50 %
Temperatura otoczenia min. -25 °C
Temperatura otoczenia maks. 40 °C
Temperatura otoczenia 24 h 35 °C
Miejsce montażu chronione obszary zewnętrzne

Sales Information

EAN 4013902668656
Packing Unit Code CT
ETIM Class EC002600
Numer taryfy celnej 85369095

Materiał

Materiał części dolnej Duroplast
Materiał części górnej Duroplast
Materiał uszczelnienia Poliuretan
Materiał śruby pokrywy Stal nierdzewna V2A

Certyfikaty

Znak atestu VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

Pobierz kartę katalogową

Pobierz kartę katalogową

Instrukcja montażu

Instrukcja montażu pdf (446 KB)

Arkusz wymiarowy

Rysunek wymiarowy pdf (234 KB)
Rysunek wymiarowy dwg (492 KB)
Rysunek wymiarowy dxf (3 MB)

Certyfikat

CE Deklaracja DE/EN/FR pdf (135 KB)
CE Deklaracja DE/EN/PL pdf (136 KB)
Certyfikat DE pdf (467 KB)
MPA Świadectwo kontrolne DE pdf (4 MB)
VDE Certyfikat (DIN EN 60670) DE/EN pdf (396 KB)

Akcesoria

Zestaw do mocowania zewnętrznego - WKE 200 ABL

Zestaw do mocowania zewnętrznego WKE 200 ABL

  • Wymiary : 25 x 77,1 x 10,3 mm
  • Numer produktu: 86040001

Zestaw do mocowania zewnętrznego V2A, do WKE 200 do WKE 400, Materiał:...



Zestaw do mocowania zewnętrznego V2A
