Obudowy puste

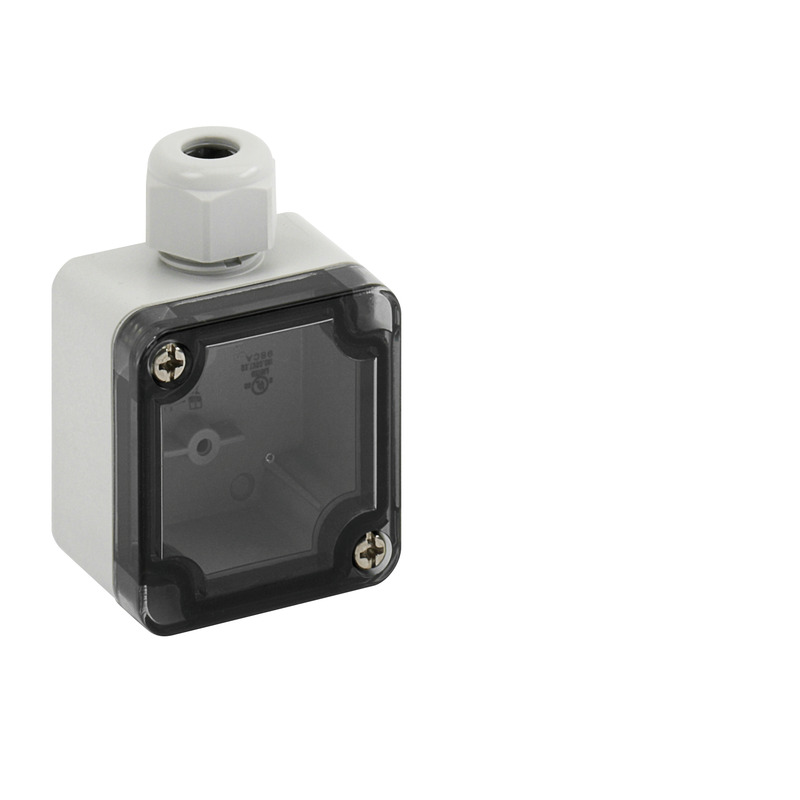

TK PC 55-4-tv

Numer produktu: 13945501 | Wymiary: 52 x 50 x 35 mm

Obudowy puste, ze stopniem ochrony IP66, Poliwęglan, Certyfikowany zgodnie z DLG (odporność na amoniak), DNV (klasa: Statki & instalacje Offshore), U_i=690V AC, U_i=1000V DC, Wewnętrzne punkty mocowania, do instalacji w środowisku przemysłowym i chronionych obszarach zewnętrznych

Skrzynka: Poliwęglan, szary, Pokrywa: Poliwęglan, przezroczysta, zintegrowany dławik kablowy, Pg 11, Zakres uszczelnienia 5 - 10 mm, (1 Bok)

właściwości elektryczne

Znamionowe napięcie izolacji AC	690 V
Znamionowe napięcie izolacji DC	1000 V
Stopień ochrony	II
Rodzaj ochrony	IP66
UL Type Rating	4X, 12/12K

Kolory

Kolor części dolnej	szary
Kolor części górnej	przezroczysta

Wymiary

Szerokość	52 mm
Długość	50 mm
Wysokość	35 mm
Wysokość wewnętrzna	24 mm
Masa	0.045 kg

Właściwości materiału

Odporność na promieniowanie UV	tak
bezhalogenowy	tak
Klasa reakcji na ogień zgodna z UL94	V2
Wytrzymałość żarnika zgodna z EN 60695-2-11	960 °C

właściwości mechaniczne

dla zakresu uszczelnienia min.	5 mm
dla zakresu uszczelnienia maks.	10 mm
Rodzaj mocowania	Montaż ścienny/sufitowy
Wytrzymałość udarowa	IK08
Moment obrotowy śruby pokrywy	1.2 Nm
Do łączenia szeregowego	tak
Rodzaj części górnej	Pokrywa
Zapięcie	Wewnętrzne punkty mocowania

Warunki otoczenia

maks. względna wilgotność powietrza 25°C	95 %
maks. względna wilgotność powietrza 40°C	50 %
Temperatura otoczenia min.	-35 °C
Temperatura otoczenia maks.	80 °C
Temperatura otoczenia 24 h	60 °C
Miejsce montażu	chronione obszary zewnętrzne

Sales Information

EAN	4013902901265
Packing Unit Code	C62
ETIM Class	EC000261
Numer taryfy celnej	85389099

Materiał

Materiał części dolnej	Poliwęglan
Materiał części górnej	Poliwęglan
Materiał uszczelnienia	Poliuretan
Materiał śruby pokrywy	Stal nierdzewna V2A

Certyfikaty

Znak atestu	DLG (odporność na amoniak)
Znak atestu	DNV (klasa: Statki & instalacje Offshore)
