Obudowy puste

TK PS 3625-16-tm

Numer produktu: 10651201 | Wymiary: 361 x 254 x 165 mm

Obudowy puste, ze stopniem ochrony IP66, Polistyren, Ui=690V AC, Ui=1000V DC, Wewnętrzne punkty mocowania, do standardowych instalacji wewnętrznych

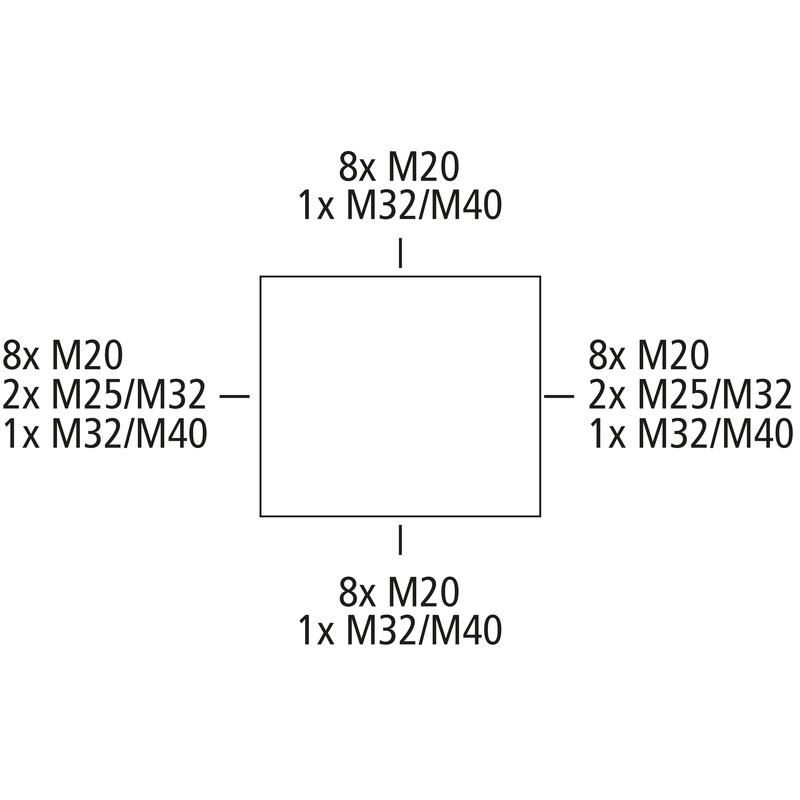

Skrzynka: Polistyren, szary, Pokrywa: Poliwęglan, przezroczysta, Membrany wypychane, M20/M25/M32/M40, (42 Bok)

właściwości elektryczne

Znamionowe napięcie izolacji AC 690 V
Znamionowe napięcie izolacji DC 1000 V
Stopień ochrony II
Rodzaj ochrony IP66
wentylowany nie
UL Type Rating b.d.

Kolory

Kolor części dolnej szary
Kolor części górnej przezroczysta

Wymiary

Szerokość 361 mm
Długość 254 mm
Wysokość 165 mm
Masa 1.53 kg

Właściwości materiału

Odporność na promieniowanie UV nie
bezhalogenowy tak
Klasa reakcji na ogień zgodna z UL94 HB
Wytrzymałość żarnika zgodna z EN 60695-2-11 650 °C

właściwości mechaniczne

Rodzaj mocowania Montaż ścienny/sufitowy
Wytrzymałość udarowa IK07
możliwość plombowania tak
Moment obrotowy śruby pokrywy 1.2 Nm
Wersja kołnierza nie
Do łączenia szeregowego tak
Rodzaj części górnej Pokrywa
Zapięcie Wewnętrzne punkty mocowania

Warunki otoczenia

maks. względna wilgotność powietrza 25°C 95 %
maks. względna wilgotność powietrza 40°C 50 %
Temperatura otoczenia min. -25 °C
Temperatura otoczenia maks. 40 °C
Temperatura otoczenia 24 h 35 °C
Miejsce montażu Obszar wewnętrzny

Sales Information

EAN 4013902861569
Packing Unit Code C62
ETIM Class EC000261
Numer taryfy celnej 85389099

Materiał

Materiał części dolnej Polistyren
Materiał części górnej Poliwęglan
Materiał uszczelnienia Poliuretan
Materiał śruby pokrywy Poliamid, wzmocniony włóknem szklanym

Pobierz kartę katalogową

Pobierz kartę katalogową

Arkusz wymiarowy

Rysunek wymiarowy pdf (275 KB)
Rysunek wymiarowy dxf (1 MB)
Rysunek wymiarowy dwg (230 KB)
Rysunek wymiarowy jpg (1 MB)

Certyfikat

UKCA Deklaracja EN pdf (165 KB)
CE Deklaracja DE/EN/PL pdf (138 KB)
CE Deklaracja DE/EN/FR pdf (136 KB)

Akcesoria

Nowy Zestaw do montażu na słupie/rurze - MABF 215-2

Zestaw do montażu na słupie/rurze MABF 215-2

  • Wymiary : 47 x 215 x 15 mm
  • Numer produktu: 89604101

Do skrzynek rozgałęźnych Abox / Abox Pro od 2024 typy : Abox 250...



Zestaw do montażu na słupie/rurze wykonany ze stali nierdzewnej V2A ze śrubami mocującymi i...



Zestaw łączników do mocowania zewnętrznego TK ABL

  • Wymiary : 100 x 30 x 20 mm
  • Numer produktu: 19400101

Zestaw = 4 szt.



Zestaw łączników do mocowania zewnętrznego z tw. sztucznego, do wszystkich obudów TK PS/PC-, RK, od...



Zestaw zawiasów zewnętrznych ASS-gro

  • Wymiary : 140 x 120 x 20 mm
  • Numer produktu: 19000501

Zestaw zawiasów zewnętrznych duży, od TK PS/PC 1811 i od AKL/AKi 1



Zestaw zawiasów zewnętrznych do przebudowy pokrywy obudowy na drzwiczki odchylane. Wraz z 2...



Nakładka ręczna HBA

  • Wymiary : 12 x 12 x 15 mm
  • Numer produktu: 19000101

Zestaw = 4 szt.



Nakładka ręczna z tw. sztucznego, do zatrzaskiwania na standardowej śrubie do pokryw, od TK PS/PC 77...



Płyta montażowa TK MPI-3625

  • Wymiary : 331 x 220 x 2,5 mm
  • Numer produktu: 19501201

TK PS / TK PC 3625



Płyta montażowa z materiału izolacyjnego laminowanego melaminą, grubość 2,5 mm, wraz ze śrubami...



Szyna znormalizowana NS 35-216

  • Wymiary : 35 x 216,0 x 7,5 mm
  • Numer produktu: 19821601

TK PS/PC 2518/362



Szyna znormalizowana wg DIN EN 60715, 35 x 7,5 mm, wraz ze śrubami mocującymi



Dane CAD

Dane CAD Pobierz dane CAD-3D

Twoja prośba

Twoja informacja

Dane firmy

Format CAD

Teksty specyfikaci

Podobne produkty

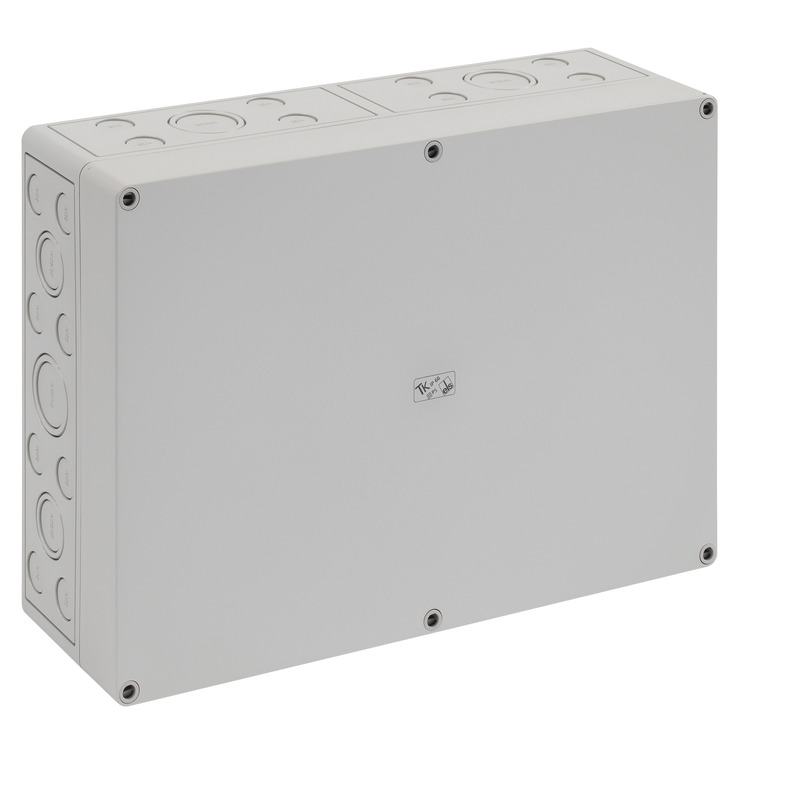

Obudowy puste TK PS 3625-11-m

  • Wymiary : 361 x 254 x 111 mm
  • Numer produktu: 10541201

Skrzynka: Polistyren, szary, Pokrywa: Polistyren, szary, Membrany...



Obudowy puste, ze stopniem ochrony IP66, Polistyren, Ui=690V AC, Ui=1000V DC, Wewnętrzne punkty...

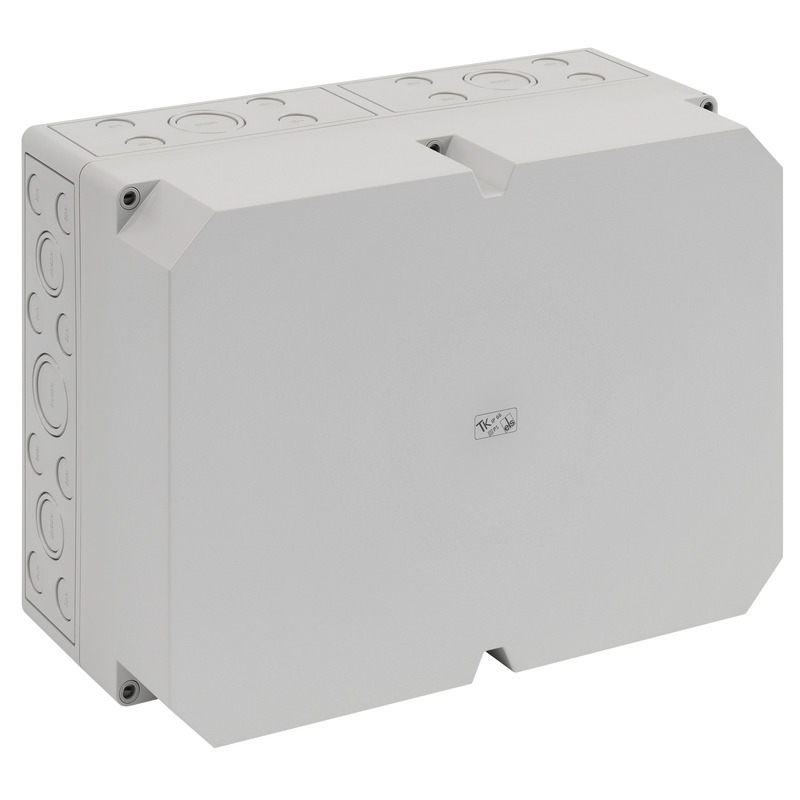

Obudowy puste TK PS 3625-16-m

  • Wymiary : 361 x 254 x 165 mm
  • Numer produktu: 10591201

Skrzynka: Polistyren, szary, Pokrywa: Polistyren, szary, Membrany...



Obudowy puste, ze stopniem ochrony IP66, Polistyren, Ui=690V AC, Ui=1000V DC, Wewnętrzne punkty...

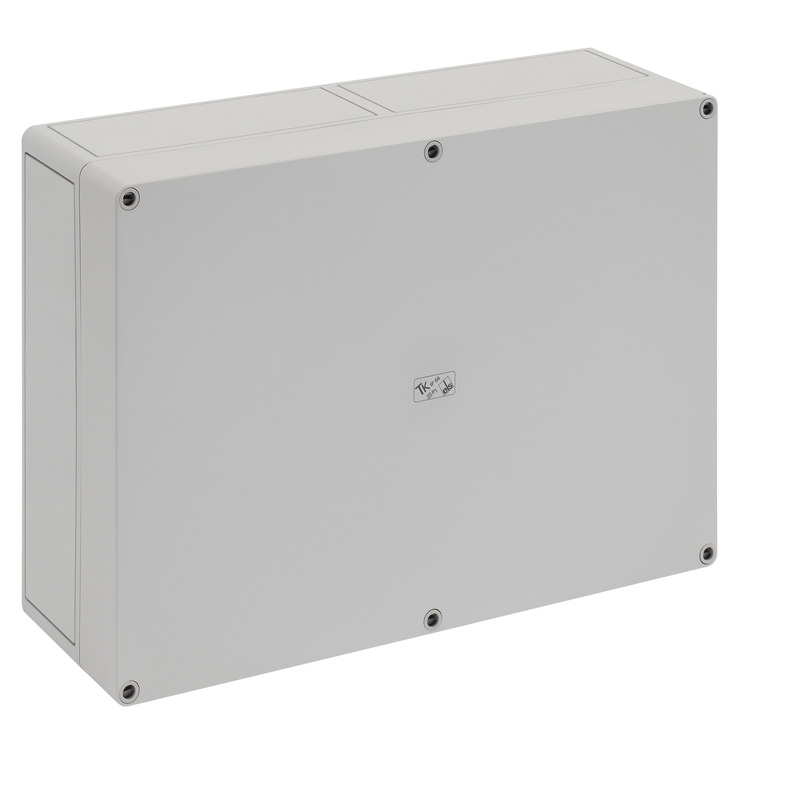

Obudowy puste TK PS 3625-11-o

  • Wymiary : 361 x 254 x 111 mm
  • Numer produktu: 11041201

Skrzynka: Polistyren, szary, Pokrywa: Polistyren, szary, gładkie...



Obudowy puste, ze stopniem ochrony IP66, Polistyren, Ui=690V AC, Ui=1000V DC, Wewnętrzne punkty...

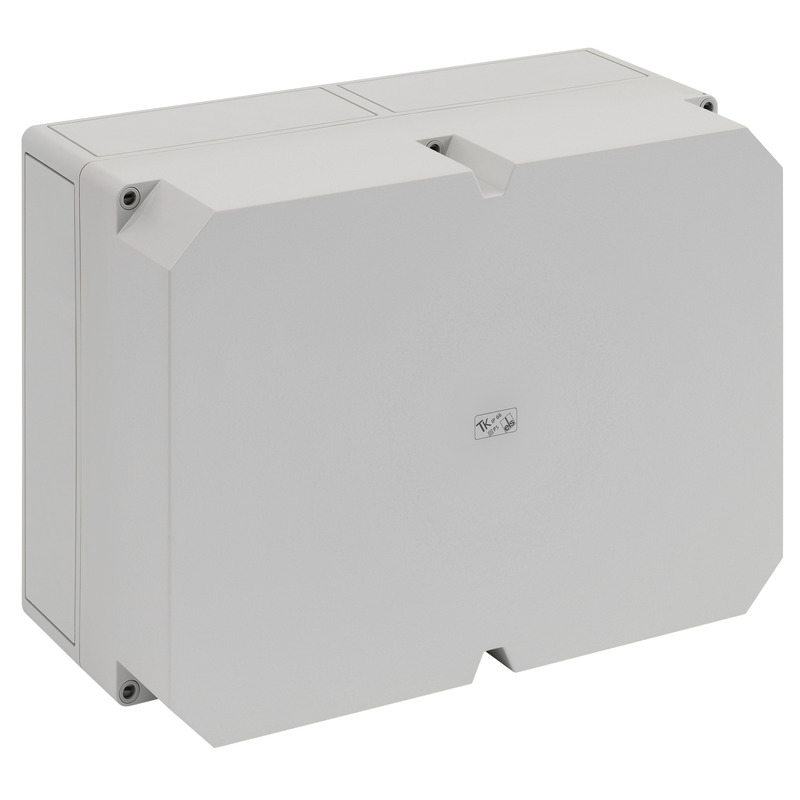

Obudowy puste TK PS 3625-16-o

  • Wymiary : 361 x 254 x 165 mm
  • Numer produktu: 11091201

Skrzynka: Polistyren, szary, Pokrywa: Polistyren, szary, gładkie...



Obudowy puste, ze stopniem ochrony IP66, Polistyren, Ui=690V AC, Ui=1000V DC, Wewnętrzne punkty...

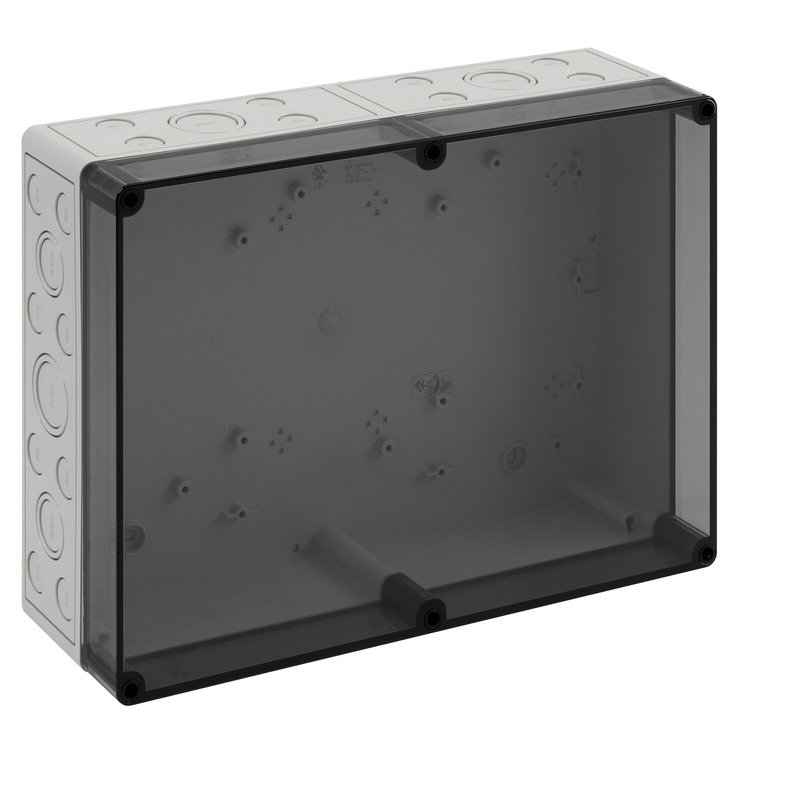

Obudowy puste TK PS 3625-11-tm

  • Wymiary : 361 x 254 x 111 mm
  • Numer produktu: 10601201

Skrzynka: Polistyren, szary, Pokrywa: Poliwęglan, przezroczysta,...



Obudowy puste, ze stopniem ochrony IP66, Polistyren, Ui=690V AC, Ui=1000V DC, Wewnętrzne punkty...



Obudowy puste TK PS 3625-11-to

  • Wymiary : 361 x 254 x 111 mm
  • Numer produktu: 11101201

Skrzynka: Polistyren, szary, Pokrywa: Poliwęglan, przezroczysta,...



Obudowy puste, ze stopniem ochrony IP66, Polistyren, Ui=690V AC, Ui=1000V DC, Wewnętrzne punkty...

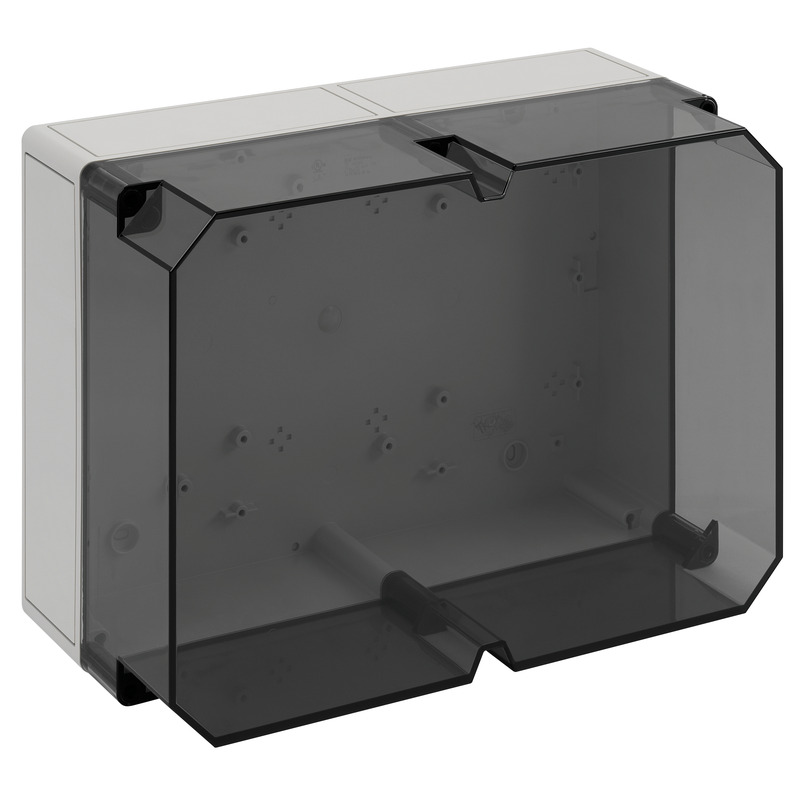

Obudowy puste TK PS 3625-16-to
