Leergehäuse TK PS 1818-11-m (10590701) Z metrycznymi tłoczeniami / bez metrycznych tłoczeń: Spelsberg

Obudowy puste

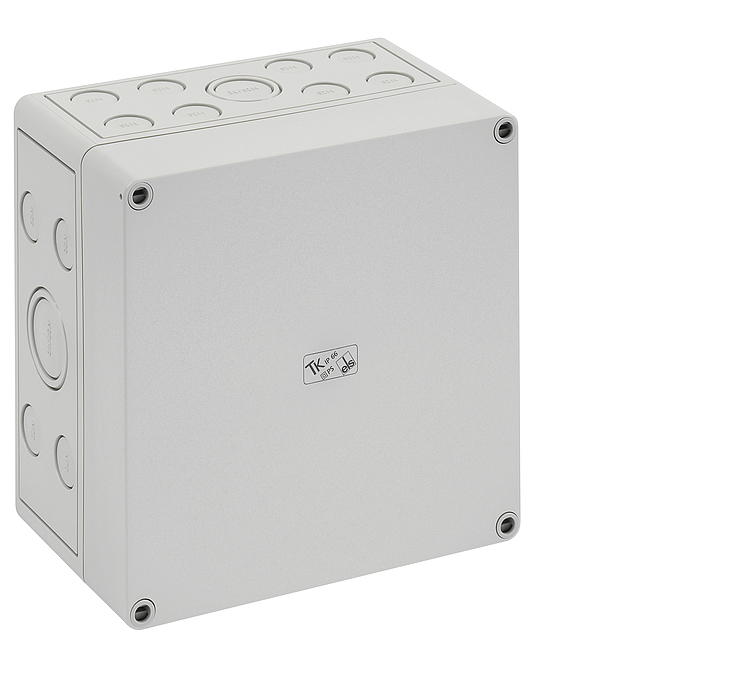

TK PS 1818-11-m

Numer produktu: 10590701 | Wymiary: 182 x 180 x 111 mm

Obudowy puste, ze stopniem ochrony IP66, Polistyren, Ui=690V AC, Ui=1000V DC, Wewnętrzne punkty mocowania, do standardowych instalacji wewnętrznych

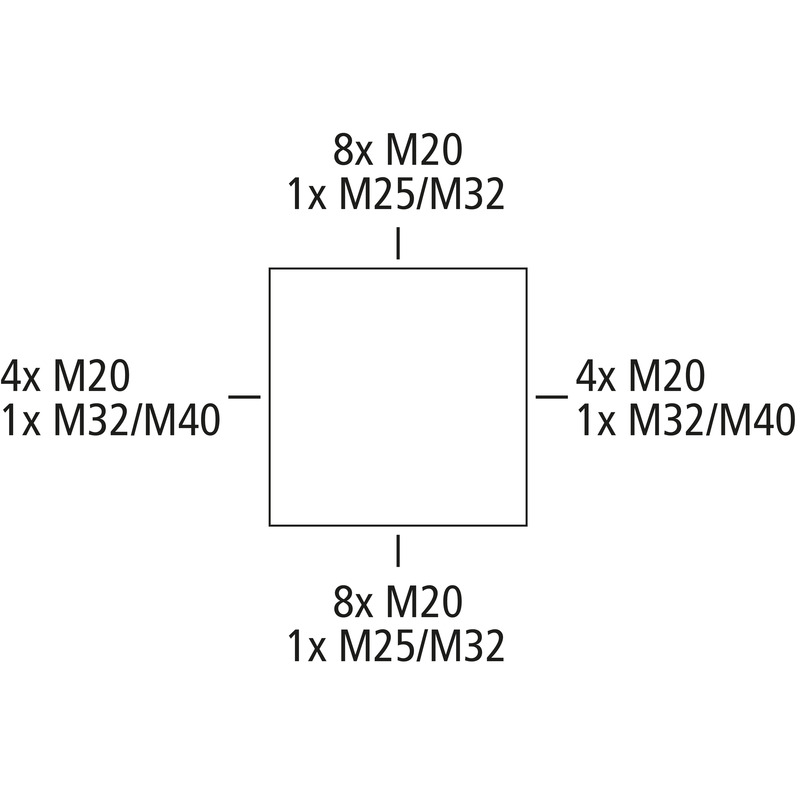

Skrzynka: Polistyren, szary, Pokrywa: Polistyren, szary, Membrany wypychane, M20/M32/M40, (28 Bok)

właściwości elektryczne

Znamionowe napięcie izolacji AC 690 V
Znamionowe napięcie izolacji DC 1000 V
Stopień ochrony II
Rodzaj ochrony IP66
wentylowany nie
UL Type Rating b.d.

Kolory

Kolor części dolnej szary
Kolor części górnej szary

Wymiary

Szerokość 182 mm
Długość 180 mm
Wysokość 111 mm
Masa 0.49 kg

Właściwości materiału

Odporność na promieniowanie UV nie
bezhalogenowy tak
Klasa reakcji na ogień zgodna z UL94 HB
Wytrzymałość żarnika zgodna z EN 60695-2-11 650 °C

właściwości mechaniczne

Rodzaj mocowania Montaż ścienny/sufitowy
Wytrzymałość udarowa IK07
możliwość plombowania tak
Moment obrotowy śruby pokrywy 1.2 Nm
Wersja kołnierza nie
Do łączenia szeregowego tak
Rodzaj części górnej Pokrywa
Zapięcie Wewnętrzne punkty mocowania

Warunki otoczenia

maks. względna wilgotność powietrza 25°C 95 %
maks. względna wilgotność powietrza 40°C 50 %
Temperatura otoczenia min. -25 °C
Temperatura otoczenia maks. 40 °C
Temperatura otoczenia 24 h 35 °C
Miejsce montażu Obszar wewnętrzny

Sales Information

EAN 4013902861200
Packing Unit Code C62
ETIM Class EC000261
Numer taryfy celnej 85389099

Materiał

Materiał części dolnej Polistyren
Materiał części górnej Polistyren
Materiał uszczelnienia Poliuretan
Materiał śruby pokrywy Poliamid, wzmocniony włóknem szklanym

Pobierz kartę katalogową

Pobierz kartę katalogową

Arkusz wymiarowy

Rysunek wymiarowy dwg (191 KB)
Rysunek wymiarowy jpg (1 MB)
Rysunek wymiarowy pdf (231 KB)
Rysunek wymiarowy dxf (965 KB)

Certyfikat

CE Deklaracja DE/EN/FR pdf (136 KB)
UKCA Deklaracja EN pdf (165 KB)
CE Deklaracja DE/EN/PL pdf (138 KB)
