AKL 3-th

AKL 3-th

Obudowy puste

AKL 3-th

Numer produktu: 74690301 | Wymiary: 300 x 450 x 209 mm

Obudowy puste, ze stopniem ochrony IP65, Polistyren, U_i=690V AC, U_i=1000V DC, Wewnętrzne punkty mocowania, do standardowych instalacji wewnętrznych

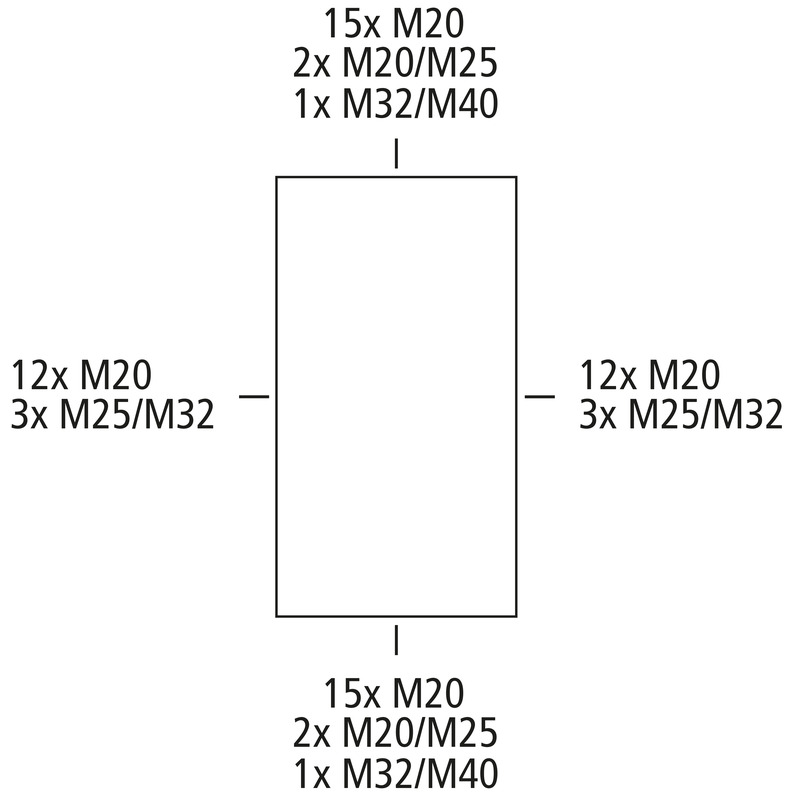

Skrzynka: Polistyren, Pokrywa: Poliwęglan, przezroczysta, Membrany wypychane, M20/M25/M32/M40, (66 Bok)

Dołączone akcesoria:
10 Podwójne wpusty membranowe IP66 M20 Zakres uszczelnienia 7 - 12 mm, 2 Podwójne wpusty membranowe IP66 M25 Zakres uszczelnienia 9 - 16 mm, 2 Podwójne wpusty membranowe M32 Zakres uszczelnienia 14 - 21 mm, 1 Podwójne wpusty membranowe IP66 M40 Zakres uszczelnienia 19 - 28 mm

Do produktu przemysłowego https://www.spelsberg.pl/p/74790301/

właściwości elektryczne

Znamionowe napięcie izolacji AC	690 V
Znamionowe napięcie izolacji DC	1000 V
Stopień ochrony	II
Rodzaj ochrony	IP65
UL Type Rating	b.d.

Kolory

Kolor części górnej	przezroczysta

Wymiary

Szerokość	300 mm
Długość	450 mm
Wysokość	209 mm
Masa	2.385 kg

Właściwości materiału

Odporność na promieniowanie UV	nie
bezhalogenowy	tak
Klasa reakcji na ogień zgodna z UL94	HB
Wytrzymałość żarnika zgodna z EN 60695-2-11	650 °C

właściwości mechaniczne

Rodzaj mocowania	Montaż ścienny/sufitowy
Wytrzymałość udarowa	IK07
możliwość plombowania	tak
Do łączenia szeregowego	tak
Rodzaj części górnej	Pokrywa
Zapięcie	Wewnętrzne punkty mocowania

Warunki otoczenia

maks. względna wilgotność powietrza 25°C	95 %
maks. względna wilgotność powietrza 40°C	50 %
Temperatura otoczenia min.	-25 °C
Temperatura otoczenia maks.	40 °C
Temperatura otoczenia 24 h	35 °C
Miejsce montażu	Obszar wewnętrzny

Sales Information

EAN	4013902071296
Packing Unit Code	CT
ETIM Class	EC000261
Numer taryfy celnej	85389099

Materiał

Materiał części dolnej	Polistyren
Materiał części górnej	Poliwęglan
Materiał uszczelnienia	Poliuretan
Materiał śruby pokrywy	Poliamid, wzmocniony włóknem szklanym

Pobierz kartę katalogową

Pobierz kartę katalogową

Arkusz wymiarowy

Rysunek wymiarowy	dwg (2 MB)
Rysunek wymiarowy	jpg (1 MB)
Rysunek wymiarowy	pdf (770 KB)
Rysunek wymiarowy	dxf (10 MB)

Certyfikat

CE Deklaracja DE/EN/FR	pdf (81 KB)
UKCA Deklaracja EN	pdf (49 KB)
