AKi 2-t

AKi 2-t

Obudowy puste

AKi 2-t

Numer produktu: 74500201 | Wymiary: 300 x 300 x 132 mm

Obudowy puste, ze stopniem ochrony IP65, Poliwęglan, U_i=690V AC, U_i=1000V DC, Wewnętrzne punkty mocowania, do instalacji w środowisku przemysłowym i chronionych obszarach zewnętrznych

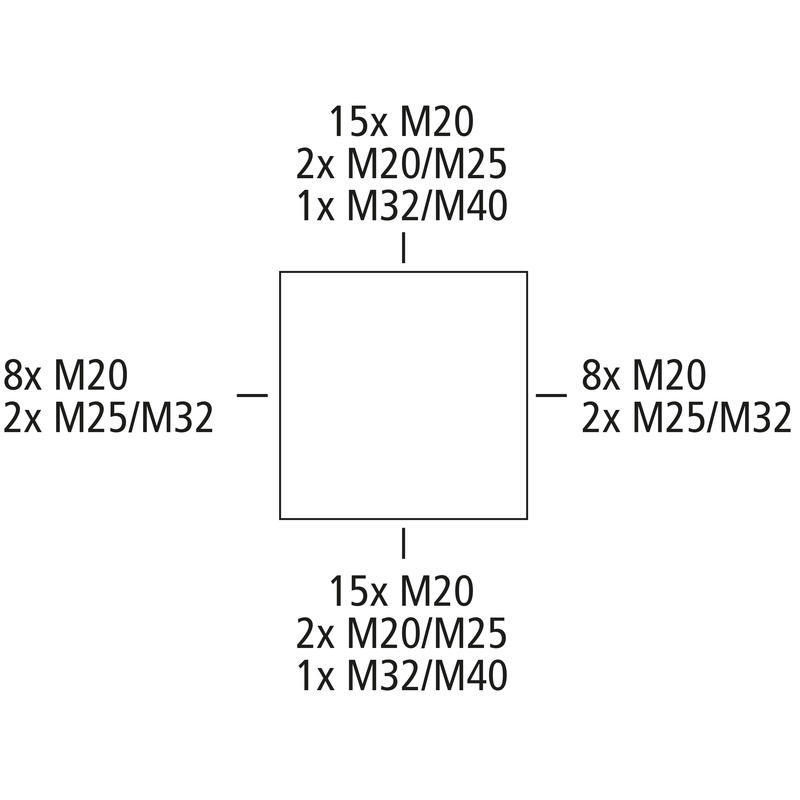

Skrzynka: Poliwęglan, Pokrywa: Poliwęglan, przezroczysta, Membrany wypychane, M20/M25/M32/M40, (56 Bok)

Dołączone akcesoria:
10 Podwójne wpusty membranowe IP66 M20 Zakres uszczelnienia 7 - 12 mm, 2 Podwójne wpusty membranowe IP66 M25 Zakres uszczelnienia 9 - 16 mm, 2 Podwójne wpusty membranowe M32 Zakres uszczelnienia 14 - 21 mm, 1 Podwójne wpusty membranowe IP66 M40 Zakres uszczelnienia 19 - 28 mm

właściwości elektryczne

Znamionowe napięcie izolacji AC	690 V
Znamionowe napięcie izolacji DC	1000 V
Stopień ochrony	II
Rodzaj ochrony	IP65
UL Type Rating	b.d.

Kolory

Kolor części górnej	przezroczysta

Wymiary

Szerokość	300 mm
Długość	300 mm
Wysokość	132 mm
Masa	1.6 kg

Właściwości materiału

Odporność na promieniowanie UV	tak
bezhalogenowy	tak
Klasa reakcji na ogień zgodna z UL94	V2
Wytrzymałość żarnika zgodna z EN 60695-2-11	960 °C

właściwości mechaniczne

Rodzaj mocowania	Montaż ścienny/sufitowy
Wytrzymałość udarowa	IK08
możliwość plombowania	tak
Moment obrotowy śruby pokrywy	1.2 Nm
Do łączenia szeregowego	tak
Rodzaj części górnej	Pokrywa
Zapięcie	Wewnętrzne punkty mocowania

Warunki otoczenia

maks. względna wilgotność powietrza 25°C	95 %
maks. względna wilgotność powietrza 40°C	50 %
Temperatura otoczenia min.	-35 °C
Temperatura otoczenia maks.	80 °C
Temperatura otoczenia 24 h	60 °C
Miejsce montażu	chronione obszary zewnętrzne

Sales Information

EAN	4013902885077
Packing Unit Code	CT
ETIM Class	EC000261
Numer taryfy celnej	85389099

Materiał

Materiał części dolnej	Poliwęglan
Materiał części górnej	Poliwęglan
Materiał uszczelnienia	Poliuretan
Materiał śruby pokrywy	Poliamid, wzmocniony włóknem szklanym

Pobierz kartę katalogową

Pobierz kartę katalogową

Arkusz wymiarowy

Rysunek wymiarowy	pdf (705 KB)
Rysunek wymiarowy	dxf (8 MB)
Rysunek wymiarowy	dwg (1 MB)
Rysunek wymiarowy	jpg (968 KB)

Certyfikat

CE Deklaracja DE/EN/PL	pdf (87 KB)
UKCA Deklaracja EN	pdf (49 KB)
CE Deklaracja DE/EN/FR	pdf (81 KB)
