AKi 1-g

AKi 1-g

Obudowy puste

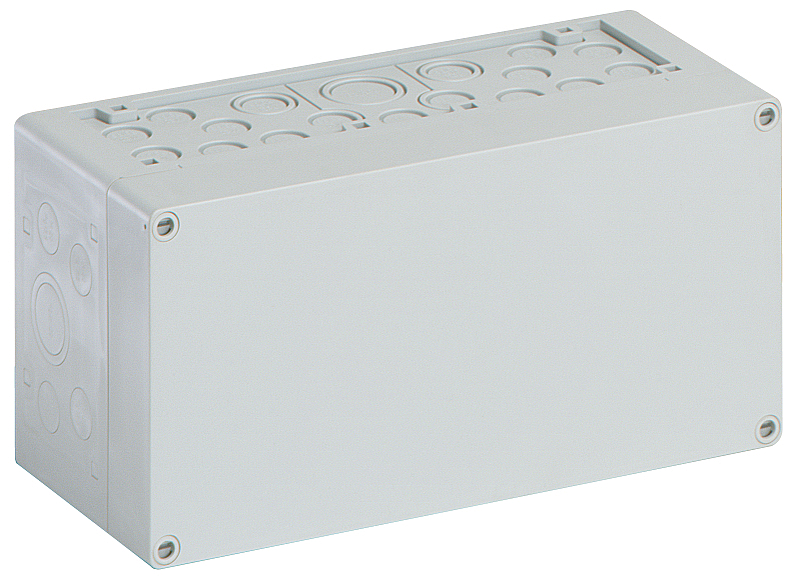

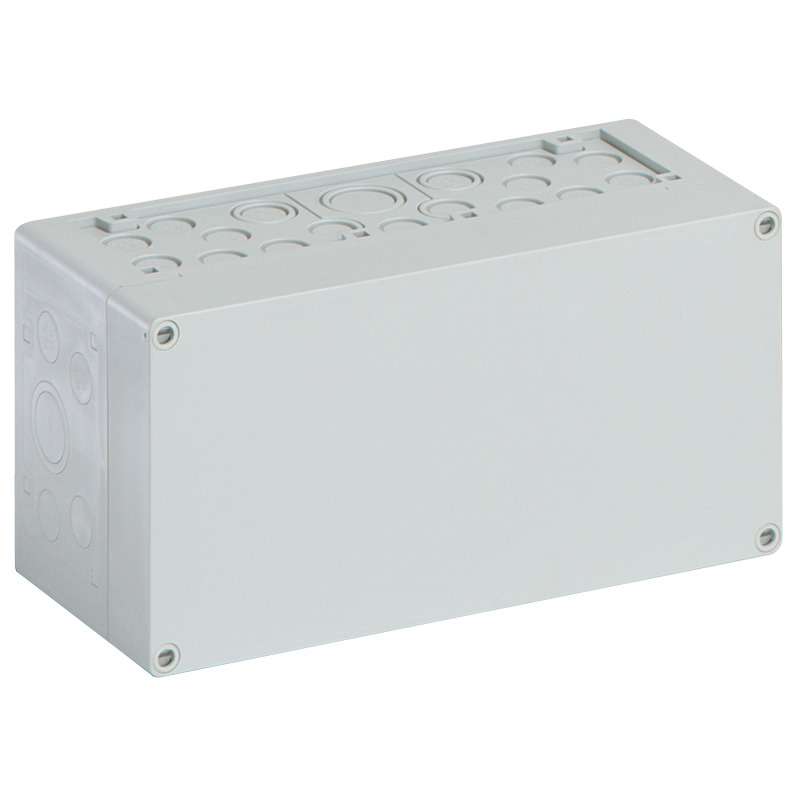

AKi 1-g

Numer produktu: 74140101 | Wymiary: 300 x 150 x 132 mm

Obudowy puste, ze stopniem ochrony IP65, Poliwęglan, U_i=690V AC, U_i=1000V DC, Wewnętrzne punkty mocowania, do instalacji w środowisku przemysłowym i chronionych obszarach zewnętrznych

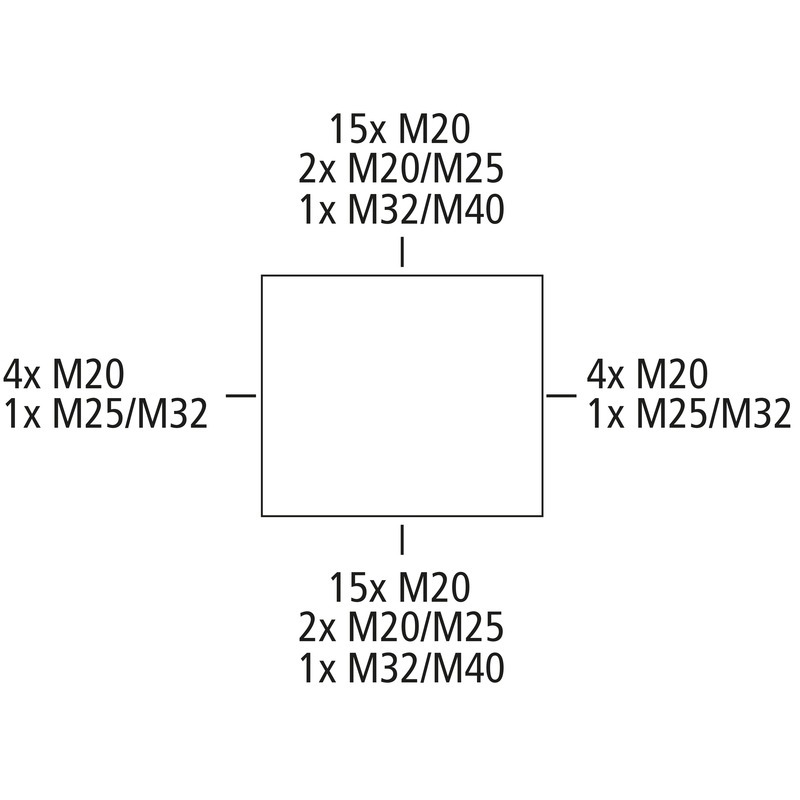

Skrzynka: Poliwęglan, Pokrywa: Poliwęglan, wzmocniony włóknem szklanym, szary, Membrany wypychane, M20/M25/M32/M40, (46 Bok)

Dołączone akcesoria:
10 Podwójne wpusty membranowe IP66 M20 Zakres uszczelnienia 7 - 12 mm, 2 Podwójne wpusty membranowe IP66 M25 Zakres uszczelnienia 9 - 16 mm, 2 Podwójne wpusty membranowe M32 Zakres uszczelnienia 14 - 21 mm, 1 Podwójne wpusty membranowe IP66 M40 Zakres uszczelnienia 19 - 28 mm

właściwości elektryczne

Znamionowe napięcie izolacji AC	690 V
Znamionowe napięcie izolacji DC	1000 V
Stopień ochrony	II
Rodzaj ochrony	IP65
UL Type Rating	b.d.

Kolory

Kolor części górnej	szary

Wymiary

Szerokość	300 mm
Długość	150 mm
Wysokość	132 mm
Masa	0.9784 kg

Właściwości materiału

Odporność na promieniowanie UV	tak
bezhalogenowy	tak
Klasa reakcji na ogień zgodna z UL94	V2
Wytrzymałość żarnika zgodna z EN 60695-2-11	960 °C

właściwości mechaniczne

Rodzaj mocowania	Montaż ścienny/sufitowy
Wytrzymałość udarowa	IK08
możliwość plombowania	tak
Moment obrotowy śruby pokrywy	1.2 Nm
Do łączenia szeregowego	tak
Rodzaj części górnej	Pokrywa
Zapięcie	Wewnętrzne punkty mocowania

Warunki otoczenia

maks. względna wilgotność powietrza 25°C	95 %
maks. względna wilgotność powietrza 40°C	50 %
Temperatura otoczenia min.	-35 °C
Temperatura otoczenia maks.	80 °C
Temperatura otoczenia 24 h	60 °C
Miejsce montażu	chronione obszary zewnętrzne

Sales Information

EAN	4013902885022
Packing Unit Code	CT
ETIM Class	EC000261
Numer taryfy celnej	85389099

Materiał

Materiał części dolnej	Poliwęglan
Materiał części górnej	Poliwęglan, wzmocniony włóknem szklanym
Materiał uszczelnienia	Poliuretan
Materiał śruby pokrywy	Poliamid, wzmocniony włóknem szklanym

Pobierz kartę katalogową

Pobierz kartę katalogową

Arkusz wymiarowy

Rysunek wymiarowy	pdf (1 MB)
Rysunek wymiarowy	dxf (7 MB)
Rysunek wymiarowy	dwg (1 MB)
Rysunek wymiarowy	jpg (1 MB)

Certyfikat

UKCA Deklaracja EN	pdf (49 KB)
CE Deklaracja DE/EN/FR	pdf (81 KB)
CE Deklaracja DE/EN/PL	pdf (87 KB)

Akcesoria

Zestaw zawiasów zewnętrznych - ASS-gro

Zestaw zawiasów zewnętrznych ASS-gro

Wymiary : 140 x 120 x 20 mm
Numer produktu: 19000501

Zestaw zawiasów zewnętrznych duży, od TK PS/PC 1811 i od AKL/AKi 1

Zestaw zawiasów zewnętrznych do przebudowy pokrywy obudowy na drzwiczki odchylane. Wraz z 2...

Listy zakupów

Okienko uchylne - KF 12

Okienko uchylne KF 12

Wymiary : 228 x 80 x 24,2 mm
Numer produktu: 56741201

Okienko uchylne, do montażu na pokrywie obudowy, do maks. 12 jednostek podziału po 17,5 mm, z...

Listy zakupów

Płyta montażowa - AK MPI 1

Płyta montażowa AK MPI 1

Wymiary : 240 x 112 x 4 mm
Numer produktu: 79500101

AKL / AKi 1-4

Płyta montażowa z materiału izolacyjnego laminowanego melaminą, grubość 4 mm, wraz ze śrubami...

Listy zakupów

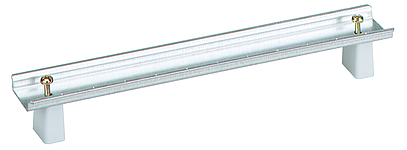

Szyna znormalizowana - NS35-216/3

Szyna znormalizowana NS35-216/3

Wymiary : 35 x 216 x 22,5 mm
Numer produktu: 79503001

uniwersalne mocowanie do podłoża, ze śrubami mocującymi, Długość 216...

Szyna znormalizowana wg DIN EN 60715, 35 x 7,5 mm

Listy zakupów

Szyna zaciskowa - AK 14 PEN-SL

Szyna zaciskowa AK 14 PEN-SL

Wymiary : 286 x 60 x 50 mm
Numer produktu: 79031701

jednostopniowa szyna zaciskowa PE/N z, 3 przykręcanymi punktami...

Szyna zaciskowa bezśrubowa PE/N, do montażu w skrzynkach rozdzielczych AK 14 od obudowy pustej...

Listy zakupów

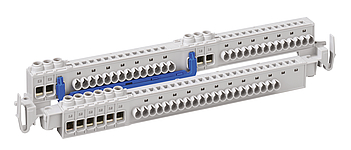

Szyna zaciskowa - AK 28 PEN-SL

Szyna zaciskowa AK 28 PEN-SL

Wymiary : 300 x 50 x 55 mm
Numer produktu: 79032701

dwustopniowa szyna zaciskowa PE/N z, 6 przykręcanymi punktami...

Szyna zaciskowa bezśrubowa PE/N, do montażu w skrzynkach rozdzielczych AK 14 od obudowy pustej...

Listy zakupów

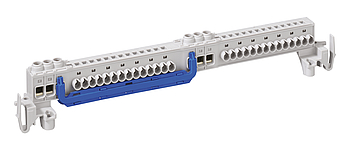

Szyna zaciskowa - AK N-SL

Szyna zaciskowa AK N-SL

Wymiary : 300 x 90 x 60 mm
Numer produktu: 79031801

jednostopniowa szyna zaciskowa N, z 4 przykręcanymi punktami...

Szyna zaciskowa bezśrubowa PE/N, do montażu w skrzynkach rozdzielczych AK 14 od obudowy pustej...

Listy zakupów

Dane CAD

Dane CAD	Pobierz dane CAD-3D

Teksty specyfikaci

Zaloguj się do mySpelsberg, aby pobrać teksty ofert. Zaloguj się do mySpelsberg

Podobne produkty

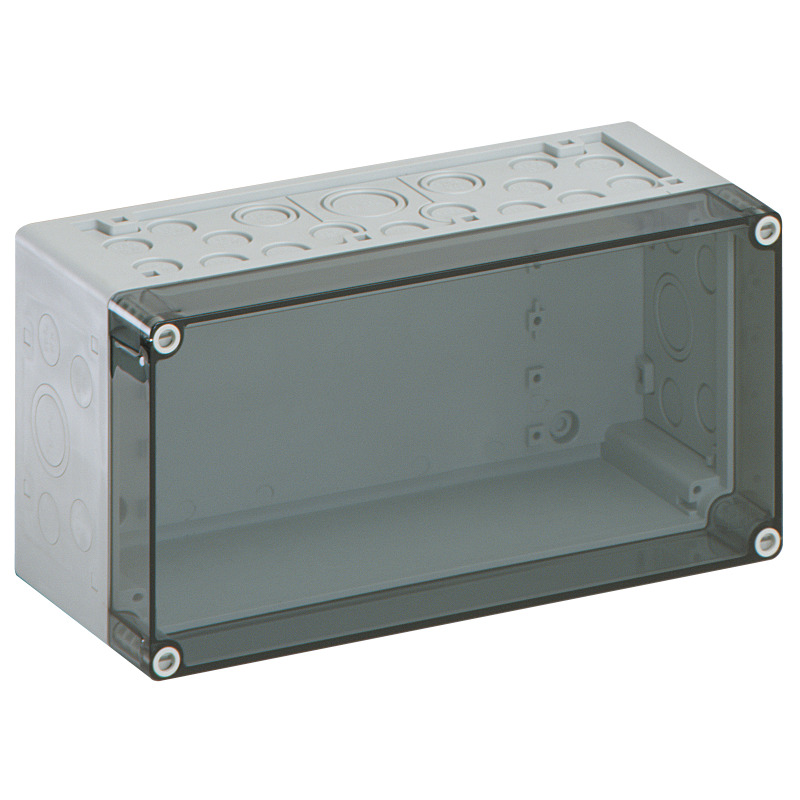

Obudowy puste - AKi 1-t
