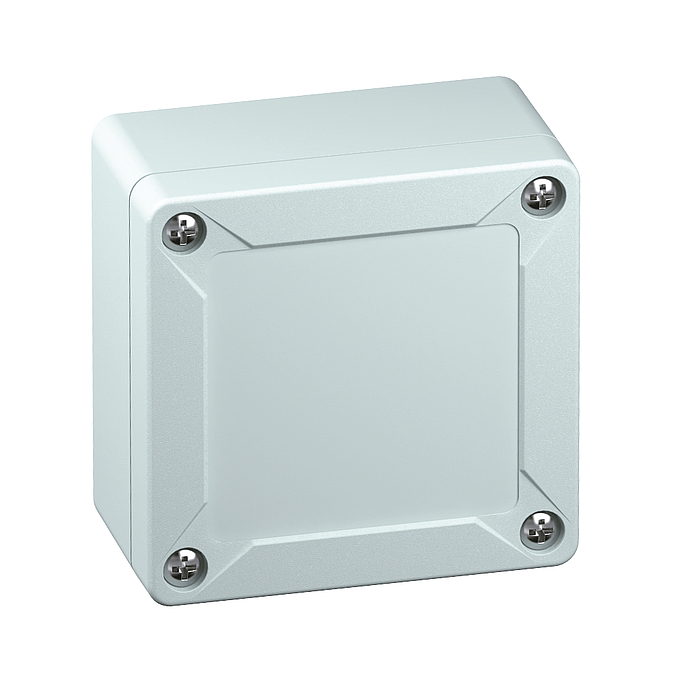

TG PC 88-6-o

Obudowy puste

TG PC 88-6-o

Numer produktu: 20040301 | Wymiary: 84 x 82 x 55 mm

Obudowy puste, ze stopniem ochrony IP66/IP67, Poliwęglan, Certyfikowany zgodnie z UL (UL 508 & CSA C22.2 No. 14-13, UL 50 & CSA 22.2 No. 94.1-7 & UL 50E & CSA C22.2 No. 94.2-7), DLG (odporność na amoniak), U_i=690V AC, U_i=1000V DC, Wewnętrzne punkty mocowania, do instalacji w środowisku przemysłowym i chronionych obszarach zewnętrznych, z zatrzaskiem

Skrzynka: Poliwęglan, szary, Pokrywa: Poliwęglan, szary, gładkie ściany boczne

Dołączone akcesoria:
zabezpieczenia pokrywy zamykającej, 4 śruby mocujące do akcesoriów

właściwości elektryczne

Znamionowe napięcie izolacji AC	690 V
Znamionowe napięcie izolacji DC	1000 V
Stopień ochrony	II
Rodzaj ochrony	IP66/IP67
UL Type Rating	12

Kolory

Kolor części dolnej	szary
Kolor części górnej	szary

Wymiary

Szerokość	84 mm
Długość	82 mm
Wysokość	55 mm
Masa	0.1422 kg

Właściwości materiału

Odporność na promieniowanie UV	tak
bezhalogenowy	tak
Klasa reakcji na ogień zgodna z UL94	V2
Wytrzymałość żarnika zgodna z EN 60695-2-11	960 °C

właściwości mechaniczne

Rodzaj mocowania	Montaż ścienny/sufitowy
Wytrzymałość udarowa	IK08
Do łączenia szeregowego	tak
Rodzaj części górnej	Pokrywa
Zapięcie	Wewnętrzne punkty mocowania

Warunki otoczenia

maks. względna wilgotność powietrza 25°C	95 %
maks. względna wilgotność powietrza 40°C	50 %
Temperatura otoczenia min.	-35 °C
Temperatura otoczenia maks.	80 °C
Temperatura otoczenia 24 h	60 °C
Miejsce montażu	chronione obszary zewnętrzne

Sales Information

EAN	4013902813667
Packing Unit Code	C62
ETIM Class	EC000261
Numer taryfy celnej	85389099

Materiał

Materiał części dolnej	Poliwęglan
Materiał części górnej	Poliwęglan
Materiał uszczelnienia	Poliuretan
Materiał śruby pokrywy	Stal nierdzewna V2A

Certyfikaty

Znak atestu	UL (UL 508 & CSA C22.2 No. 14-13, UL 50 & CSA 22.2 No. 94.1-7 & UL 50E & CSA C22.2 No. 94.2-7)
Znak atestu	DLG (odporność na amoniak)

Pobierz kartę katalogową

Pobierz kartę katalogową

Instrukcja montażu

Instrukcja montażu EN	pdf (721 KB)

Arkusz wymiarowy

Rysunek wymiarowy	pdf (141 KB)
Rysunek wymiarowy	dxf (1 MB)
Rysunek wymiarowy	dwg (245 KB)
Rysunek wymiarowy	jpg (1 MB)

Certyfikat

UL Certyfikat (UL50/UL50E) EN	pdf (306 KB)
DLG Zatwierdzenie DE	pdf (2 MB)
DLG Zatwierdzenie EN	pdf (2 MB)
CE Deklaracja DE/EN/PL	pdf (56 KB)
CE Deklaracja DE/EN/FR	pdf (50 KB)
UKCA Deklaracja EN	pdf (48 KB)

Akcesoria

Nowy

Zestaw do montażu na słupie/rurze - MABF 65-2

Zestaw do montażu na słupie/rurze MABF 65-2

Wymiary : 38 x 65 x 15 mm
Numer produktu: 89601101

Dla pustych obudów TK 77, TK 97, TG 88, TG 1208, TG 1608 (wymagane 2...

Zestaw do montażu na słupie/rurze wykonany ze stali nierdzewnej V2A ze śrubami mocującymi i...

Listy zakupów

Zestaw łączników do mocowania zewnętrznego - TG ABL

Zestaw łączników do mocowania zewnętrznego TG ABL

Wymiary : 7 x 51,8 x 22,8 mm
Numer produktu: 18200201

do wszystkich obudów TG, Zestaw = 4 szt.

Zestaw łączników do mocowania zewnętrznego, z tworzywa sztucznego

Listy zakupów

Zestaw do plombowania - TG PST1

Zestaw do plombowania TG PST1

Wymiary : 10 x 25 x 16,5 mm
Numer produktu: 18200401

do TG PC 88, TG PC 1208, TG PC 1212, TG PC 1608

Zestaw do plombowania

Listy zakupów

Deckelverliersicherung - TG DVS-42

Deckelverliersicherung TG DVS-42

Wymiary : 7,2 x 42,2 x 2,71 mm
Numer produktu: 18200601

do TG 88, TG 1208, TG 1212, TG 1608

Zabezpieczenie zamknięcia pokrywy, część zapasowa, Zestaw = 10 szt.

Listy zakupów

Płyta montażowa - TG MPI-88

Płyta montażowa TG MPI-88

Wymiary : 53 x 73 x 2,5 mm
Numer produktu: 18600301

do TG 88

Płyta montażowa z materiału izolacyjnego laminowanego melaminą, grubość 2,5 mm, szara

Listy zakupów

Płyta montażowa - TG MPS-88

Płyta montażowa TG MPS-88

Wymiary : 53 x 73 x 2 mm
Numer produktu: 18700301

do TG 88

Płyta montażowa z blachy stalowej, ocynkowana, grubość 2 mm

Listy zakupów

Wiertło stopniowe - LFR

Wiertło stopniowe LFR

Numer produktu: 19599501

Otwór przelotowy: M16–32, otwór: 16,5–32,5 mm

Frez do otworów

Listy zakupów

Szyna znormalizowana - TS 15-66

Szyna znormalizowana TS 15-66

Wymiary : 5 x 66 x 15 mm
Numer produktu: 19706901

dla TG 88, długość 66 mm

Szyna znormalizowana wg DIN EN 60715, 15 x 5 mm

Listy zakupów

Szyna znormalizowana - NS 35-66

Szyna znormalizowana NS 35-66

Wymiary : 35 x 66 x 7,5 mm
Numer produktu: 19806801

dla TG 88, długość 66 mm

Szyna znormalizowana wg DIN EN 60715, 35 x 7,5 mm

Listy zakupów

Element do kompensacji ciśnienia - DAE M12

Element do kompensacji ciśnienia DAE M12

Wymiary : 18,5 x 17,6 x 18,5 mm
Numer produktu: 26241201

M12 x 1,5 mm, Długość gwintu 10 mm

Element wyrównujący ciśnienie z przepuszczającą powietrze i wodoszczelną, specjalną folią...

Listy zakupów
