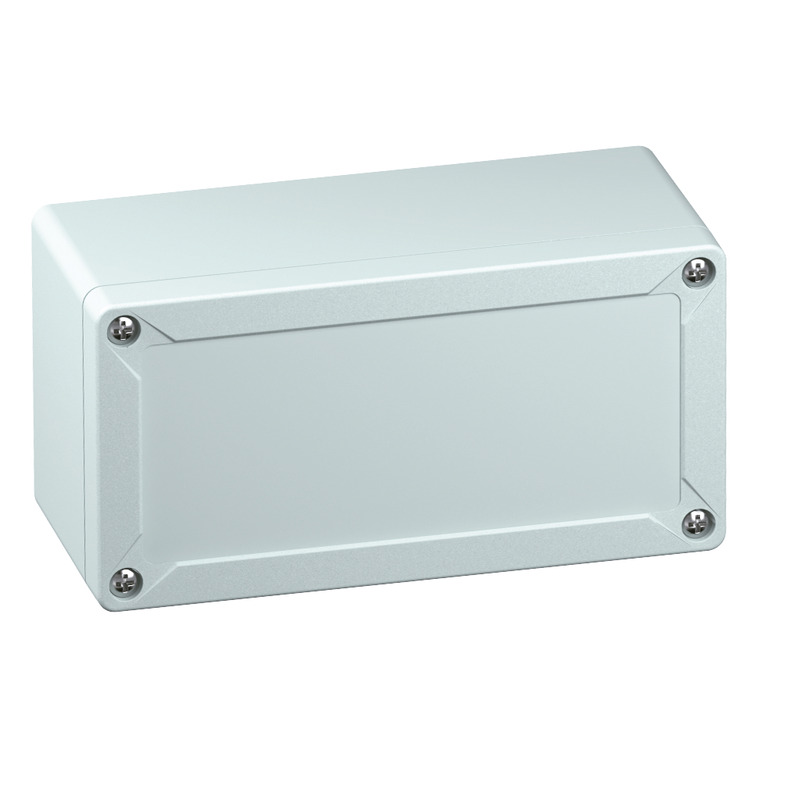

Obudowy puste

TG ABS 1608-9-o

Numer produktu: 10090601 | Wymiary: 162 x 82 x 85 mm

Obudowy puste, ze stopniem ochrony IP66/IP67, ABS, U_i=690V AC, U_i=1000V DC, Wewnętrzne punkty mocowania, do standardowych instalacji wewnętrznych, z zatrzaskiem

Skrzynka: ABS, szary, Pokrywa: ABS, szary, gładkie ściany boczne

Dołączone akcesoria:
zabezpieczenia pokrywy zamykającej, 4 śruby mocujące do akcesoriów

Do produktu przemysłowego https://www.spelsberg.pl/p/20090601/

Pobierz kartę katalogową

Pobierz kartę katalogową

Instrukcja montażu

Instrukcja montażu EN	pdf (721 KB)

Arkusz wymiarowy

Rysunek wymiarowy	pdf (139 KB)
Rysunek wymiarowy	dxf (1 MB)
Rysunek wymiarowy	dwg (245 KB)
Rysunek wymiarowy	jpg (889 KB)

Certyfikat

UKCA Deklaracja EN	pdf (48 KB)
CE Deklaracja DE/EN/FR	pdf (50 KB)
CE Deklaracja DE/EN/PL	pdf (56 KB)

Akcesoria

Nowy

Zestaw do montażu na słupie/rurze MABF 65-2

Wymiary : 38 x 65 x 15 mm
Numer produktu: 89601101

Dla pustych obudów TK 77, TK 97, TG 88, TG 1208, TG 1608 (wymagane 2...

Zestaw do montażu na słupie/rurze wykonany ze stali nierdzewnej V2A ze śrubami mocującymi i...

Listy zakupów

Detal

Zestaw łączników do mocowania zewnętrznego TG ABL

Wymiary : 7 x 51,8 x 22,8 mm
Numer produktu: 18200201

do wszystkich obudów TG, Zestaw = 4 szt.

Zestaw łączników do mocowania zewnętrznego, z tworzywa sztucznego

Listy zakupów

Detal

Zestaw do plombowania TG PST1

Wymiary : 10 x 25 x 16,5 mm
Numer produktu: 18200401

do TG PC 88, TG PC 1208, TG PC 1212, TG PC 1608

Zestaw do plombowania

Listy zakupów

Detal

Deckelverliersicherung TG DVS-42

Wymiary : 7,2 x 42,2 x 2,71 mm
Numer produktu: 18200601

do TG 88, TG 1208, TG 1212, TG 1608

Zabezpieczenie zamknięcia pokrywy, część zapasowa, Zestaw = 10 szt.

Listy zakupów

Detal

Płyta montażowa TG MPI-1608

Wymiary : 73 x 131 x 2,5 mm
Numer produktu: 18600601

do TG 1608

Płyta montażowa z materiału izolacyjnego laminowanego melaminą, grubość 2,5 mm, szara

Listy zakupów

Detal

Płyta montażowa TG MPS-1608

Wymiary : 73 x 131 x 2 mm
Numer produktu: 18700601

do TG 1608

Płyta montażowa z blachy stalowej, ocynkowana, grubość 2 mm

Listy zakupów

Detal

Wiertło stopniowe LFR

Numer produktu: 19599501

Otwór przelotowy: M16–32, otwór: 16,5–32,5 mm

Frez do otworów

Listy zakupów

Detal

Szyna znormalizowana TS 15-144

Wymiary : 5 x 144 x 15 mm
Numer produktu: 19714601

dla TG 1608 i TG 1612, długość 144 mm

Szyna znormalizowana wg DIN EN 60715, 15 x 5 mm

Listy zakupów

Detal

Szyna znormalizowana NS 35-144/2

Wymiary : 35 x 144 x 7,5 mm
Numer produktu: 19814601

dla TG 1608 i TG 1612, długość 144 mm

Szyna znormalizowana wg DIN EN 60715, 35 x 7,5 mm

Listy zakupów

Detal

Element do kompensacji ciśnienia DAE M12

Wymiary : 18,5 x 17,6 x 18,5 mm
Numer produktu: 26241201

M12 x 1,5 mm, Długość gwintu 10 mm

Element wyrównujący ciśnienie z przepuszczającą powietrze i wodoszczelną, specjalną folią...

Listy zakupów

Detal

Dane CAD

Dane CAD	Pobierz dane CAD-3D

Teksty specyfikaci

Zaloguj się do mySpelsberg, aby pobrać teksty ofert. Zaloguj się do mySpelsberg

Podobne produkty

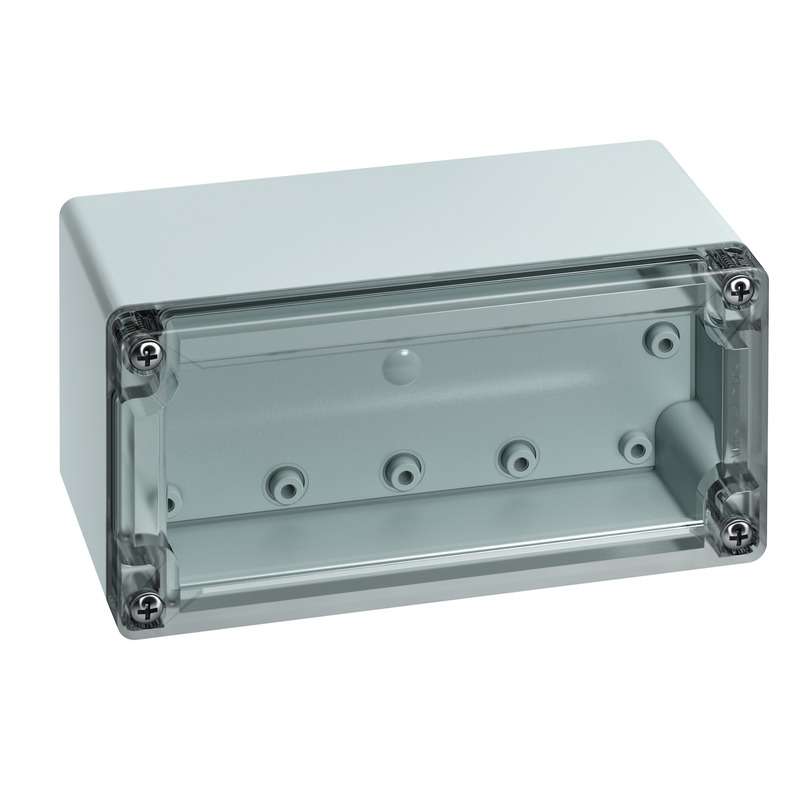

Obudowy puste TG ABS 1608-9-to

Wymiary : 162 x 82 x 85 mm
Numer produktu: 10150601

Skrzynka: ABS, szary, Pokrywa: Poliwęglan, przezroczysta, gładkie...

Obudowy puste, ze stopniem ochrony IP66/IP67, ABS, U_i=690V AC, U_i=1000V DC, Wewnętrzne punkty...
