Obudowy puste
Numer produktu: 70173301 | Wymiary: 300 x 300 x 226 mm

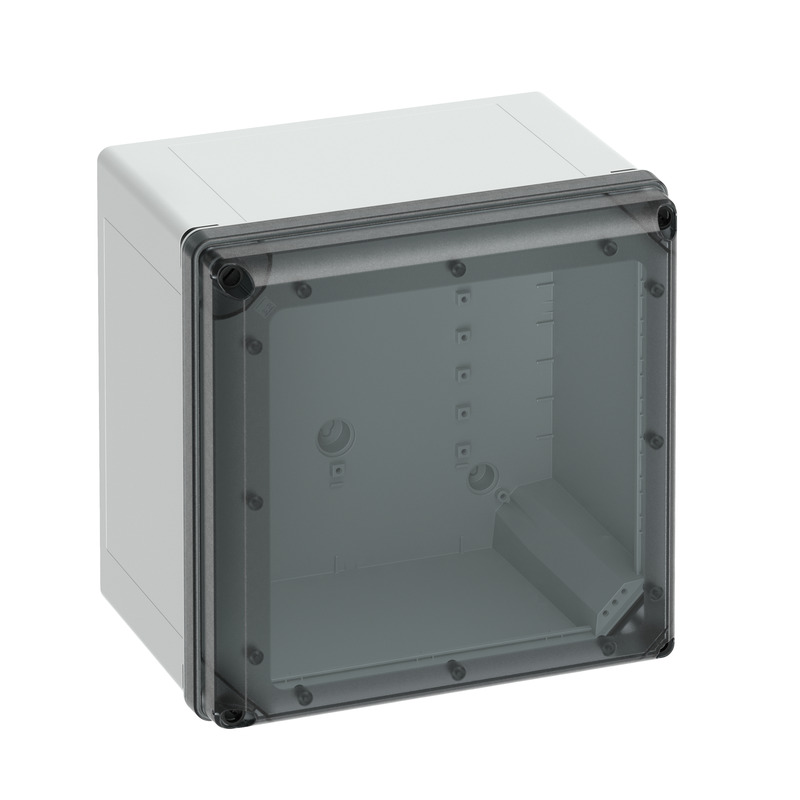

Obudowa pusta, odpowiedni do zainstalowania w surowych warunkach i w niezabezpieczonym obszarze zewnętrznym, Skrzynka: poliwęglan wzmocniony włóknem szklanym, szary, podobny do RAL 7035, Pokrywa: poliwęglan
z przezroczystą pokrywą
| Znamionowe napięcie izolacji AC | 1000 V |
|---|---|
| Znamionowe napięcie izolacji DC | 1500 V |
| Stopień ochrony | II |
| Rodzaj ochrony | IP66/IP67/IP69 |
| wentylowany | nie |
| UL Type Rating | 4X, 12/12K |
| Kolor części dolnej | szary |
|---|---|
| Kolor części górnej | przezroczysta |
| Szerokość | 300 mm |
|---|---|
| Długość | 300 mm |
| Wysokość | 226 mm |
| Długość wewnętrzna | 271 mm |
| Szerokość wewnętrzna | 271 mm |
| Wysokość wewnętrzna | 204 mm |
| Masa | 2.18 kg |
| Odporność na promieniowanie UV | tak |
|---|---|
| bezhalogenowy | tak |
| Klasa reakcji na ogień zgodna z UL94 | V2 |
| Wytrzymałość żarnika zgodna z EN 60695-2-11 | 960 °C |
| Rodzaj mocowania | Montaż ścienny/sufitowy |
|---|---|
| Wytrzymałość udarowa | IK09 |
| możliwość plombowania | tak |
| Wersja kołnierza | nie |
| Do łączenia szeregowego | tak |
| z punktami mocowania w pokrywie | tak |
| Rodzaj części górnej | Pokrywa |
| maks. względna wilgotność powietrza 25°C | 95 % |
|---|---|
| maks. względna wilgotność powietrza 40°C | 50 % |
| Temperatura otoczenia min. | -35 °C |
| Temperatura otoczenia maks. | 80 °C |
| Temperatura otoczenia 24 h | 60 °C |
| Miejsce montażu | Niechroniony obszar zewnętrzny |
| EAN | 4013902610914 |
|---|---|
| Packing Unit Code | CT |
| ETIM Class | EC000261 |
| Numer taryfy celnej | 85389099 |
| Materiał części dolnej | Poliwęglan, wzmocniony włóknem szklanym |
|---|---|
| Materiał części górnej | Poliwęglan |
| Materiał wpustu | nieistotne |
| Materiał uszczelnienia | Silikon |
| Materiał śruby pokrywy | Poliamid, wzmocniony włóknem szklanym |
| Znak atestu | UL (UL 50 & CSA 22.2 No. 94.1-15, UL 50E & CSA C22.2 No. 94.2-15) |
|---|---|
| Znak atestu | UL-EU (EN 62208) |
| Znak atestu | UL-EU (EN 61439-1/-2) |
| Znak atestu | UL-EU (EN 61439-1/-3) |
| Znak atestu | UL-EU (EN 61439-1 & EN IEC 61439-7) |
| Znak atestu | DLG (odporność na amoniak) |
| Znak atestu | DNV (klasa: Statki & instalacje Offshore) |
| Rysunek wymiarowy | pdf (627 KB) |
|---|---|
| Rysunek wymiarowy | dwg (1 MB) |
| Rysunek wymiarowy | dxf (8 MB) |
| Rysunek wymiarowy | jpg (1 MB) |
Płyta montażowa z materiału izolacyjnego, wraz ze śrubami mocującymi, do montażu na podłożu,...
Płyta montażowa z blachy stalowej, wraz ze śrubami mocującymi, do montażu na podłożu, opcjonalnie...
Szyna znormalizowana wg DIN EN 60715, szerokość 35 mm, wysokość 7,5 i 15 mm, wraz ze śrubami...
Zestaw uchwytów montażowych, do montażu szyn znormalizowanych 35 x 7,5 mm i płyt montażowych na...
Szyna znormalizowana wg DIN EN 60715, szerokość 35 mm, wysokość 7,5 i 15 mm, wraz ze śrubami...

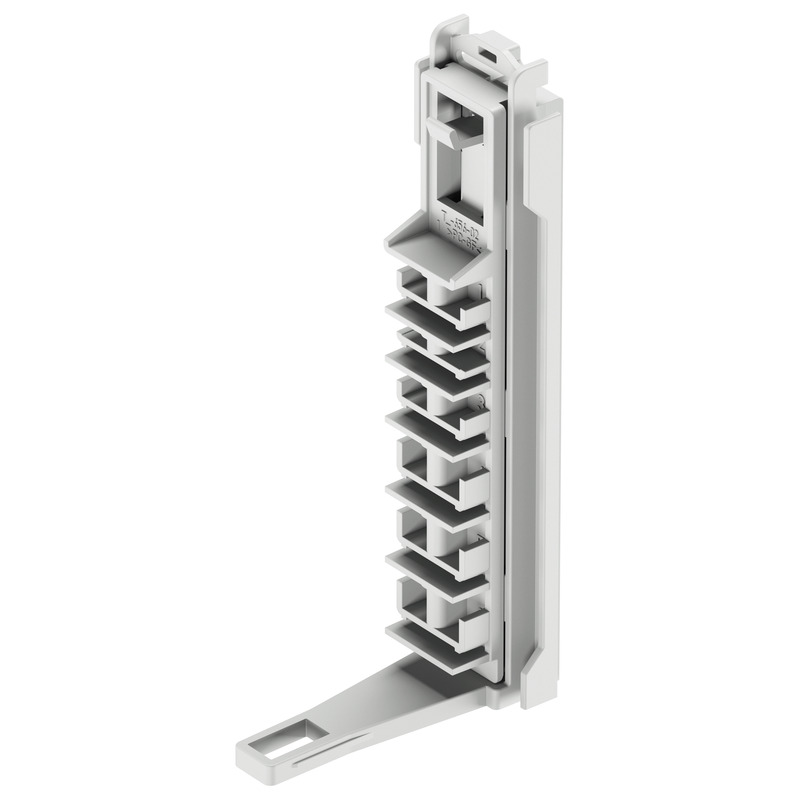

Zestaw uchwytów montażowych GEOS MH-22 NS35/15
