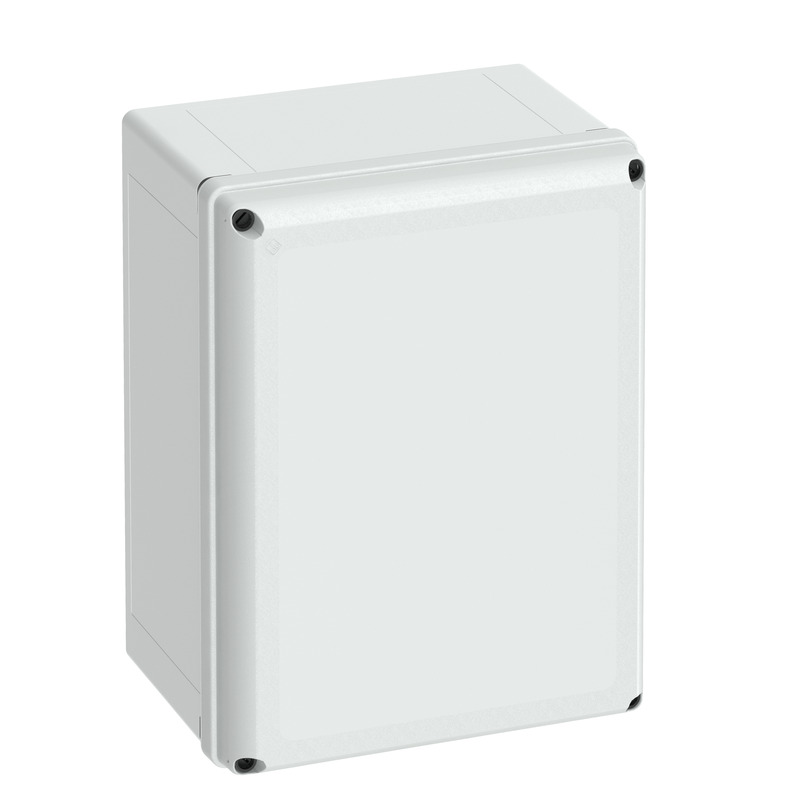

Obudowy puste
Numer produktu: 70073401 | Wymiary: 300 x 400 x 226 mm
Obudowa pusta, odpowiedni do zainstalowania w surowych warunkach i w niezabezpieczonym obszarze zewnętrznym, Skrzynka: poliwęglan wzmocniony włóknem szklanym, szary, podobny do RAL 7035, Pokrywa: poliwęglan
z szarą pokrywą
| Znamionowe napięcie izolacji AC | 1000 V |
|---|---|
| Znamionowe napięcie izolacji DC | 1500 V |
| Stopień ochrony | II |
| Rodzaj ochrony | IP66/IP67/IP69 |
| wentylowany | nie |
| UL Type Rating | 4X, 12/12K |
| Kolor części dolnej | szary |
|---|---|
| Kolor części górnej | szary |
| Szerokość | 300 mm |
|---|---|
| Długość | 400 mm |
| Wysokość | 226 mm |
| Długość wewnętrzna | 371 mm |
| Szerokość wewnętrzna | 271 mm |
| Wysokość wewnętrzna | 204 mm |
| Masa | 2.46 kg |
| Odporność na promieniowanie UV | tak |
|---|---|
| bezhalogenowy | tak |
| Klasa reakcji na ogień zgodna z UL94 | V2 |
| Wytrzymałość żarnika zgodna z EN 60695-2-11 | 960 °C |
| Rodzaj mocowania | Montaż ścienny/sufitowy |
|---|---|
| Wytrzymałość udarowa | IK09 |
| możliwość plombowania | tak |
| Wersja kołnierza | nie |
| Do łączenia szeregowego | tak |
| z punktami mocowania w pokrywie | tak |
| Rodzaj części górnej | Pokrywa |
| maks. względna wilgotność powietrza 25°C | 95 % |
|---|---|
| maks. względna wilgotność powietrza 40°C | 50 % |
| Temperatura otoczenia min. | -35 °C |
| Temperatura otoczenia maks. | 80 °C |
| Temperatura otoczenia 24 h | 60 °C |
| Miejsce montażu | Niechroniony obszar zewnętrzny |
| EAN | 4013902610839 |
|---|---|
| Packing Unit Code | CT |
| ETIM Class | EC000261 |
| Numer taryfy celnej | 85389099 |
| Materiał części dolnej | Poliwęglan, wzmocniony włóknem szklanym |
|---|---|
| Materiał części górnej | Poliwęglan |
| Materiał wpustu | nieistotne |
| Materiał uszczelnienia | Silikon |
| Materiał śruby pokrywy | Poliamid, wzmocniony włóknem szklanym |
| Znak atestu | UL (UL 50 & CSA 22.2 No. 94.1-15, UL 50E & CSA C22.2 No. 94.2-15) |
|---|---|
| Znak atestu | UL-EU (EN 62208) |
| Znak atestu | UL-EU (EN 61439-1/-2) |
| Znak atestu | UL-EU (EN 61439-1/-3) |
| Znak atestu | UL-EU (EN 61439-1 & EN IEC 61439-7) |
| Znak atestu | DLG (odporność na amoniak) |
| Znak atestu | DNV (klasa: Statki & instalacje Offshore) |
| Rysunek wymiarowy | dwg (1 MB) |
|---|---|
| Rysunek wymiarowy | jpg (1 MB) |
| Rysunek wymiarowy | dxf (8 MB) |
| Rysunek wymiarowy | pdf (674 KB) |
Płyta montażowa z materiału izolacyjnego, wraz ze śrubami mocującymi, do montażu na podłożu,...
Płyta montażowa z materiału izolacyjnego, wraz ze śrubami mocującymi, do montażu na podłożu,...

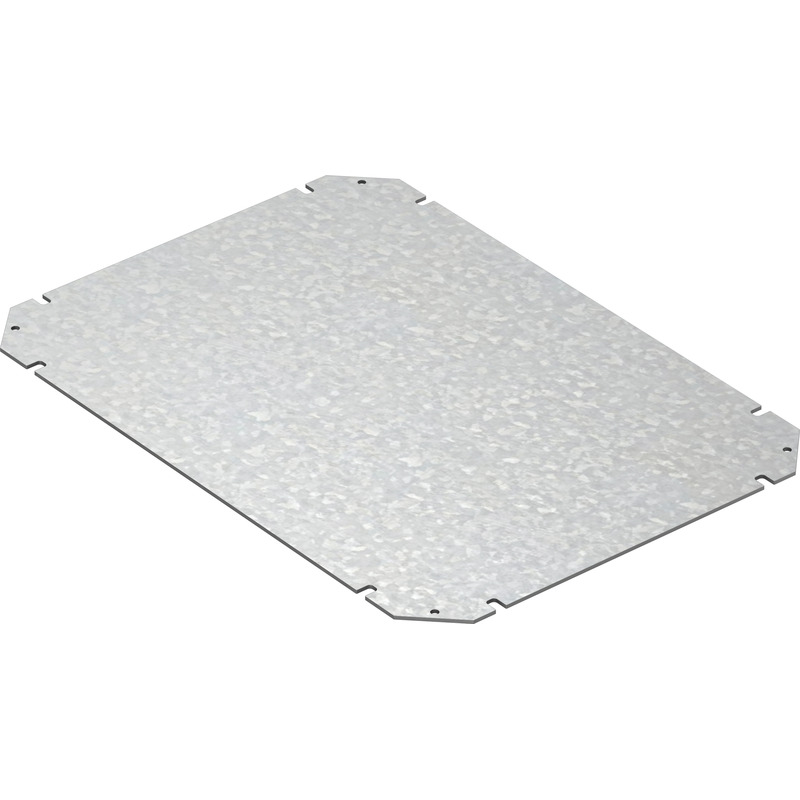

Płyta montażowa z blachy stalowej, wraz ze śrubami mocującymi, do montażu na podłożu, opcjonalnie...
Płyta montażowa z blachy stalowej, wraz ze śrubami mocującymi, do montażu na podłożu, opcjonalnie...

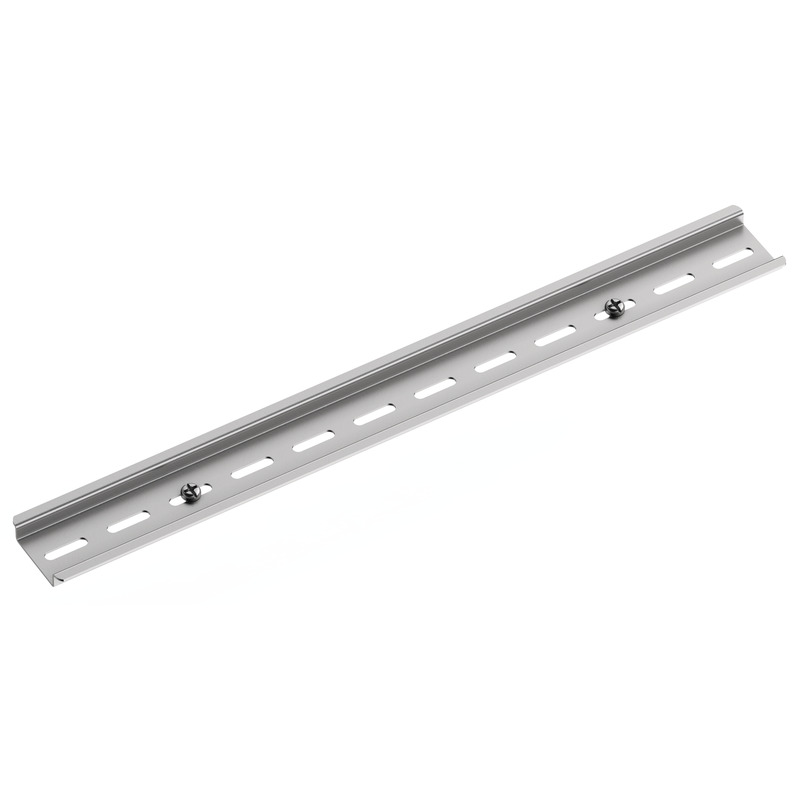

Szyna znormalizowana wg DIN EN 60715, szerokość 35 mm, wysokość 7,5 i 15 mm, wraz ze śrubami...
Szyna znormalizowana wg DIN EN 60715, szerokość 35 mm, wysokość 7,5 i 15 mm, wraz ze śrubami...
Zestaw uchwytów montażowych, do montażu szyn znormalizowanych 35 x 7,5 mm i płyt montażowych na...
Szyna znormalizowana wg DIN EN 60715, szerokość 35 mm, wysokość 7,5 i 15 mm, wraz ze śrubami...
Szyna znormalizowana wg DIN EN 60715, szerokość 35 mm, wysokość 7,5 i 15 mm, wraz ze śrubami...
Zestaw uchwytów montażowych GEOS MH-22 NS35/15
Zestaw uchwytów montażowych, do montażu szyn znormalizowanych 35 x 15 mm i płyt montażowych na...
Szyna znormalizowana wg DIN EN 60715, szerokość 35 mm, wraz ze śrubami mocującymi, do montażu na...
Szyna znormalizowana wg DIN EN 60715, szerokość 35 mm, wraz ze śrubami mocującymi, do montażu na...
Zestaw uchwytów montażowych uniwersalnych, do montażu szyn znormalizowanych GEOS NS 35-200 do -400...
Zestaw uchwytów montażowych, do montażu szyn znormalizowanych 35 x 7,5 mm i płyt montażowych na...
Rama nośna z szynami znormalizowanymi o szerokości 35 mm, w wysokościach 7,5 i 15 mm, wraz ze...
Rama nośna z szynami znormalizowanymi o szerokości 35 mm, w wysokościach 7,5 i 15 mm, wraz ze...

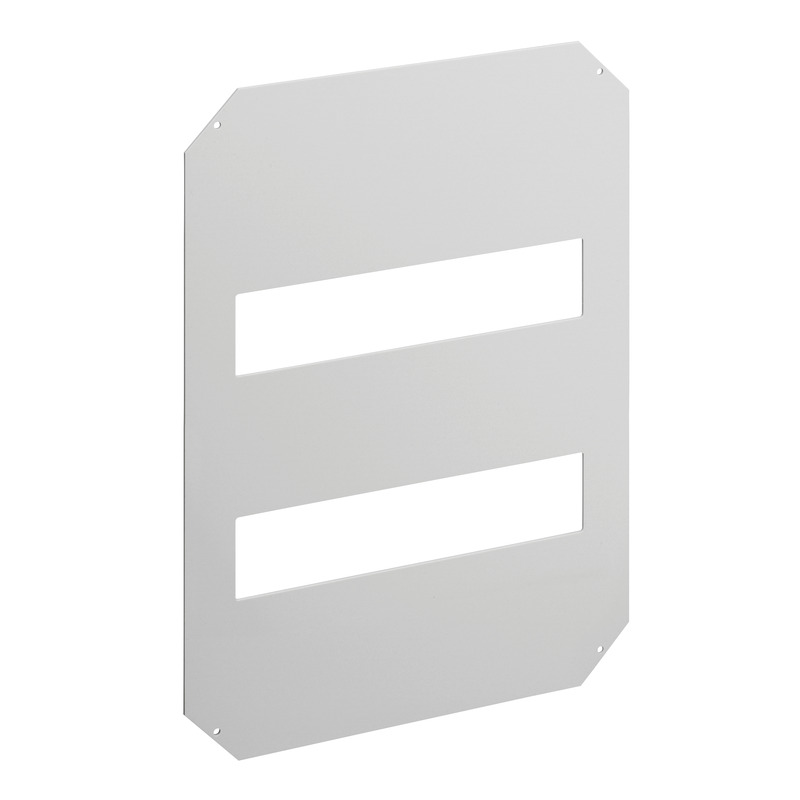

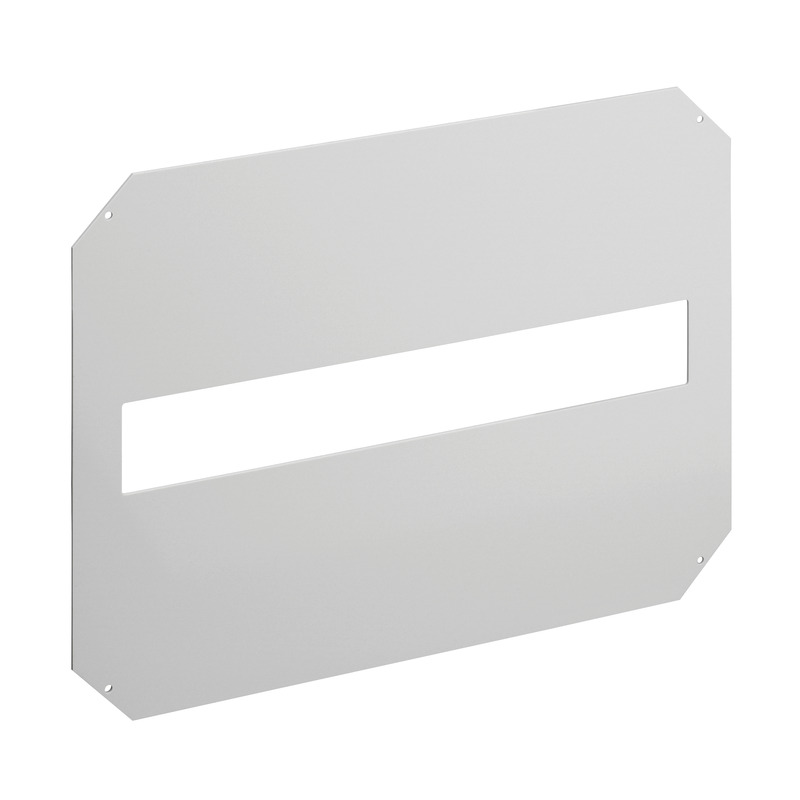

Osłona zabezpieczająca do urządzeń montowanych w szeregu, łącznie ze śrubami montażowymi, do montażu...
Płyta montażowa z materiału izolacyjnego do obudów pustych, wraz ze śrubami mocującymi, do...
Osłona zabezpieczająca do urządzeń montowanych w szeregu, łącznie ze śrubami montażowymi, do montażu...
Przegroda z materiału izolacyjnego do obudowy pustej wraz ze wspornikiem, do podziału obudów
Przegroda z materiału izolacyjnego do obudowy pustej wraz ze wspornikiem, do podziału obudów

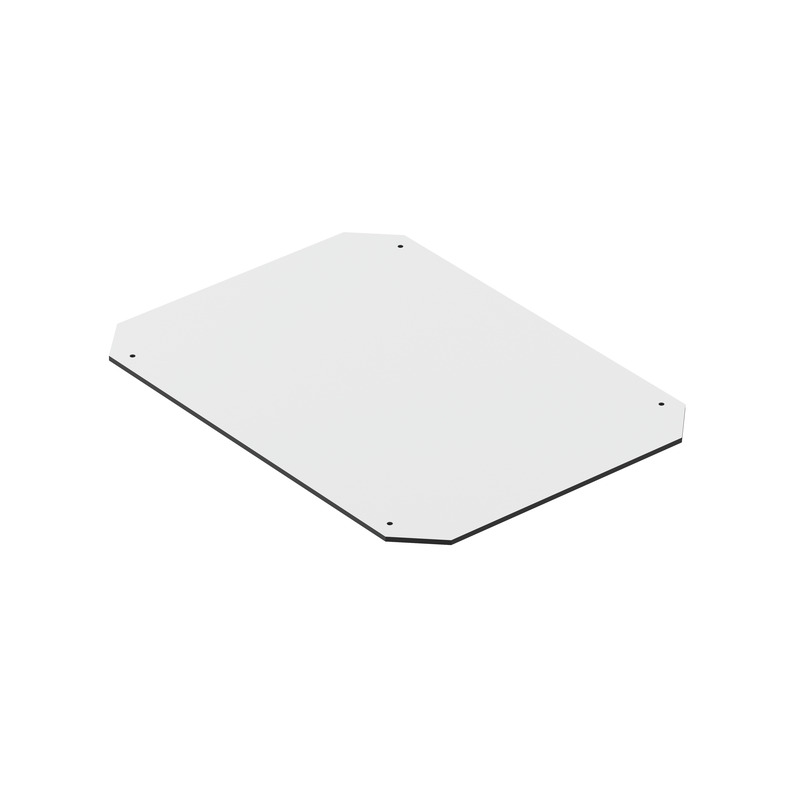

Płyta montażowa z materiału izolacyjnego przeznaczona do montażu po wewnętrznej stronie pokrywy...
