Ten artykuł jest zarchiwizowany!

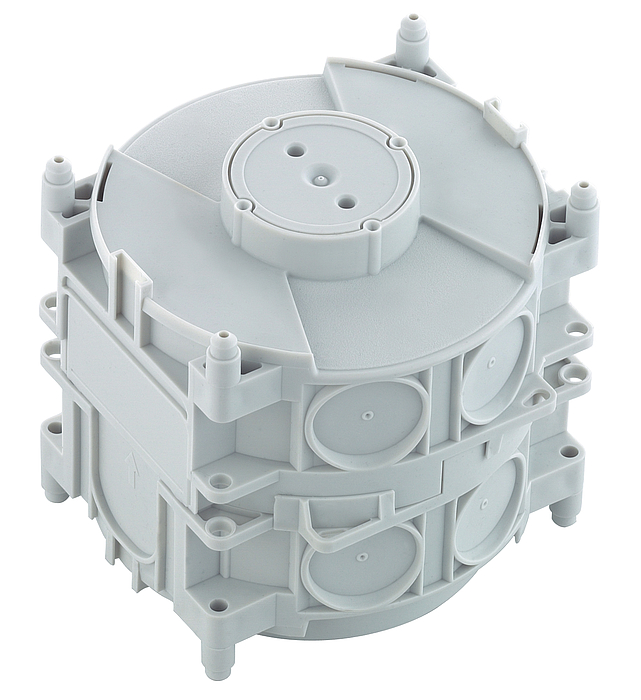

Obudowa montażowa

IBTronic H120-S1-S2

Numer produktu: 97610101 | Wymiary: 150 x 150 x 151 mm

Obudowa montażowa, do robót wykonywanych w masie betonowej przygotowanej na miejscu lub konstrukcji z prefabrykatów, do montażu opraw NV/HV/LED i głośników, nadaje się do mocowania za pomocą kleju i do szalunków przeciwstawnych, do montażu w sufitach od 180 mm, do montażu ściennego w technologii prętów wsporczych IBT, do instalacji lamp zgodnych z wymogami VDE wg DIN EN 60598 (VDE 0711) oraz z oznaczeniem F lub MM, ze stopniem ochrony IP30, Znamionowe napięcie izolacji: 400V AC, bezhalogenowy

Otwór wylotowy do wyboru: pojedyncza lub

podwójna puszka instalacyjna

właściwości elektryczne

Znamionowe napięcie izolacji AC 400 V
Rodzaj ochrony IP30
Odpowiednie do Budownictwo betonowe

Kolory

Kolor części górnej inne

Wymiary

Szerokość 150 mm
Długość 150 mm
Wysokość 151 mm
Wysokość wewnętrzna 125 mm
Masa 0.269 kg

Właściwości materiału

bezhalogenowy tak
Klasa reakcji na ogień zgodna z UL94 HB
Wytrzymałość żarnika zgodna z EN 60695-2-11 650 °C

Warunki otoczenia

maks. względna wilgotność powietrza 25°C - %
maks. względna wilgotność powietrza 40°C 50 %
Temperatura otoczenia min. -25 °C
Temperatura otoczenia maks. 40 °C
Temperatura otoczenia 24 h 35 °C

Sales Information

ETIM Class EC000414
Numer taryfy celnej 39269097

Materiał

Materiał części dolnej Polipropylen
Materiał części górnej Polipropylen

Pobierz kartę katalogową

Pobierz kartę katalogową

Instrukcja montażu

Instrukcja montażu pdf (592 KB)

Arkusz wymiarowy

Rysunek wymiarowy pdf (167 KB)
Rysunek wymiarowy dxf (3 MB)
Rysunek wymiarowy dwg (593 KB)
Rysunek wymiarowy jpg (913 KB)

Certyfikat

CE Deklaracja DE/EN/PL pdf (315 KB)
CE Deklaracja DE/EN/FR pdf (222 KB)
UKCA Deklaracja EN pdf (50 KB)

Akcesoria

Zaczep do gwoździ NAH IBTronic H 120

  • Wymiary : 15 x 36 x 38,5 mm
  • Numer produktu: 97921801

1 zestaw = 4 szt.



do mocowania za pomocą gwoździ uniwersalnej obudowy montażowej IBTronic-P w betonie. Niezbędne 4...



Cokół K0 K15 BL

  • Wymiary : 21 x 110 x 15,3 mm
  • Numer produktu: 97953201

Cokół, 2 szt. na skrzynkę



Cokół do mocowania skrzynki montażowej K0 EK oraz skrzynki montażowej K15 EK w szalunku...



Pręt wsporczy STH 70

  • Wymiary : 6 x 70 x 6 mm
  • Numer produktu: 97957001



Pręty wsporcze do ścian o różnej grubości w przypadku szalunków przeciwstawnych, użycie zawsze w...



Pręt wsporczy STH 90

  • Wymiary : 6 x 90 x 6 mm
  • Numer produktu: 97959001



Pręty wsporcze do ścian o różnej grubości w przypadku szalunków przeciwstawnych, użycie zawsze w...



Pręt wsporczy STH 100

  • Wymiary : 6 x 100 x 6 mm
  • Numer produktu: 97960001



Pręty wsporcze do ścian o różnej grubości w przypadku szalunków przeciwstawnych, użycie zawsze w...



Pręt wsporczy STH 110

  • Wymiary : 6 x 110 x 6 mm
  • Numer produktu: 97961001



Pręty wsporcze do ścian o różnej grubości w przypadku szalunków przeciwstawnych, użycie zawsze w...



Pręt wsporczy STH 130

  • Wymiary : 6 x 130 x 6 mm
  • Numer produktu: 97963001



Pręty wsporcze do ścian o różnej grubości w przypadku szalunków przeciwstawnych, użycie zawsze w...



Pręt wsporczy STH 140

  • Wymiary : 6 x 140 x 6 mm
  • Numer produktu: 97964001



Pręty wsporcze do ścian o różnej grubości w przypadku szalunków przeciwstawnych, użycie zawsze w...



Pręt wsporczy STH 150

  • Wymiary : 6 x 150 x 6 mm
  • Numer produktu: 97965001



Pręty wsporcze do ścian o różnej grubości w przypadku szalunków przeciwstawnych, użycie zawsze w...



Pręt wsporczy STH 170

  • Wymiary : 6 x 170 x 6 mm
  • Numer produktu: 97967001



Pręty wsporcze do ścian o różnej grubości w przypadku szalunków przeciwstawnych, użycie zawsze w...



Pręt wsporczy STH 190

  • Wymiary : 6 x 190 x 6 mm
  • Numer produktu: 97969001



Pręty wsporcze do ścian o różnej grubości w przypadku szalunków przeciwstawnych, użycie zawsze w...



Pręt wsporczy STH 230

  • Wymiary : 6 x 230 x 6 mm
  • Numer produktu: 97973001



Pręty wsporcze do ścian o różnej grubości w przypadku szalunków przeciwstawnych, użycie zawsze w...



Pręt wsporczy STH 240

  • Wymiary : 6 x 240 x 6 mm
  • Numer produktu: 97974001



Pręty wsporcze do ścian o różnej grubości w przypadku szalunków przeciwstawnych, użycie zawsze w...



Pręt wsporczy STH 290

  • Wymiary : 6 x 290 x 6 mm
  • Numer produktu: 97979001



Pręty wsporcze do ścian o różnej grubości w przypadku szalunków przeciwstawnych, użycie zawsze w...



Teksty specyfikaci

Podobne produkty

Ten artykuł jest zarchiwizowany!

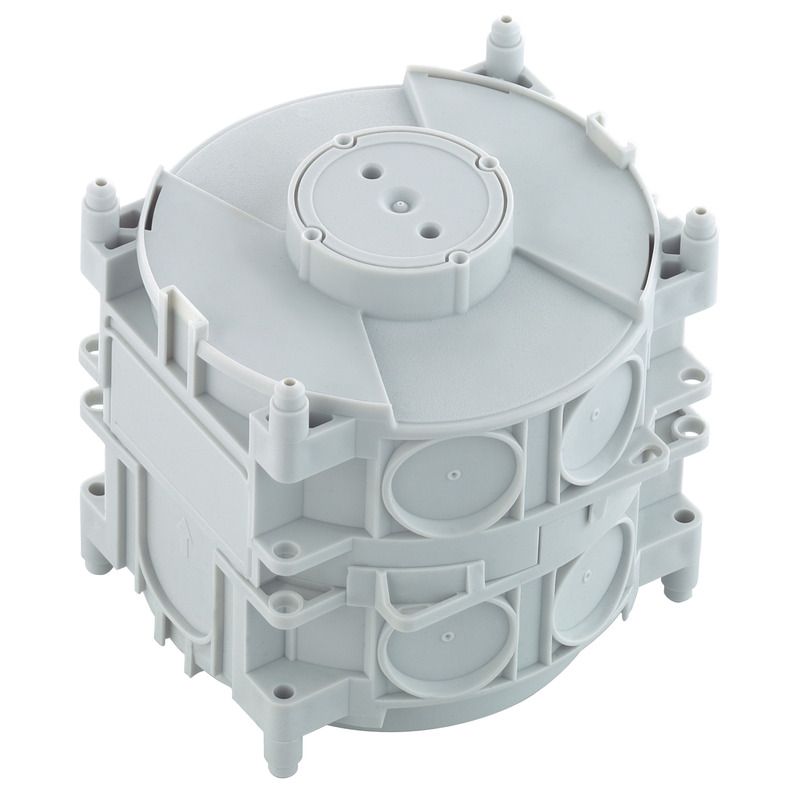

Obudowa montażowa IBTronic H120-S1-0

  • Wymiary : 150 x 150 x 151 mm
  • Numer produktu: 97610301

Otwór wylotowy do wyboru: pojedyncza puszka instalacyjna Ø 108 / 120...



Obudowa montażowa, do robót wykonywanych w masie betonowej przygotowanej na miejscu lub konstrukcji...



Ten artykuł jest zarchiwizowany!

Obudowa montażowa IBTronic H120-68-O

  • Wymiary : 150 x 150 x 151 mm
  • Numer produktu: 97610501

Otwór wylotowy do wyboru: Ø 68 mm lub Ø 108 / 120 mm. Do instalacji...



Obudowa montażowa, do robót wykonywanych w masie betonowej przygotowanej na miejscu lub konstrukcji...



Ten artykuł jest zarchiwizowany!

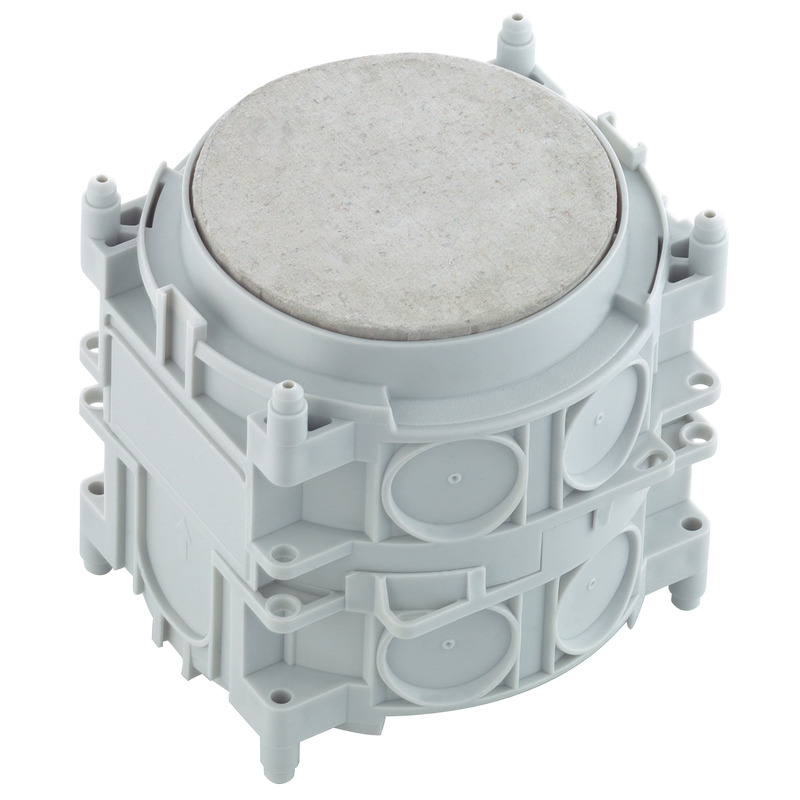

Obudowa montażowa IBTronic H120-P-O
