Abzweigkasten WKE 303 RK (86230301) Produktu: Spelsberg
Ten artykuł jest zarchiwizowany!

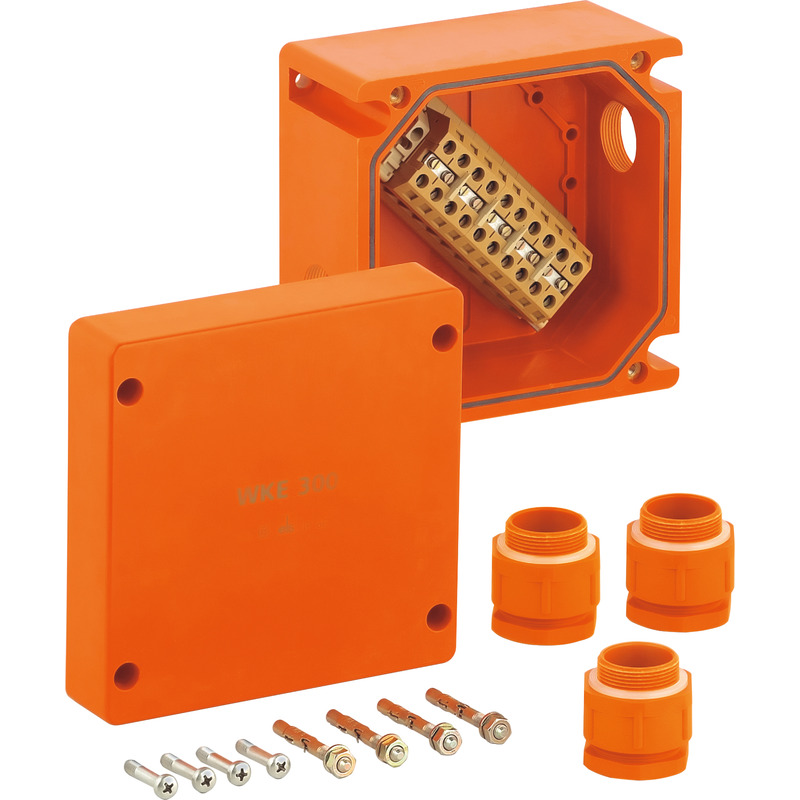

Skrzynka rozgałęźna

WKE 303 RK

Numer produktu: 86230301 | Wymiary: 160 x 160 x 110 mm

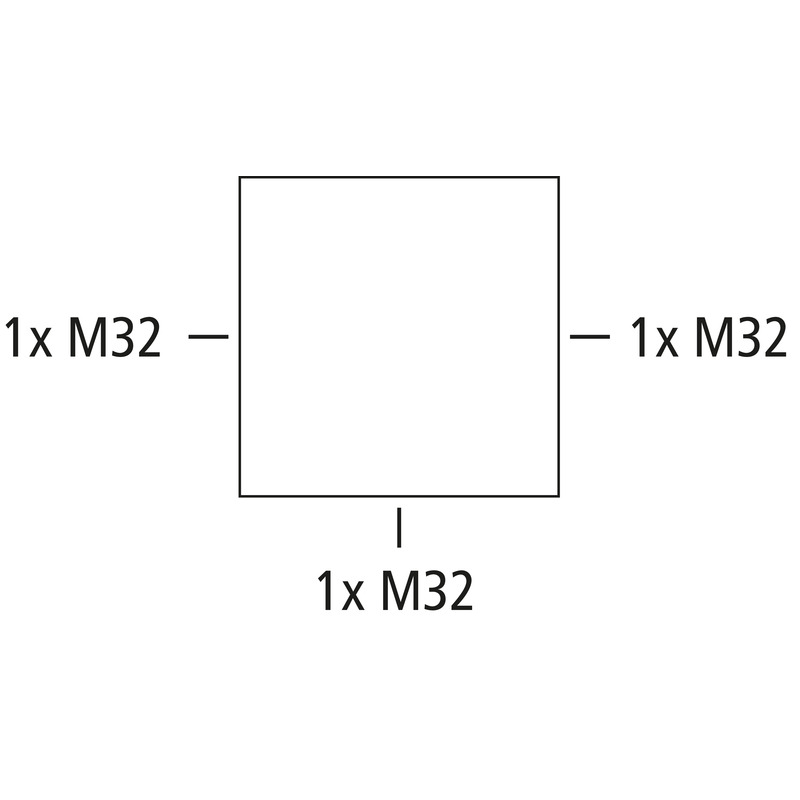

Skrzynka rozgałęźna, ze stopniem ochrony IP66, Ui=450 V AC, Certyfikowany zgodnie z VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), M32, (3 Bok), Zewnętrzne punkty mocowania, z elektrycznym zachowaniem funkcji E30 według DIN 4102 część 12, obudowa i zaciski szeregowe składają się z bezhalogenowego, specjalnego duroplastu

pomarańczowy, Skrzynka odgałęźna 5-bieg., możliwość zaciśnięcia na każdy biegun 4 x 2,5 - 10 mm²

Dołączone akcesoria:
3 złącza kablowe śrubowe M32, zakres uszczelnienia 17–26 mm, Zestaw kołków ø 6 mm

właściwości elektryczne

Znamionowe napięcie izolacji AC 450 V
Znamionowe napięcie izolacji DC 450 V
min. przekrój przewodu 2,5 mm²
maks. przekrój przewodu elastycznego (przewód rozgałęźny) 10 mm²
min. przekrój przewodu 2,5 mm²
maks. przekrój przewodu 10 mm²
Stopień ochrony II
Rodzaj ochrony IP66
zabezpieczone rozgałęzienie nie
Klasa podtrzymywania funkcji E30
Ilość biegunów (rozgałęzienie / trójnik) 5
Ilość biegunów (przepust) 5
UL Type Rating b.d.
Ilość bezpieczników w odgałęzieniu (trójnik) 0

Kolory

Kolor części dolnej pomarańczowy
Kolor części górnej pomarańczowy

Funkcje dodatkowe

Zakres zastosowania Łączenie i rozgałęzianie (trójnik)

Wymiary

Szerokość 160 mm
Długość 160 mm
Wysokość 110 mm
Masa 2.65 kg

Właściwości materiału

Odporność na promieniowanie UV tak
bezhalogenowy tak
Klasa reakcji na ogień zgodna z UL94 V0
Wytrzymałość żarnika zgodna z EN 60695-2-11 960 °C

właściwości mechaniczne

Rodzaj mocowania Montaż ścienny/sufitowy
Wytrzymałość udarowa IK08
możliwość plombowania nie
Moment obrotowy śruby pokrywy 2.5 Nm
Zapięcie Zewnętrzne punkty mocowania

Warunki otoczenia

maks. względna wilgotność powietrza 25°C 95 %
maks. względna wilgotność powietrza 40°C 50 %
Temperatura otoczenia min. -25 °C
Temperatura otoczenia maks. 40 °C
Temperatura otoczenia 24 h 35 °C
Miejsce montażu chronione obszary zewnętrzne

Sales Information

EAN 4013902924455
Packing Unit Code CT
ETIM Class EC002600
Numer taryfy celnej 85369095

Materiał

Materiał części dolnej Duroplast
Materiał części górnej Duroplast
Materiał uszczelnienia Poliuretan
Materiał śruby pokrywy Stal nierdzewna V2A

Certyfikaty

Znak atestu VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

Pobierz kartę katalogową

Pobierz kartę katalogową

Instrukcja montażu

Instrukcja montażu DE pdf (894 KB)

Arkusz wymiarowy

Rysunek wymiarowy pdf (110 KB)
Rysunek wymiarowy dxf (1 MB)
Rysunek wymiarowy dwg (288 KB)
Rysunek wymiarowy jpg (1 MB)

Certyfikat

MPA Świadectwo kontrolne DE pdf (16 MB)
CE Deklaracja DE/EN/FR pdf (218 KB)
MPA Świadectwo kontrolne UKr pdf (1 MB)
MPA Świadectwo kontrolne DE pdf (3 MB)
VDE Certyfikat DE/EN pdf (601 KB)
UKCA Deklaracja EN pdf (49 KB)
CE Deklaracja DE/EN/PL pdf (314 KB)

Akcesoria

Zestaw do mocowania zewnętrznego WKE 200 ABL

  • Wymiary : 25 x 77,1 x 10,3 mm
  • Numer produktu: 86040001

Zestaw do mocowania zewnętrznego V2A, do WKE 200 do WKE 400, Materiał:...



Zestaw do mocowania zewnętrznego V2A
