Abzweigkasten WKE 204 RK (86220401) Produktu: Spelsberg
Ten artykuł jest zarchiwizowany!

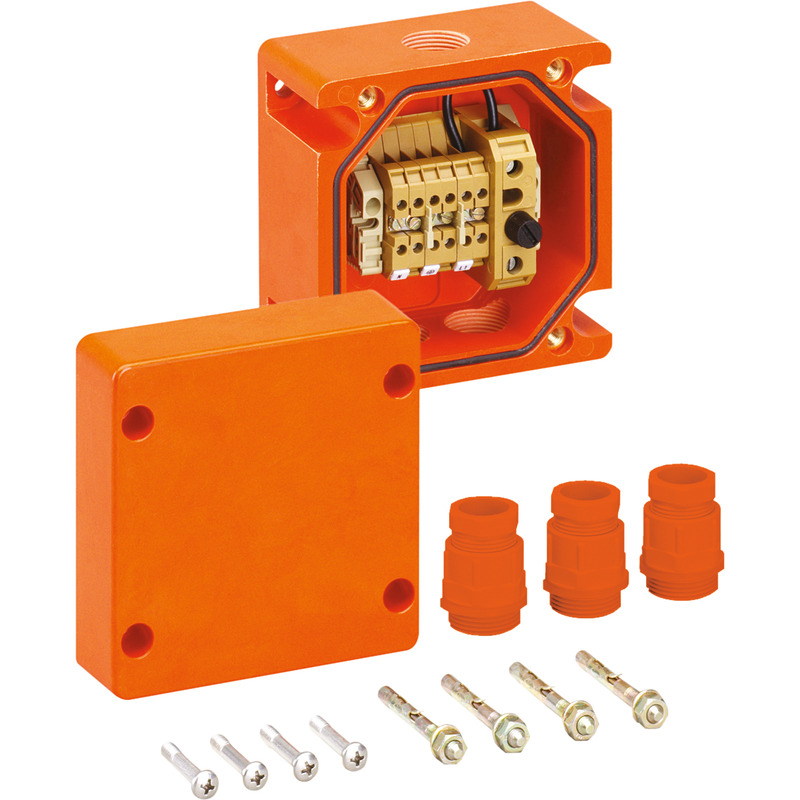

Skrzynka rozgałęźna

WKE 204 RK

Numer produktu: 86220401 | Wymiary: 115 x 115 x 93 mm

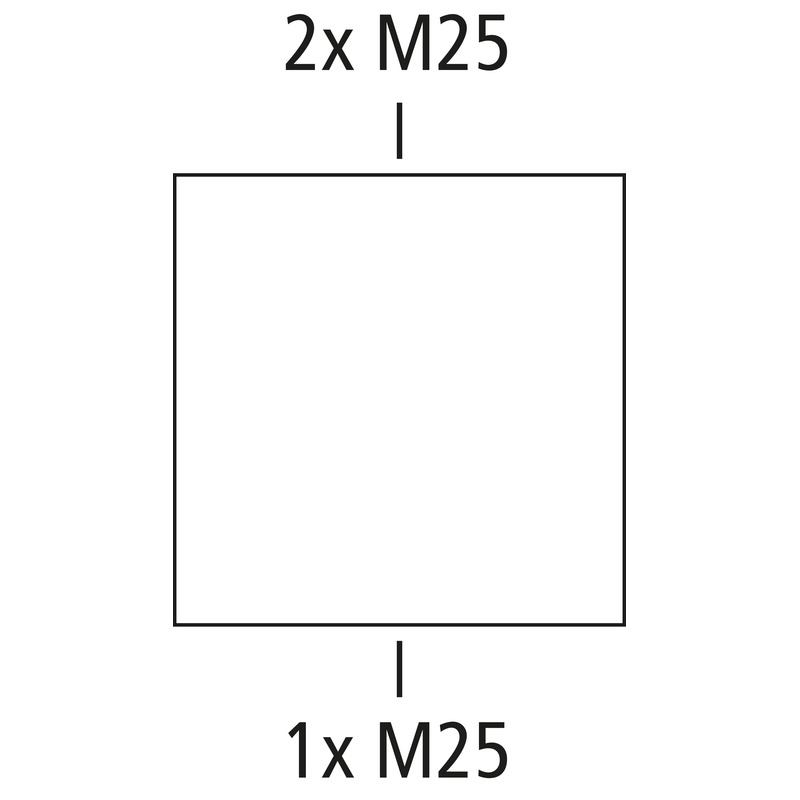

Skrzynka rozgałęźna, ze stopniem ochrony IP66, Ui=450 V AC, Certyfikowany zgodnie z VDE (DIN EN 61439-1/-2 (VDE 0660-600-1/-2)), M25, (3 Bok), Zewnętrzne punkty mocowania, z elektrycznym zachowaniem funkcji E30 według DIN 4102 część 12, obudowa i zaciski szeregowe składają się z bezhalogenowego, specjalnego duroplastu

pomarańczowy, Skrzynka odgałęźna z zabezpieczonym odgałęzieniem, skrzynka łączeniowa 3-biegunowa, skrzynka odgałęźna 3-biegunowa, liczba przewodów zaciskanych na każdy biegun 4 x 0,5 - 4mm², możliwość zaciskania na każde miejsce zacisku 1 x 0,5 - 4mm², uchwyt bezpiecznika (20 x 5 mm) maks. 6,3 A

Dołączone akcesoria:
3 szt. dławnica kablowa skręcana M25 (6-15 mm), Zestaw kołków ø 6 mm

właściwości elektryczne

Znamionowe napięcie izolacji AC 450 V
Znamionowe napięcie izolacji DC 450 V
min. przekrój przewodu 0,5 mm²
maks. przekrój przewodu elastycznego (przewód rozgałęźny) 4 mm²
min. przekrój przewodu 0,5 mm²
maks. przekrój przewodu 4 mm²
Stopień ochrony II
Rodzaj ochrony IP66
zabezpieczone rozgałęzienie tak
Klasa podtrzymywania funkcji E30
Ilość biegunów (rozgałęzienie / trójnik) 3
Ilość biegunów (przepust) 3
UL Type Rating b.d.
Ilość bezpieczników w odgałęzieniu (trójnik) 1

Kolory

Kolor części dolnej pomarańczowy
Kolor części górnej pomarańczowy

Funkcje dodatkowe

Zakres zastosowania zabezpieczone rozgałęzienie (trójnik)

Wymiary

Szerokość 115 mm
Długość 115 mm
Wysokość 93 mm
Masa 1.451 kg

Właściwości materiału

Odporność na promieniowanie UV tak
bezhalogenowy tak
Klasa reakcji na ogień zgodna z UL94 V0
Wytrzymałość żarnika zgodna z EN 60695-2-11 960 °C

właściwości mechaniczne

Rodzaj mocowania Montaż ścienny/sufitowy
Wytrzymałość udarowa IK08
możliwość plombowania nie
Moment obrotowy śruby pokrywy 2.5 Nm
Zapięcie Zewnętrzne punkty mocowania

Warunki otoczenia

maks. względna wilgotność powietrza 25°C 95 %
maks. względna wilgotność powietrza 40°C 50 %
Temperatura otoczenia min. -25 °C
Temperatura otoczenia maks. 40 °C
Temperatura otoczenia 24 h 35 °C
Miejsce montażu chronione obszary zewnętrzne

Sales Information

EAN 4013902908462
Packing Unit Code CT
ETIM Class EC002600
Numer taryfy celnej 85369095

Materiał

Materiał części dolnej Duroplast
Materiał części górnej Duroplast
Materiał uszczelnienia Poliuretan
Materiał śruby pokrywy Stal nierdzewna V2A

Certyfikaty

Znak atestu VDE (DIN EN 61439-1/-2 (VDE 0660-600-1/-2))

Pobierz kartę katalogową

Pobierz kartę katalogową

Instrukcja montażu

Instrukcja montażu DE pdf (894 KB)

Arkusz wymiarowy

Rysunek wymiarowy dxf (1 MB)
Rysunek wymiarowy dwg (277 KB)
Rysunek wymiarowy jpg (2 MB)
Rysunek wymiarowy pdf (154 KB)
Rysunek wymiarowy jpg (1 MB)
Rysunek wymiarowy pdf (83 KB)

Certyfikat

CE Deklaracja DE/EN/PL pdf (314 KB)
CE Deklaracja DE/EN/FR pdf (218 KB)
VDE Certyfikat DE/EN pdf (601 KB)
MPA Świadectwo kontrolne DE pdf (16 MB)
MPA Świadectwo kontrolne UKr pdf (1 MB)
UKCA Deklaracja EN pdf (49 KB)

Akcesoria

Zestaw do mocowania zewnętrznego WKE 200 ABL

  • Wymiary : 25 x 77,1 x 10,3 mm
  • Numer produktu: 86040001

Zestaw do mocowania zewnętrznego V2A, do WKE 200 do WKE 400, Materiał:...



Zestaw do mocowania zewnętrznego V2A



Teksty specyfikaci
