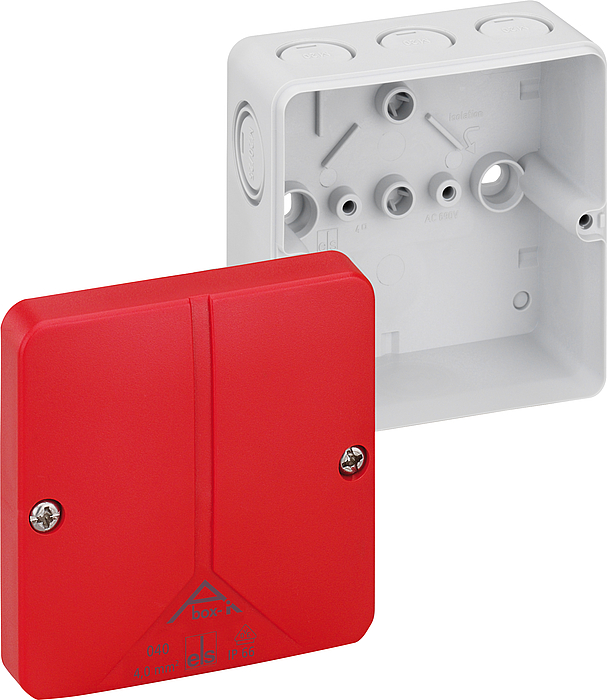

Abox-i m 040 SB-L

Abox-i m 040 SB-L

Skrzynka rozgałęźna

Abox-i m 040 SB-L

Numer produktu: 50170401 | Wymiary: 94 x 94 x 57 mm

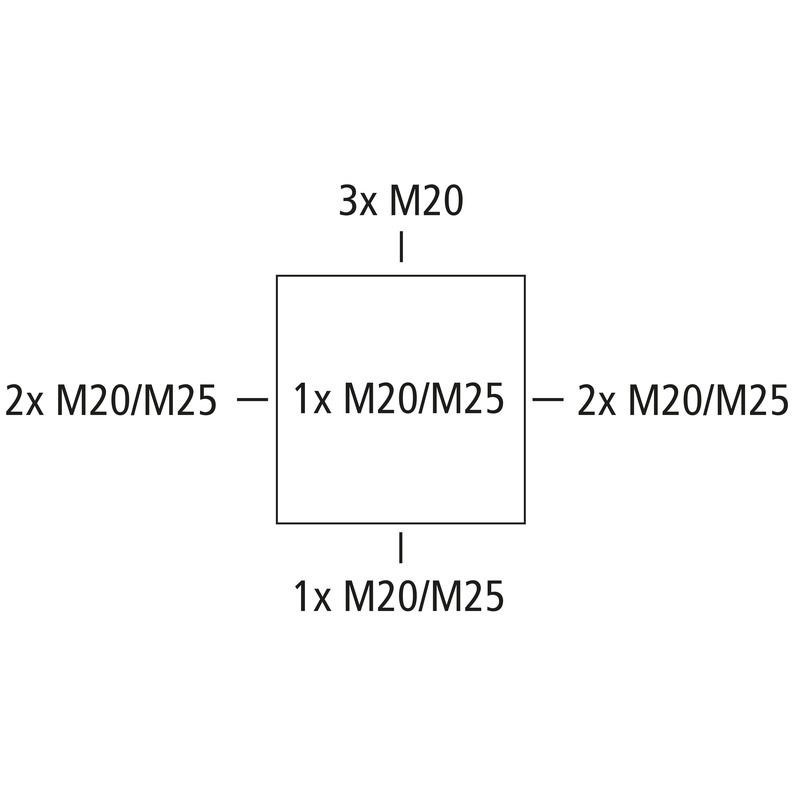

Skrzynka rozgałęźna, ze stopniem ochrony IP66, Przekrój znamionowy 4 mm², U_i=690 V AC, Certyfikowany zgodnie z VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (odporność na amoniak), DNV (klasa: Statki & instalacje Offshore), Membrany wypychane, M20/M25, (1 Tylny, 8 Bok), Wewnętrzne punkty mocowania, do instalacji w środowisku przemysłowym i chronionych obszarach zewnętrznych

szary, z czerwoną pokrywą, bez zacisków, do oznaczania obwodów prądowych oświetlenia bezpieczeństwa

Dołączone akcesoria:
4 Podwójne wpusty membranowe IP66 M25 Zakres uszczelnienia 9 - 16 mm

właściwości elektryczne

Znamionowe napięcie izolacji AC	690 V
maks. przekrój przewodu	4 mm²
Stopień ochrony	II
Rodzaj ochrony	IP66
UL Type Rating	b.d.

Kolory

Kolor części dolnej	szary
Kolor części górnej	czerwona

Wymiary

Szerokość	94 mm
Długość	94 mm
Wysokość	57 mm
Masa	0.1496 kg

Właściwości materiału

Odporność na promieniowanie UV	tak
bezhalogenowy	tak
Klasa reakcji na ogień zgodna z UL94	V2
Wytrzymałość żarnika zgodna z EN 60695-2-11	960 °C

właściwości mechaniczne

Rodzaj mocowania	Montaż ścienny/sufitowy
Wytrzymałość udarowa	IK08
możliwość plombowania	tak
Moment obrotowy śruby pokrywy	1.7 Nm
Zapięcie	Wewnętrzne punkty mocowania

Warunki otoczenia

maks. względna wilgotność powietrza 25°C	95 %
maks. względna wilgotność powietrza 40°C	50 %
Temperatura otoczenia min.	-35 °C
Temperatura otoczenia maks.	80 °C
Temperatura otoczenia 24 h	60 °C
Miejsce montażu	chronione obszary zewnętrzne

Sales Information

ETIM Class	EC002600
Numer taryfy celnej	85389099

Materiał

Materiał części dolnej	Poliwęglan
Materiał części górnej	Poliwęglan, wzmocniony włóknem szklanym
Materiał uszczelnienia	Elastomer termoplastyczny
Materiał śruby pokrywy	Stal nierdzewna V2A

Certyfikaty

Znak atestu	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Znak atestu	DLG (odporność na amoniak)
Znak atestu	DNV (klasa: Statki & instalacje Offshore)

Pobierz kartę katalogową

Pobierz kartę katalogową

Arkusz wymiarowy

Rysunek wymiarowy	pdf (410 KB)
Rysunek wymiarowy	dxf (5 MB)
Rysunek wymiarowy	dwg (936 KB)
Rysunek wymiarowy	jpg (1 MB)
