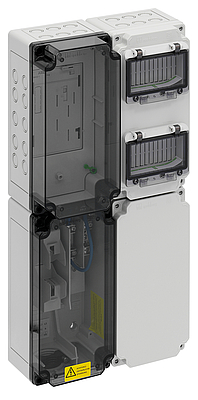

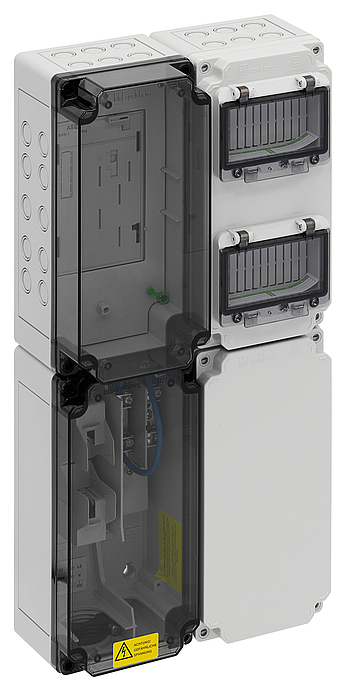

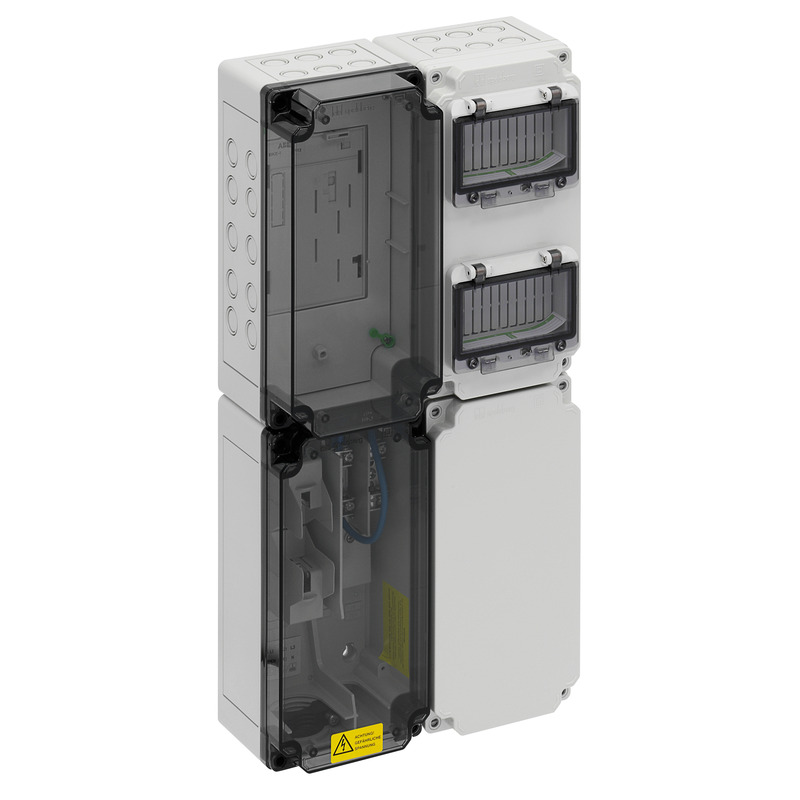

Zählerverteilung ZVi 6030-K (75952001) Przyłącze sieciowe do 4,6 kVA: Spelsberg

Rozdzielnica licznikowa

ZVi 6030-K

Numer produktu: 75952001 | Wymiary: 300 x 600 x 162 mm

rozdzielnicy licznikowej - kompaktowej - w formie wieloskrzynkowej wg DIN EN 61439-2/-3, plombowanej seryjnie, do montażu natynkowego, do bezpośredniego podłączenia do sieci i z pomiarem prądu zmiennego w niemierzonym obszarze, zastosowanie po indywidualnym odblokowaniu przez właściwego operatora sieci, z zamknięciem i zatyczką izolacyjną, z dołączoną zaślepką wentylacyjną (IPx4) do zredukowania ilości skroplin

Rozdzielnica licznikowa - kompaktowa -, składająca się z:, Sieciowa skrzynka przyłączeniowa, dla sieci prądu zmiennego 230 V (L-N-PE / L-PEN)  wg VDE-AR-N 4100 (skrzynka przyłączeniowa do instalacji domowej dla przyłącza jednofazowego), In=25 A, Imax=63 A, wyposażona w podstawę bezpiecznikową 1 x NH00 i zacisk PE/N z zaciskiem pryzmowym oraz stacją dla niewykorzystanych żył, Pole licznika, z przezroczystą pokrywą, z 1 BKE-I dla prądu przemiennego eHZ, z rozdzielnicą licznikową, Skrzynka do bezpieczników automatycznych z 2 okienkami uchylnymi dla urządzeń szeregowych do zabudowy (6TE) z szyną zaciskową PE/N, Pusta obudowa do indywidualnej rozbudowy przy użyciu szyn znormalizowanych lub płyty montażowej

właściwości elektryczne

Znamionowe napięcie izolacji AC 400 V
Stopień ochrony II
Rodzaj ochrony IP54/IP65
UL Type Rating b.d.

Wymiary

Szerokość 300 mm
Długość 600 mm
Wysokość 162 mm
Masa 5.998 kg

Właściwości materiału

Odporność na promieniowanie UV tak
bezhalogenowy tak
Klasa reakcji na ogień zgodna z UL94 V2
Wytrzymałość żarnika zgodna z EN 60695-2-11 850 °C

właściwości mechaniczne

Rodzaj mocowania Budowa
Wytrzymałość udarowa IK07

Warunki otoczenia

maks. względna wilgotność powietrza 25°C 95 %
maks. względna wilgotność powietrza 40°C 50 %
Temperatura otoczenia min. -25 °C
Temperatura otoczenia maks. 40 °C
Temperatura otoczenia 24 h 35 °C
Miejsce montażu chronione obszary zewnętrzne

Sales Information

EAN 4013902409556
Packing Unit Code CT
ETIM Class EC000248
Numer taryfy celnej 85369095

Materiał

Materiał części dolnej Poliwęglan
Materiał uszczelnienia Poliuretan
Materiał śruby pokrywy Poliamid, wzmocniony włóknem szklanym

Pobierz kartę katalogową

Pobierz kartę katalogową

Arkusz wymiarowy

Rysunek wymiarowy pdf (2 MB)
Rysunek wymiarowy dxf (19 MB)
Rysunek wymiarowy dwg (3 MB)
Rysunek wymiarowy jpg (2 MB)

Certyfikat

UKCA Deklaracja EN pdf (48 KB)
CE Deklaracja DE/EN/FR pdf (217 KB)
